接口定义

RV1126B-p 提供了丰富的接口，具体如下图:

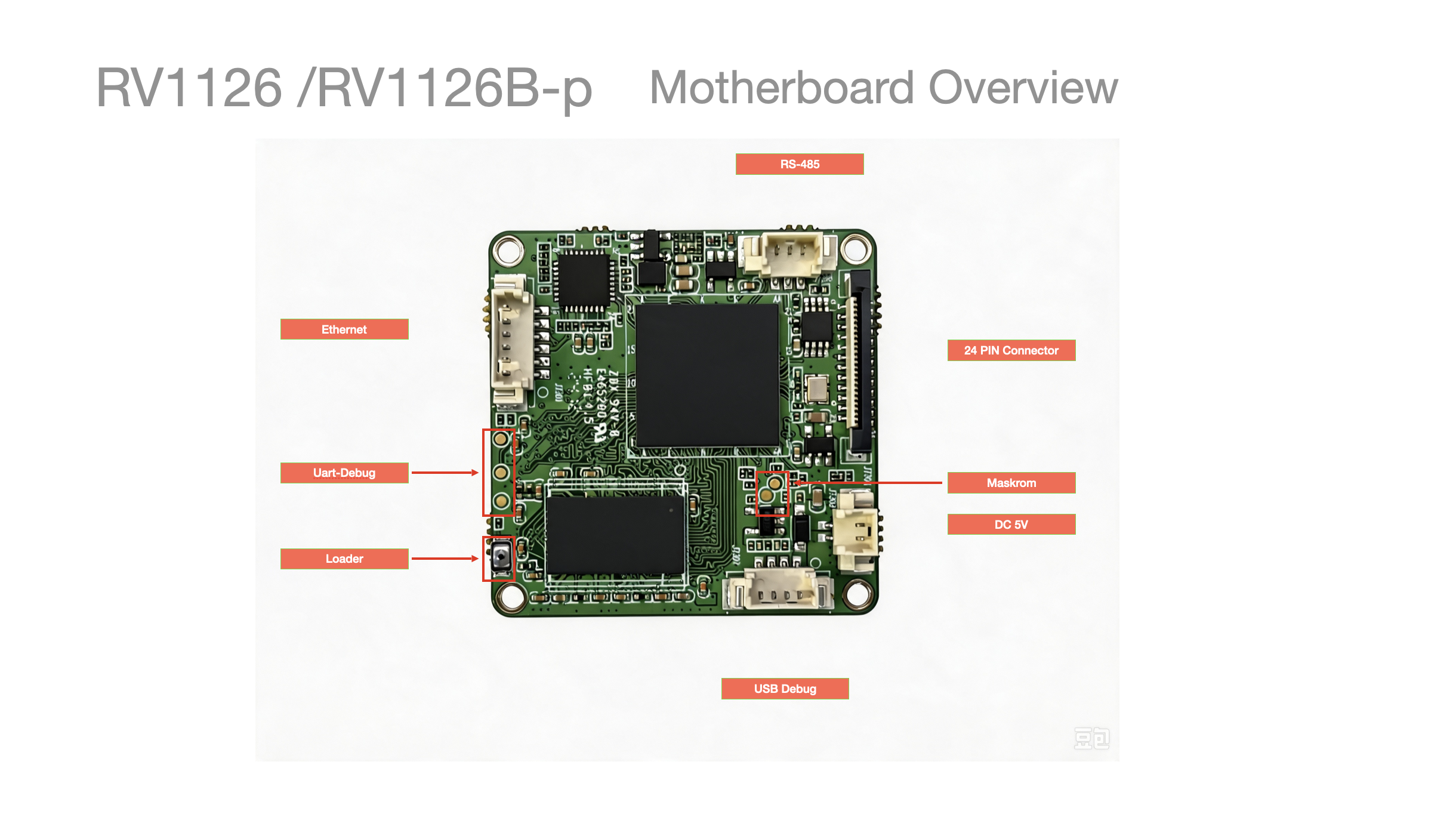

整机接口定义

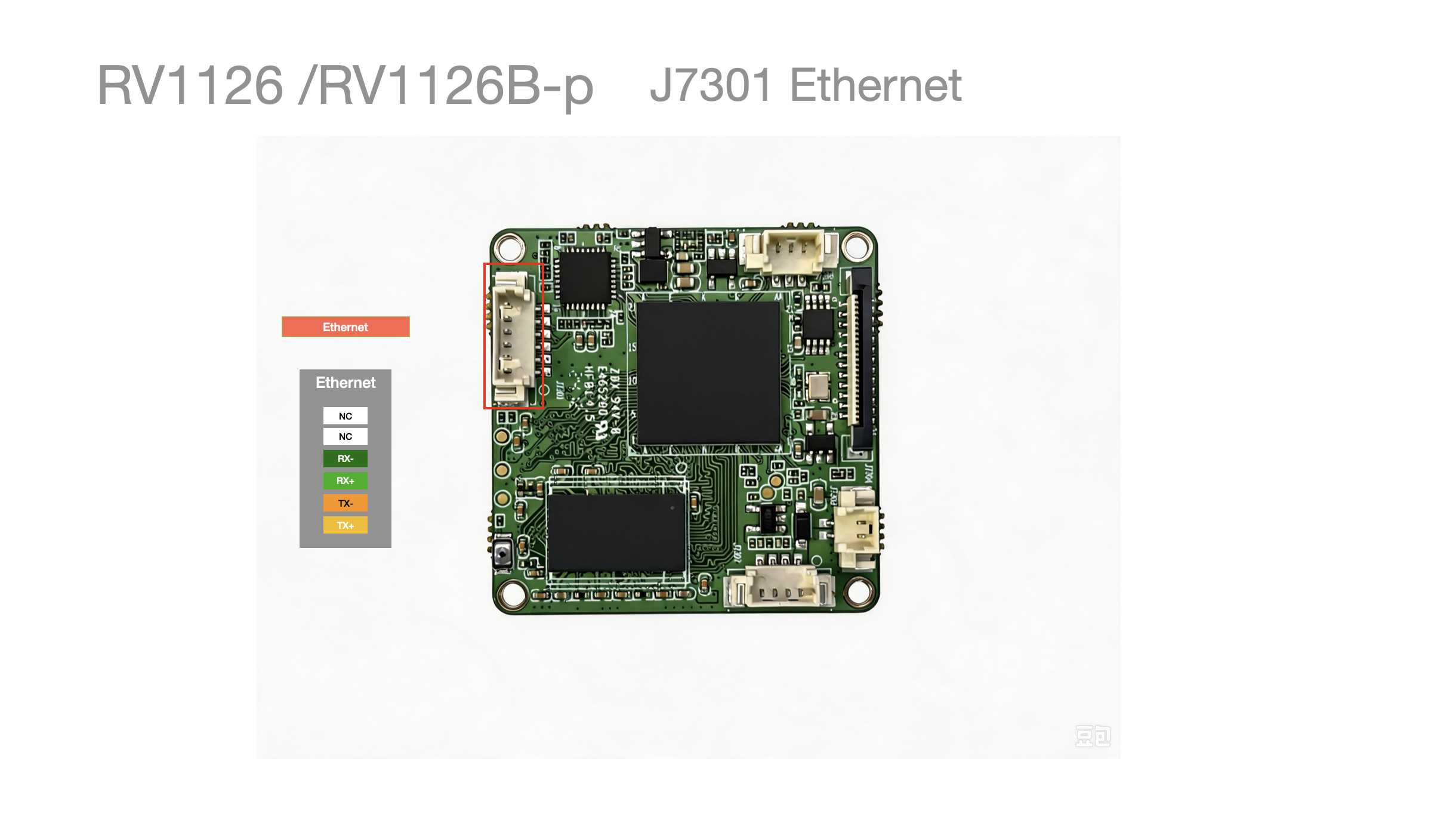

以太网接口

接口信息：mx1.25

• 支持 1 路百兆以太网

连接方法

引脚号	功能说明	对应 T568B	默认配线对应颜色
1	TX+	1	绿白
2	TX-	2	绿色
3	RX+	3	蓝白
4	RX-	6	蓝色
5	POE36	不接(不支持)	不接(不支持)
6	POE12	不接(不支持)	不接(不支持)

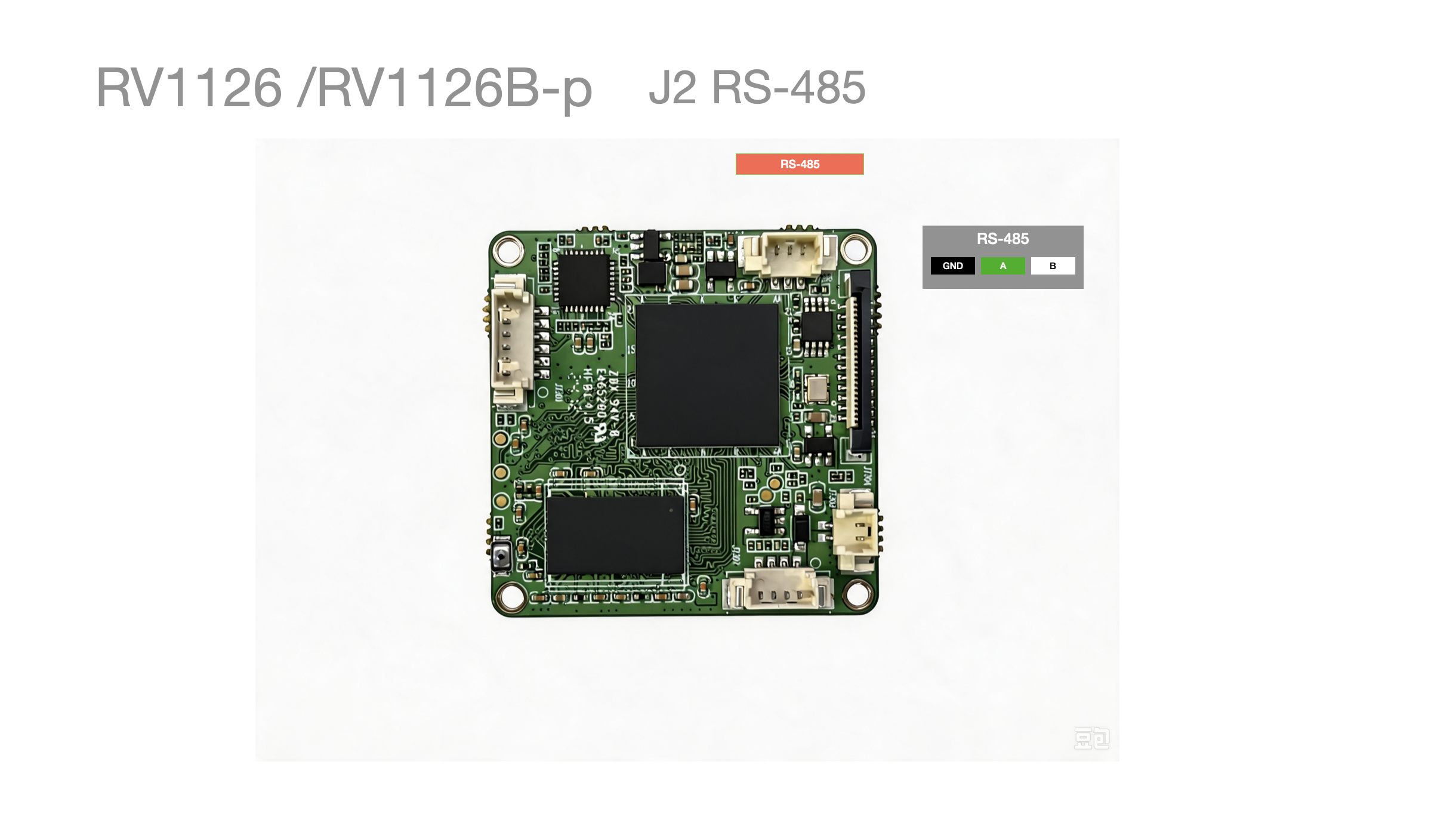

RS-485 通信接口

接口信息：mx1.25

RS-485 接口为 ttyS3 默认波特率为 9600

引脚号	功能说明
1	GND
2	A
3	B

注意

图中的 USB-RS485 适配器需要自行配置购买。

连接方法

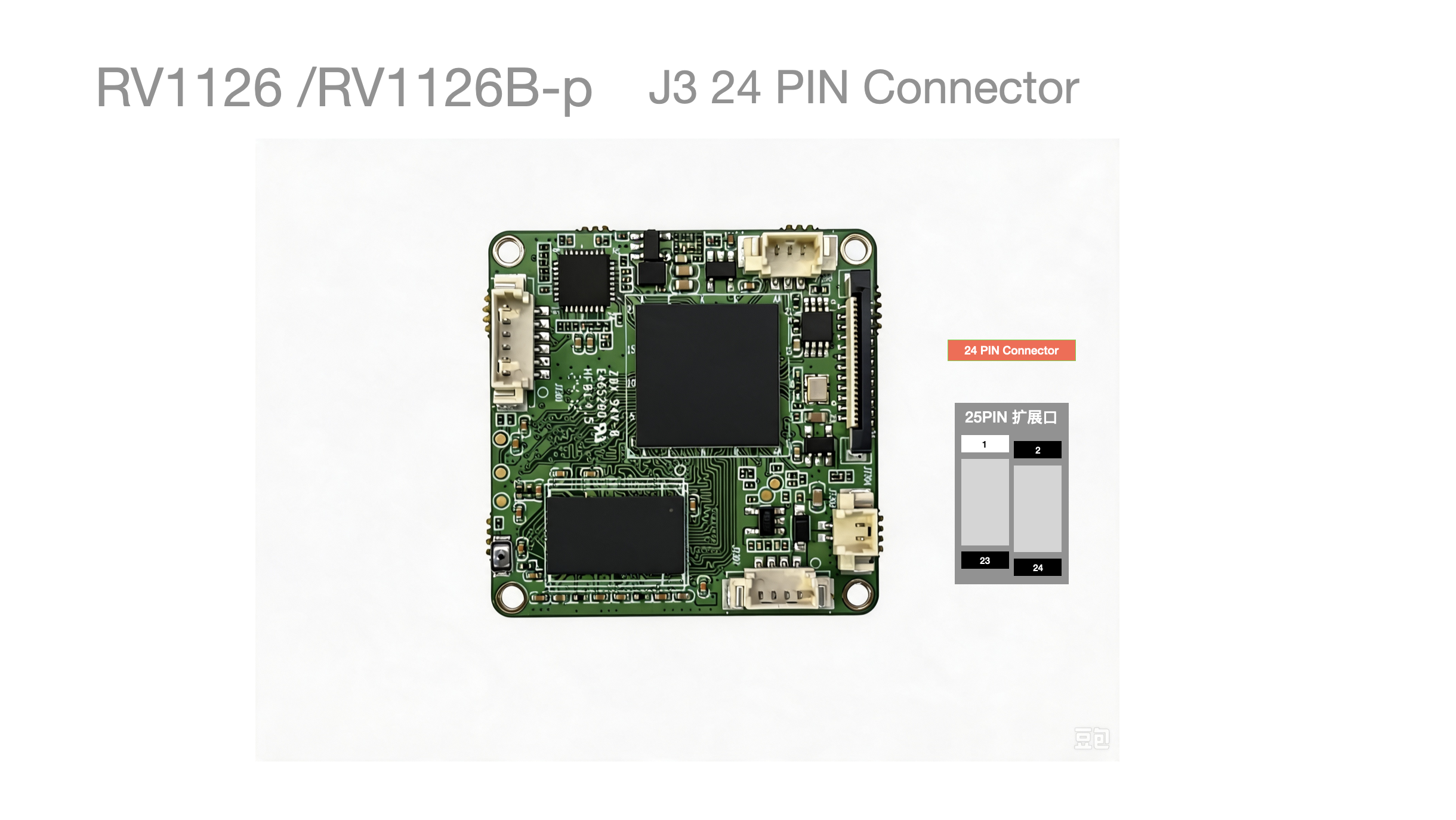

24PIN 扩展接口

注意

SDIO 电压为 1.8V

RV1126B-p 默认接口为 ttyS2 默认波特率为 9600

链接: https://pan.baidu.com/s/1NyfRuSKcakxMJCZohiFl6A?pwd=fanc 提取码: fanc 复制这段内容后打开百度网盘手机App，操作更方便哦

pin	定义	管脚号 Ball	RV1126	RV1126BP	Pin name RV1126B-p
1	GND
2	GND
3	VCC5V0
4	VCC5V0
5	USB_HOST_DP	Y1			USB_HOST_DP
6	USB_HOST_DM	Y2			USB_HOST_DM
7	GND
8	ADKEY_IN0	E17			SARADC_IN0
9	GND
10	WIFI_WAKE_HOST	A13	GPIO1_D1	GPIO3_B7	SAI2_SDI1_M0/UART1_RX_M1/I2C5_SDA_M1/GPIO3_B7
11	BT_RST	T18	GPIO3_A5	GPIO6_A1	VI_CIF_D1_M0/CAN0_TXD_M1/SAI0_LRCK_M1/PWM1_CH1_M2/UART4_RX_M2/I2C3_SDA_M3/GPIO6_A1
12	BT_WAKE	P17	GPIO3_A6	GPIO6_A2	VI_CIF_D2_M0/CAN1_RXD_M1/SAI0_SDO0_M1/PWM1_CH2_M2/UART5_tX_M2/I2C4_SCL_M1/GPIO6_A2
13	BT_WAKE_HOST	R17	GPIO3_A4	GPIO6_A0	VI_CIF_D0_M0/CAN0_RXD_M1/SAI0_SCLk_M1/PWM1_CH0_M2/UART4_TX_M2/I2C3_SCL_M3/GPIO6_A0
14	WIFI_REG_ON	B13	GPIO1_D0	GPIO3_B6	SPI1_CSN1_M1/SAI2_MCLK_M0/SDMMC1_DETN/UART1_TX_M1/I2C5_SCL_M1/GPIO3_B6
15	SDIO_D0	B16	GPIO1_B4	GPIO3_A2	SDMMC1_D0/I2C1_SCL_M1/GPIO3_A2
16	SDIO_D1	C16	GPIO1_B5	GPIO3_A3	SDMMC1_D1/I2C1_SDA_M1/GPIO3_A3
17	SDIO_D2	D15	GPIO1_B6	GPIO3_A4	SDMMC1_D2/GPIO3_A4
18	SDIO_D3	C15	GPIO1_B7	GPIO3_A5	SDMMC1_D3/GPIO3_A5
19	SDIO_CMD	A16	GPIO1_B3	GPIO3_A1	SDMMC1_CMD/GPIO3_A1
20	SDIO_CLK	D16	GPIO1_B2	GPIO3_A0	SDMMC1_CLK/GPIO3_A0
21	UART0_RTSN	B15	GPIO1_C0	GPIO3_A6	UART2_RTSN_M0/GPIO3_A6
22	UART0_TX	C14	GPIO1_C3	GPIO3_B1	SAI2_SDI2_M0/UART2_TX_M0/GPIO3_B1
23	UART0_RX	D14	GPIO1_C2	GPIO3_B0	UART2_RX_M0/GPIO3_B0
24	UART0_CTSN	A15	GPIO1_C1	GPIO3_A7	UART2_CTSN_M0/GPIO3_A7
来源	原理图	1126-1126BP 24pin.xlsx	原理图	原理图	Datasheet 1126B-p

注意

图中的 USB-TTL 适配器需要自行配置购买。

连接方法

附 24pin 扩展 接口信息:

24 PIN 0.5MM FPC 连接座 型号: X05C2024TZ

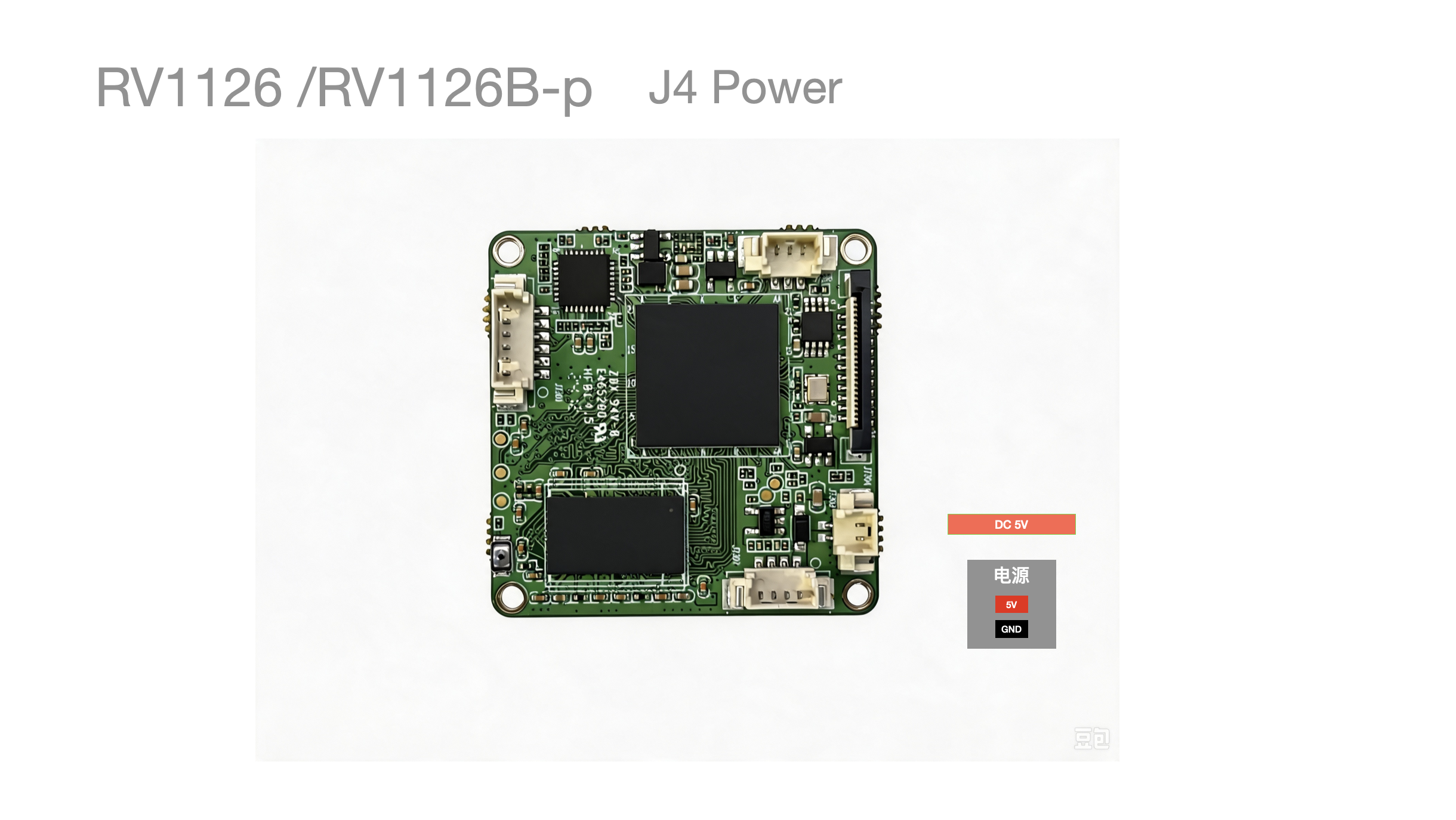

电源接口

接口信息：mx1.25

• 禁止接入 12V 会直接导致设备以及摄像头损坏

连接方法

实测功率

• 测试方法:

  1. 刷入默认的 Buildroot 固件 RV1126_RV1109_AI_Camera_V1.1.4_20240907_imx307_imx415.img

  2. 正常通电，接网线，不做任何其他操作

状态	电压	电流	功率	备注
自动推流	5.3V	0.5A-0.6A	2.9-3.1W	测量精度 0.1 仅供参考

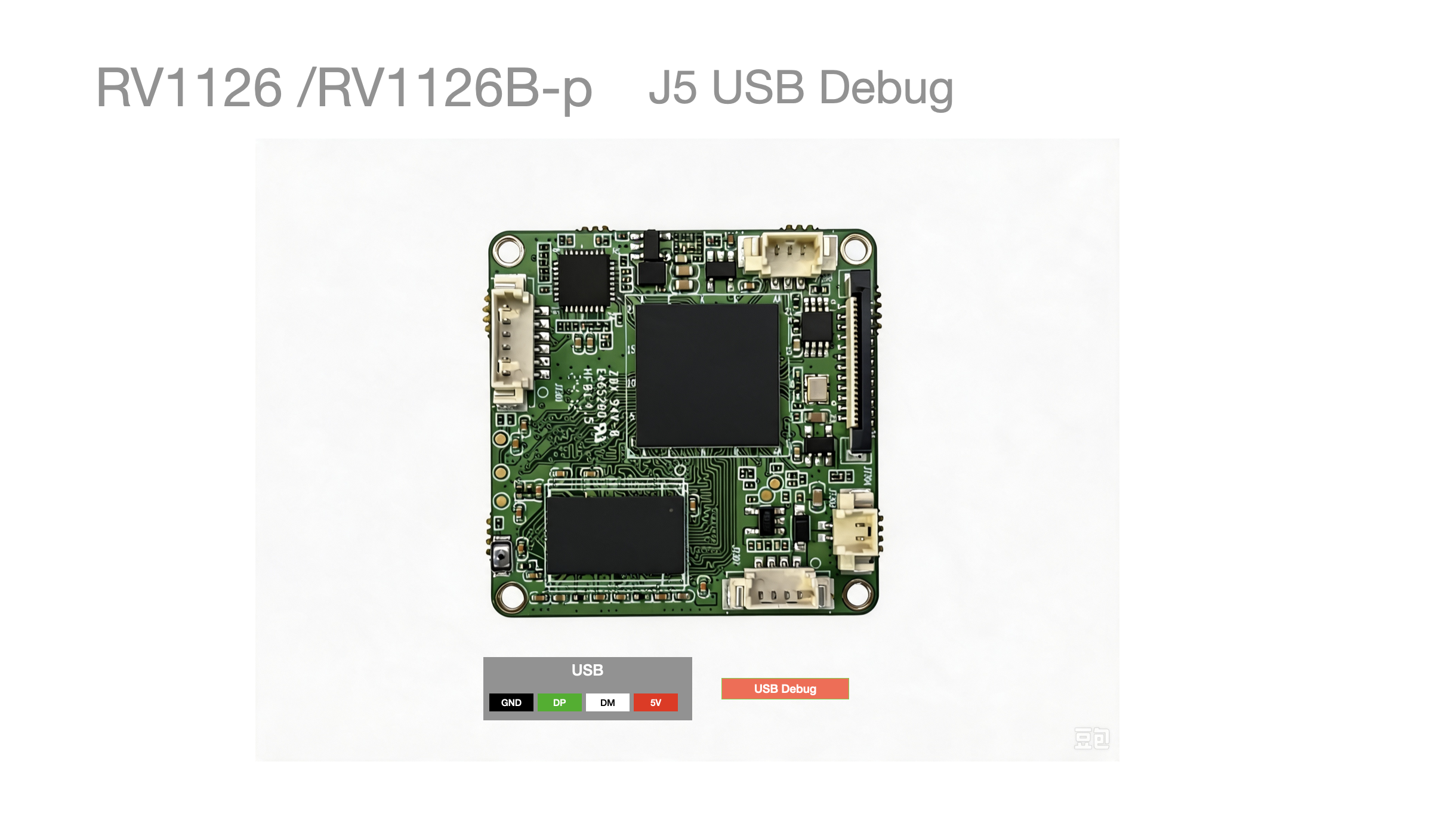

USB 调试接口

接口信息：mx1.25

• 支持 1 路 USB devices 用于 adb 调试获取 ip 等等

• 注意事项
  1. 注意请勿接错，接通前请核对
  2. 如果使用电脑带摄像头，请注意 USB 供电能力，要求接入 USB 3.0 以达到 5V1A 供电
  3. 如果电脑USB 接口供电不足无法启动，请先接通 5V 电源，再接通 USB 调试

引脚号	功能说明	默认配线对应颜色
1	VCC5V0	红色
2	OTG_DM	白色
3	OTG_DP	绿白
4	GND	黑色

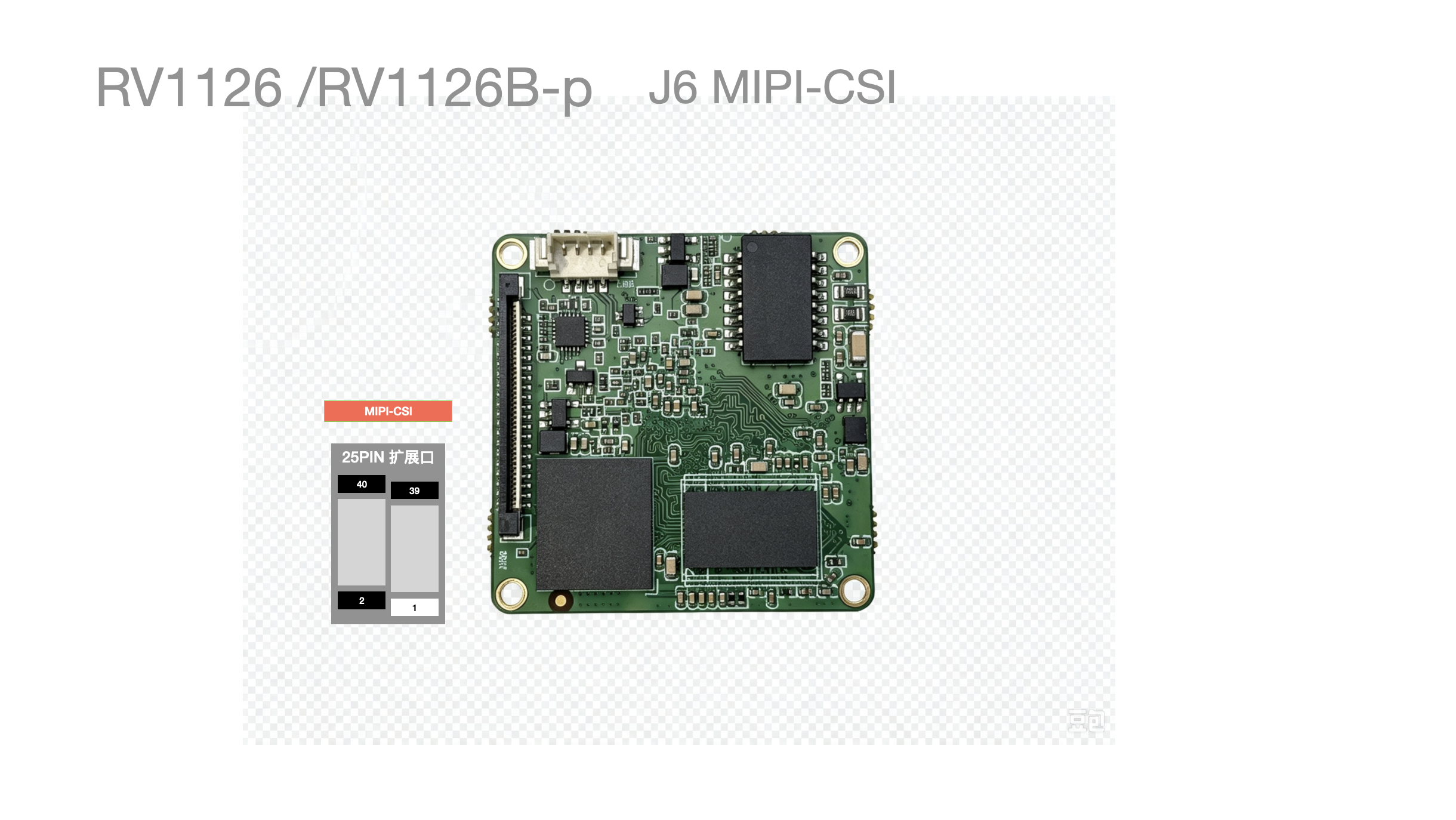

MIPI-CSI 摄像头接口

• 40PIN 双 MIPI/LVDS 输入接口 (支持 4lane)

• 接口定义见规格书

• 默认套餐 IMX415 IMX307 可选

连接方法

附 40pin MIPI 接口信息:

40 PIN 0.5MM FPC 连接座 型号: X05C2040TZ

调试板：FPC 24PIN 软排线转接板 FFC转2.54直插 已焊接好0.5间距座子PCB

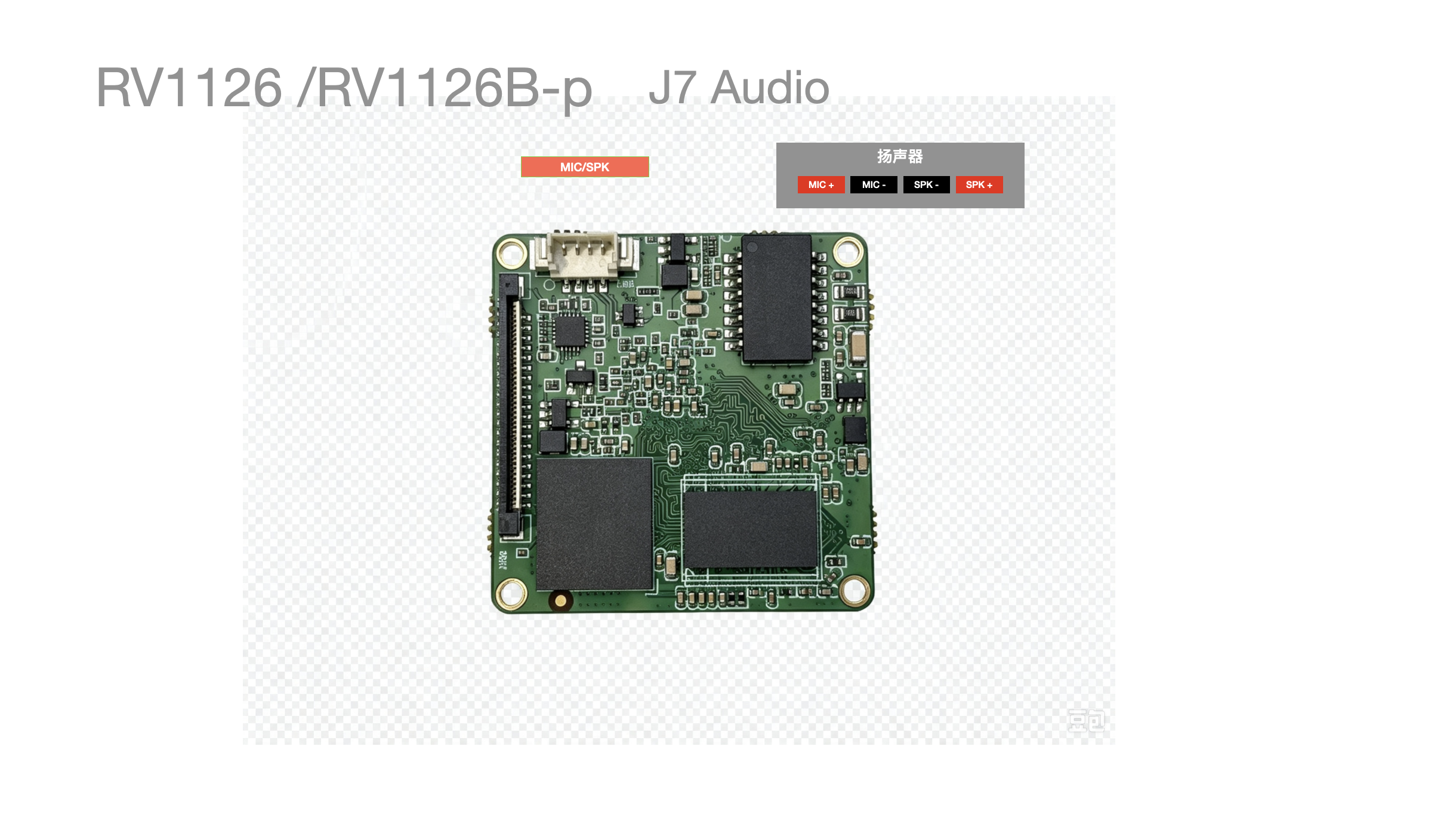

音频输入/输出接口

接口信息：mx1.25

默认为最大功率，建议用 8欧 以上，避免破音

调试接口

接口信息：焊盘触点

请使用 TTL debug 1500000 (5个0️⃣)

引脚号	功能说明
1	GND
2	RX
3	TX

用法

注意

图中的 USB-TTL 适配器需要自行配置购买。

调试触点需要自行焊接。

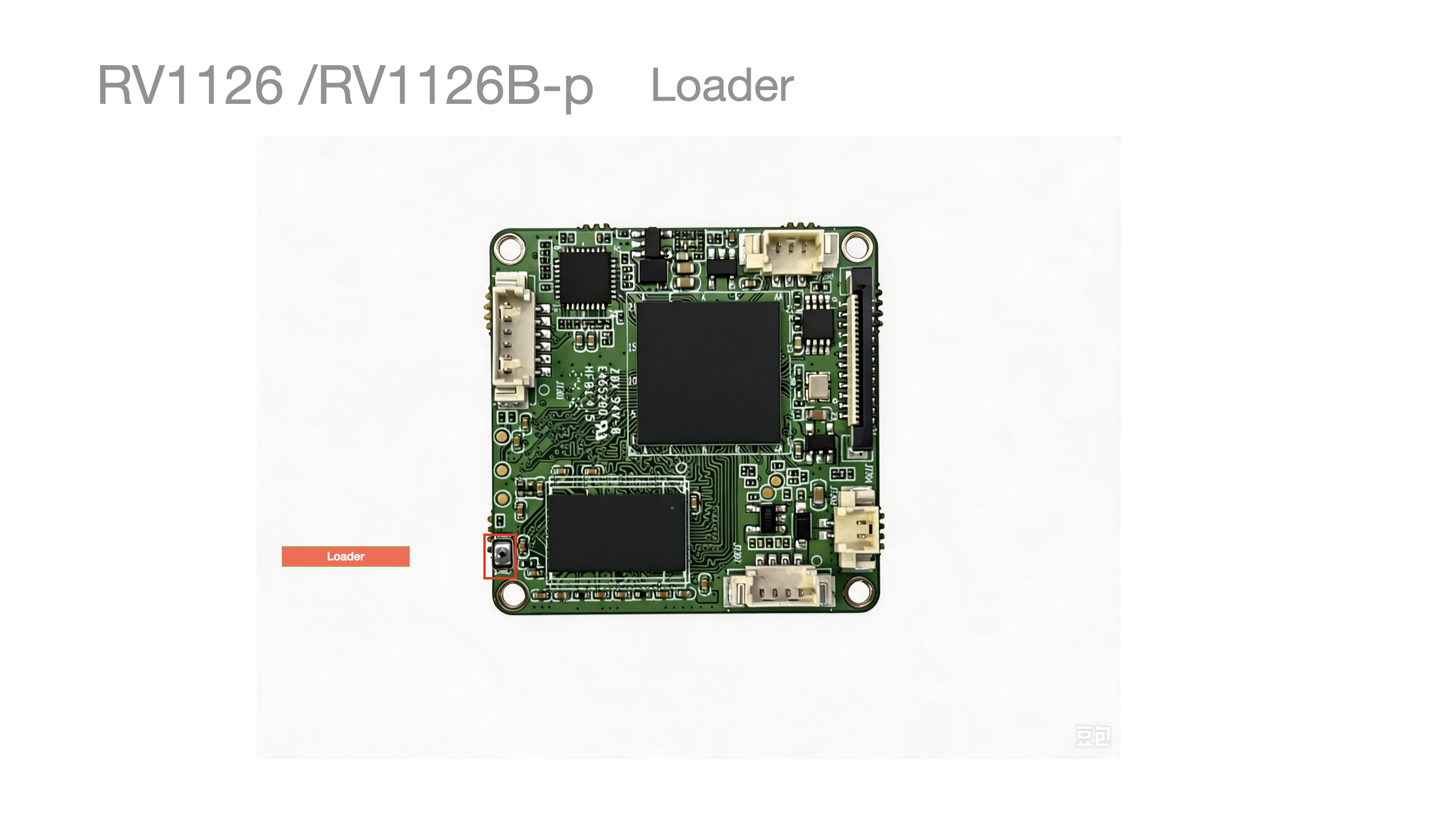

Loader 刷机按钮

按住 Boot 按钮再通电(USB) 进入 Loader 启动模式

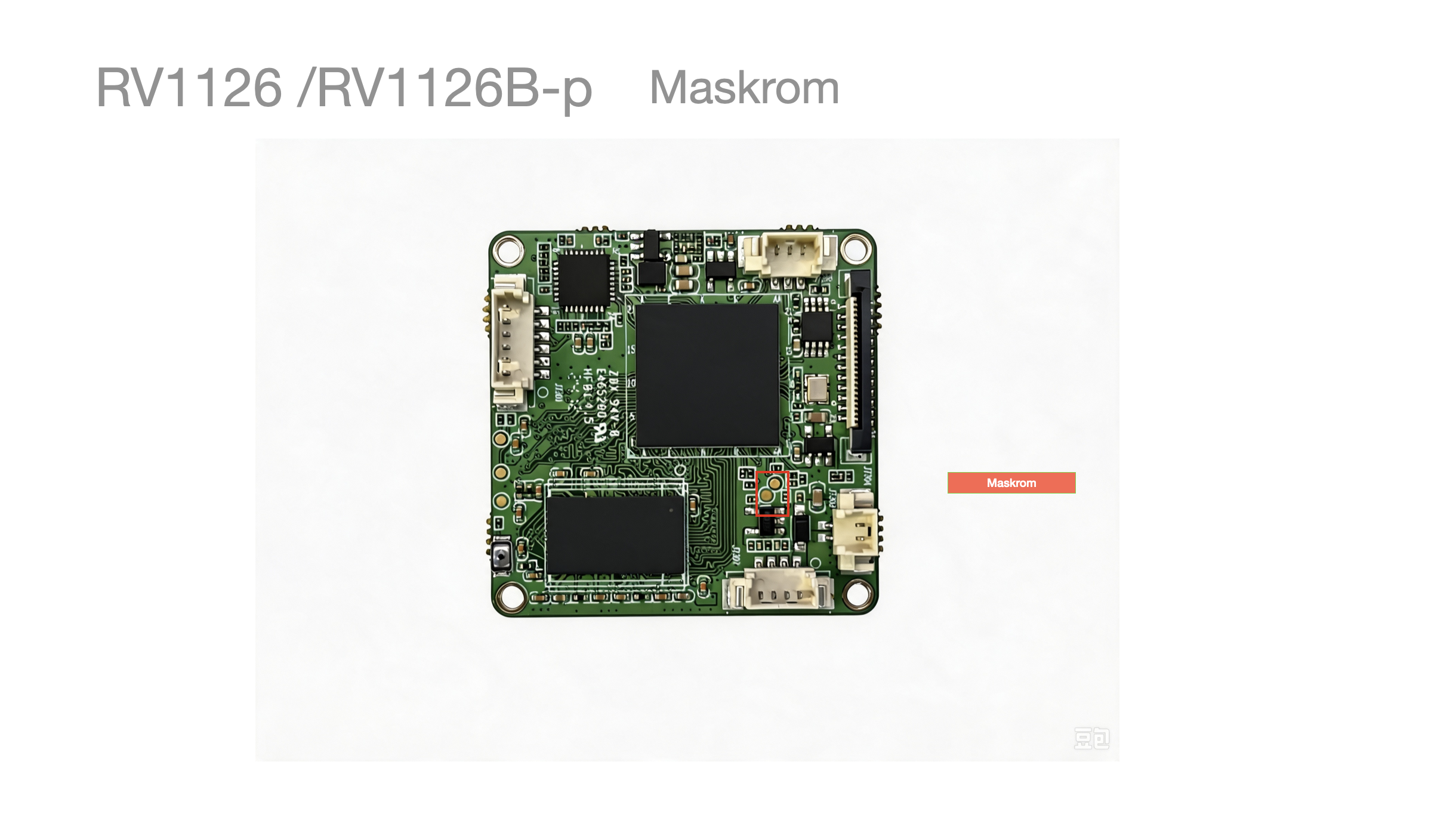

Maskrom 刷机按钮

按住 Maskrom 按钮再通电(USB) 进入 Maskrom 启动模式

• 可用镊子等金属物体短接如图两个触点

原理图

RV1126

RV1126B-P 可参考 RV1126 接法
