接口定义

RV1126 提供了丰富的接口，具体如下图:

整机接口定义

整机接口

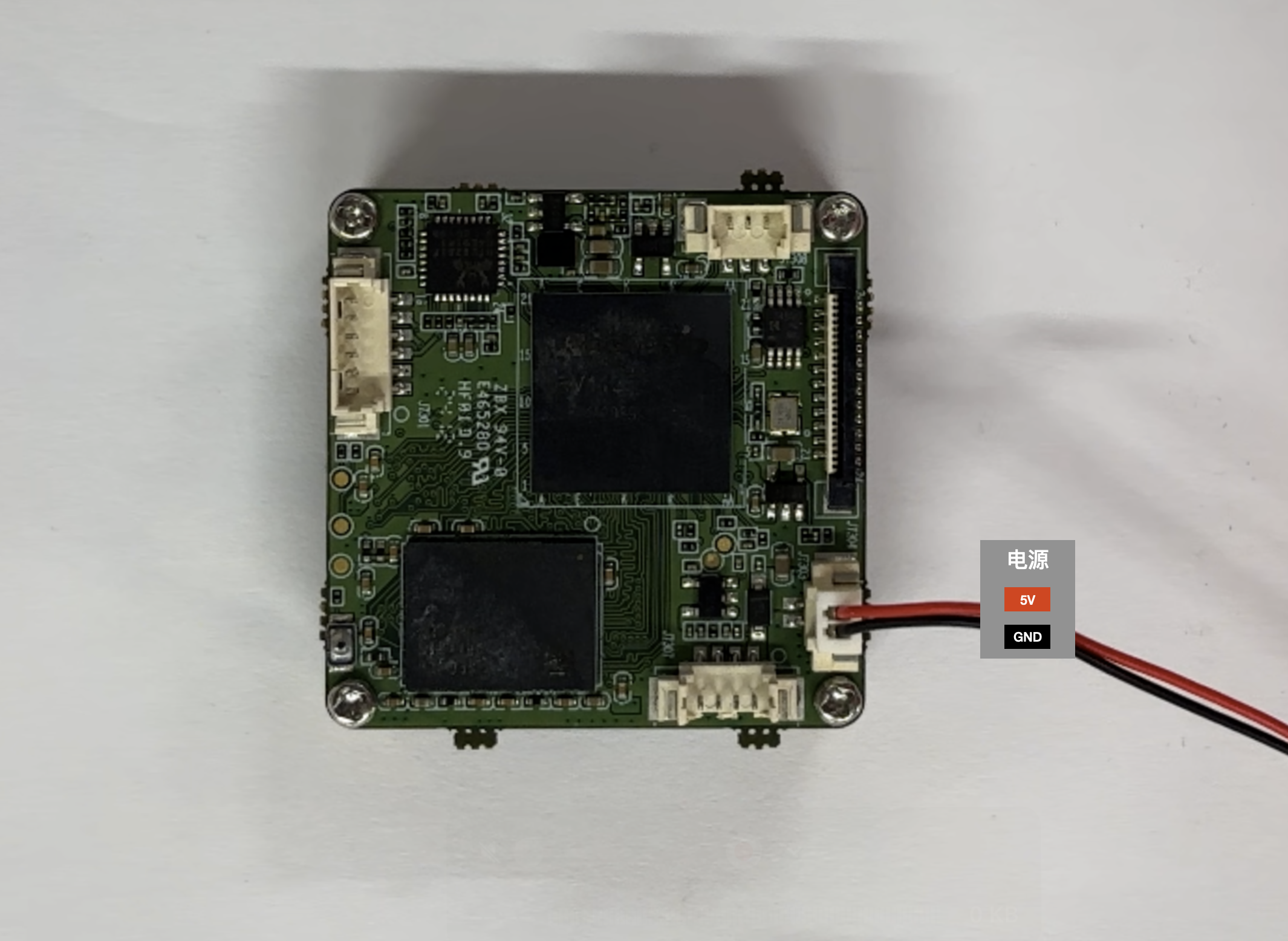

J7303 电源 说明

接入 5V 电源即可

• 禁止接入 12V 会直接导致设备以及摄像头损坏

连接方法

实测功率

• 测试方法:

  1. 刷入默认的 Buildroot 固件 RV1126_RV1109_AI_Camera_V1.1.4_20240907_imx307_imx415.img

  2. 正常通电，接网线，不做任何其他操作

状态	电压	电流	功率	备注
自动推流	5.3V	0.5A-0.6A	2.9-3.1W	测量精度 0.1 仅供参考

USB 说明

• 支持 1 路 USB devices 用于 adb 调试获取 ip 等等

• 注意事项
  1. 注意请勿接错，接通前请核对
  2. 如果使用电脑带摄像头，请注意 USB 供电能力，要求接入 USB 3.0 以达到 5V1A 供电
  3. 如果电脑USB 接口供电不足无法启动，请先接通 5V 电源，再接通 USB 调试

引脚号	功能说明	默认配线对应颜色
1	VCC5V0	红色
2	OTG_DM	白色
3	OTG_DP	绿白
4	GND	黑色

USB接口

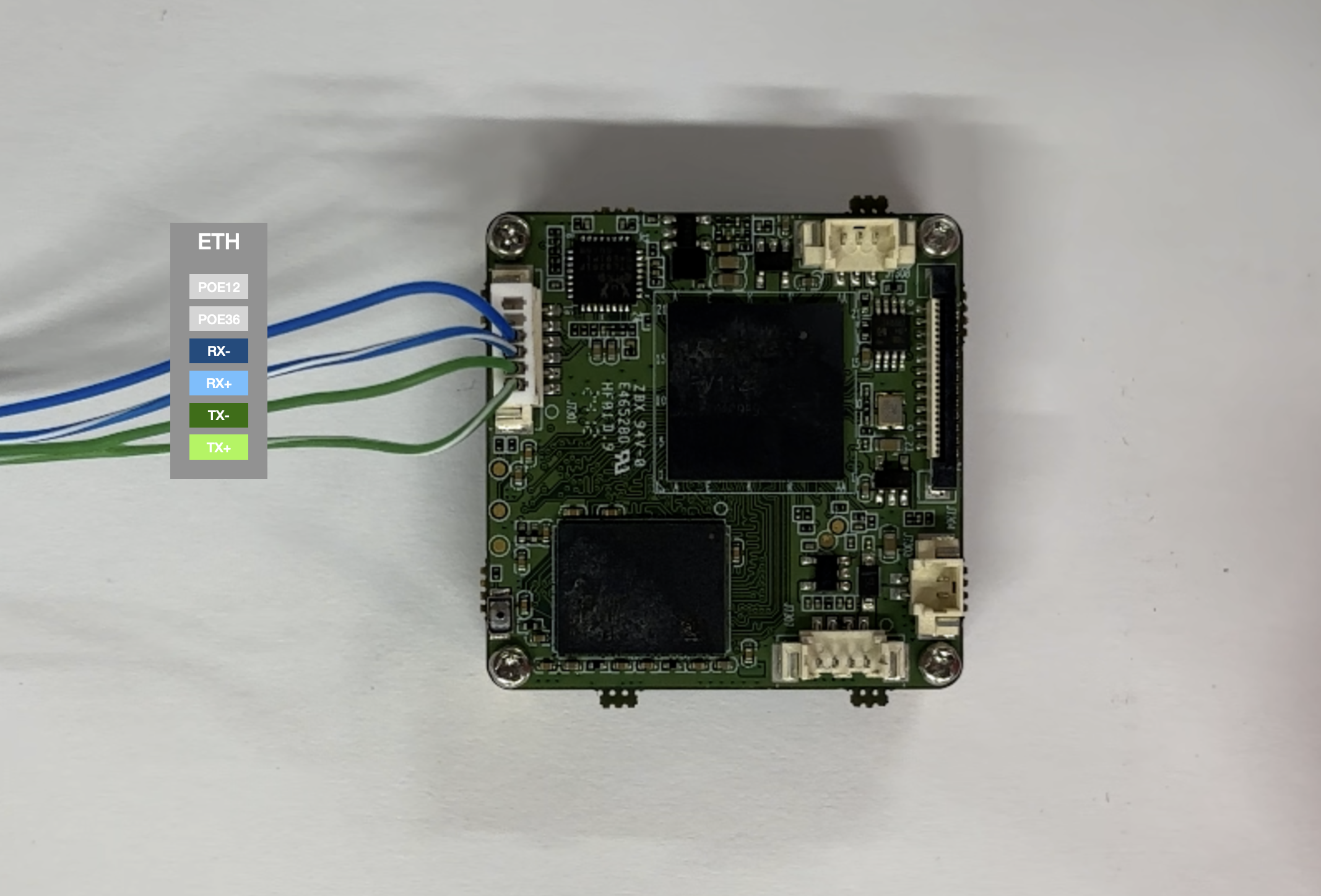

J7301 ETH 说明

• 支持 1 路百兆以太网

连接方法

引脚号	功能说明	对应 T568B	默认配线对应颜色
1	TX+	1	绿白
2	TX-	2	绿色
3	RX+	3	蓝白
4	RX-	6	蓝色
5	POE36	不接(不支持)	不接(不支持)
6	POE12	不接(不支持)	不接(不支持)

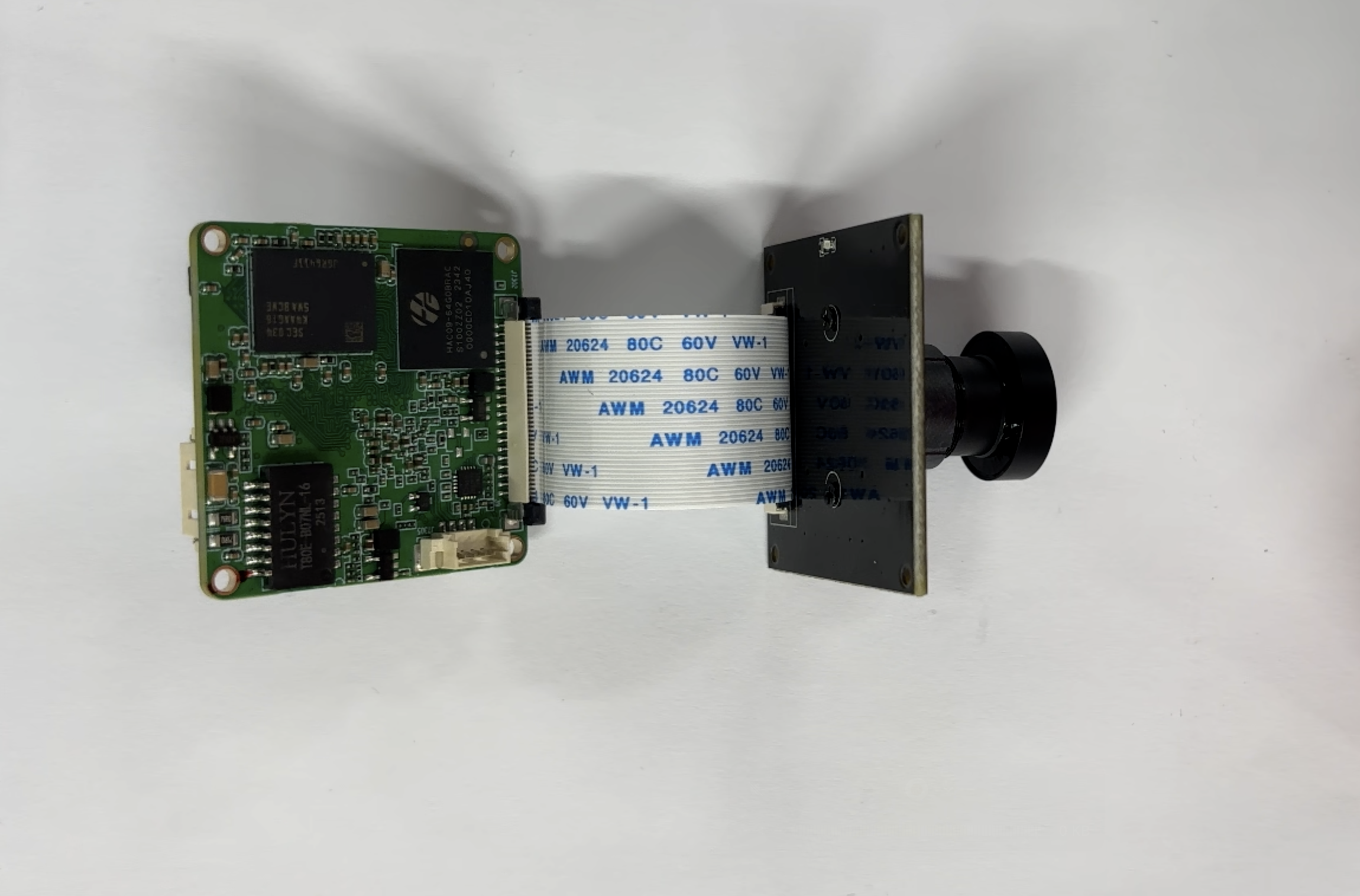

J7302 MIPI 说明

• 40PIN 双 MIPI/LVDS 输入接口 (支持 4lane)

• 接口定义见规格书

• 默认套餐 IMX415 IMX307 可选

连接方法

附 40pin MIPI 接口信息:

40 PIN 0.5MM FPC 连接座 型号: X05C2040TZ

调试板：FPC 24PIN 软排线转接板 FFC转2.54直插 已焊接好0.5间距座子PCB

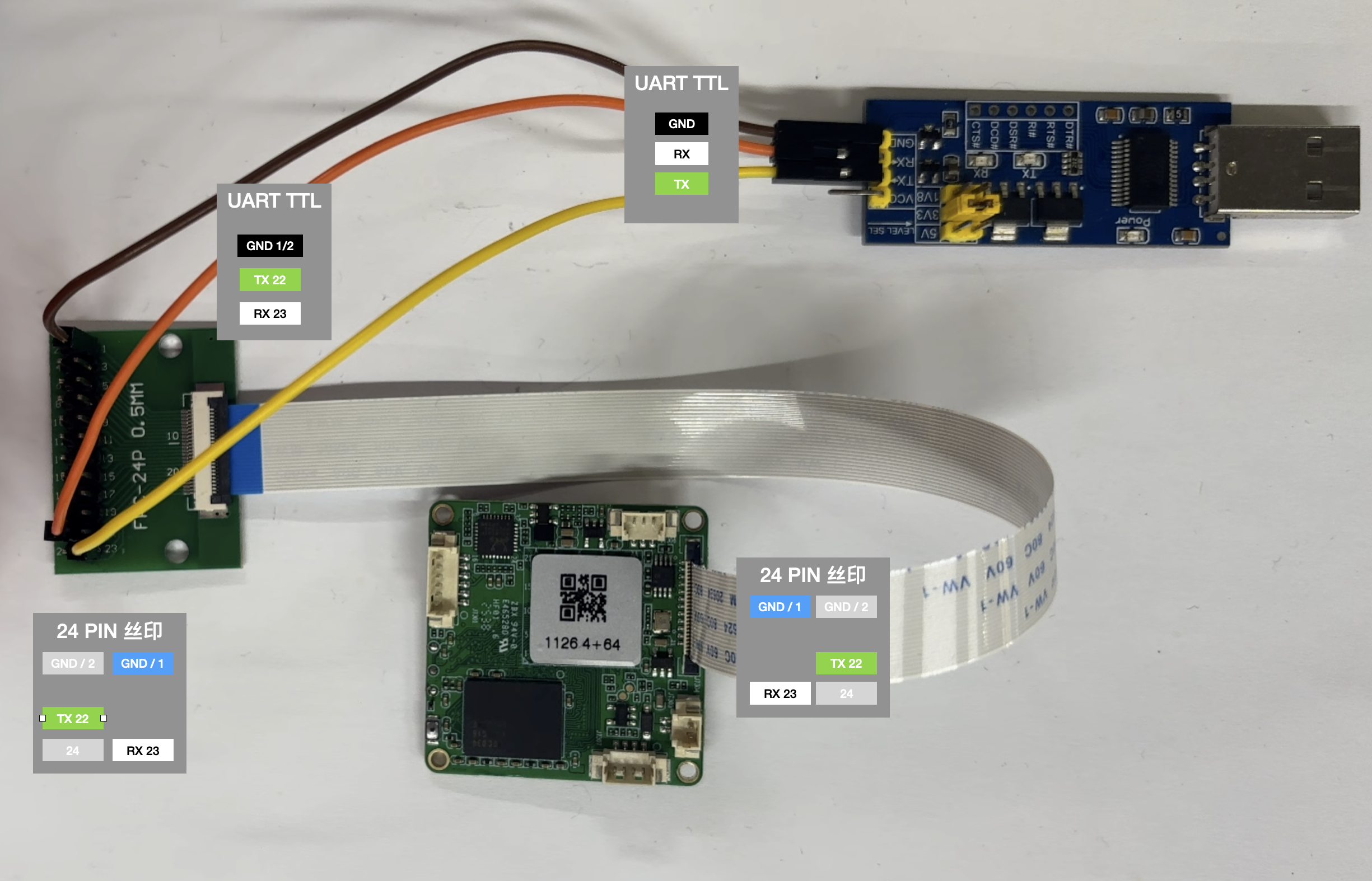

J7304 24PIN/UART 说明

RV1126 默认为设置 I2C，使用 TTL 需要单刷 BOOT 分区，刷新升级后接口为 ttyS0 默认波特率为 9600

链接: https://pan.baidu.com/s/1NyfRuSKcakxMJCZohiFl6A?pwd=fanc 提取码: fanc 复制这段内容后打开百度网盘手机App，操作更方便哦

引脚号	功能	说明
1	GND
2	GND
22	TX
23	RX

注意

图中的 USB-TTL 适配器需要自行配置购买。

连接方法

附 24pin 扩展 接口信息:

24 PIN 0.5MM FPC 连接座 型号: X05C2024TZ

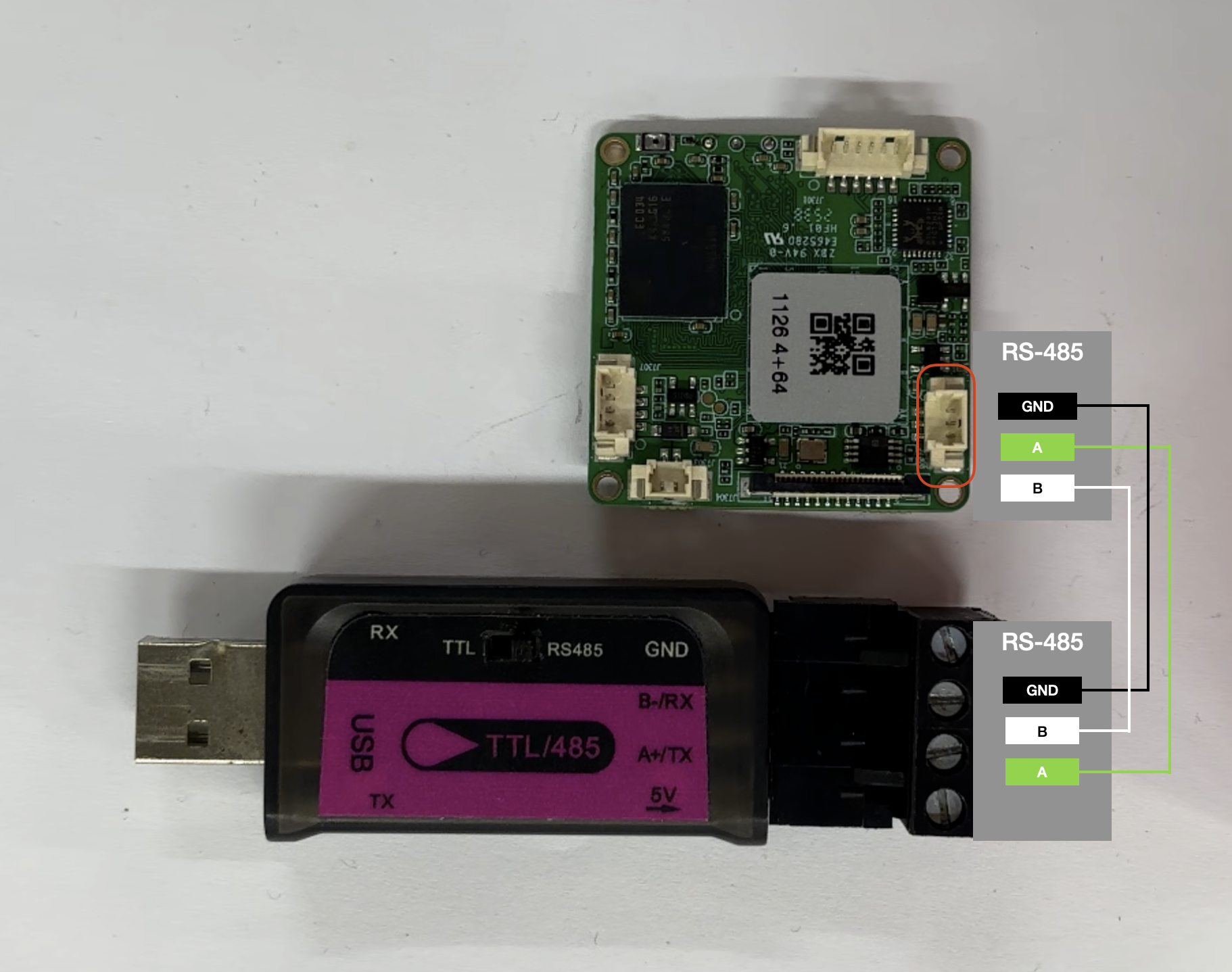

J7308 RS-485 说明

RS-485 接口为 ttyS3 默认波特率为 9600

引脚号	功能说明
1	GND
2	A
3	B

注意

图中的 USB-RS485 适配器需要自行配置购买。

连接方法

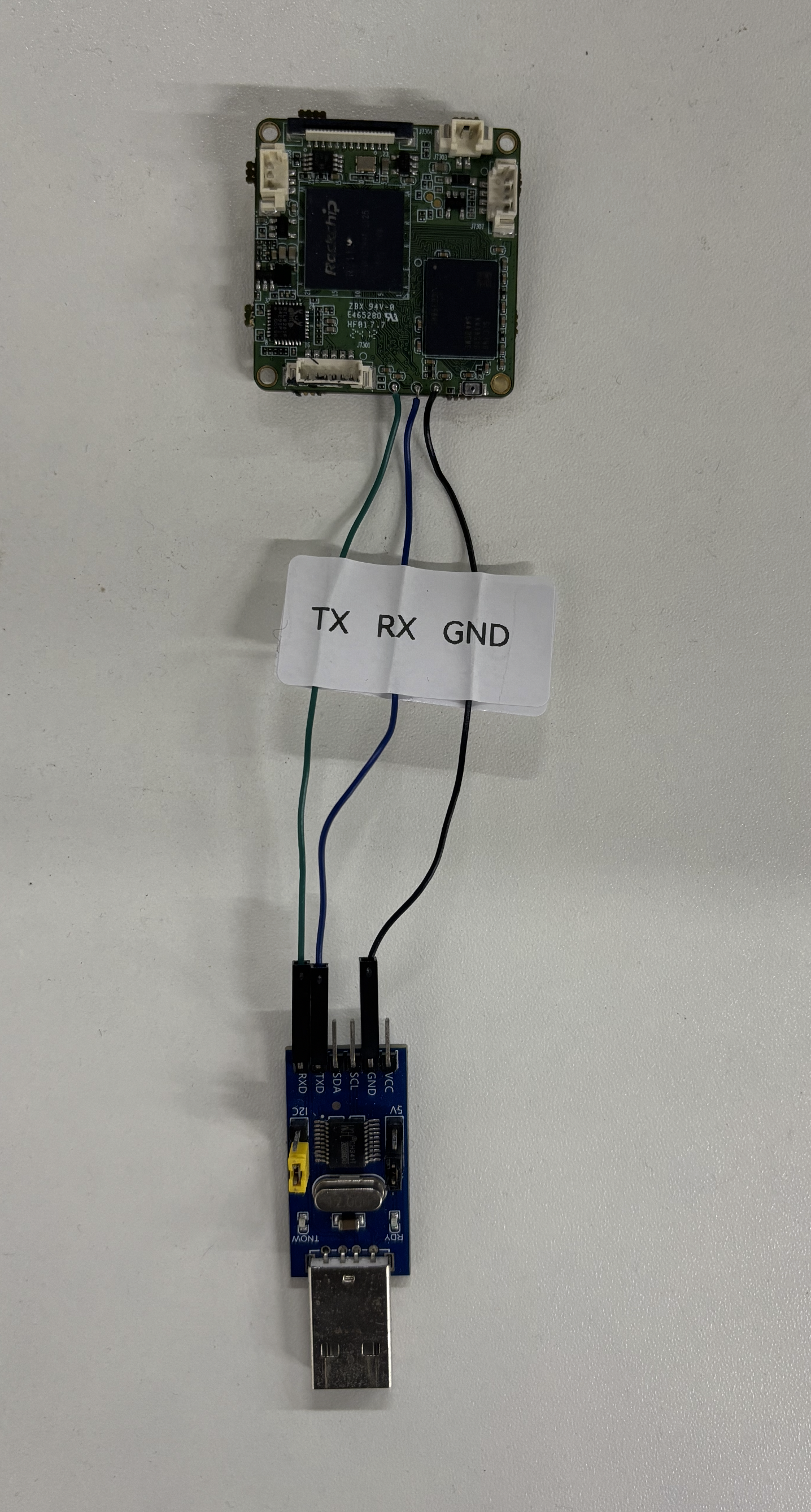

Debug 说明 (以太网边触点需焊接)

请使用 TTL debug 1500000 (5个0️⃣)

引脚号	功能说明
1	GND
2	TX
3	TX

用法

注意

图中的 USB-TTL 适配器需要自行配置购买。

调试触点需要自行焊接。

---

升级按钮

Loader 模式按钮 (Debug 旁按钮)

按住 Boot 按钮再通电(USB) 进入 Loader 启动模式

Maskrom 模式按钮 (短接触点)

按住 Maskrom 按钮再通电(USB) 进入 Maskrom 启动模式

• 可用镊子等金属物体短接如图两个触点

---

原理图

RV1126

RV1126B-P 可参考 RV1126 接法
