扩展板 CAM126B-P-24

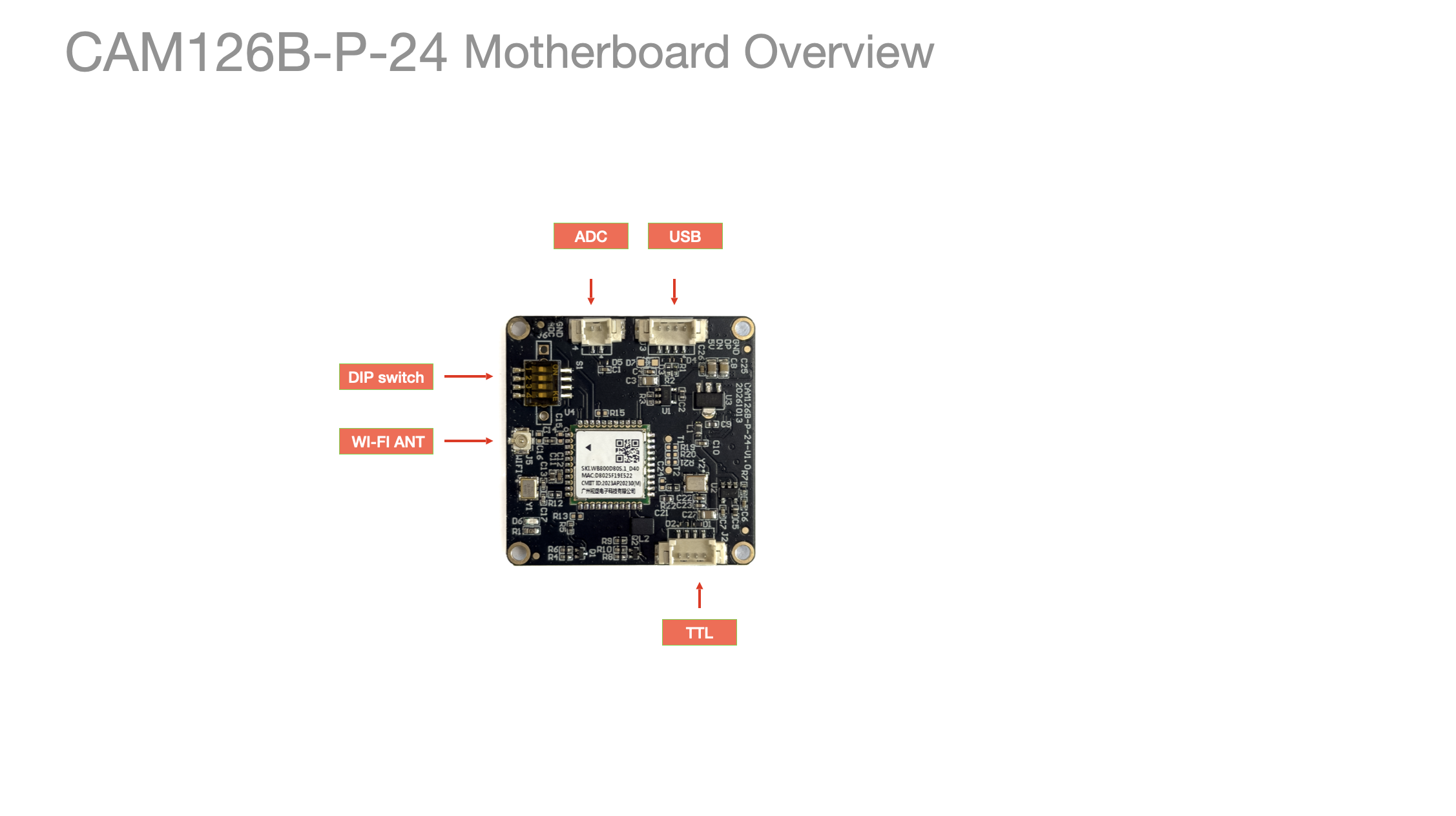

RV1126B-p 提供了丰富的接口，具体如下图:

扩展板接口定义

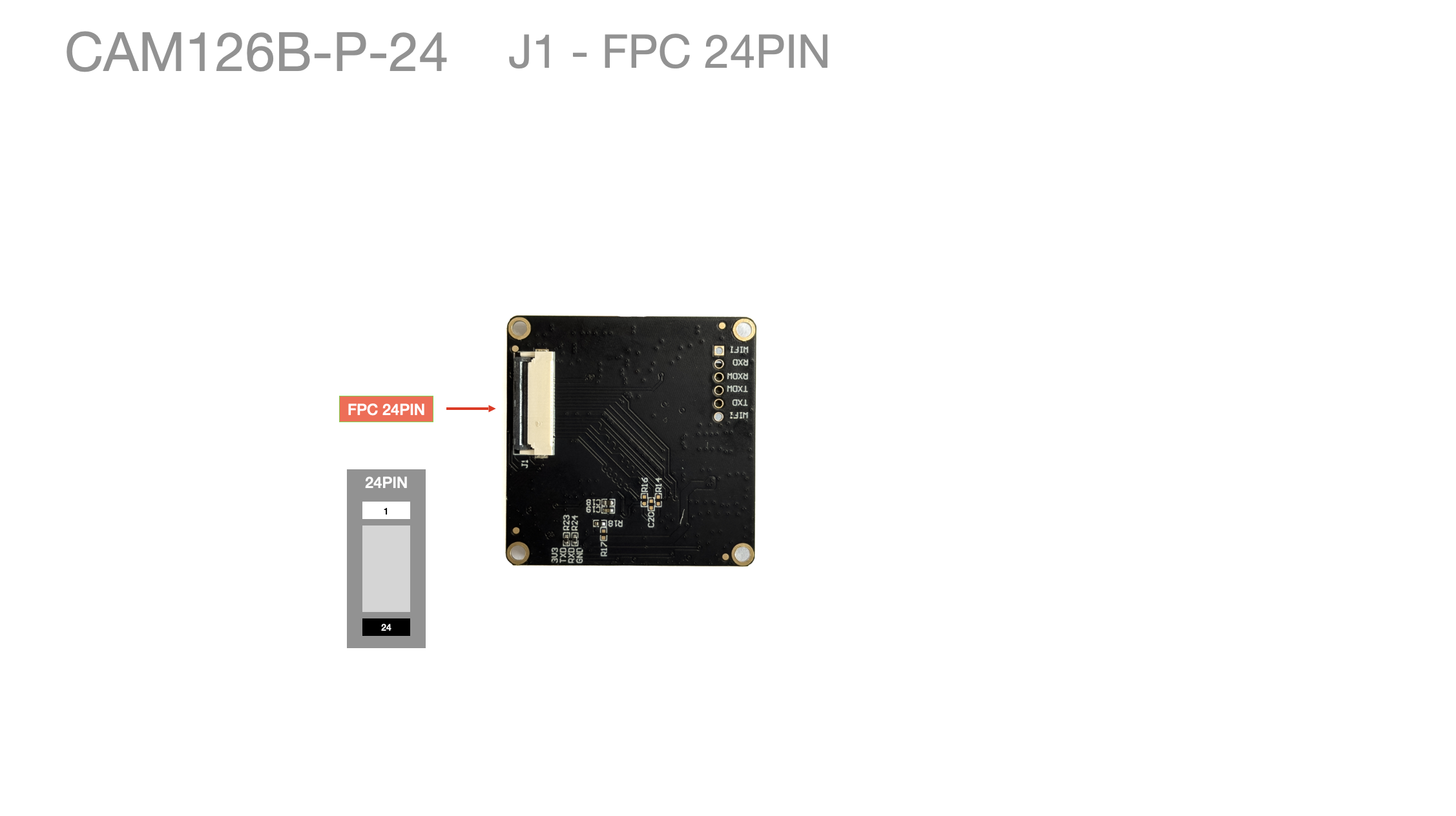

J1 24PIN FPC

附 24pin 扩展 接口信息:

24 PIN 0.5MM FPC 连接座

注意

SDIO 电压为 1.8V

链接: https://pan.baidu.com/s/1NyfRuSKcakxMJCZohiFl6A?pwd=fanc 提取码: fanc 复制这段内容后打开百度网盘手机App，操作更方便哦

pin	定义	管脚号 Ball	RV1126	RV1126BP	Pin name RV1126B-p
1	GND
2	GND
3	VCC5V0
4	VCC5V0
5	USB_HOST_DP	Y1			USB_HOST_DP
6	USB_HOST_DM	Y2			USB_HOST_DM
7	GND
8	ADKEY_IN0	E17			SARADC_IN0
9	GND
10	WIFI_WAKE_HOST	A13	GPIO1_D1	GPIO3_B7	SAI2_SDI1_M0/UART1_RX_M1/I2C5_SDA_M1/GPIO3_B7
11	BT_RST	T18	GPIO3_A5	GPIO6_A1	VI_CIF_D1_M0/CAN0_TXD_M1/SAI0_LRCK_M1/PWM1_CH1_M2/UART4_RX_M2/I2C3_SDA_M3/GPIO6_A1
12	BT_WAKE	P17	GPIO3_A6	GPIO6_A2	VI_CIF_D2_M0/CAN1_RXD_M1/SAI0_SDO0_M1/PWM1_CH2_M2/UART5_tX_M2/I2C4_SCL_M1/GPIO6_A2
13	BT_WAKE_HOST	R17	GPIO3_A4	GPIO6_A0	VI_CIF_D0_M0/CAN0_RXD_M1/SAI0_SCLk_M1/PWM1_CH0_M2/UART4_TX_M2/I2C3_SCL_M3/GPIO6_A0
14	WIFI_REG_ON	B13	GPIO1_D0	GPIO3_B6	SPI1_CSN1_M1/SAI2_MCLK_M0/SDMMC1_DETN/UART1_TX_M1/I2C5_SCL_M1/GPIO3_B6
15	SDIO_D0	B16	GPIO1_B4	GPIO3_A2	SDMMC1_D0/I2C1_SCL_M1/GPIO3_A2
16	SDIO_D1	C16	GPIO1_B5	GPIO3_A3	SDMMC1_D1/I2C1_SDA_M1/GPIO3_A3
17	SDIO_D2	D15	GPIO1_B6	GPIO3_A4	SDMMC1_D2/GPIO3_A4
18	SDIO_D3	C15	GPIO1_B7	GPIO3_A5	SDMMC1_D3/GPIO3_A5
19	SDIO_CMD	A16	GPIO1_B3	GPIO3_A1	SDMMC1_CMD/GPIO3_A1
20	SDIO_CLK	D16	GPIO1_B2	GPIO3_A0	SDMMC1_CLK/GPIO3_A0
21	UART0_RTSN	B15	GPIO1_C0	GPIO3_A6	UART2_RTSN_M0/GPIO3_A6
22	UART0_TX	C14	GPIO1_C3	GPIO3_B1	SAI2_SDI2_M0/UART2_TX_M0/GPIO3_B1
23	UART0_RX	D14	GPIO1_C2	GPIO3_B0	UART2_RX_M0/GPIO3_B0
24	UART0_CTSN	A15	GPIO1_C1	GPIO3_A7	UART2_CTSN_M0/GPIO3_A7
来源	原理图	1126-1126BP 24pin.xlsx	原理图	原理图	Datasheet 1126B-p CAM126B-P-24-V1.0-20261013-原理图.pdf

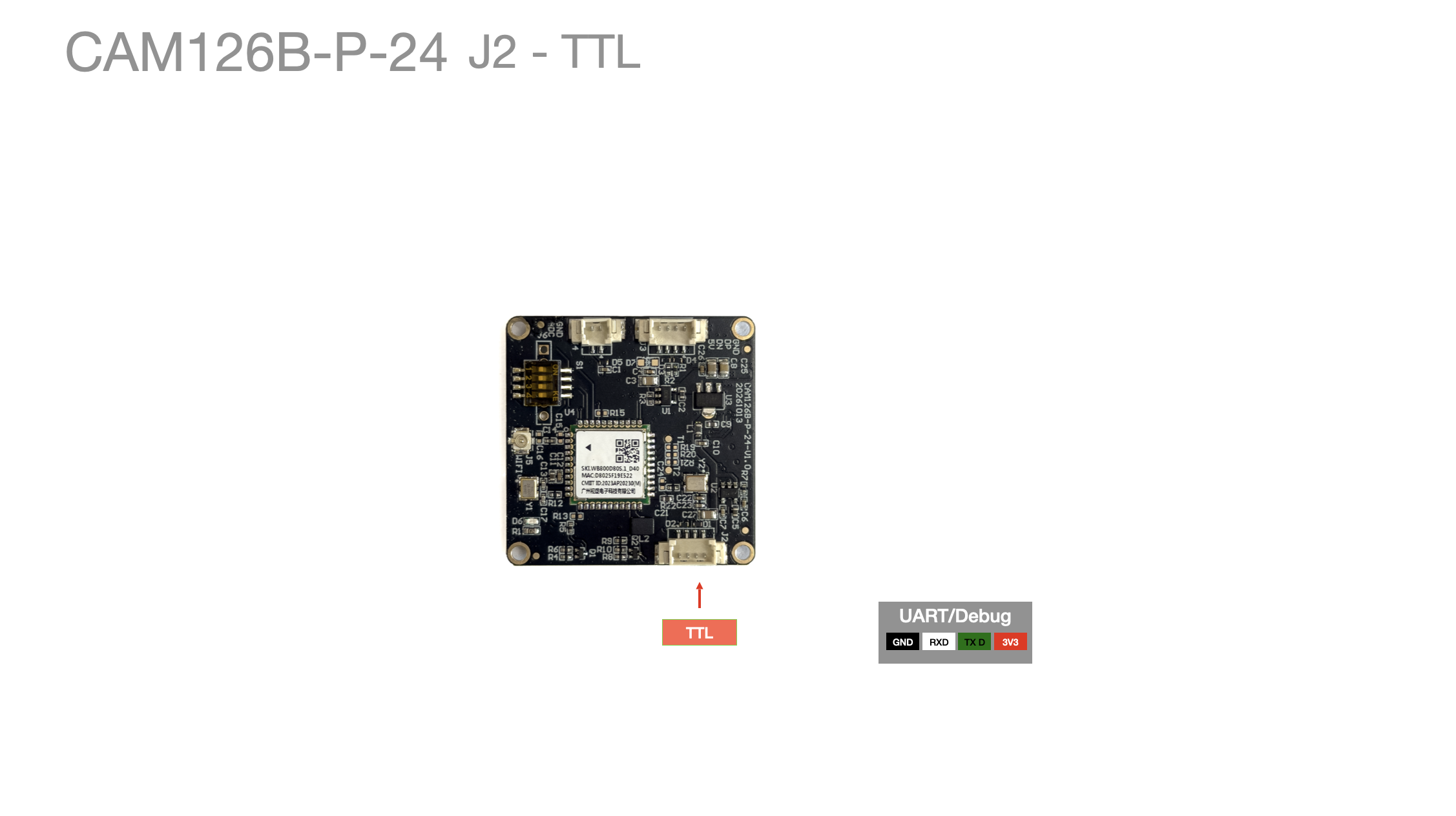

J2 TTL

信息

使用 TTL 注意拨码调到 2/4 开启！

使用 TTL 注意拨码调到 2/4 开启！

使用 TTL 注意拨码调到 2/4 开启！

调试方式参考 24PIN 扩展 TTL

RV1126B-p 默认接口为 ttyS2 默认波特率为 9600

ttyS2 串口信息速查

项目	值
设备节点	/dev/ttyS2
控制器	uart2 @ 0x21170000（别名 serial2 = &uart2）
引脚复用	uart2m0（func 4）
TX	24PIN-22 UART0_TX = GPIO3_B1（uart2_tx_m0）
RX	24PIN-23 UART0_RX = GPIO3_B0（uart2_rx_m0）
RTS / CTS	24PIN-21 = GPIO3_A6（默认归蓝牙）/ 24PIN-24 = GPIO3_A7
默认波特率	9600

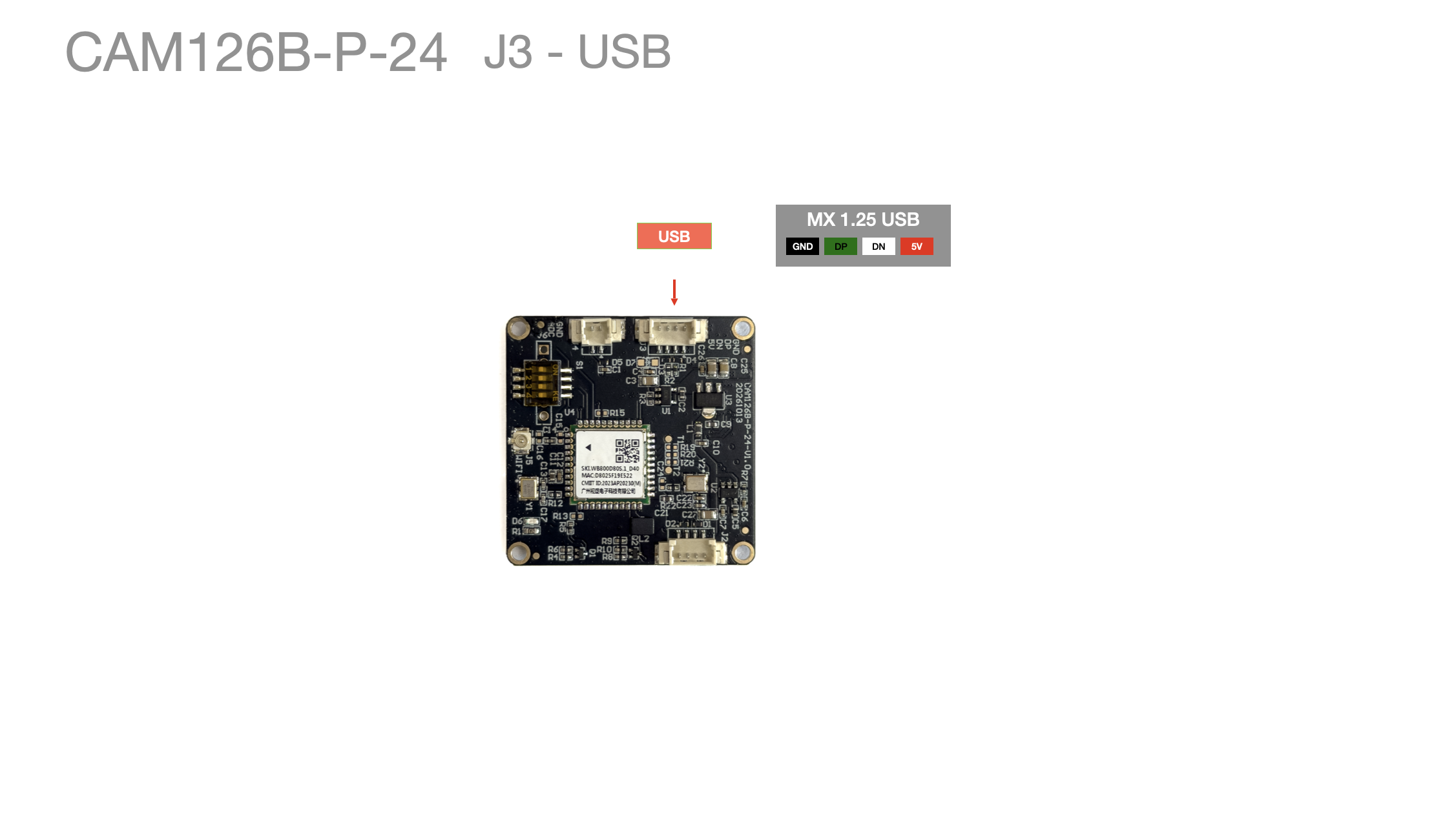

J3 USB

引脚号	功能说明	参考颜色
1	GND	黑色
2	OTG_DP	绿白
3	OTG_DM	白色
4	VCC5V0	红色

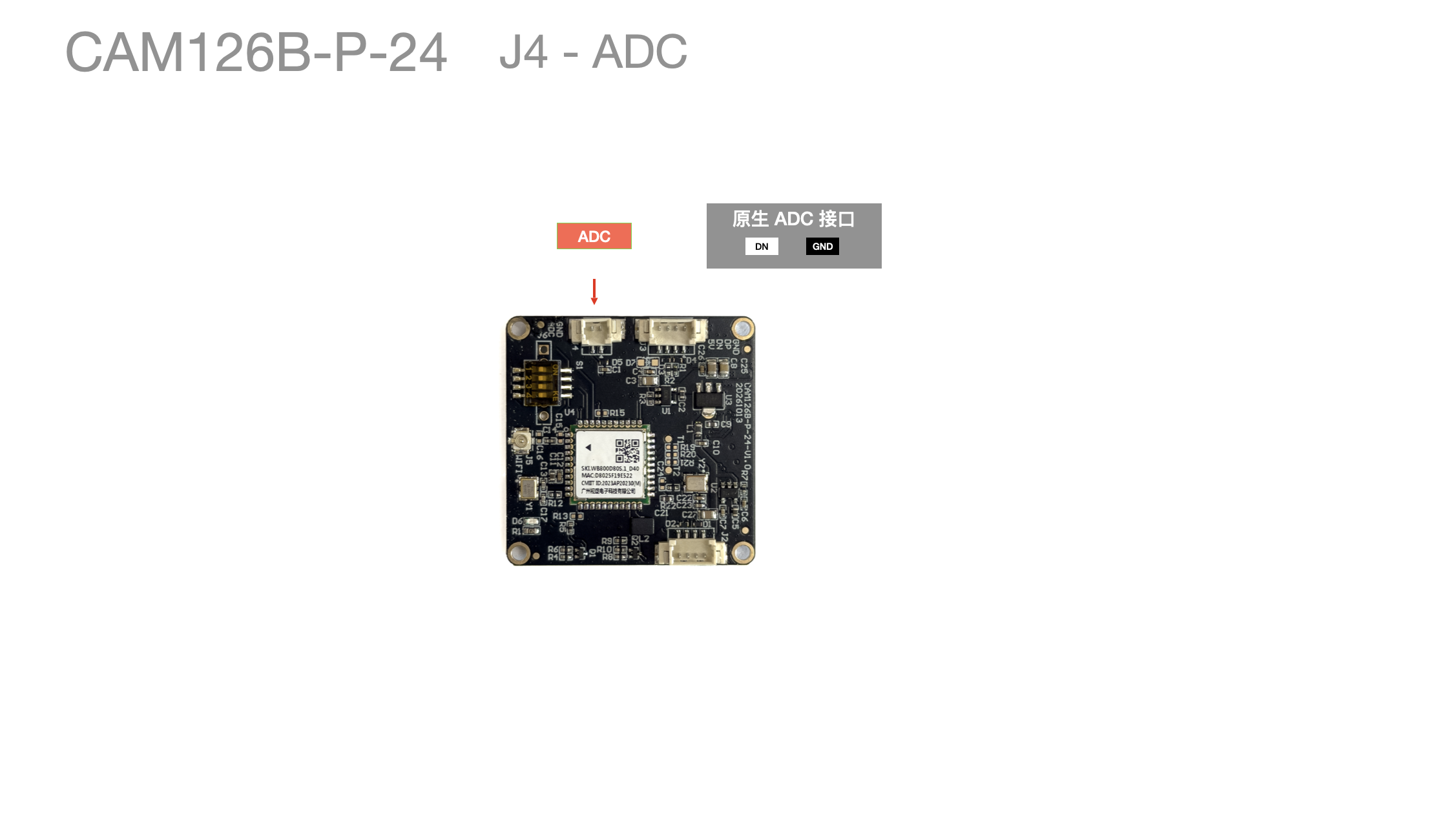

J4 ADC 原生接口

引脚号	功能说明	参考颜色
1	GND	黑色(ADC功能待定)
2	ADC	红色(ADC功能待定)

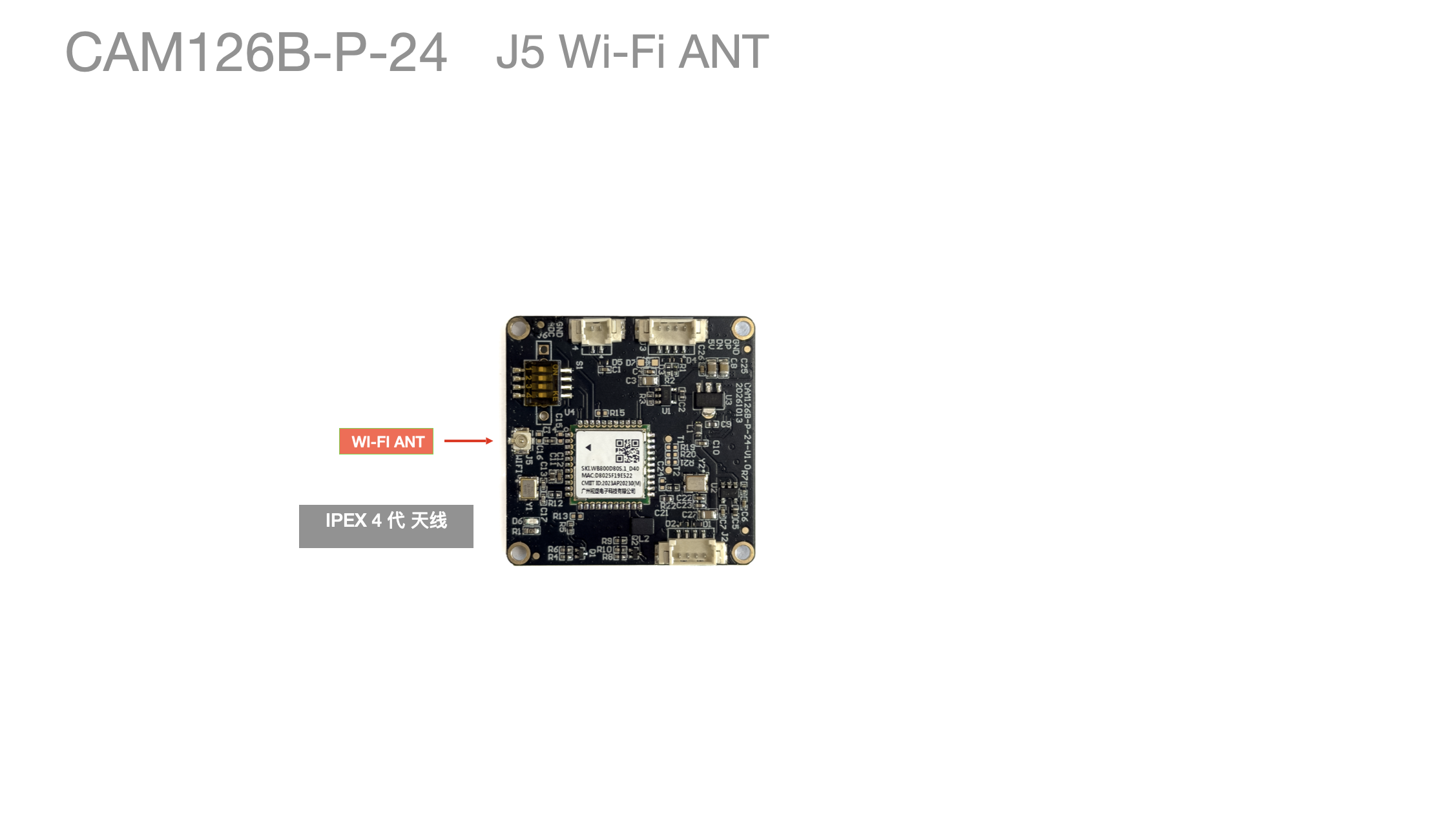

J5 WIFI 天线

信息

使用 WI-FI 注意拨码调到 1/3 开启！

使用 WI-FI 注意拨码调到 1/3 开启！

使用 WI-FI 注意拨码调到 1/3 开启！

• Wi-Fi / BT 天线 - IPEX 4代

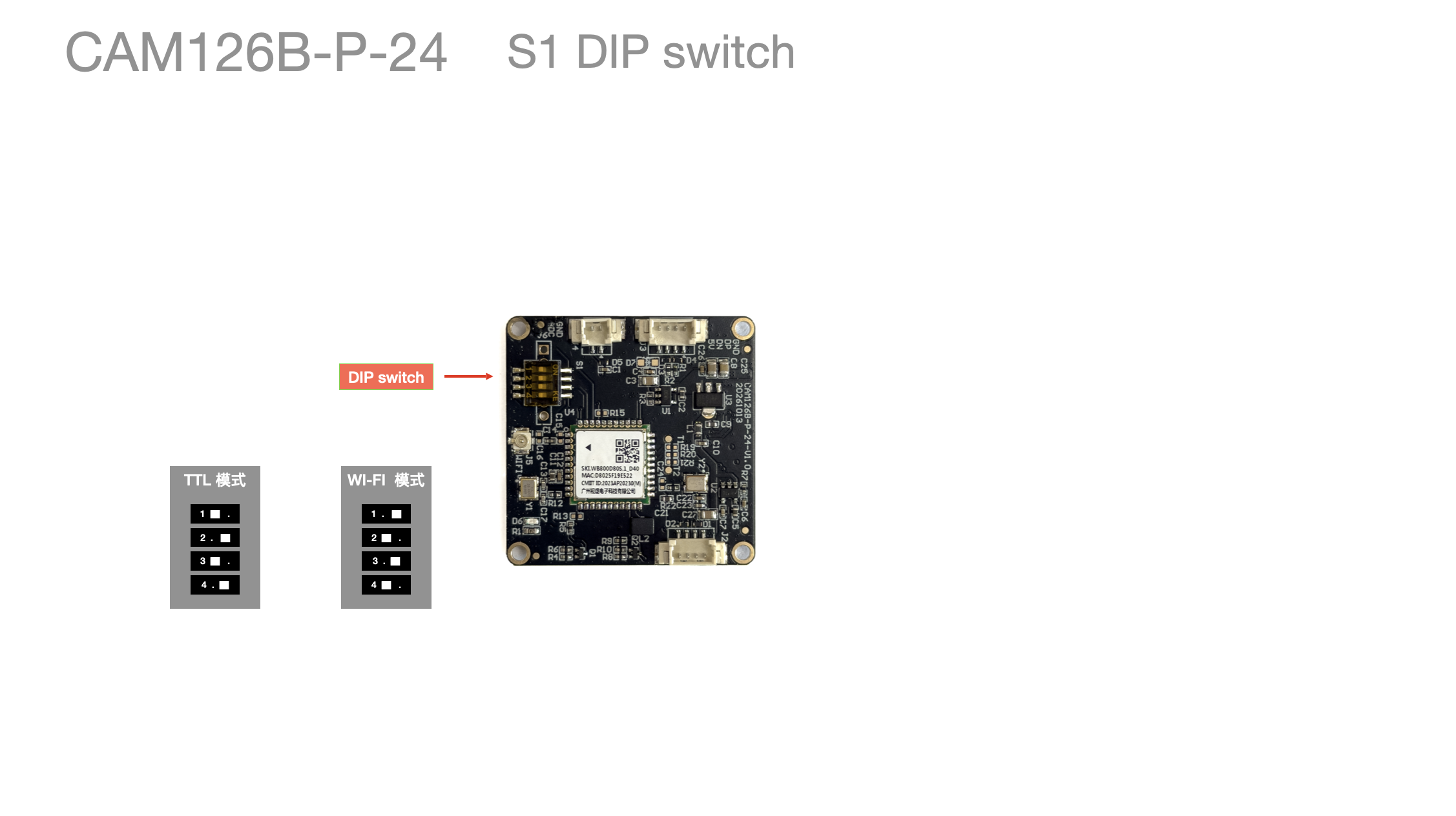

S01 DIP wsitch

引脚号	功能说明	说明
1	UART RX WIFI	1 / 3 拨码开启为 WIFI 功能
2	UART RX O	2 / 4 拨码开启为 TTL 功能
3	UART TX WIFI	1 / 3 拨码开启为 WIFI 功能
4	UART TX O	2 / 4 拨码开启为 TTL 功能

原理图

| 原理图 | 1126-1126BP
24pin.xlsx | 原理图 | 原理图 | Datasheet 1126B-p CAM126B-P-24-V1.0-20261013-原理图.pdf|

RV1126B-P 可参考 RV1126 接法
