接口定义

RK3588-AGV 提供了丰富的接口，具体如下图:

整机接口定义

整机接口

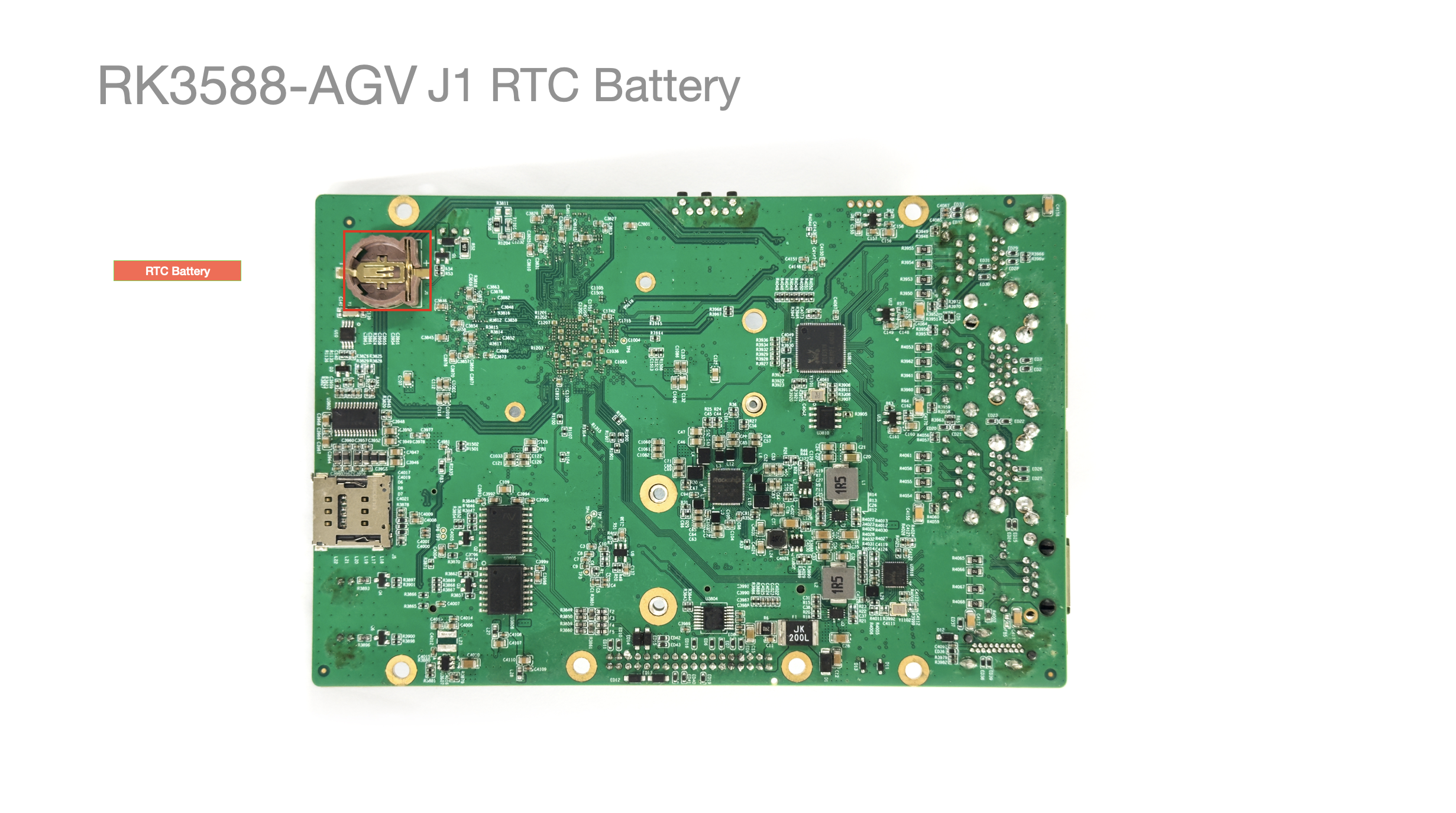

J1 RTC 电池

• CR1220-3V 电池

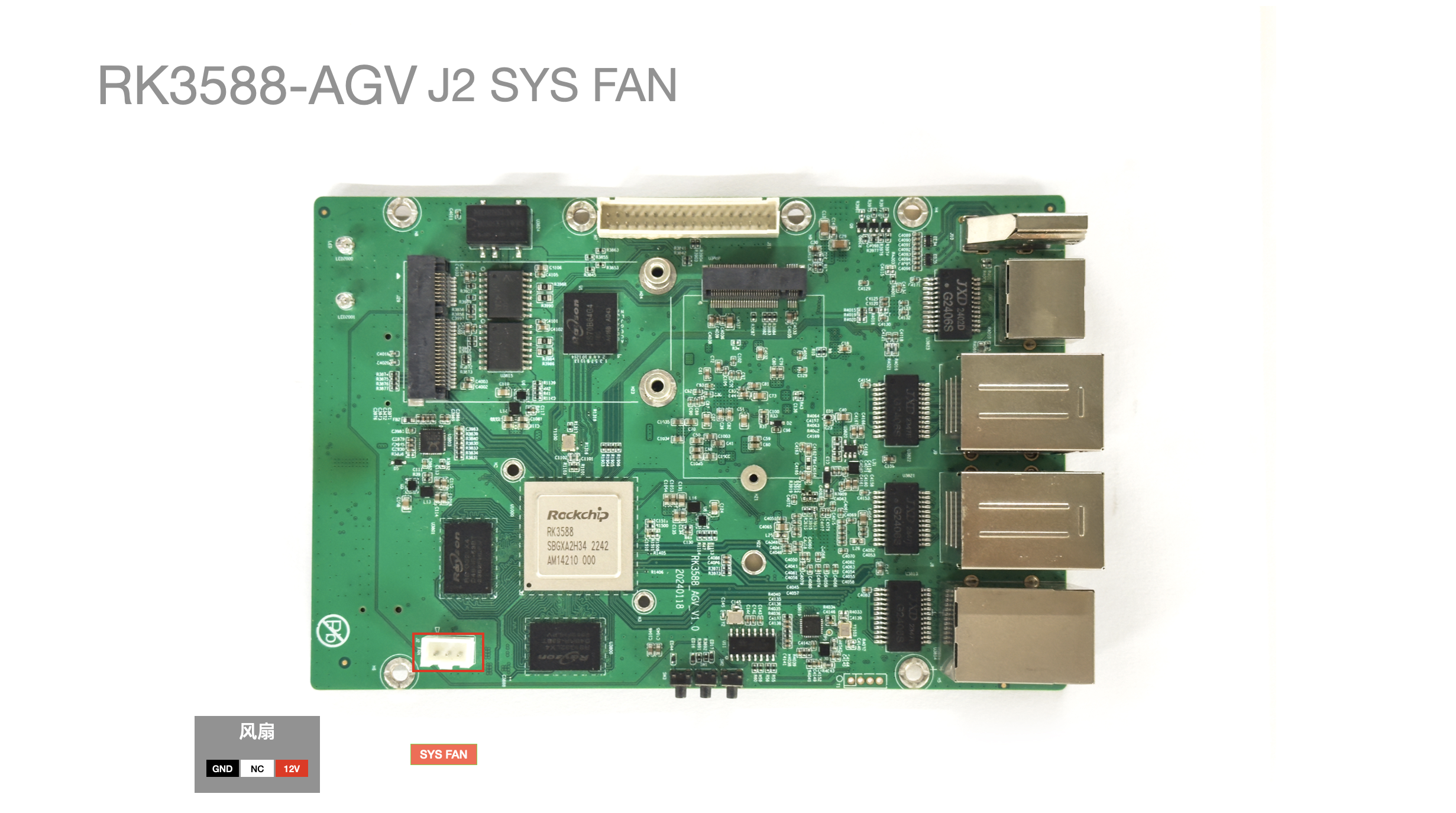

J2 系统风扇

• 支持 12V 风扇

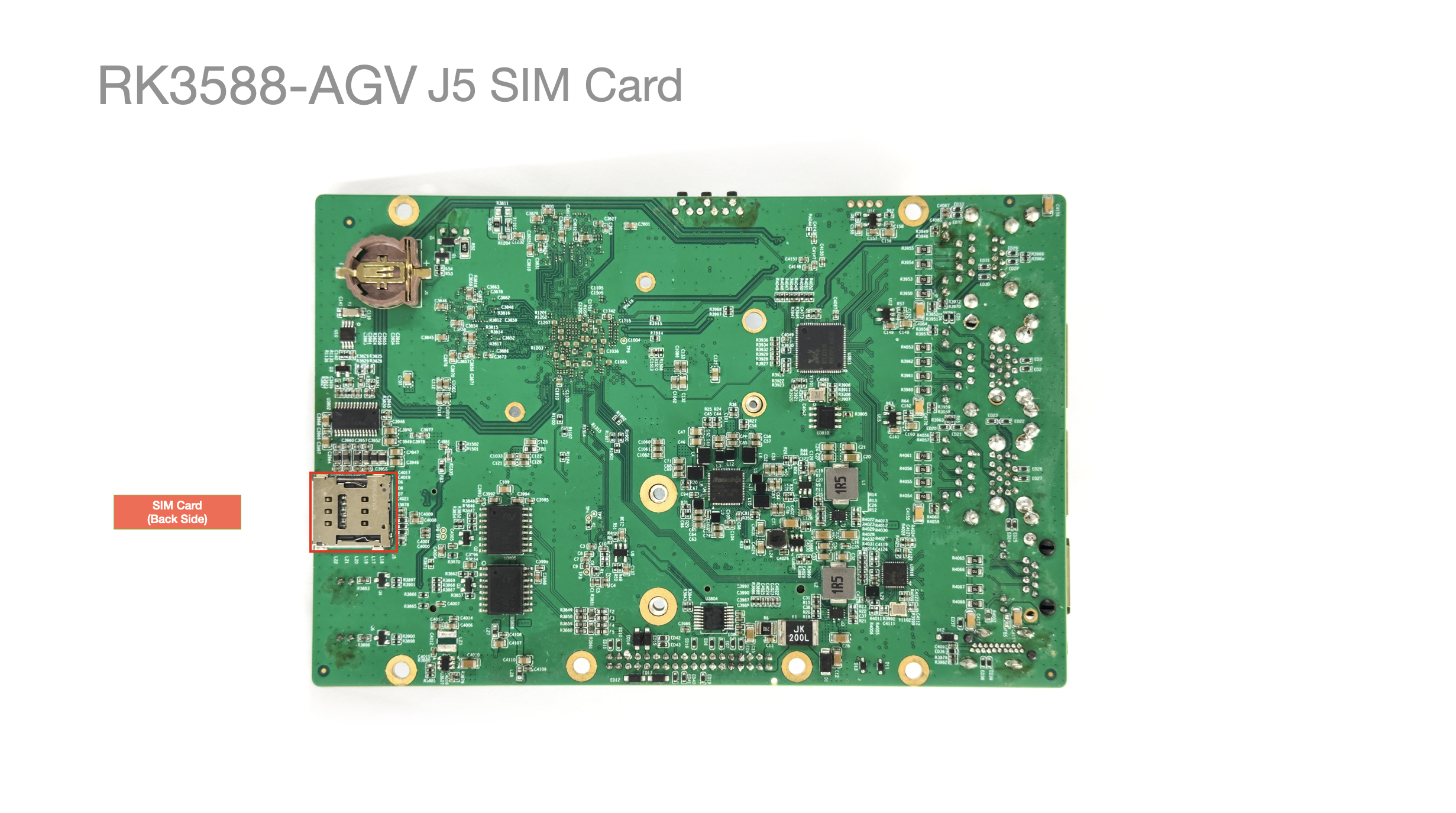

J5 Micro-SIM 卡

• Micro-SIM 卡

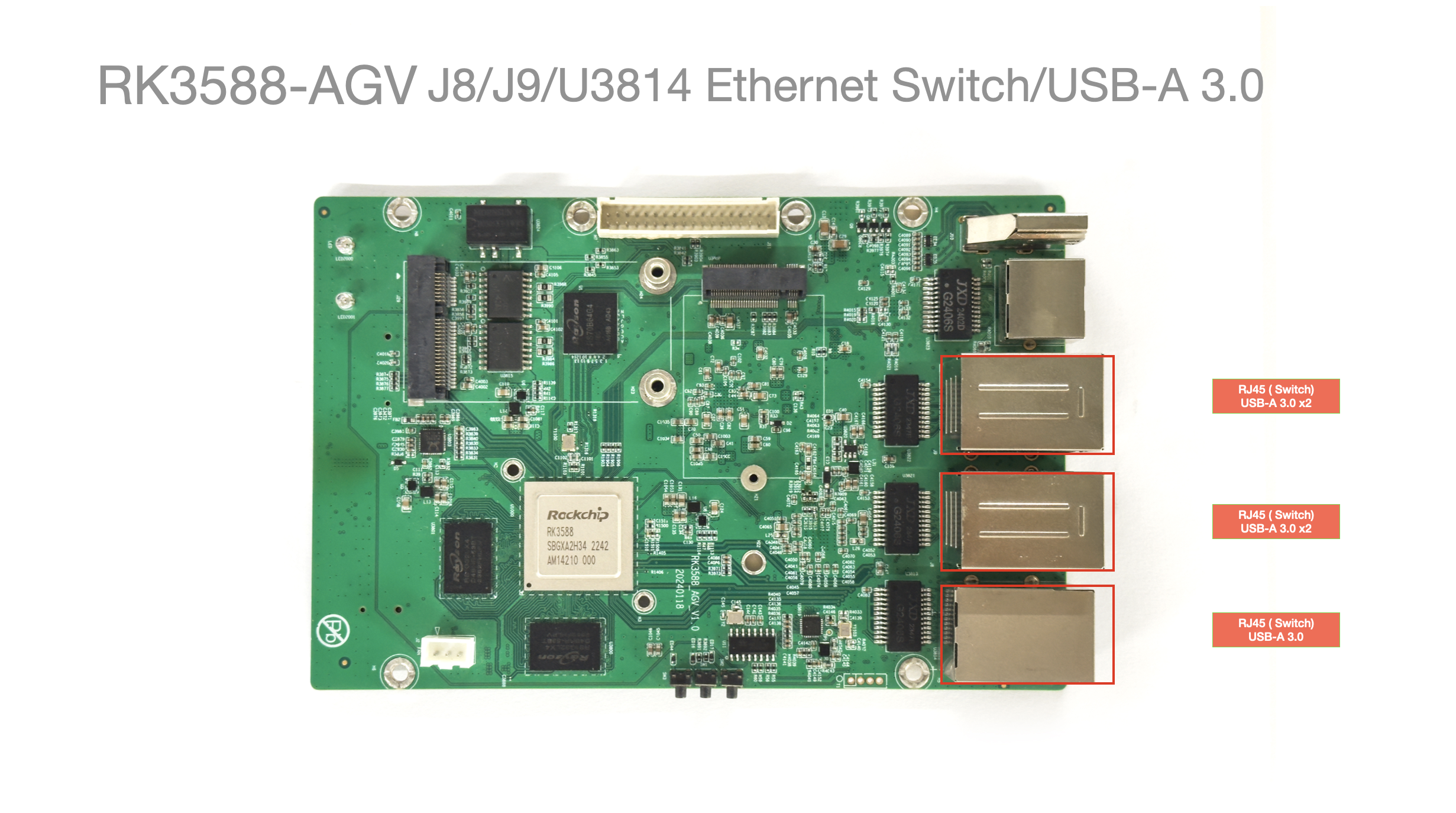

J8/J9/U3814 以太网交换机/USB-A3.0

包含:

• 5个 USB-A 3.0 接口
• 3个 RJ45 以太网交换机接口

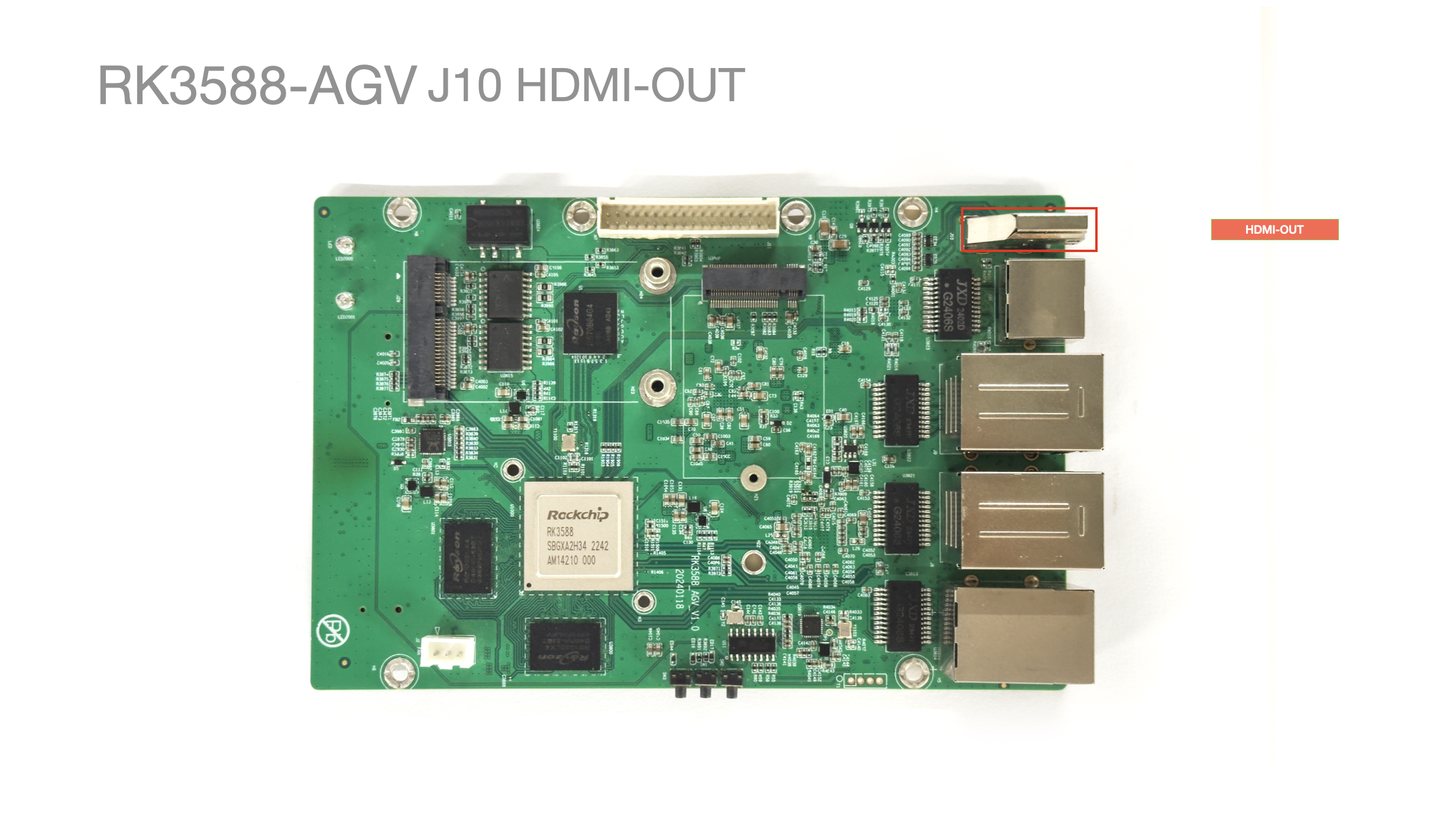

J10 HDMI-OUT

• 支持 HDMI OUT 输出

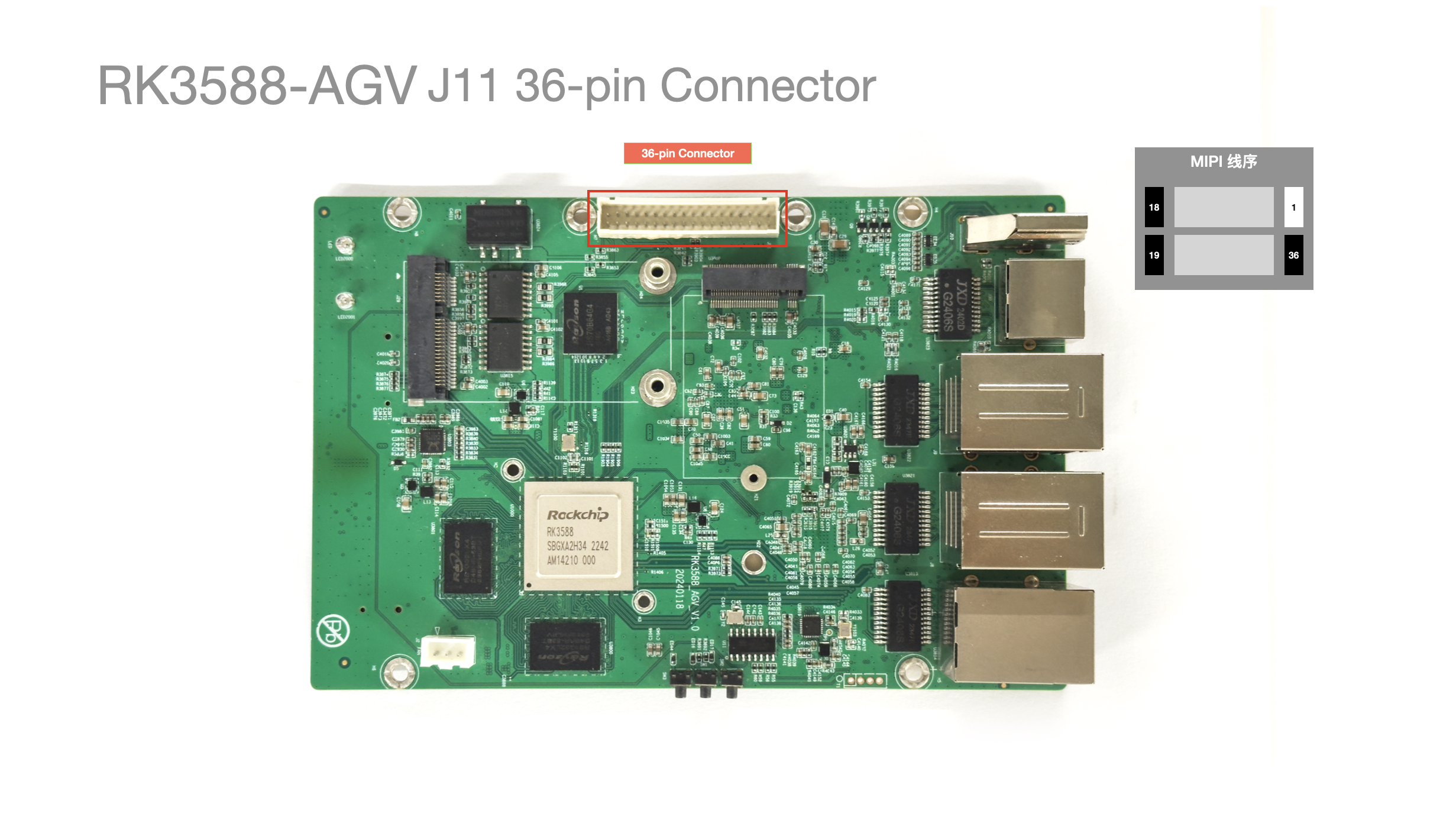

J11 36-PIN 连接器

引脚号	引脚描述	备注
1	VCC_24V 12V	电源输入
2	GND
3	GND
4	Line-IN_N	音频输入
5	Line-IN_P
6	GND
7	GND
8	UART2_TX_3V3	ttyS2(debug)
9	GND
10	CAN0L	CAN0
11	CAN0H
12	GND
13	RS485_B1	ttyS4
14	RS485_A1
15	GND
16	UART6_TX ttyS6
17	UART6_RX
18	GPIO1_A6	gpio38
19	RS232_RX1	ttyS0
20	RS232_TX1
21	GND
22	RS485_A2	ttyS7
23	RS485_B2
24	GND
25	CAN1H	CAN1
26	CAN1L
27	GND
28	UART2_RX_3V3	ttyS2(debug)
29	GND
30	SPK_LP	音频输出
31	SPK_LN
32	SPK_RN
33	SPK_RP
34	GND
35	GND
36	VCC_24V	12V-24V 电源输入

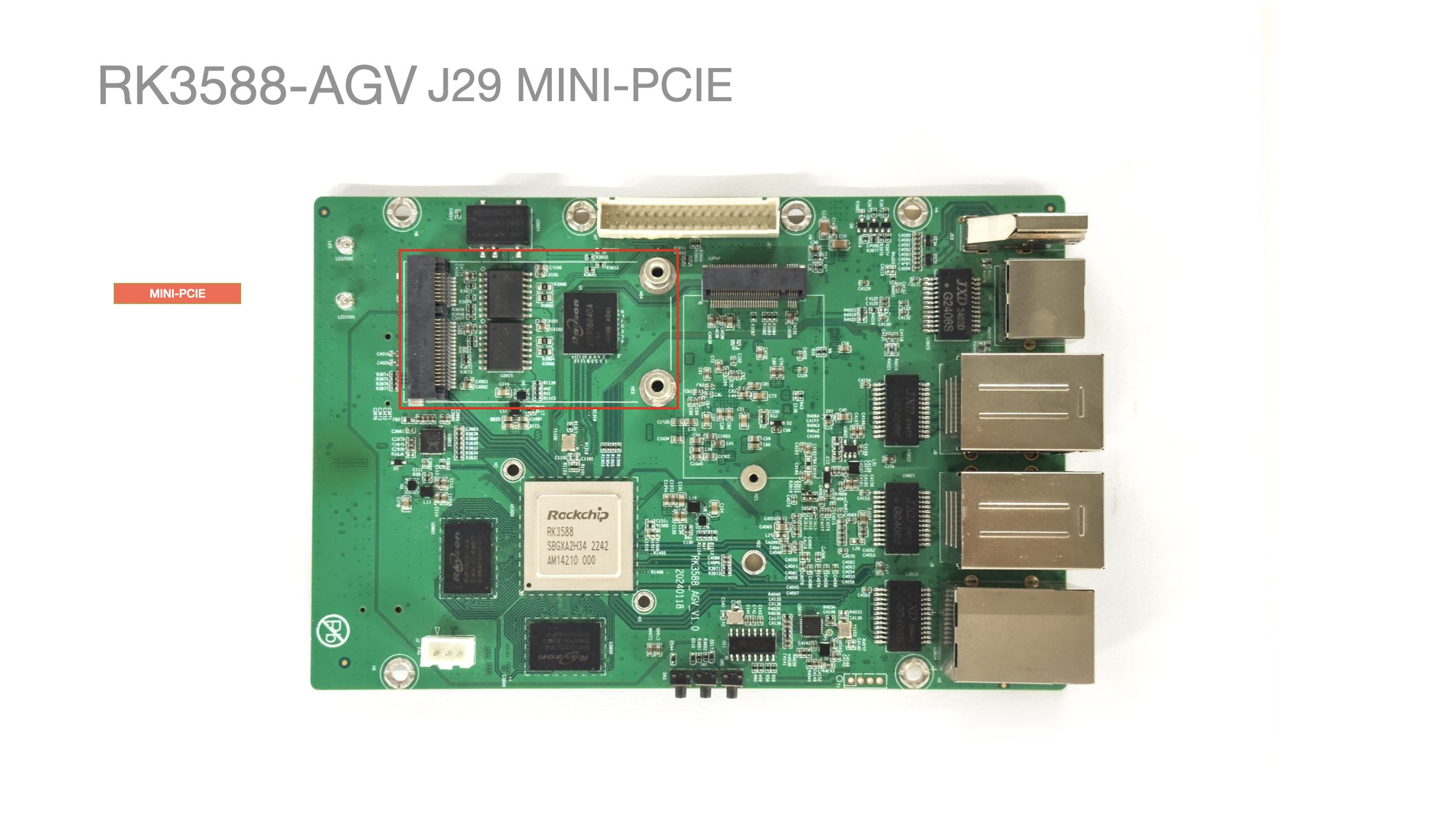

J29 MINI-PCIE

• 一个 MINI PCIE

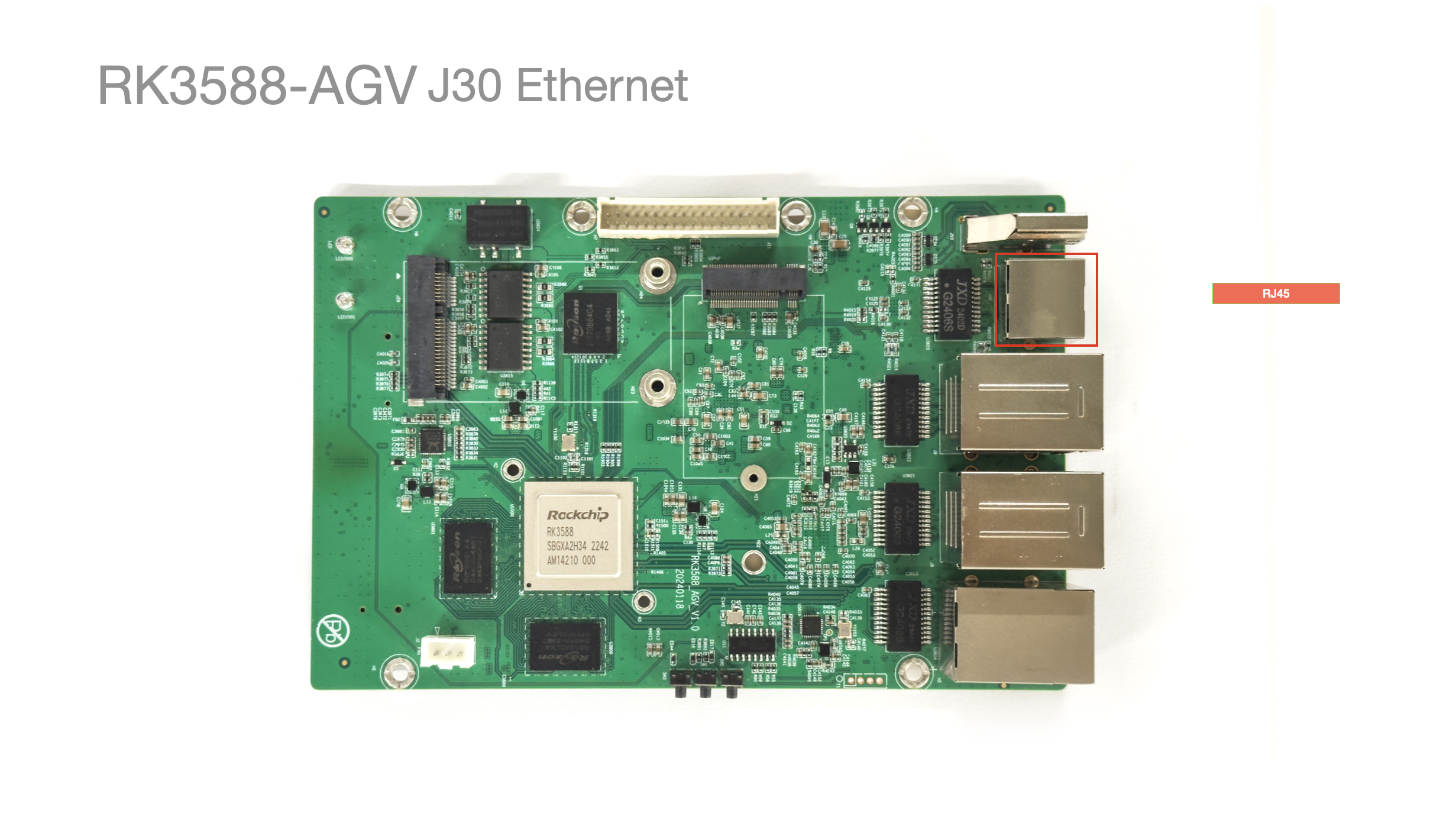

J30 以太网

• 独立以太网卡(非交换机)

SW3/SW1/SW2 按钮

• 升级系统请按 SW3 BOOT 按钮再通电启动

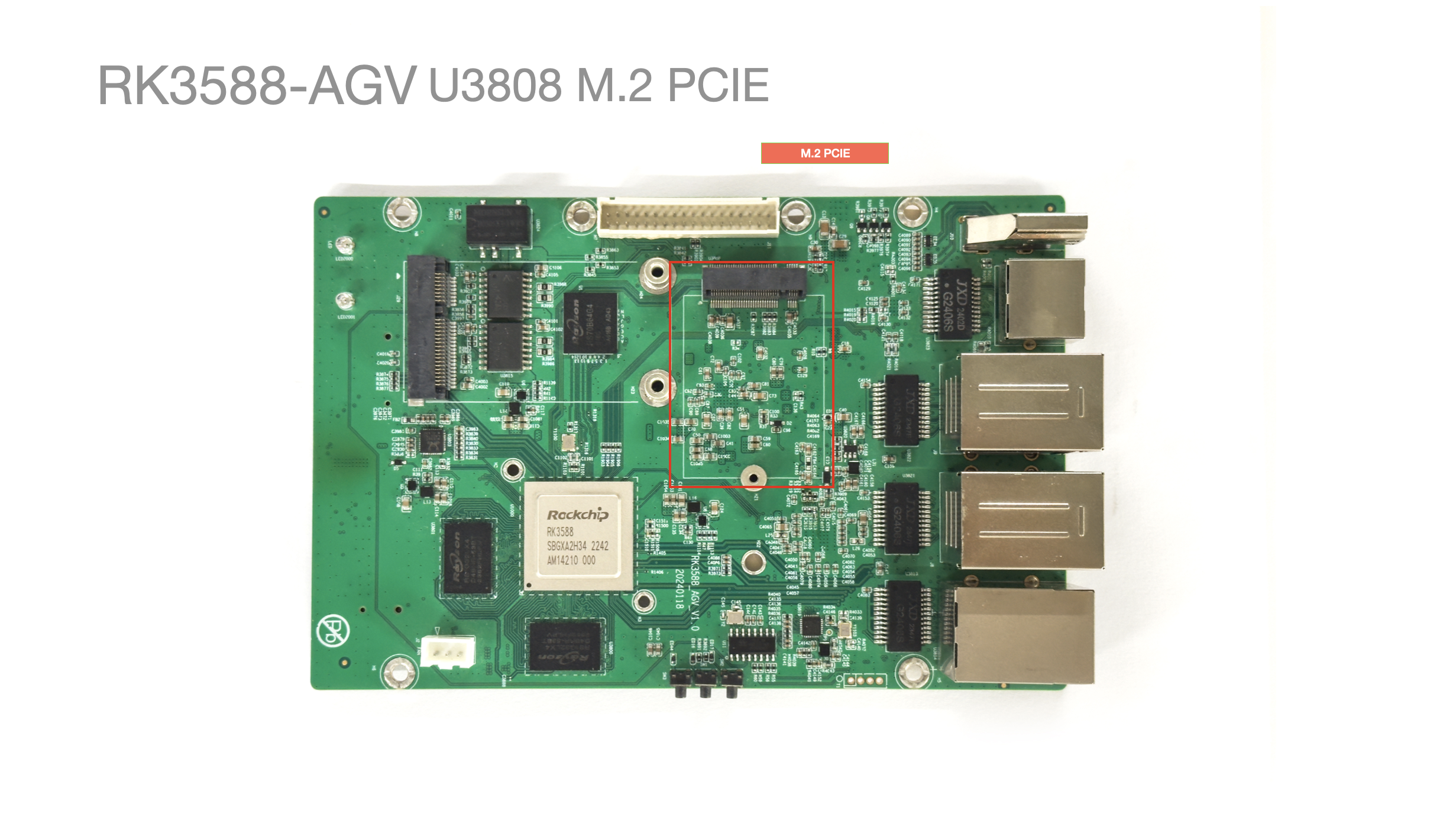

U3808 M.2 PCIE 接口

• 可以进行 M.2 PCIE 扩展
