接口定义

IM2290 提供了丰富的接口，具体如下图:

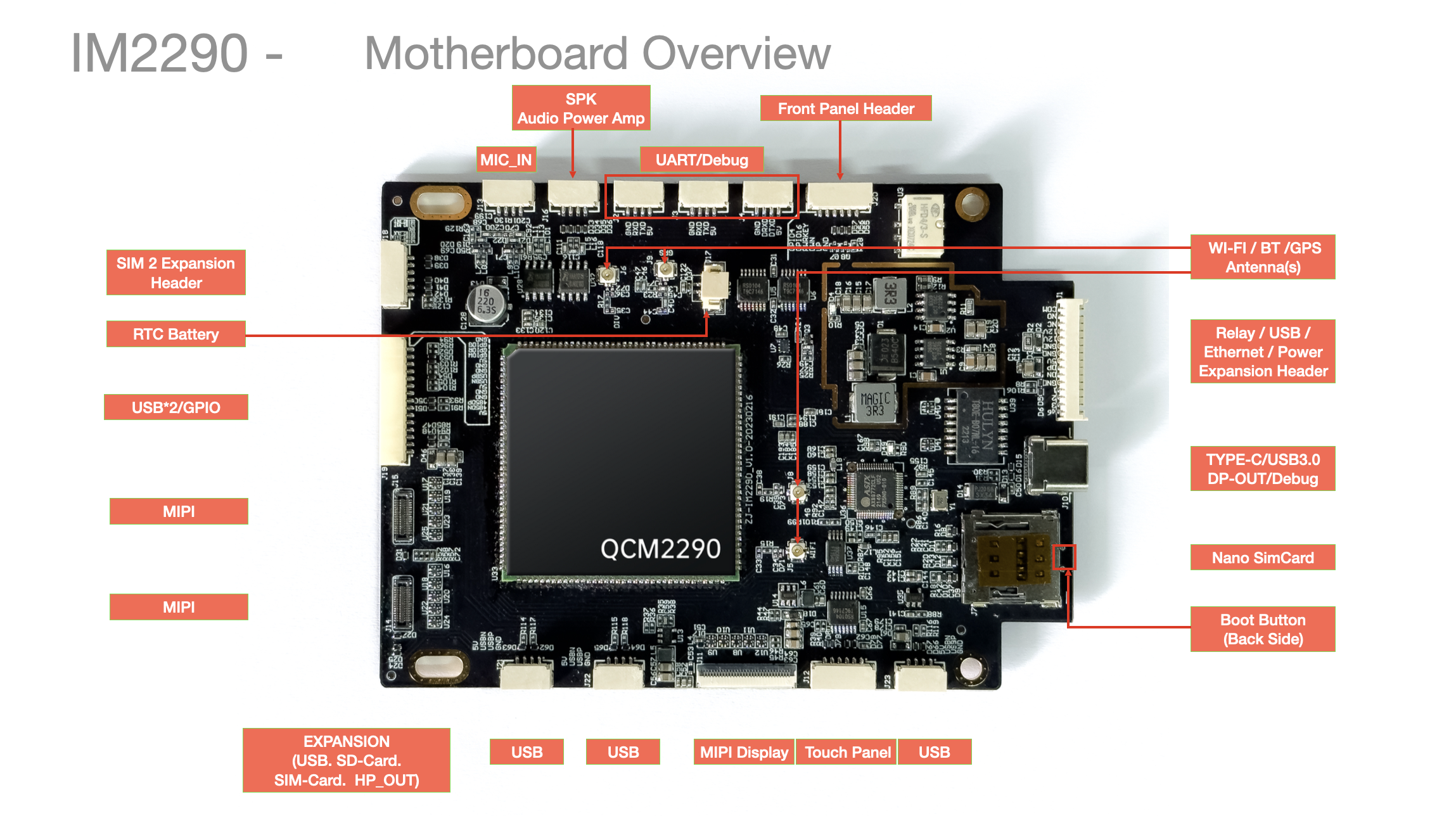

整机接口定义

整机接口

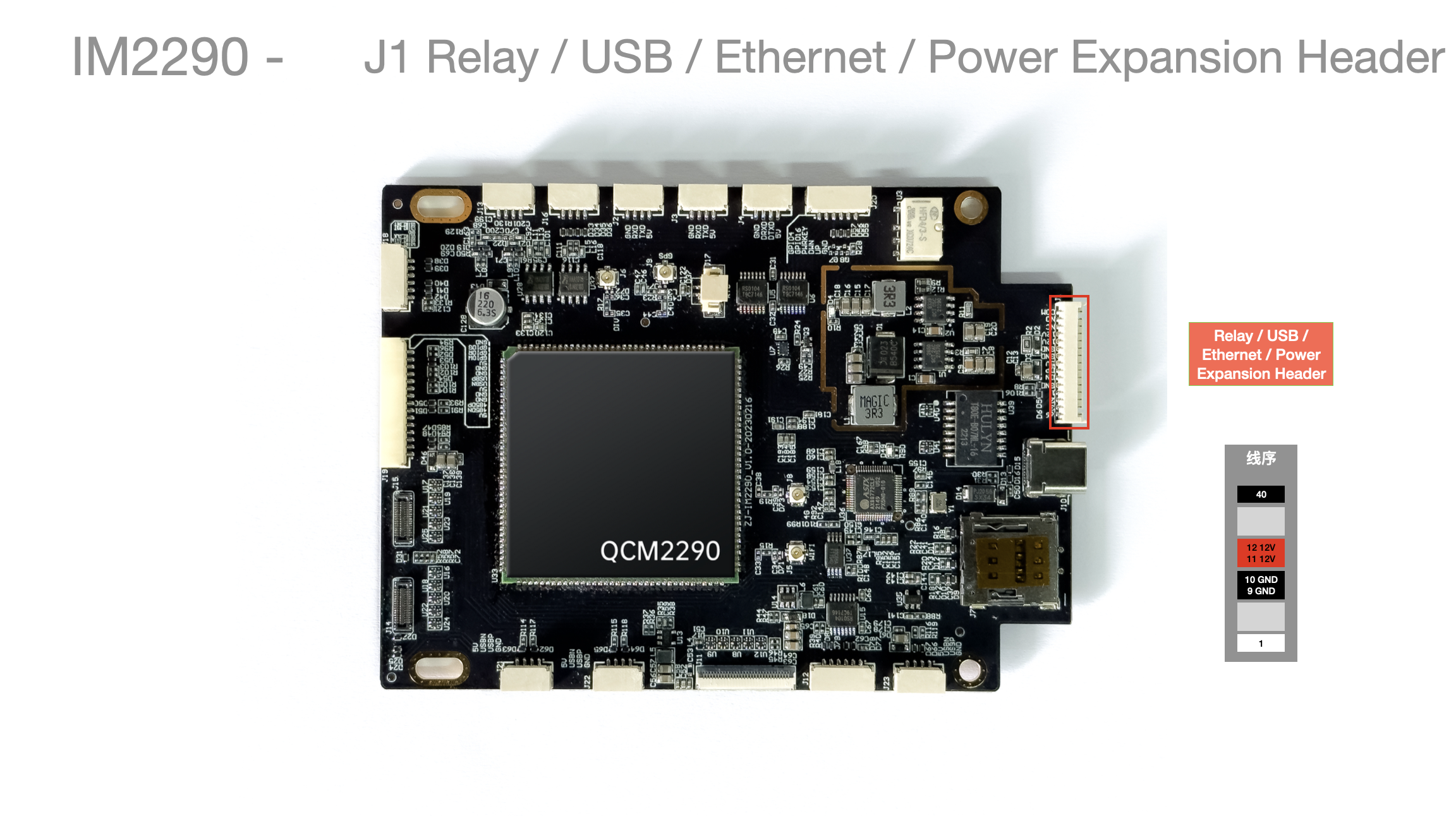

J1 继电器/USB/网口/电源

引脚号	设备名称	备注
1	T_TB_N	以太网 T_TB_N : 6
2	T_TB_P	以太网 T_TB_P : 3
3	T_TA_N	以太网 T_TA_N : 2
4	T_TA_P	以太网 T_TA_P : 1
5	GND	USB
6	USB2_DN	USB
7	USB2_DP	USB
8	5V	USB
9	GND	电源
10	GND	电源
11	12V	电源
12	12V	电源
13	NC	继电器 NC:常闭
14	NO	继电器 NO:常开
15	COM	继电器 COM：GPIO31

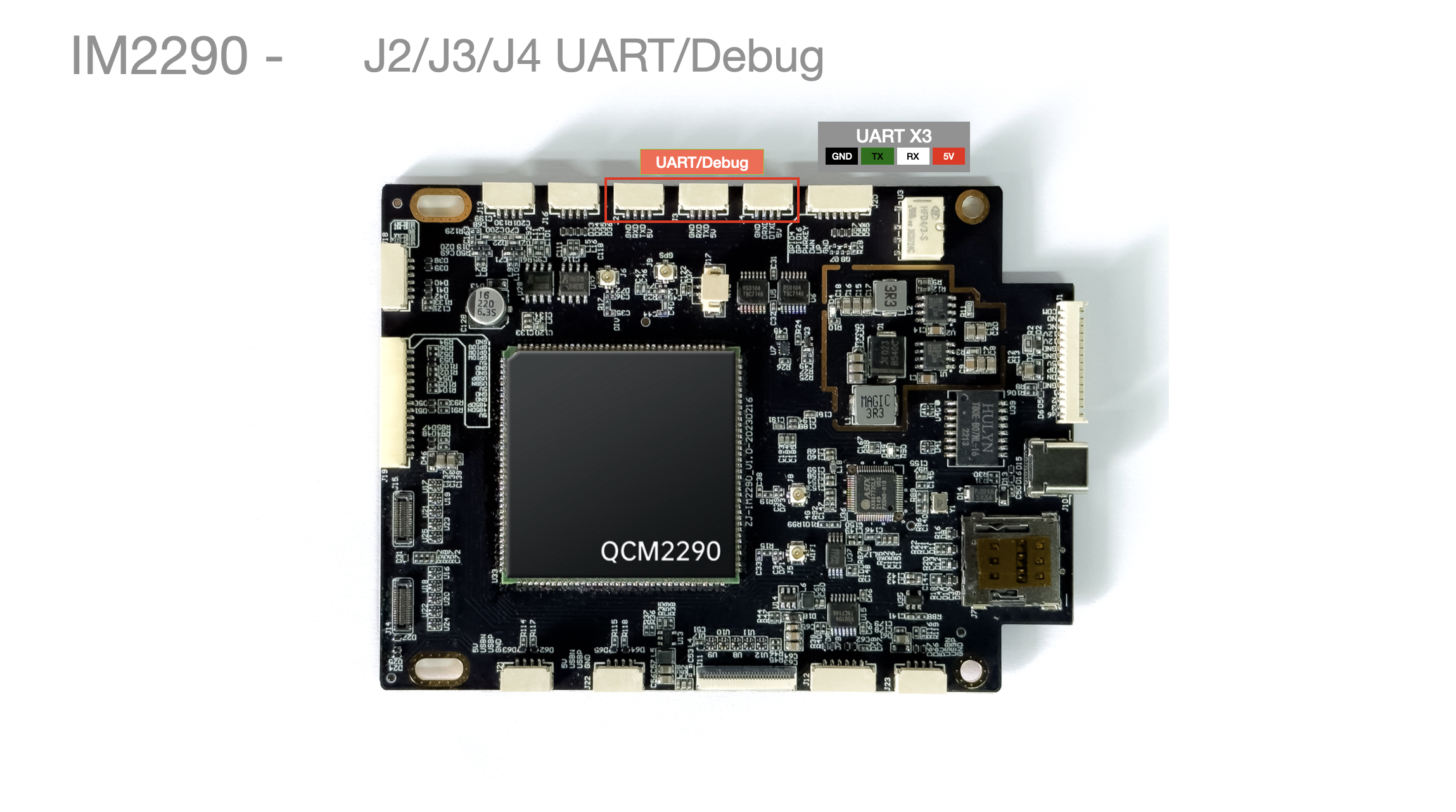

J2、J3、J4、 串口

引脚号	设备名称	备注
J2 1	GND	ttyHS1
J2 2	RXD	ttyHS1
J2 3	TXD	ttyHS1
J2 4	5V	ttyHS1
J3 1	GND	ttyHS2
J3 2	RXD	ttyHS2
J3 3	TXD	ttyHS2
J3 4	5V	ttyHS2
J4 1	GND	ttyHS3 原 Debug UART 接口
J4 2	RXD	ttyHS3 原 Debug UART 接口
J4 3	TXD	ttyHS3 原 Debug UART 接口
J4 4	5V	ttyHS3 原 Debug UART 接口

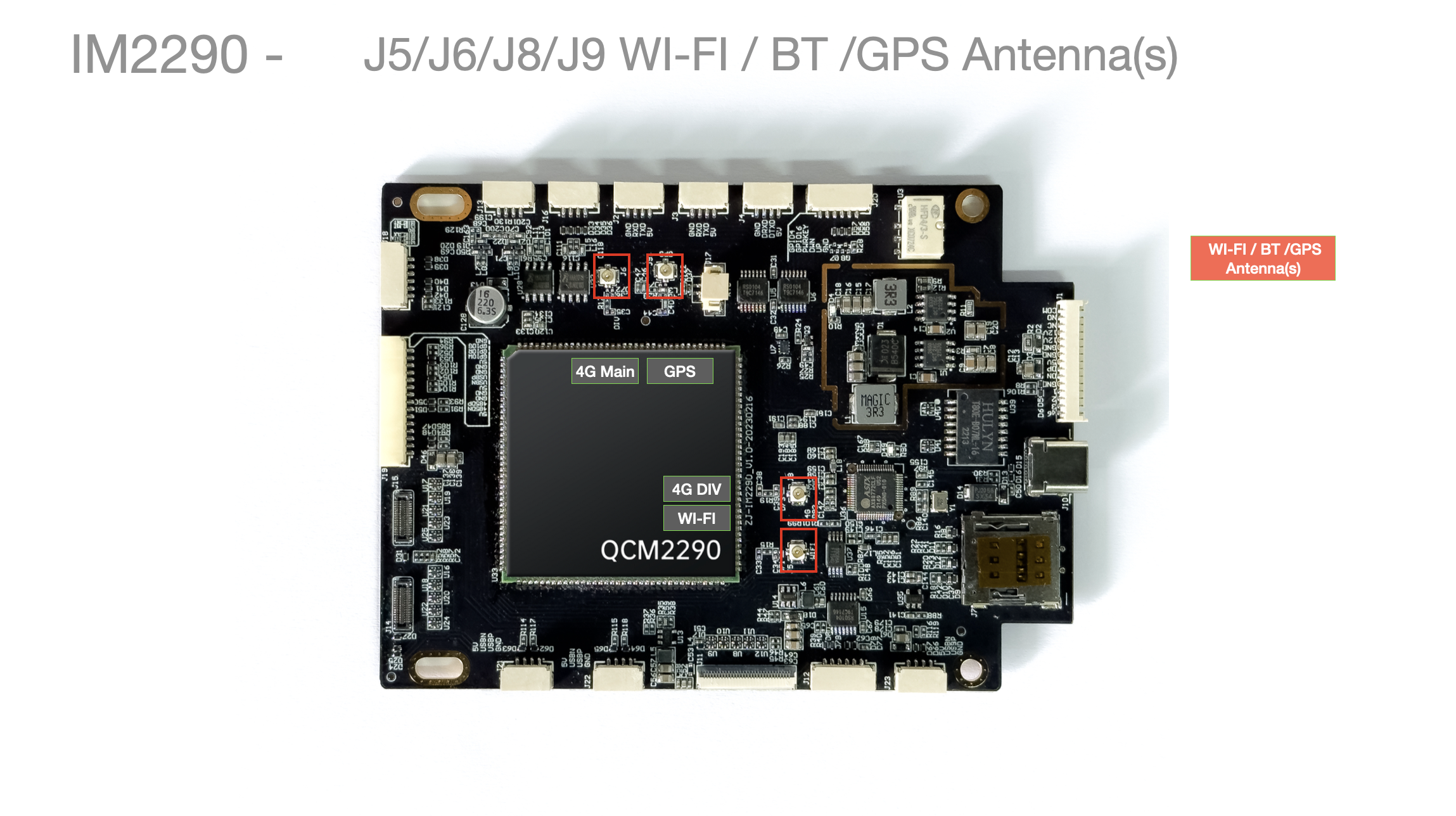

J5、J6、J8、J9 天线接口

引脚号	设备名称	备注
J5	WIFI 天线座
J6	4G 副天线座
J8	4G 主天线座
J9	GPS 天线座

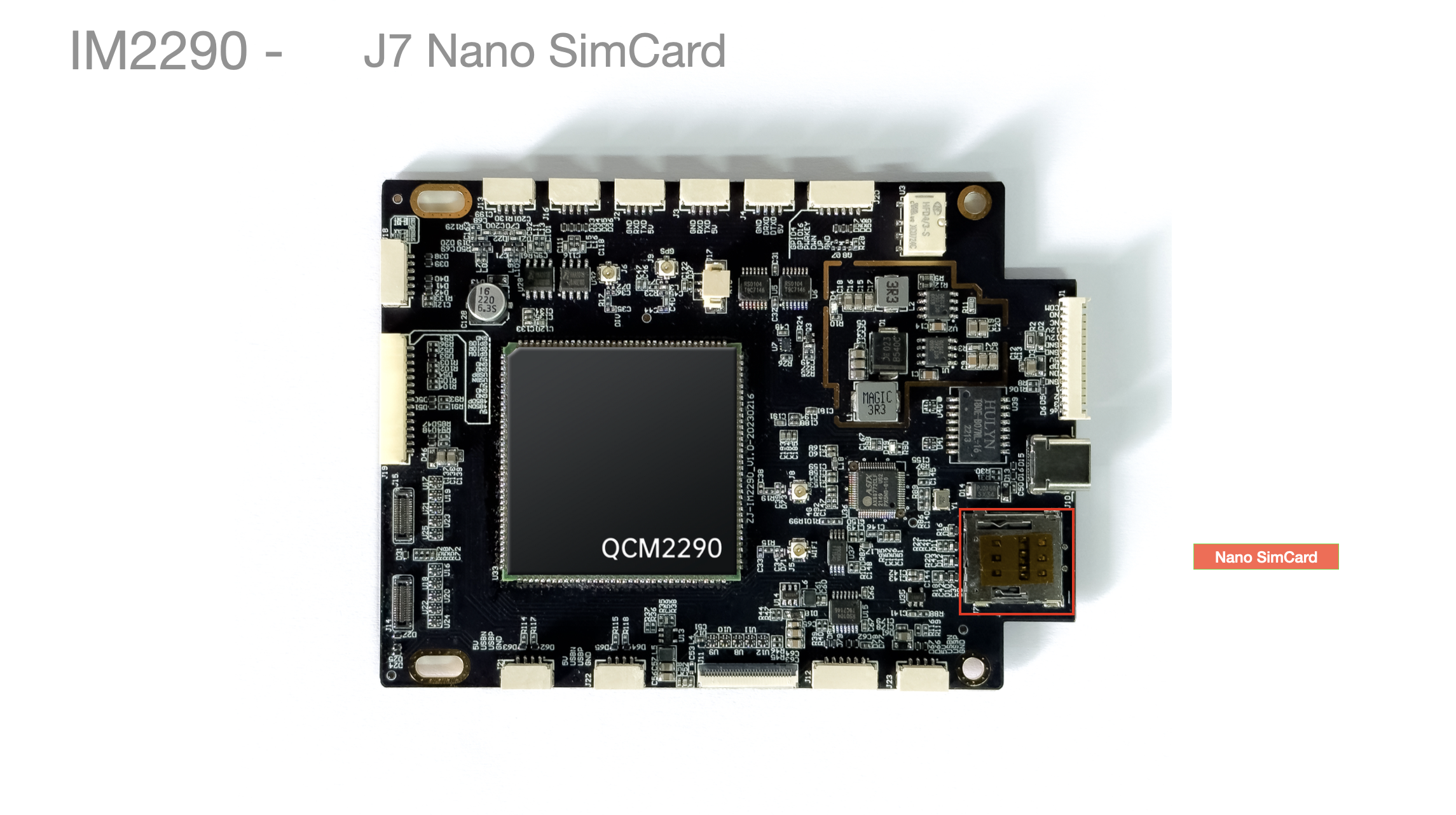

J7 Nano SIM 卡座

• Nano SIM 卡座

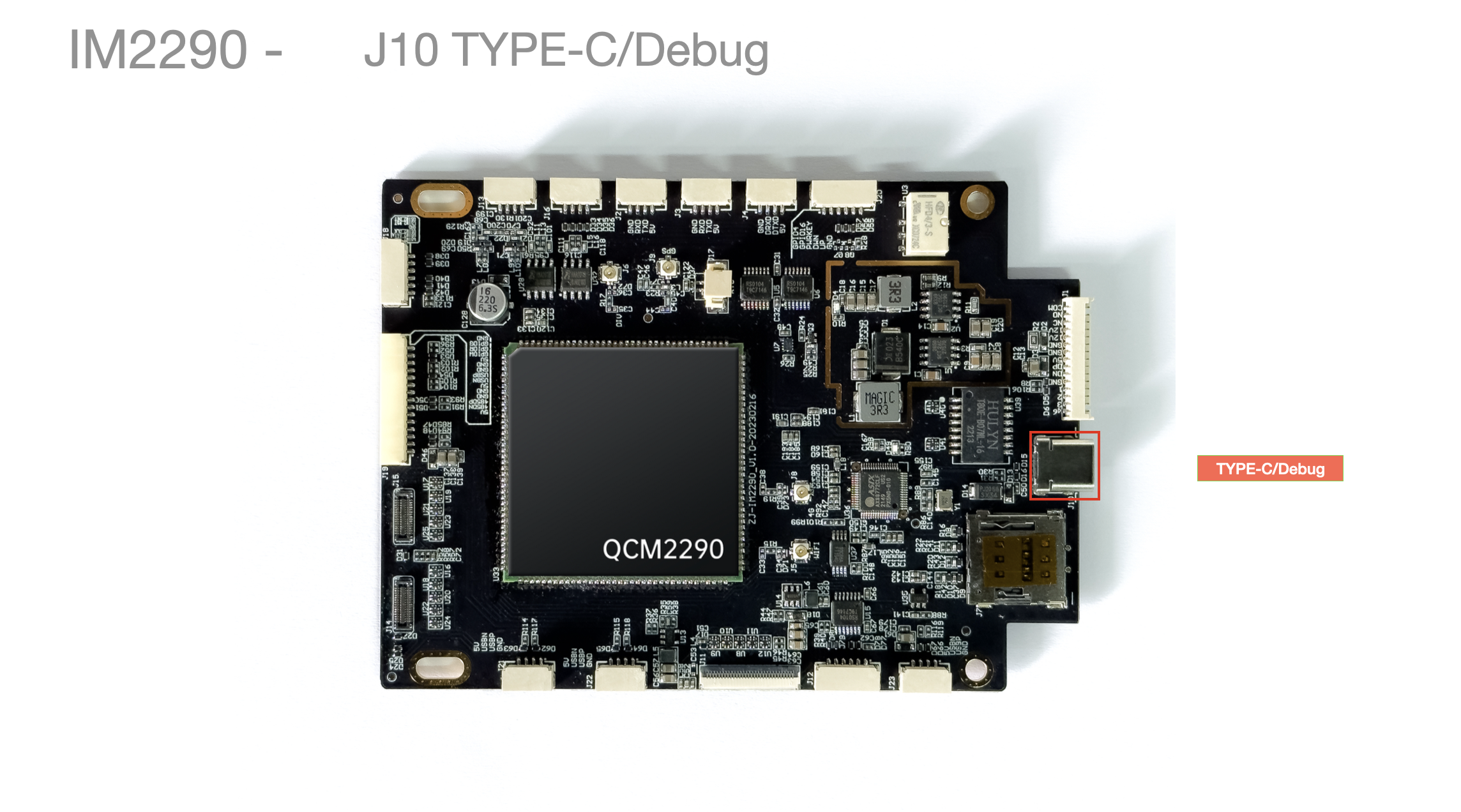

J10 type-C 接口

• IM2290 控制板提供 TYPE-C 接口，用于模组系统固件升级。

• 注意：type-c 供电后，会使 hub 芯片停止工作，usb 接口将会失去作用。

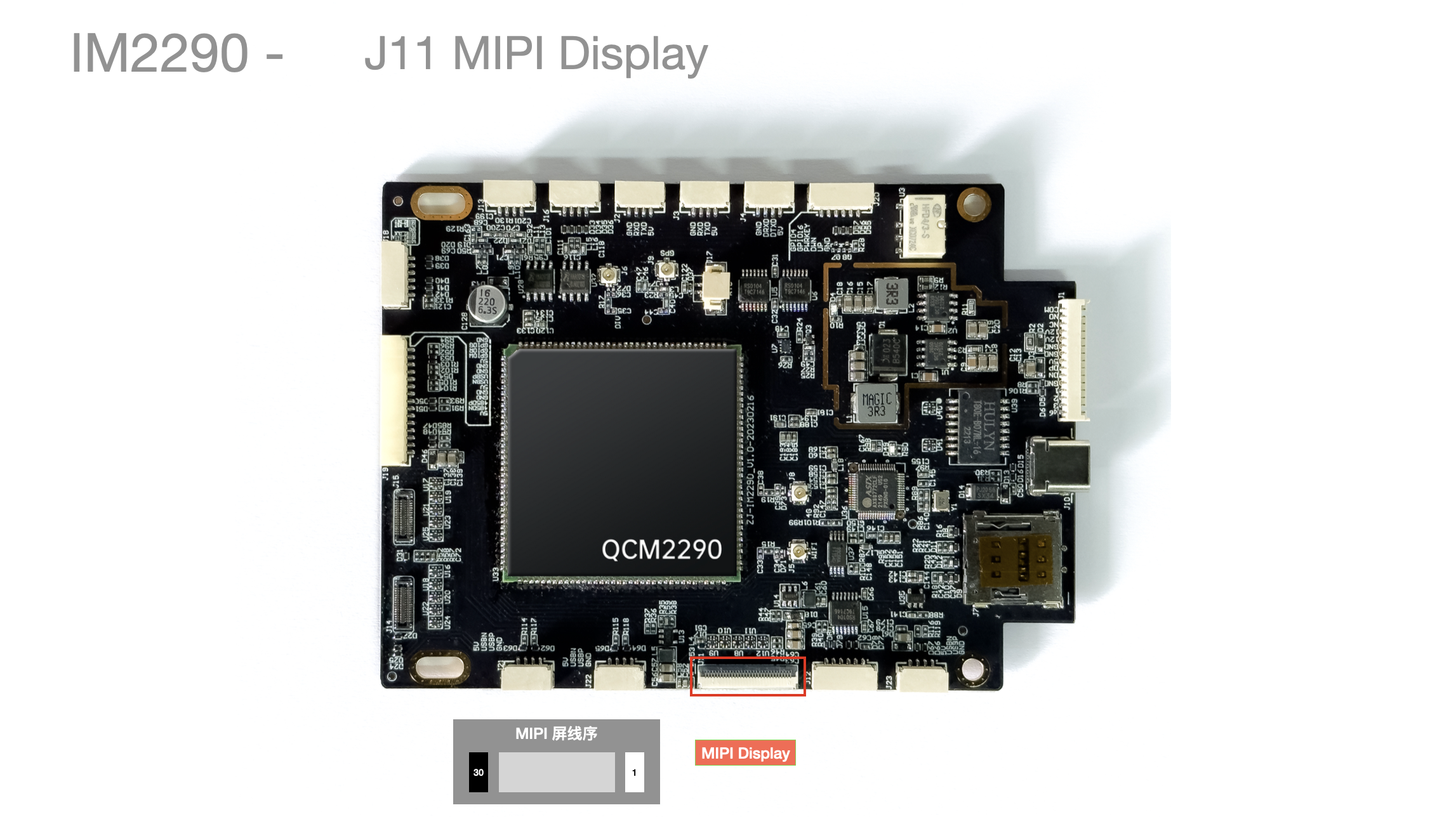

J11 MIPI 主屏幕接口

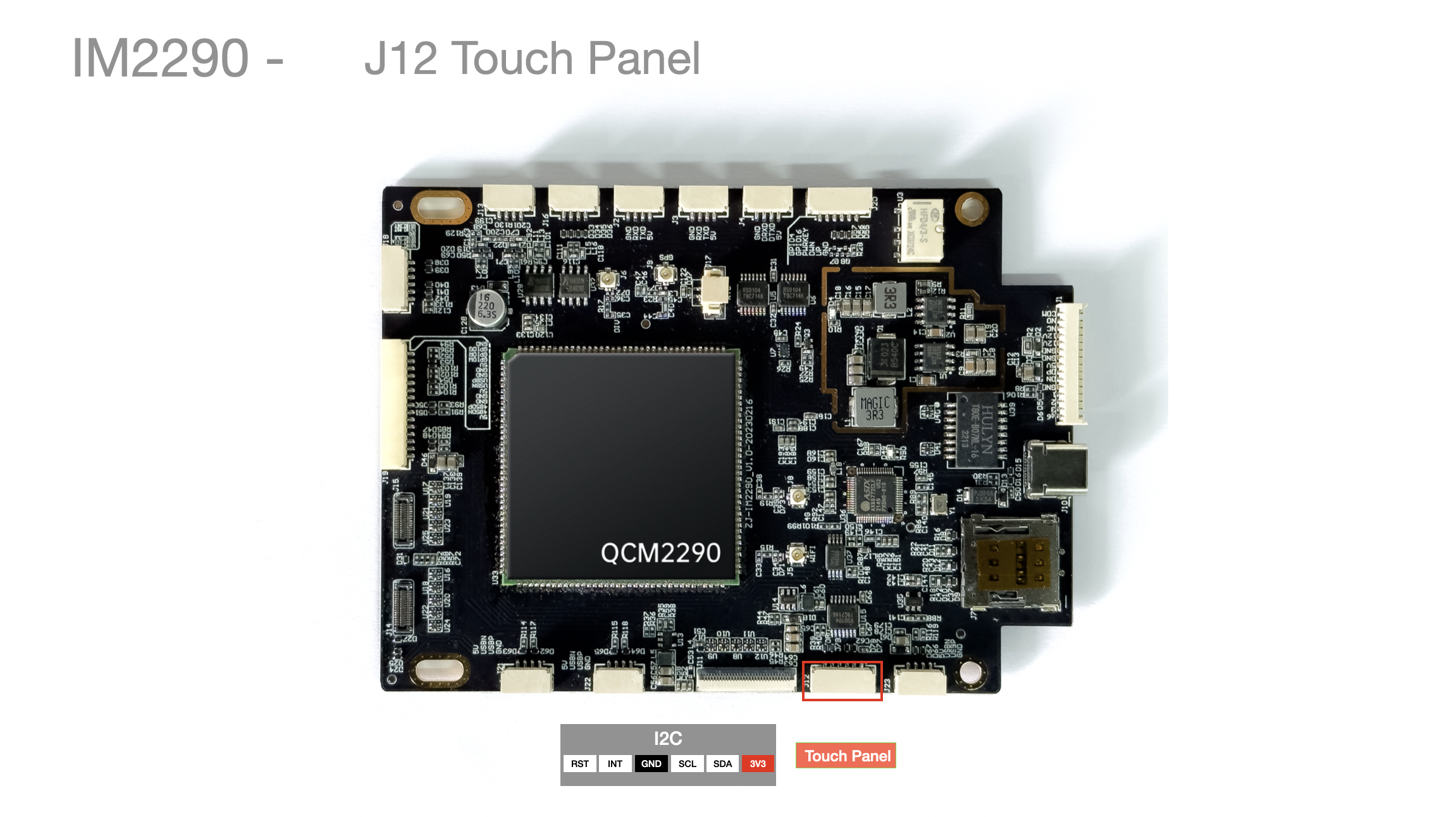

J12 TP 触摸接口

引脚号	设备名称	备注
1	3V3_TP
2	TP_SDA
3	TP_SCL
4	GND
5	TP_INT1
6	TP_RST

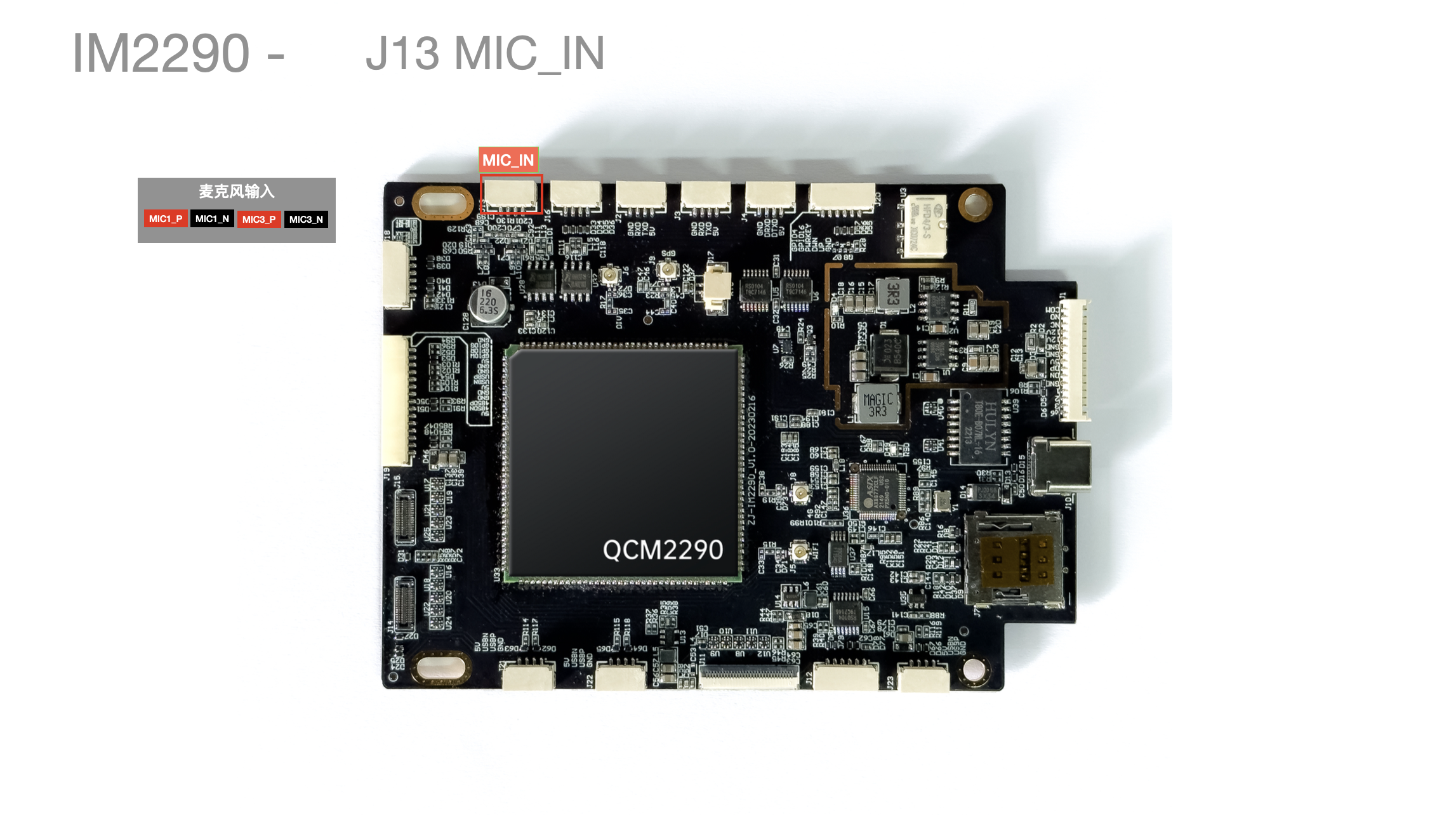

J13 MIC 接口

引脚号	设备名称	备注
1	MIC1_P
2	MIC1_N
3	MIC3_P
4	MIC3_N

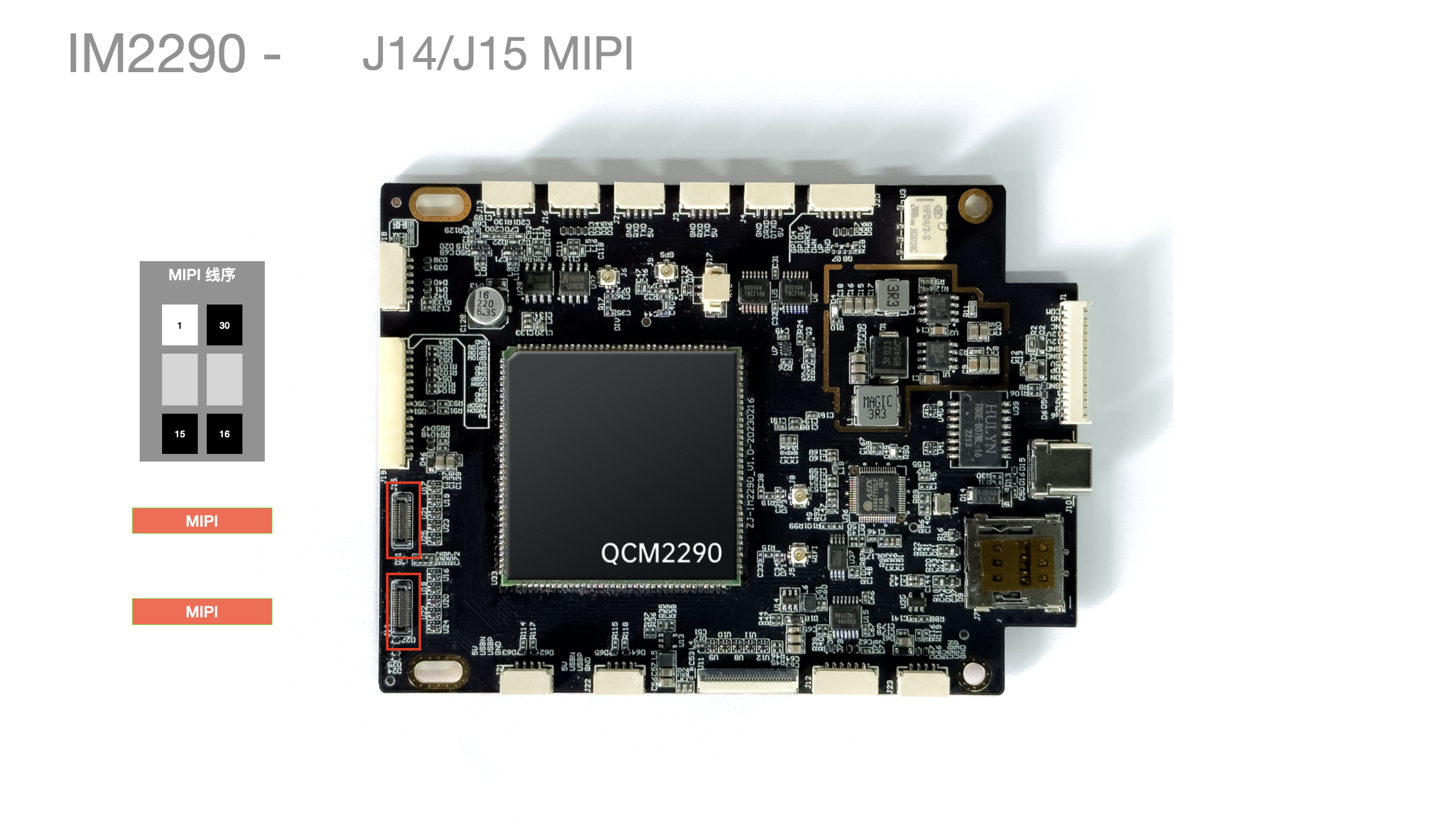

J14、J15 MIPI 摄像头

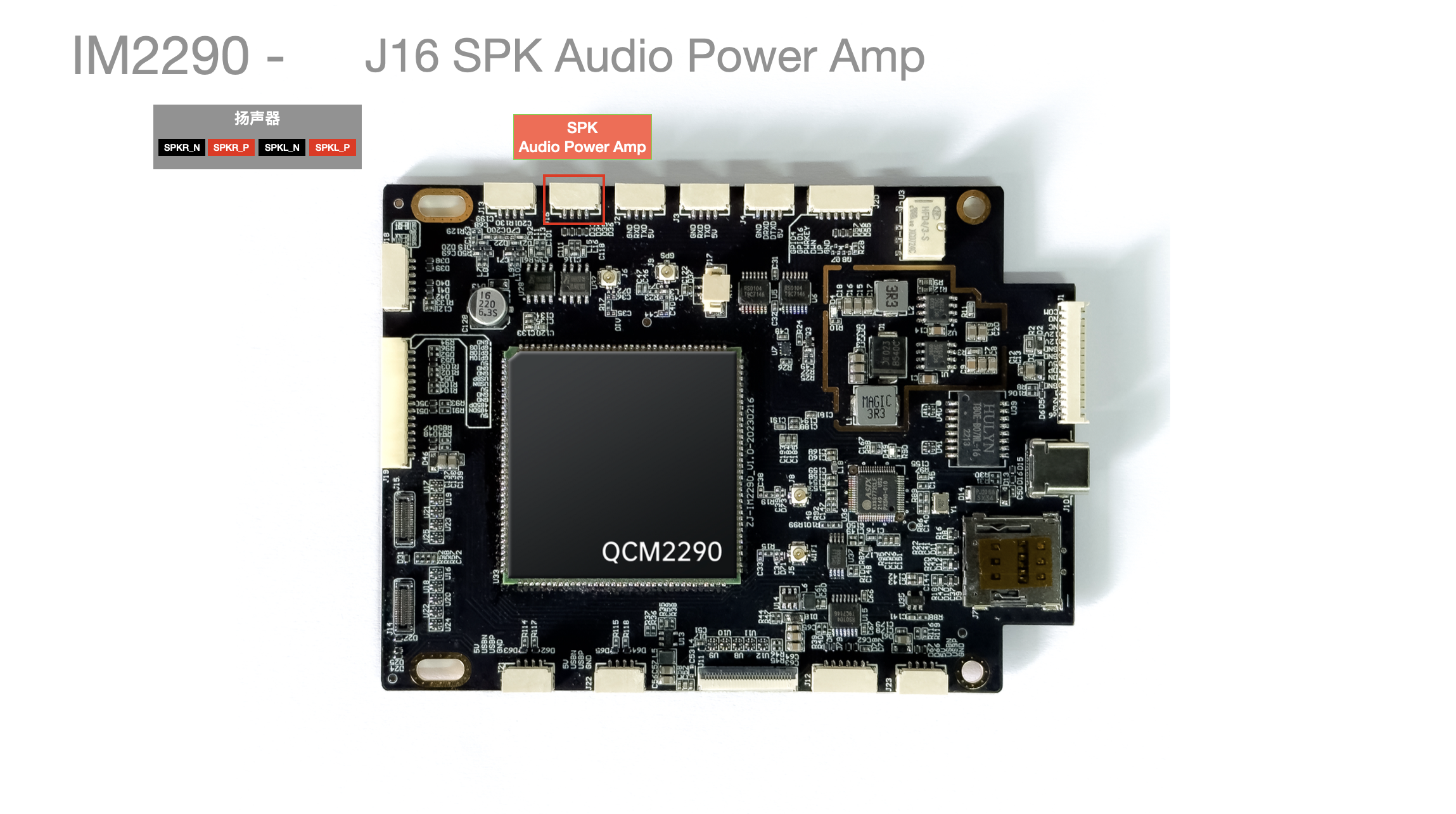

J16 喇叭

4 欧 3W

引脚号	设备名称	备注
1	SPKRN	右声道
2	SPKRP	右声道
3	SPKLN	左声道
4	SPKLP	左声道

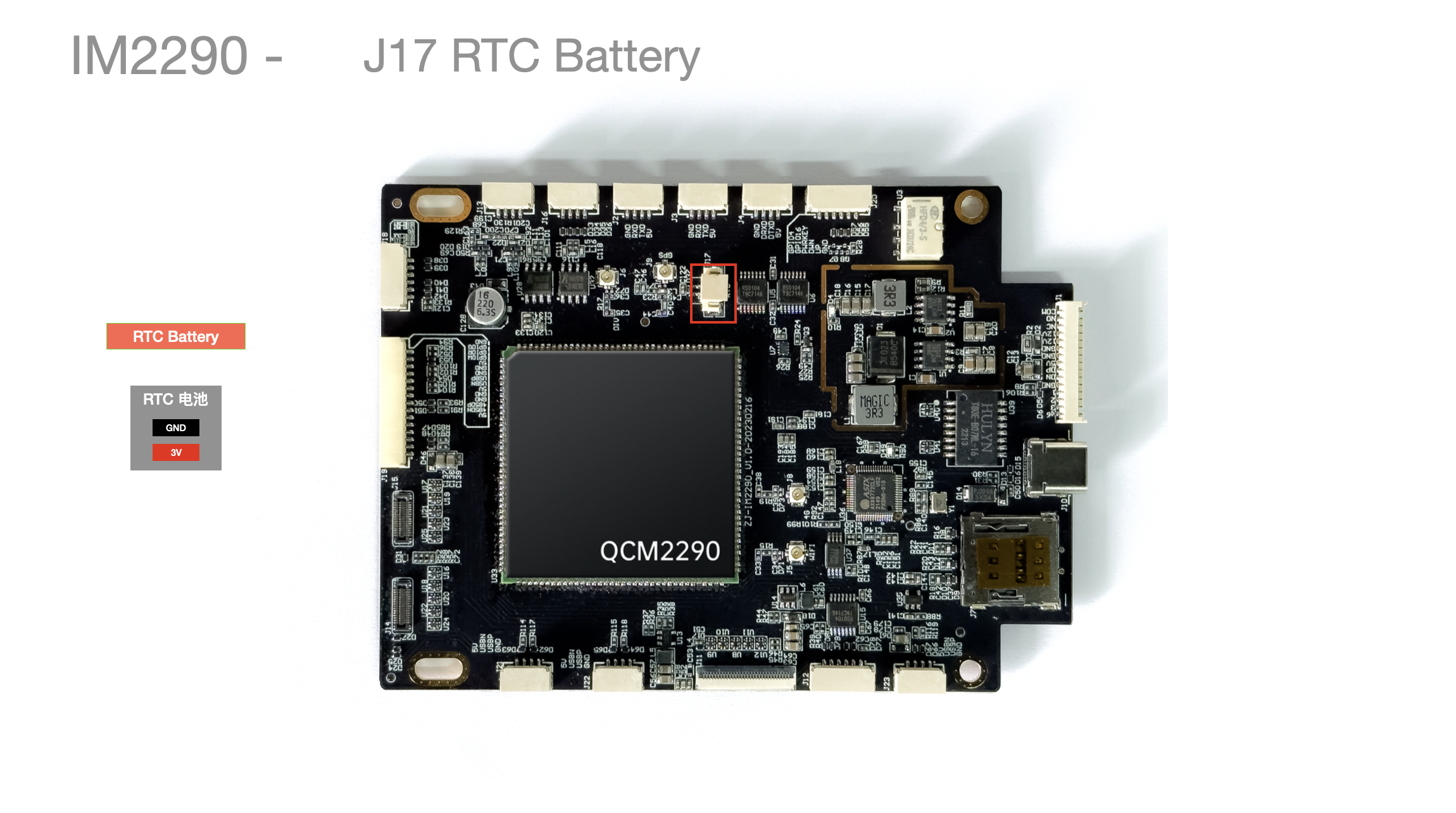

j17 RTC 电池

引脚号	设备名称	备注
1	RTC	3V
2	GND	右声道

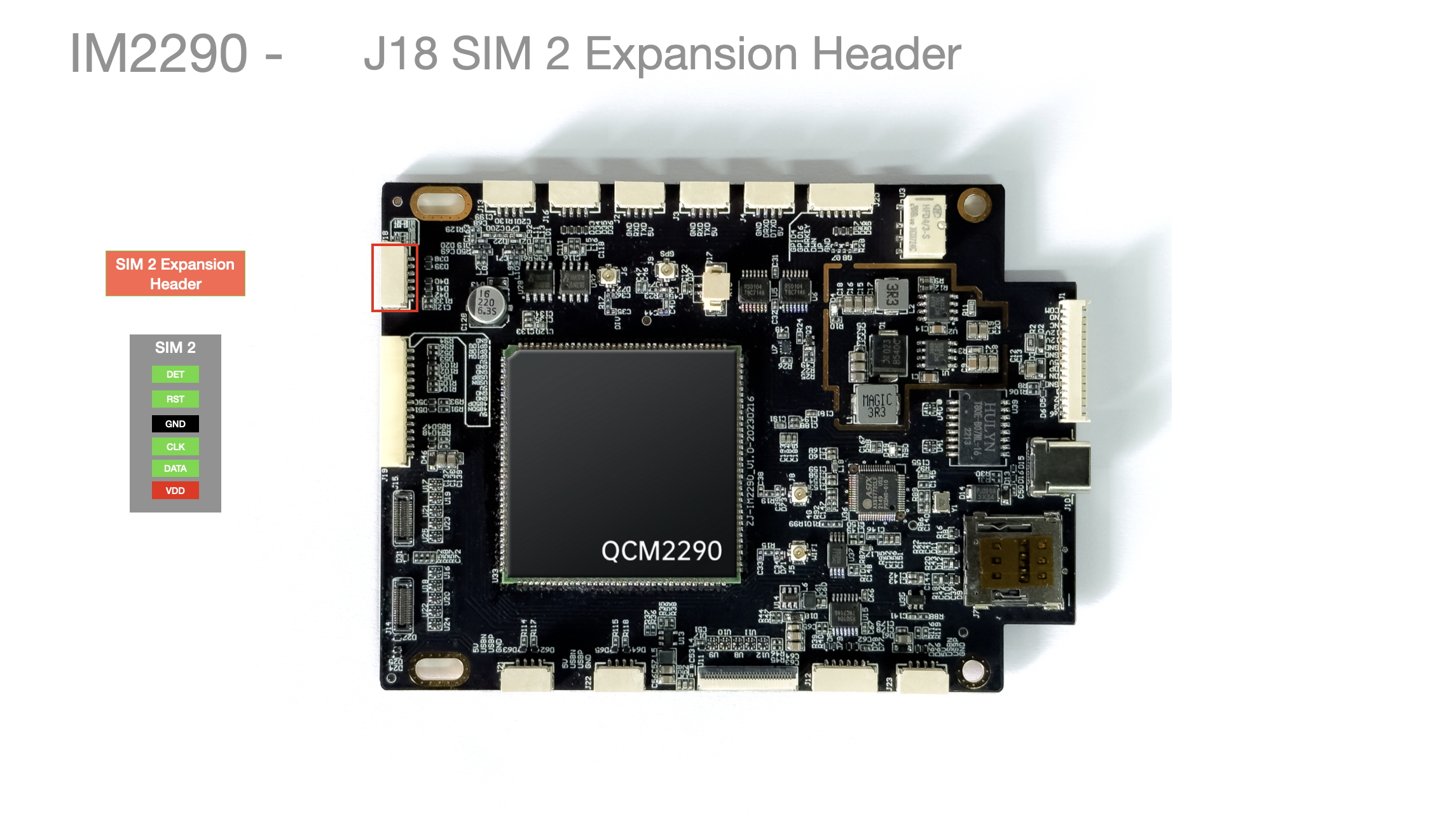

j18 SIM 卡扩展

引脚号	引脚描述	备注
1	USIM2_VDD
2	USIM2_DATA
3	USIM2_CLK
4	GND
5	USIM2_RST
6	USIM2_DET

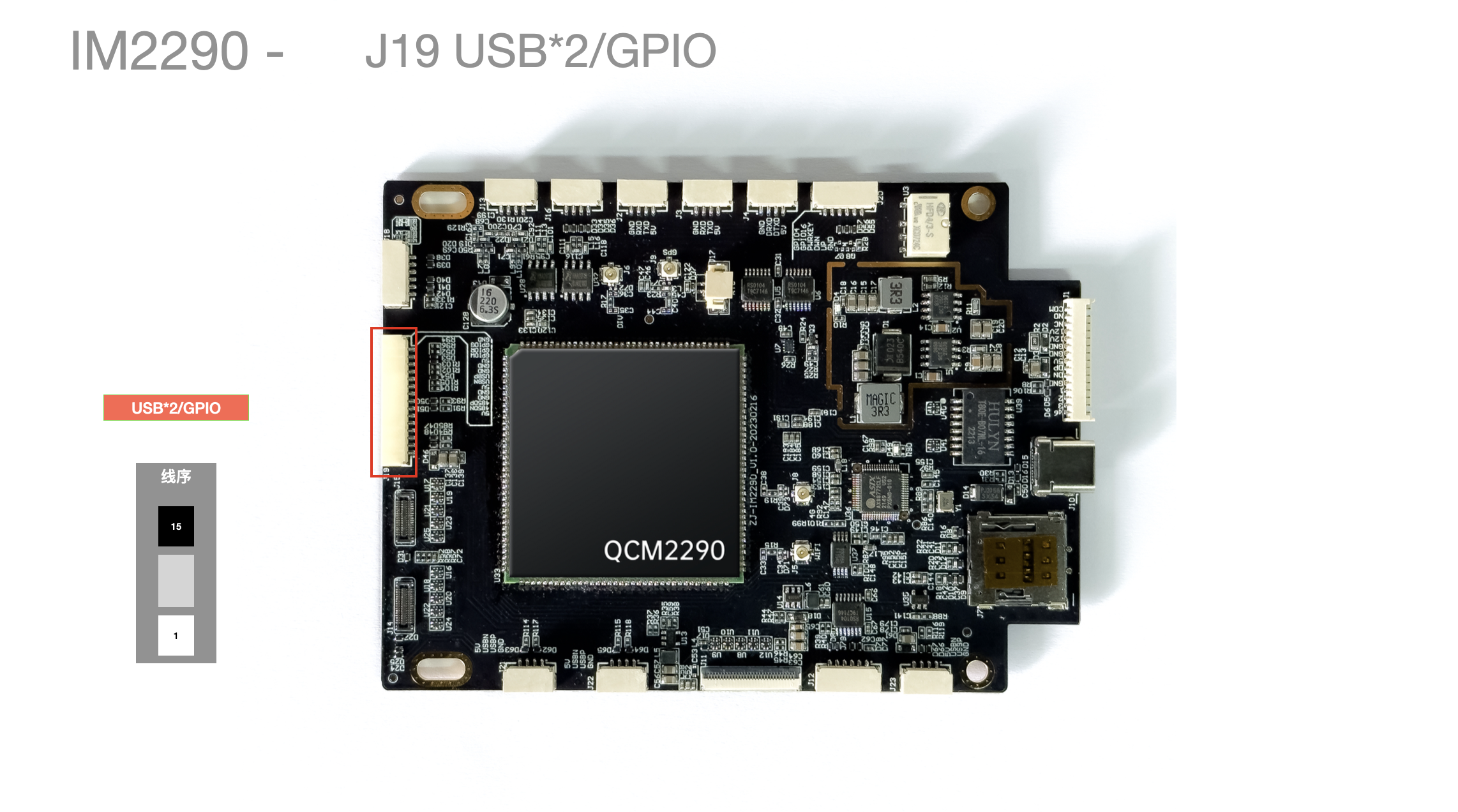

J19 USB*2/GPIO

引脚号	设备名称	备注
1	5V_CAMRA	USB1 用于接摄像头
2	USBA4_N	USB1 用于接摄像头
3	USBA4_P	USB1 用于接摄像头
4	GND	USB1 用于接摄像头
5	GND	USB1 用于接摄像头
6	5V_CAMRA	USB2 用于接摄像头
7	USBA3_N	USB2 用于接摄像头
8	USBA3_P	USB2 用于接摄像头
9	GND	USB2 用于接摄像头
10	GND	USB2 用于接摄像头
11	5V_CAMRA	GPIO 用于接灯条
12	GPIO_W	GPIO_W：GPIO107
13	GPIO_R	GPIO_R：GPIO32
14	GPIO_G	GPIO_G：GPIO56
15	GND	GPIO 用于接灯条

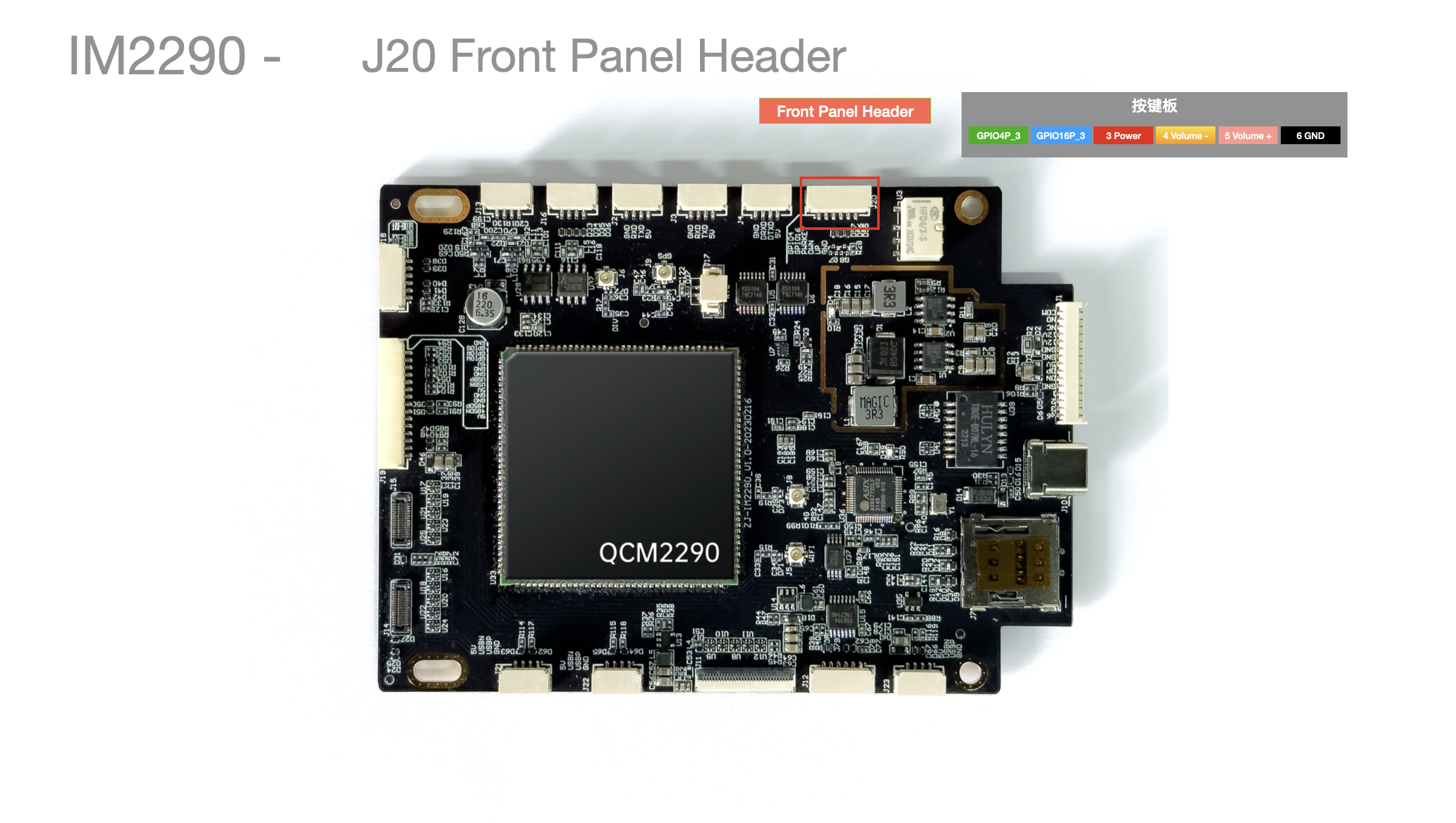

j20 按键

引脚号	设备名称	备注
1	GPIO_4P_3
2	GPIO_16_3
3	PWRKEY
4	KEY_VOL_DOWN
5	KEY_VOL_UP
6	GND

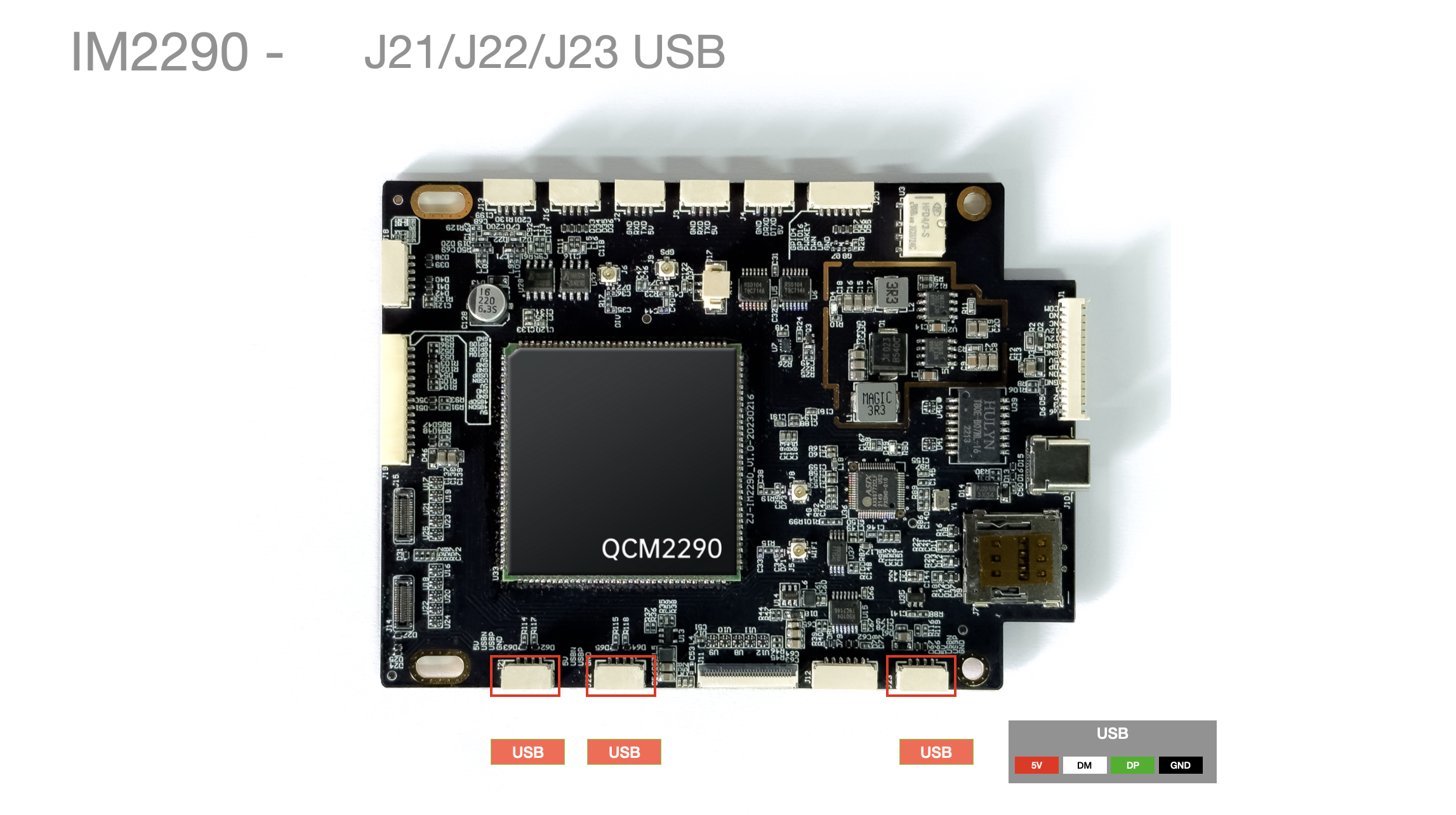

J21/J22/J23 USB

引脚号	设备名称	备注
1	GND
2	USBA5_P
3	USBA5_N
4	5V

S1 boot 按键

• 位于 J7 nano SIM 卡座下方，用于进入烧录模式。
