接口定义
GT865-RB5 提供了丰富的接口，具体如下图:

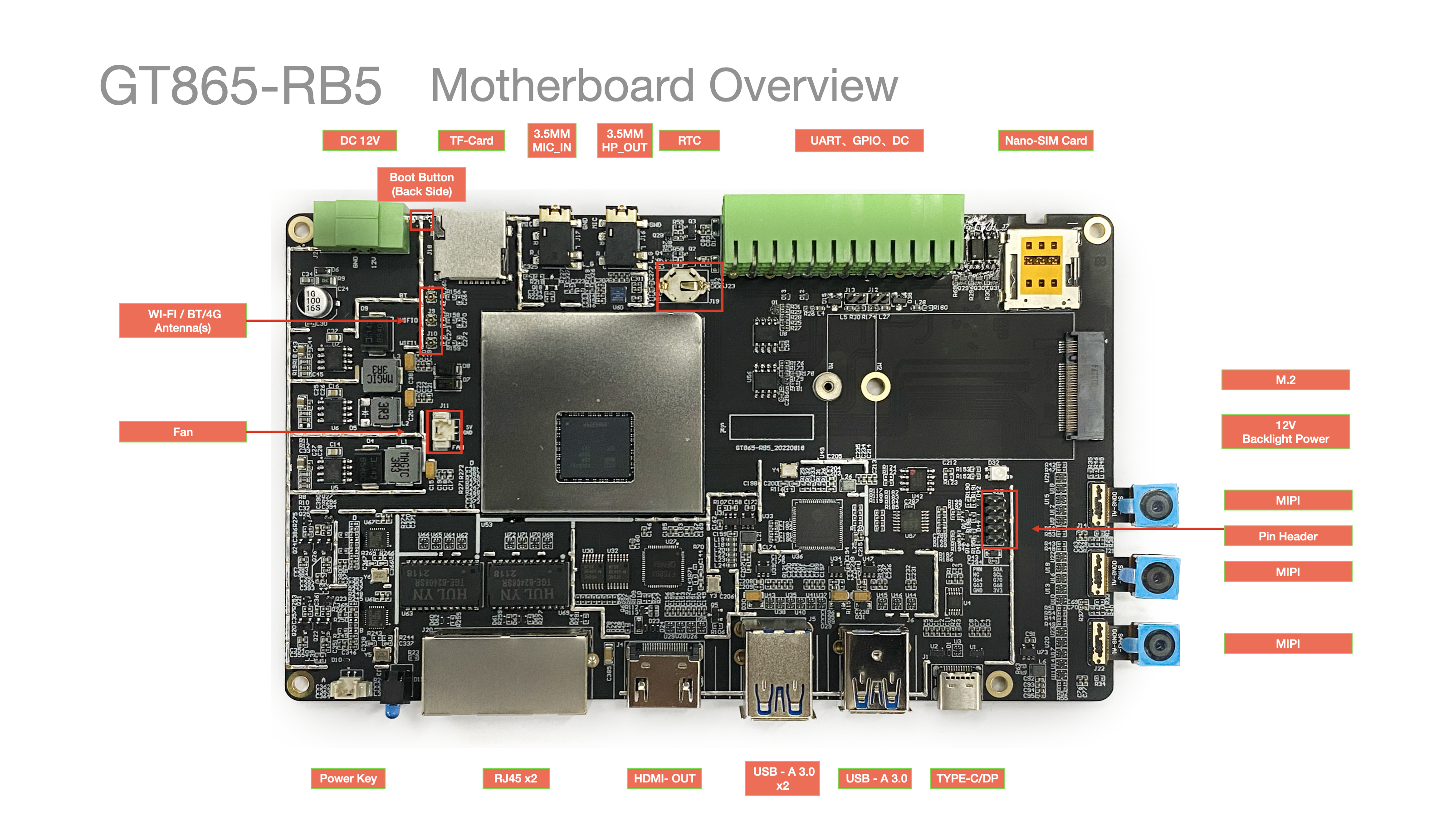

整机接口定义

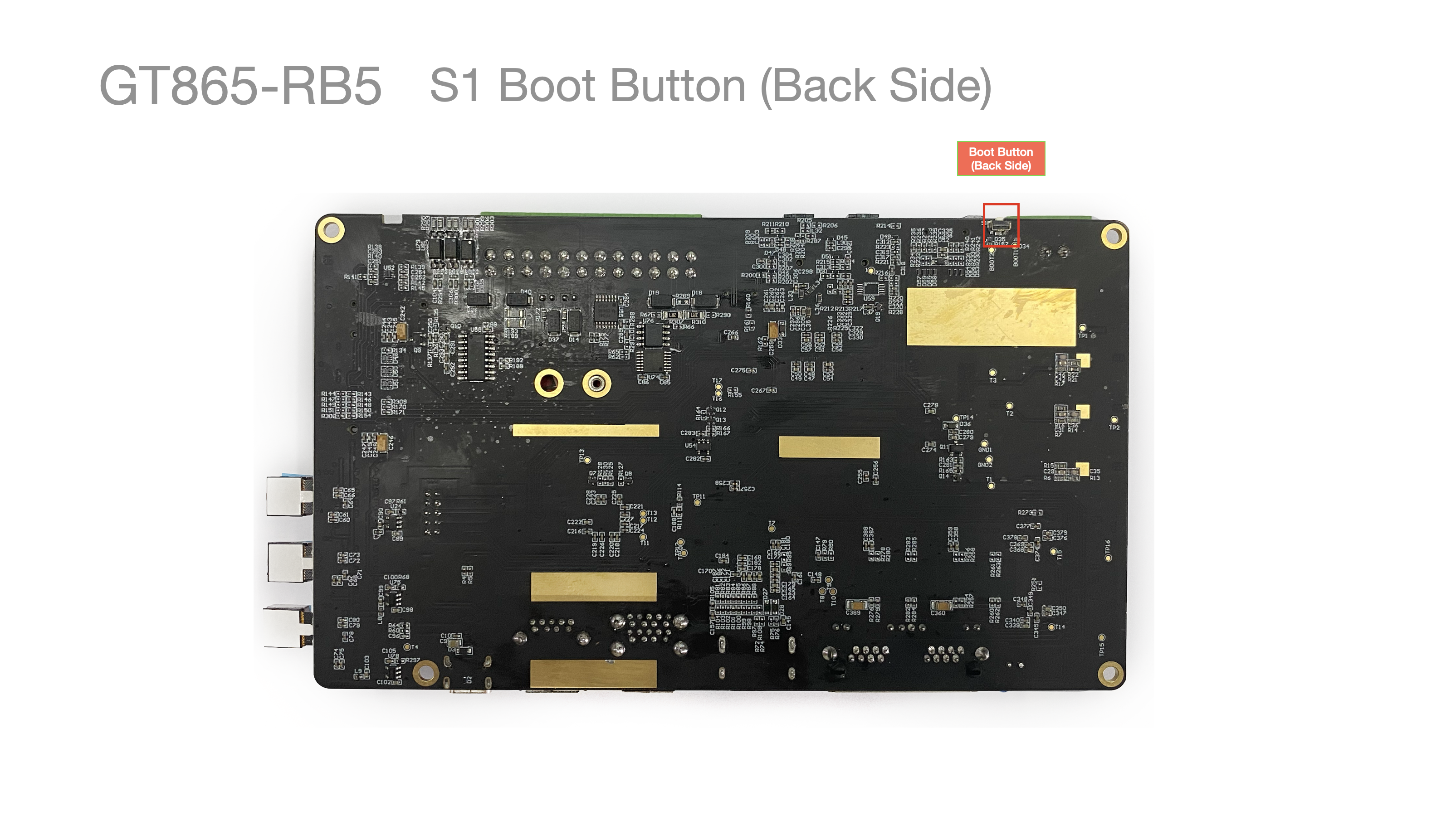

整机接口

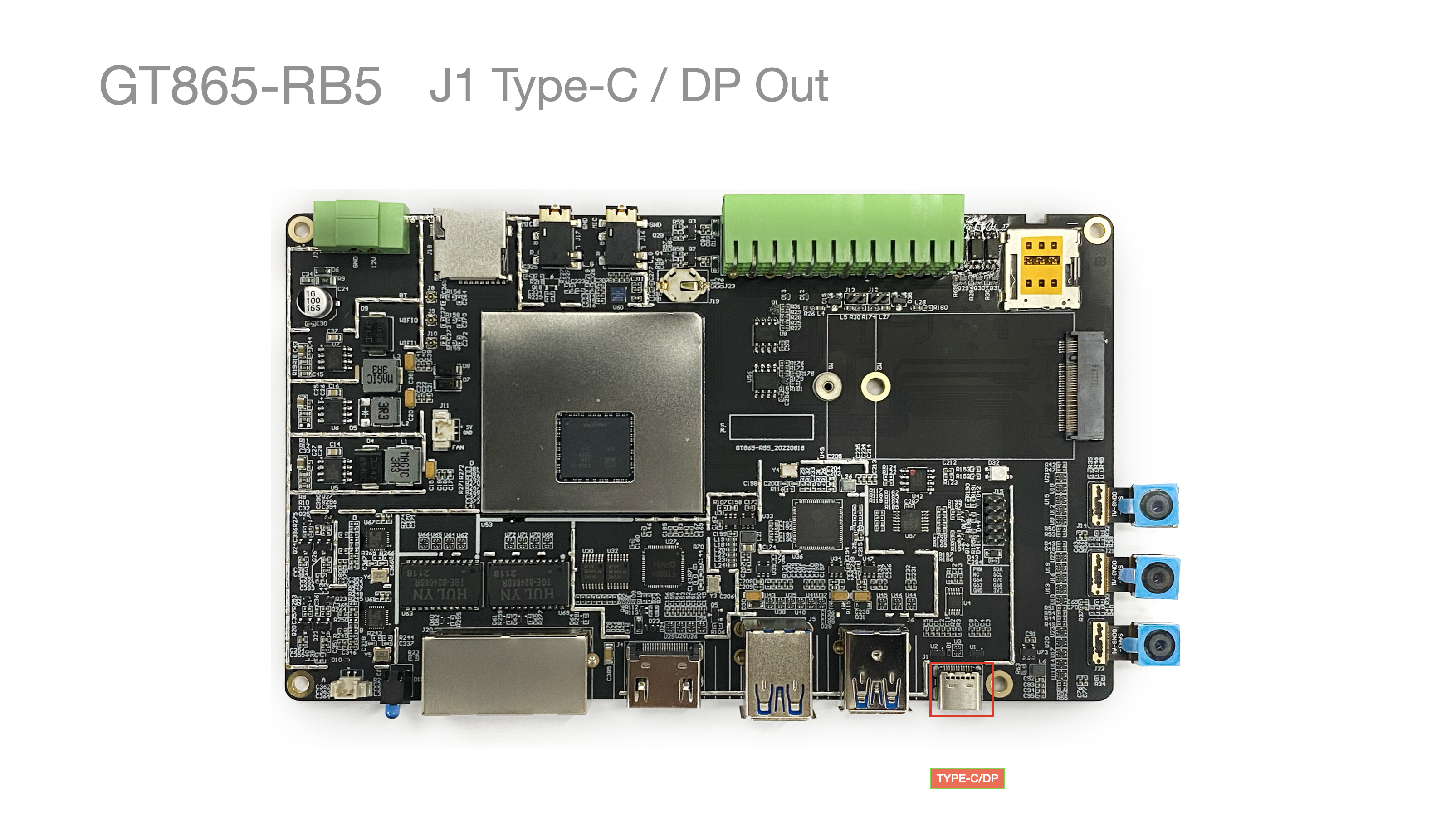

J1 TYPE-C DP-OUT / Debug
- TYPE-C 接口: GT865-RB5 控制板提供 TYPE-C 接口，用于模组系统固件升级，支持DP out / Debug 。

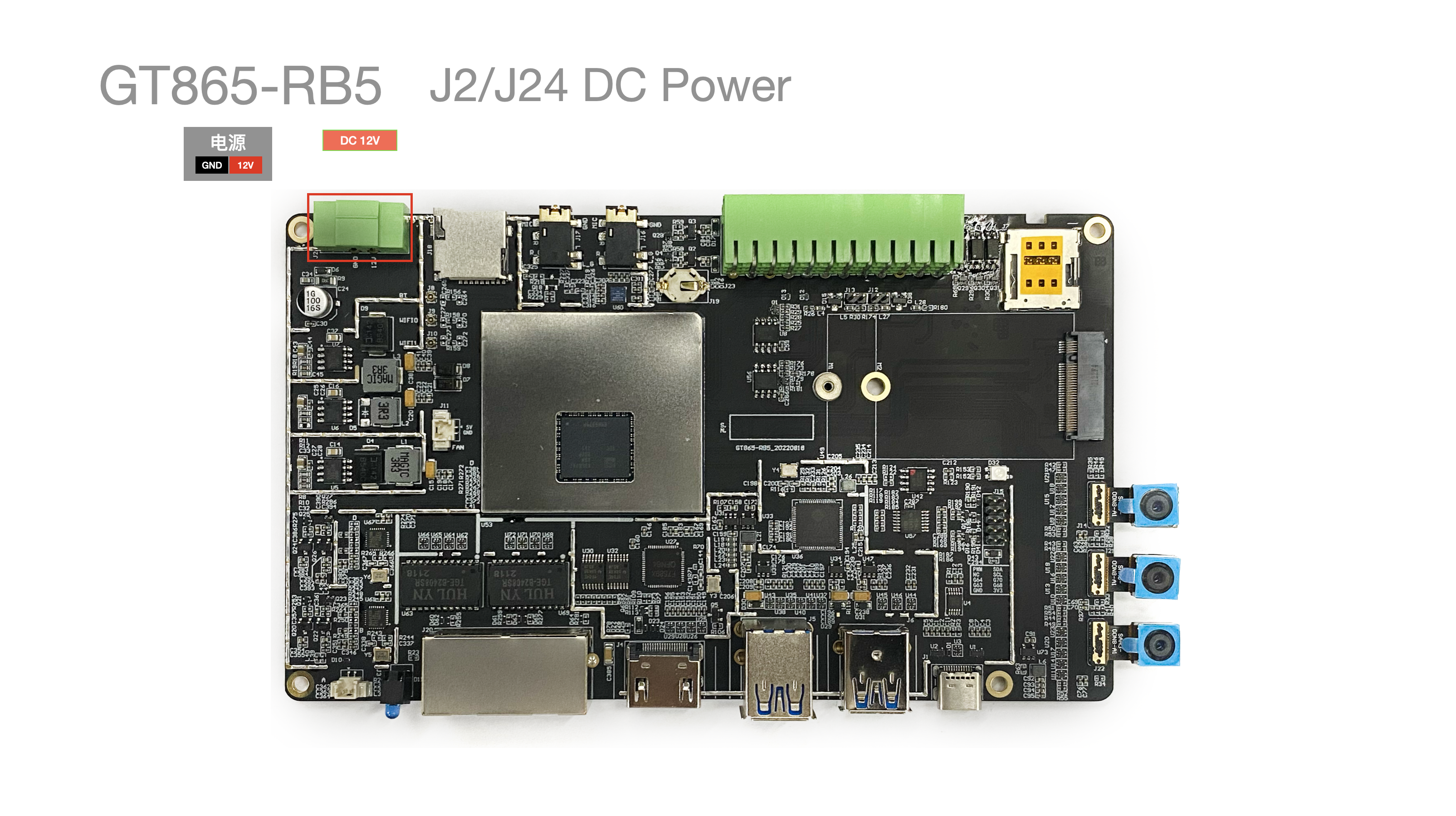

J2/J4 电源
电源采用 12V/5A 电源适配器
接入 12V 电源即可
实测功率
-
测试方法:
-
刷入默认的
Android固件 -
正常通电，解锁屏幕不做任何其他操作
-
仅测量主板供电，背光未接通。
-
| 状态 | 电压 | 电流 | 功率 | 备注 |
|---|---|---|---|---|
| 正常开机未接屏幕 | 12.4V | 0.1A | 待机 1.3-1.8W | 测量精度 0.1 |

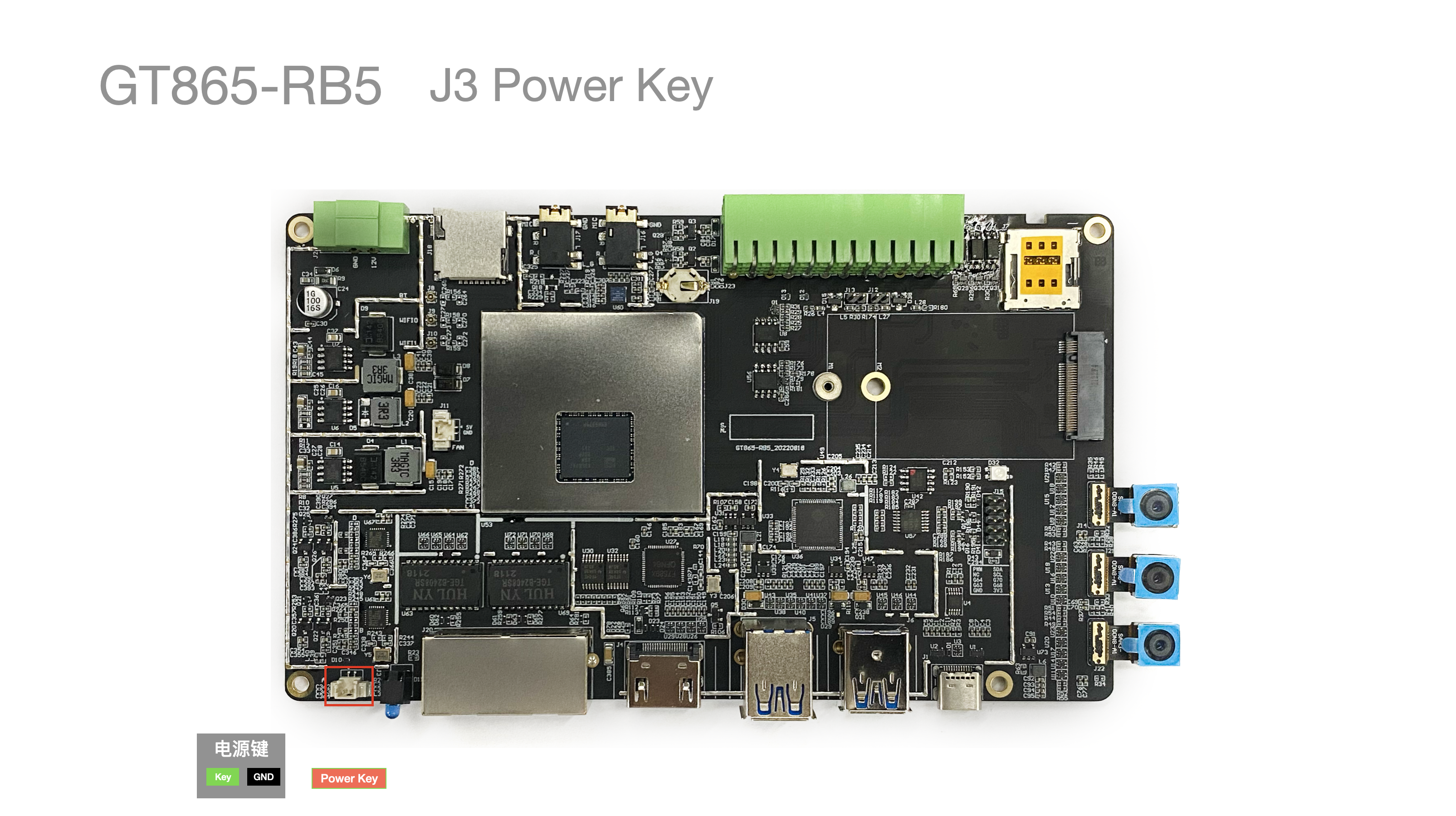

J3 电源按钮
- Power键, 用于唤醒/熄屏
J4 HDMI-OUT
- 支持 1080P 或 4K 显示输出
J5/J6 USB-A 接口

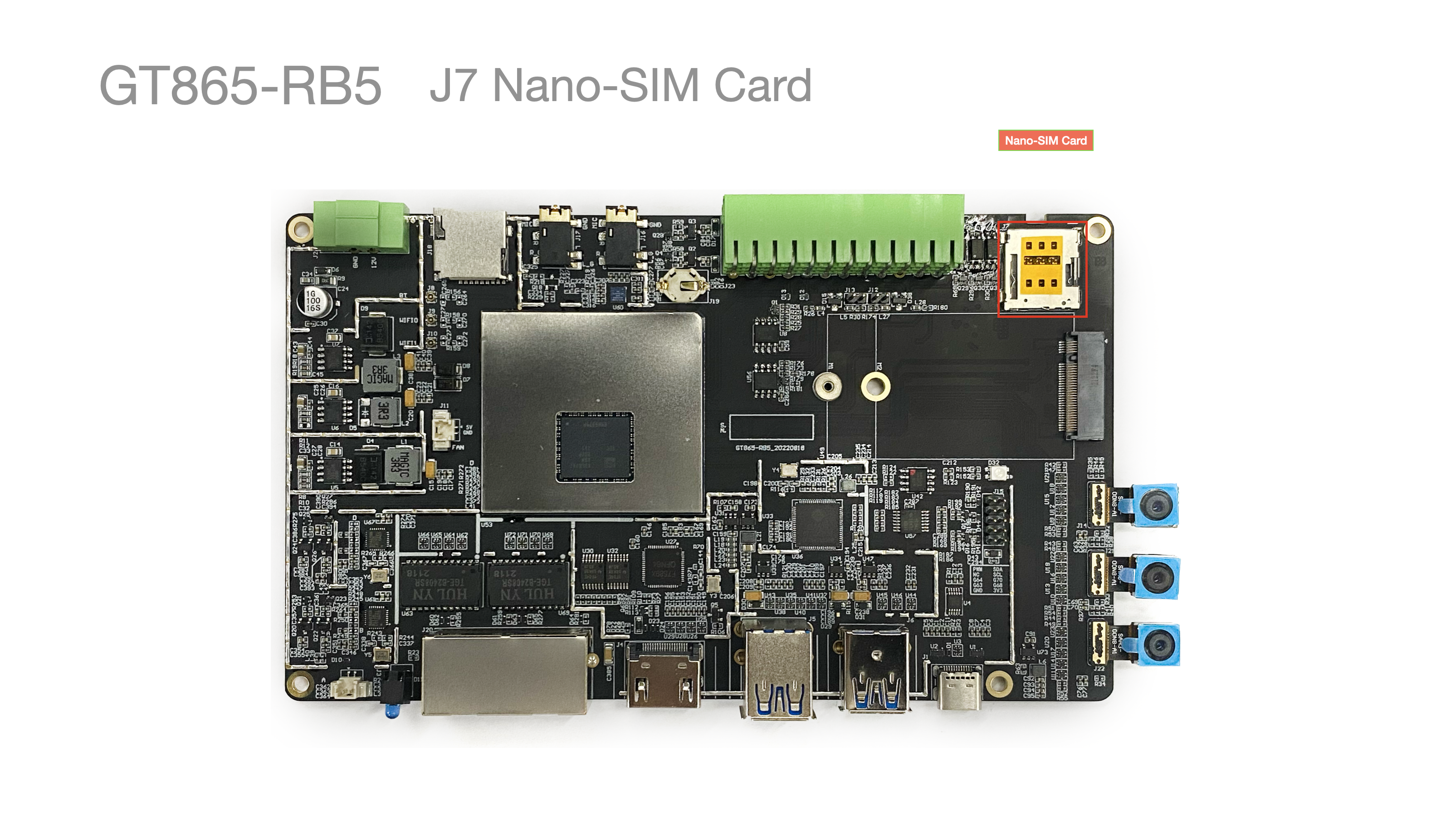

J7 5G 模块
- Nano-SIM Card
J8/J9/J10 WIFI 蓝牙天线
| 接口 | 描述 | 备注 |
|---|---|---|
| J8 | BT 天线接口 | |
| J9 | WIFI0 天线接口 | |
| J10 | WIFI1 天线接口 |

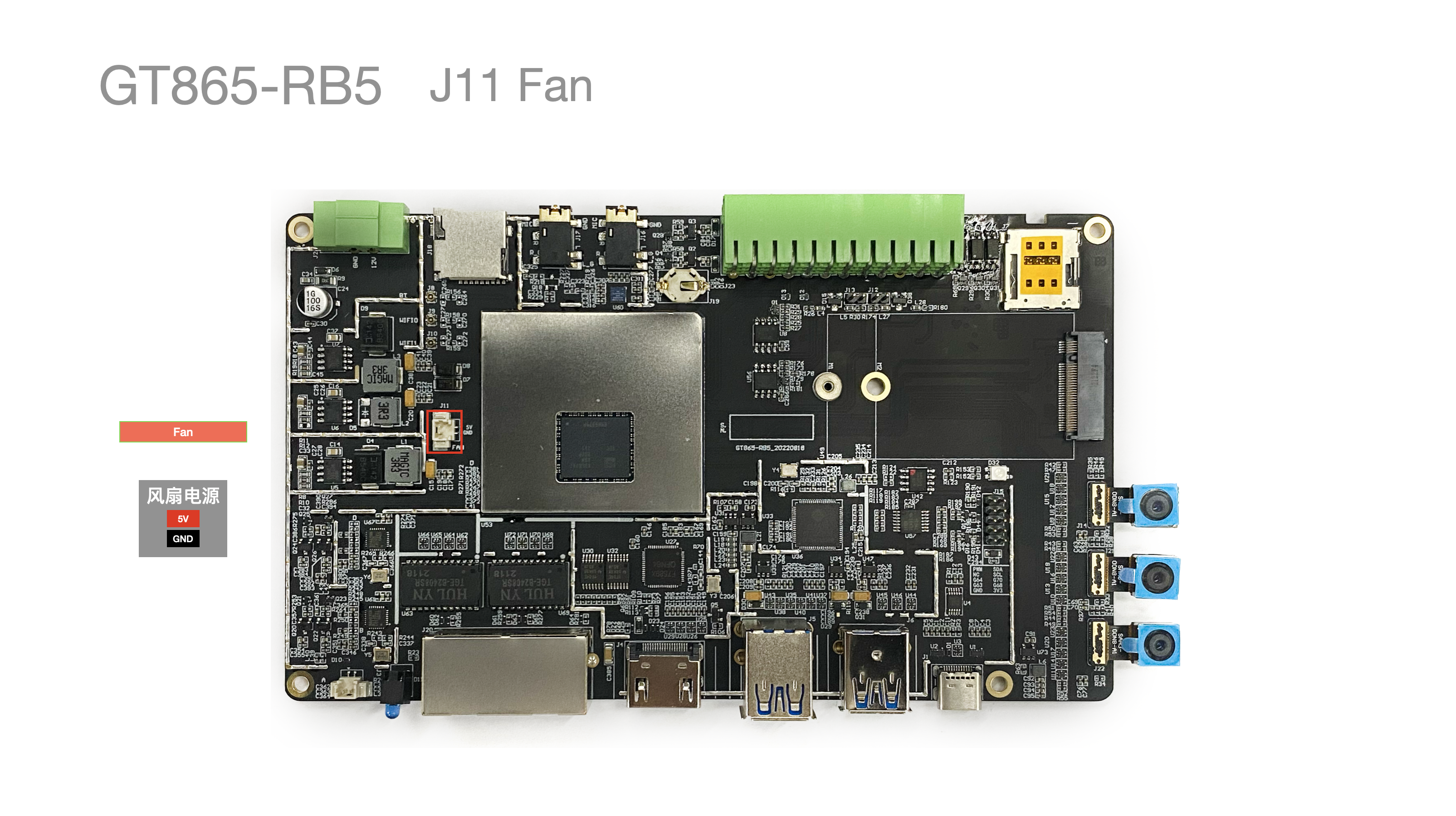

风扇供电

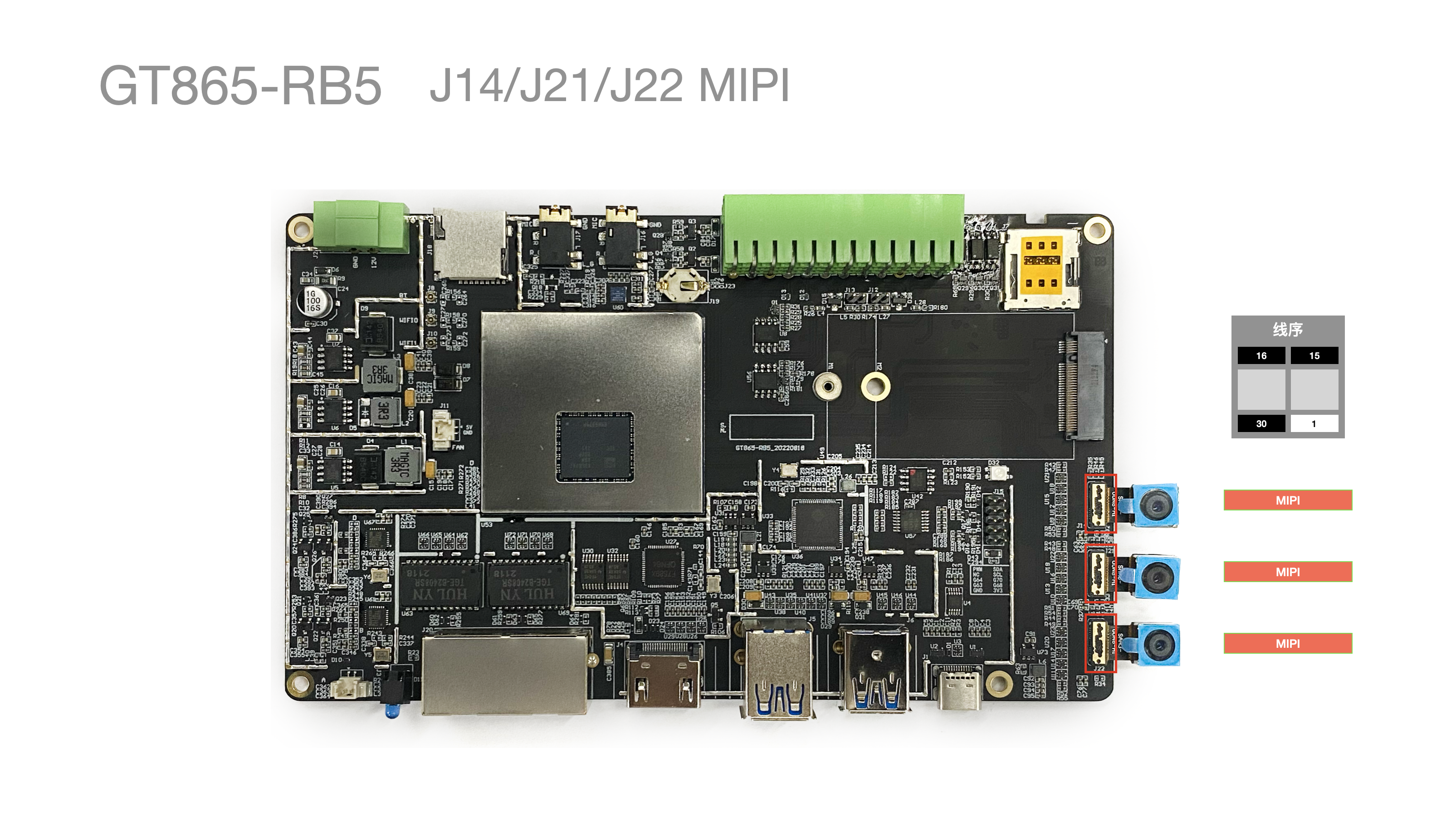

J14/J21/J22 MIPI
J15 排插接口
| 引脚号 | 描述 | 备注 |
|---|---|---|
| 1 | VDD_3V3 | |
| 2 | GND | |
| 3 | GPIO68_3V3 | GPIO68 |
| 4 | GPIO63_3V3 | GPIO63 |
| 5 | GPIO70_3V3 | GPIO70 |
| 6 | GPIO64_3V3 | GPIO68 |
| 7 | I2C_SCL1_3V3 | GPIO68 |
| 8 | NG | 悬空 |
| 9 | I2C_SDA1_3V3 | |
| 10 | PWM2_OUT |

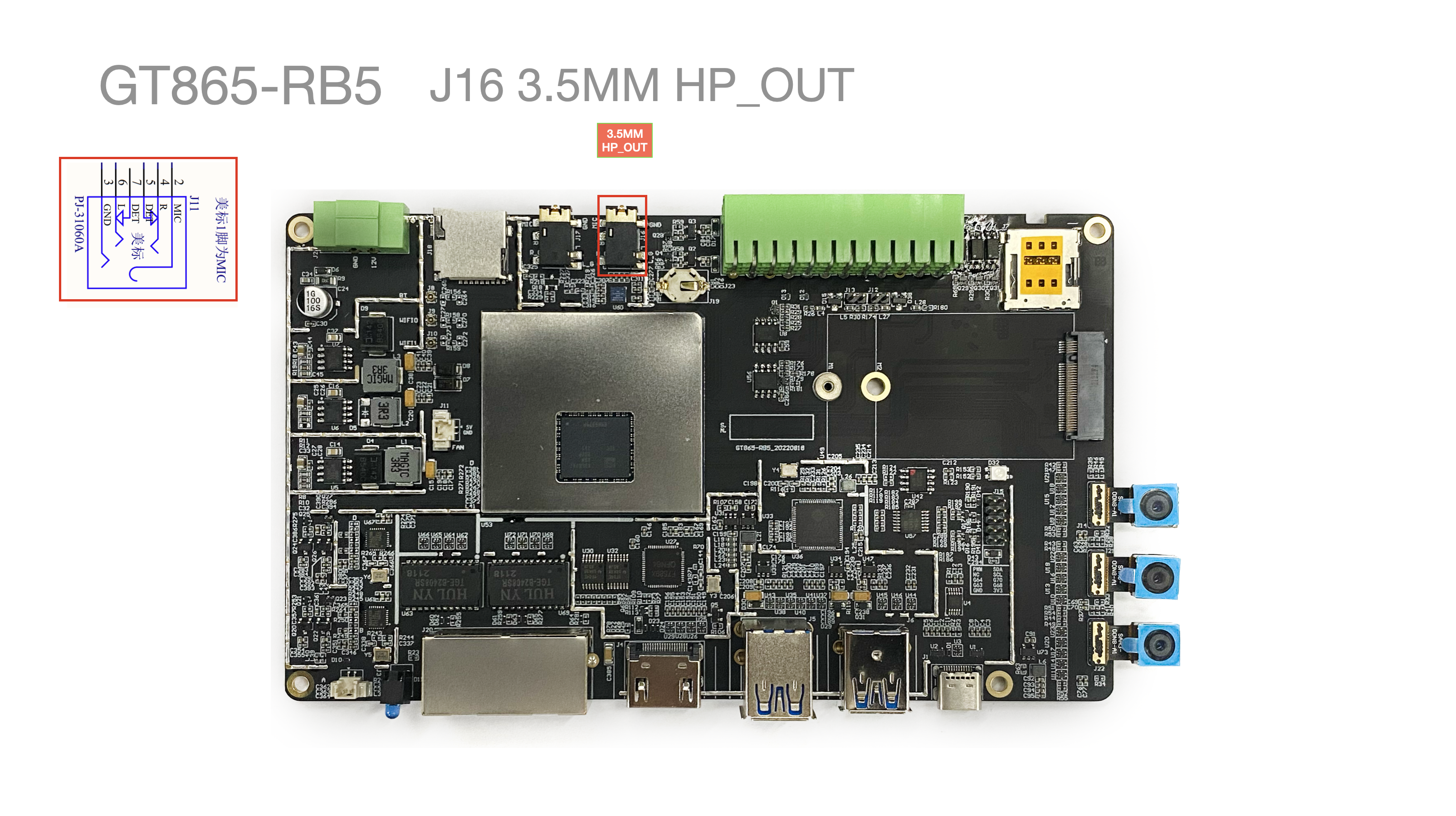

J16 耳机
- 3.5mm 美标耳机接口，支持音频输出

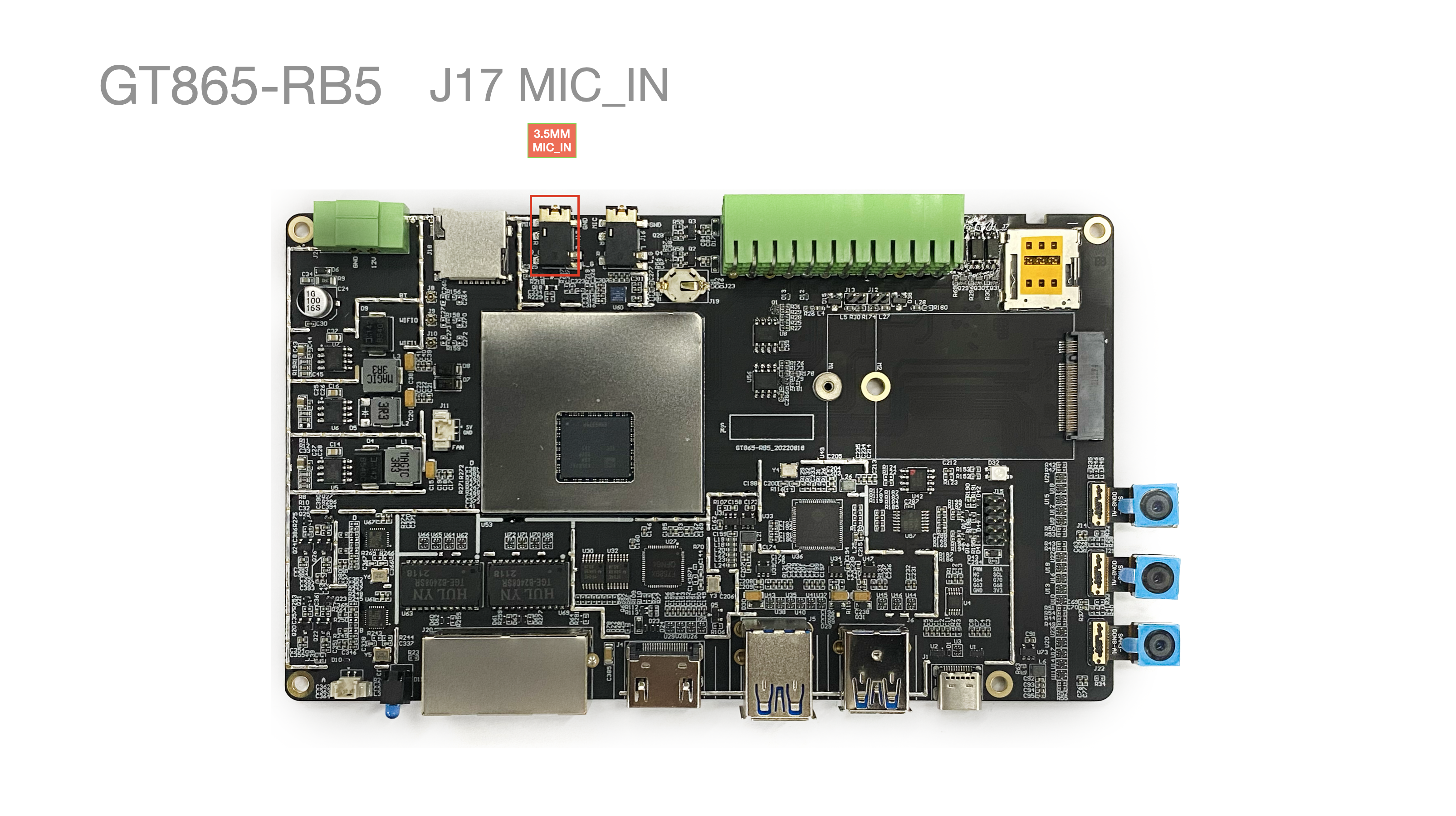

J17 LINE IN / MIC IN
- 3.5mm 音频接口，支持音频录入

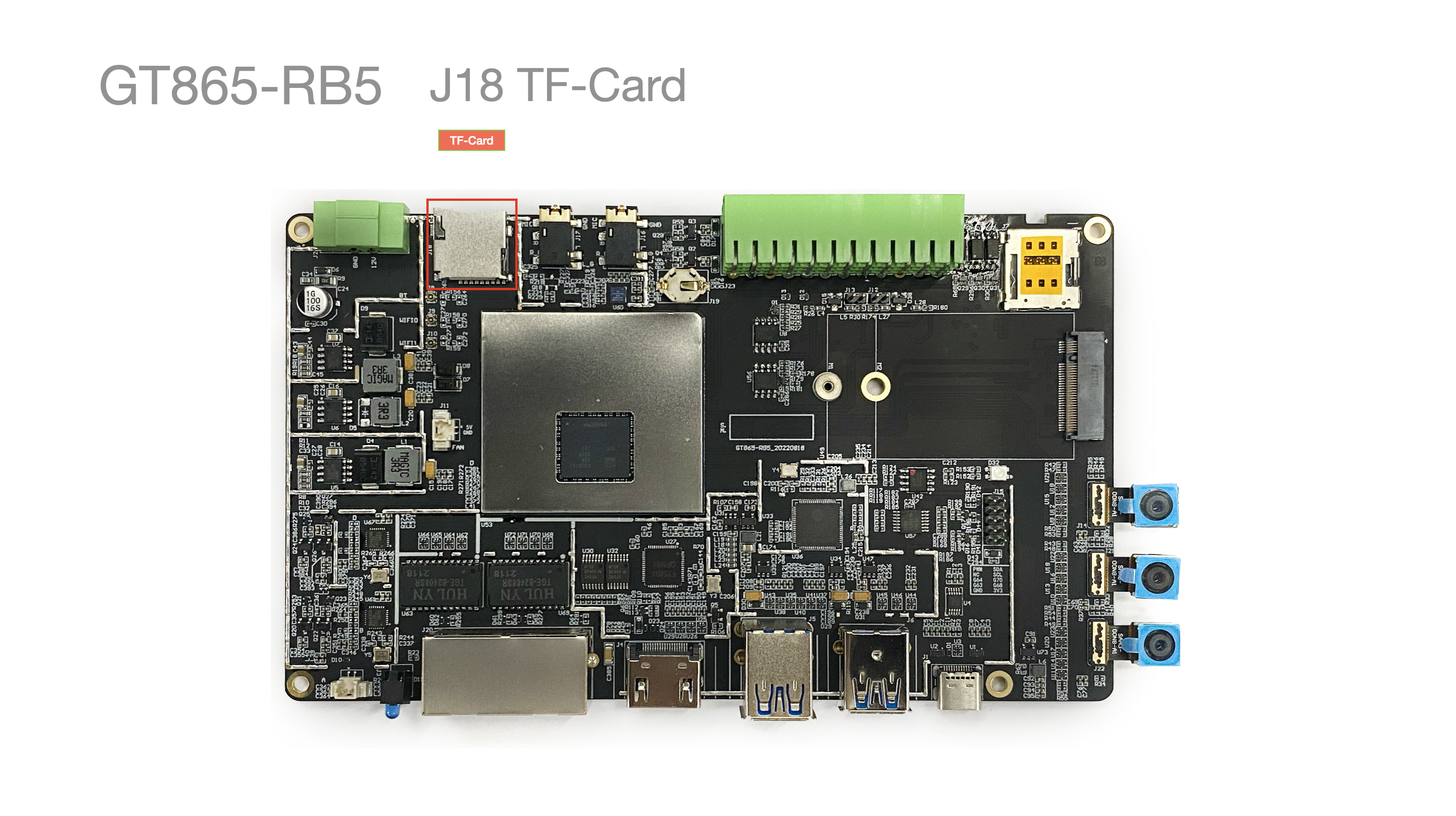

J18 SD 卡接口

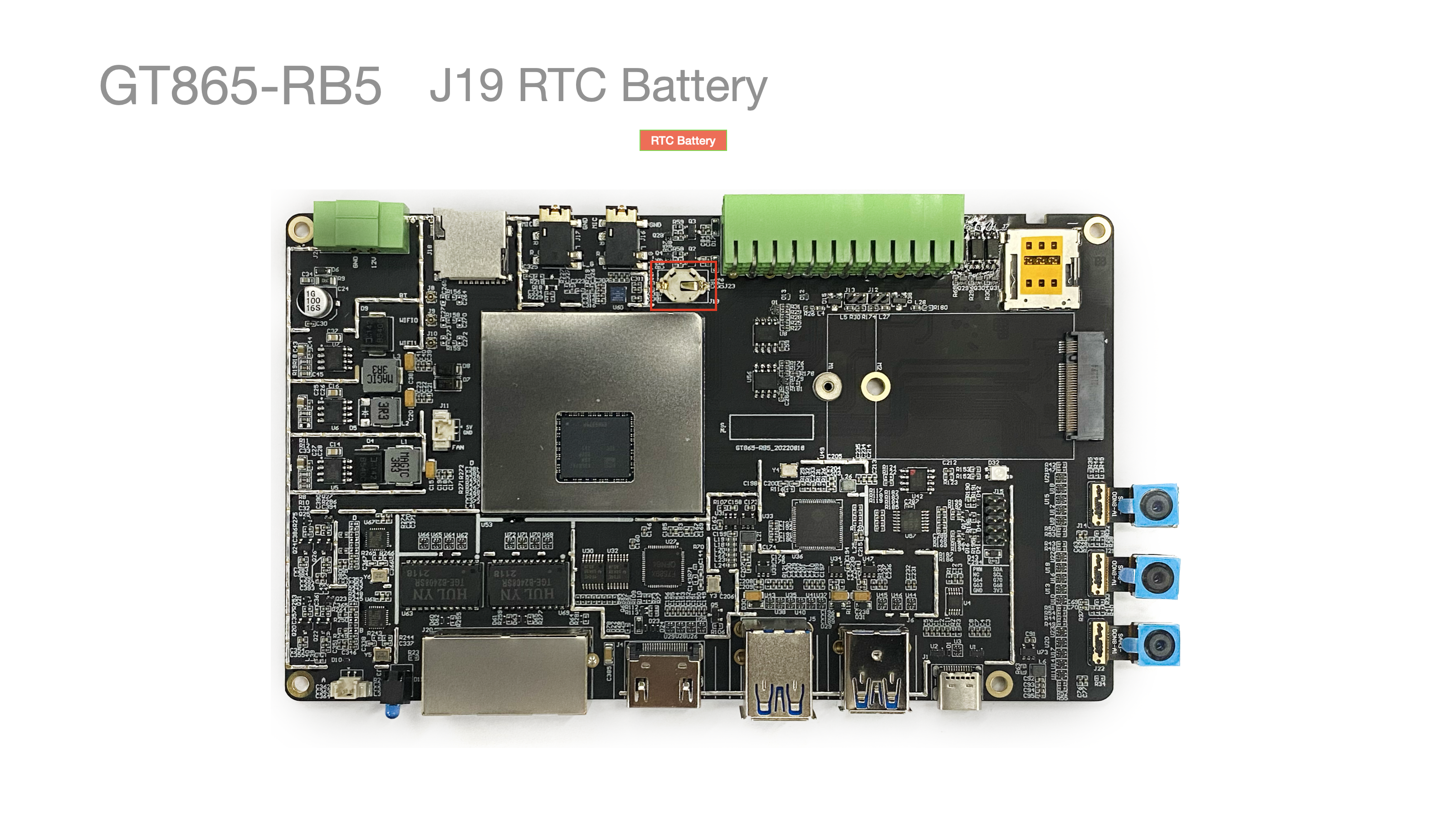

J19 RTC 电池接口
MS621FE是可充电电池，电压为3.0V
- 电池型号 MS621FE
J20 以太网
以太网 x2

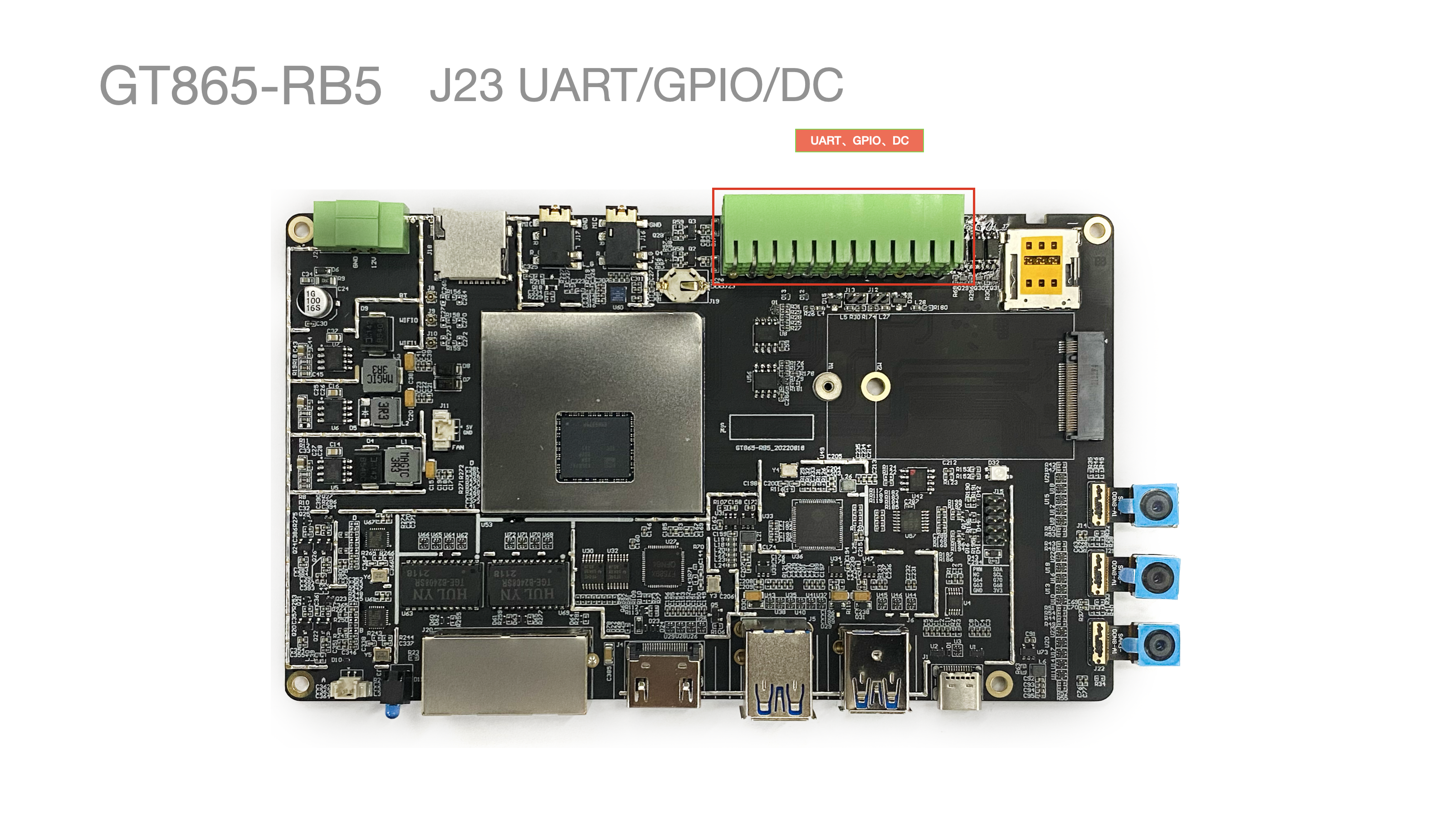

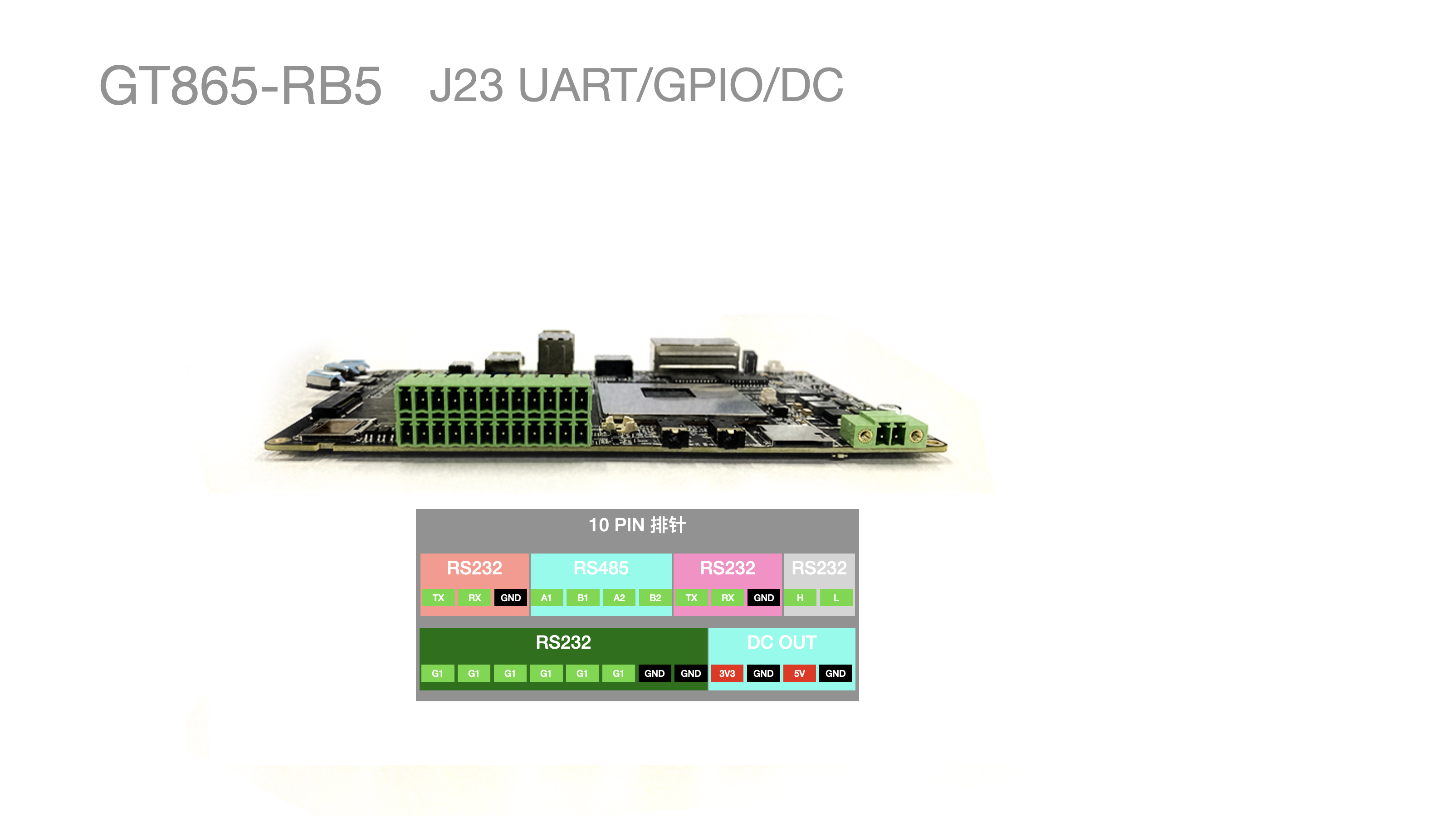

J23 UART、GPIO、DC
| 串口名称 | 串口节点 | 备注 |
|---|---|---|
| RS232 | ttyHS2 | UART16（888000） |
| RS485-1 | ttyHS3 | UART17（88C000） |
| RS485-2 | ttyHS1 | UART5（994000） |
| UART | DEBUG 调试串口 | |
| CAN |

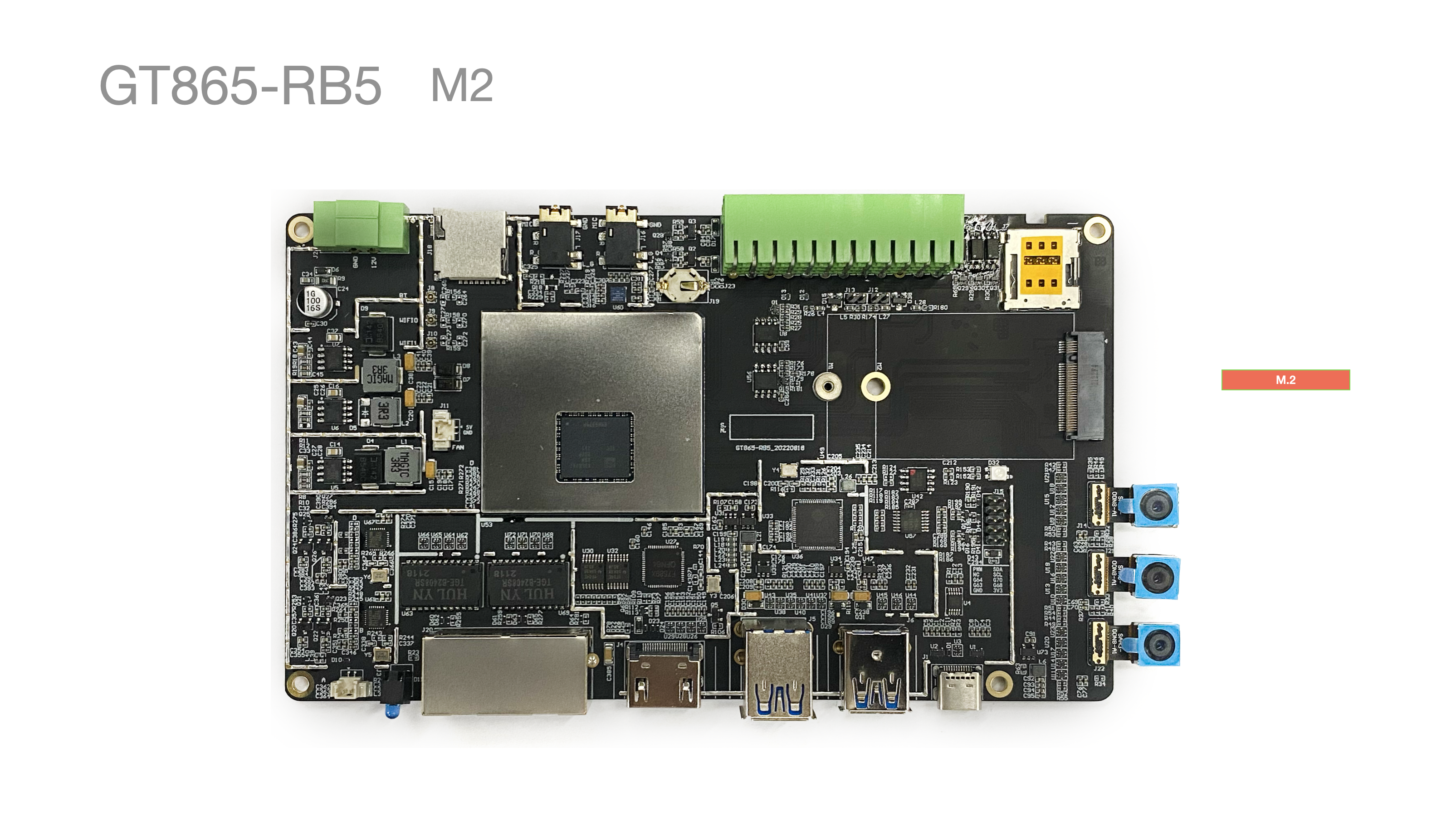

M2 PCIE
- 搭载 M.2 接口的 5G 模块（已适配 RM500Q-GL)
