GT8550 提供了丰富的接口，具体如下图:

整机接口定义​

正面 整机接口

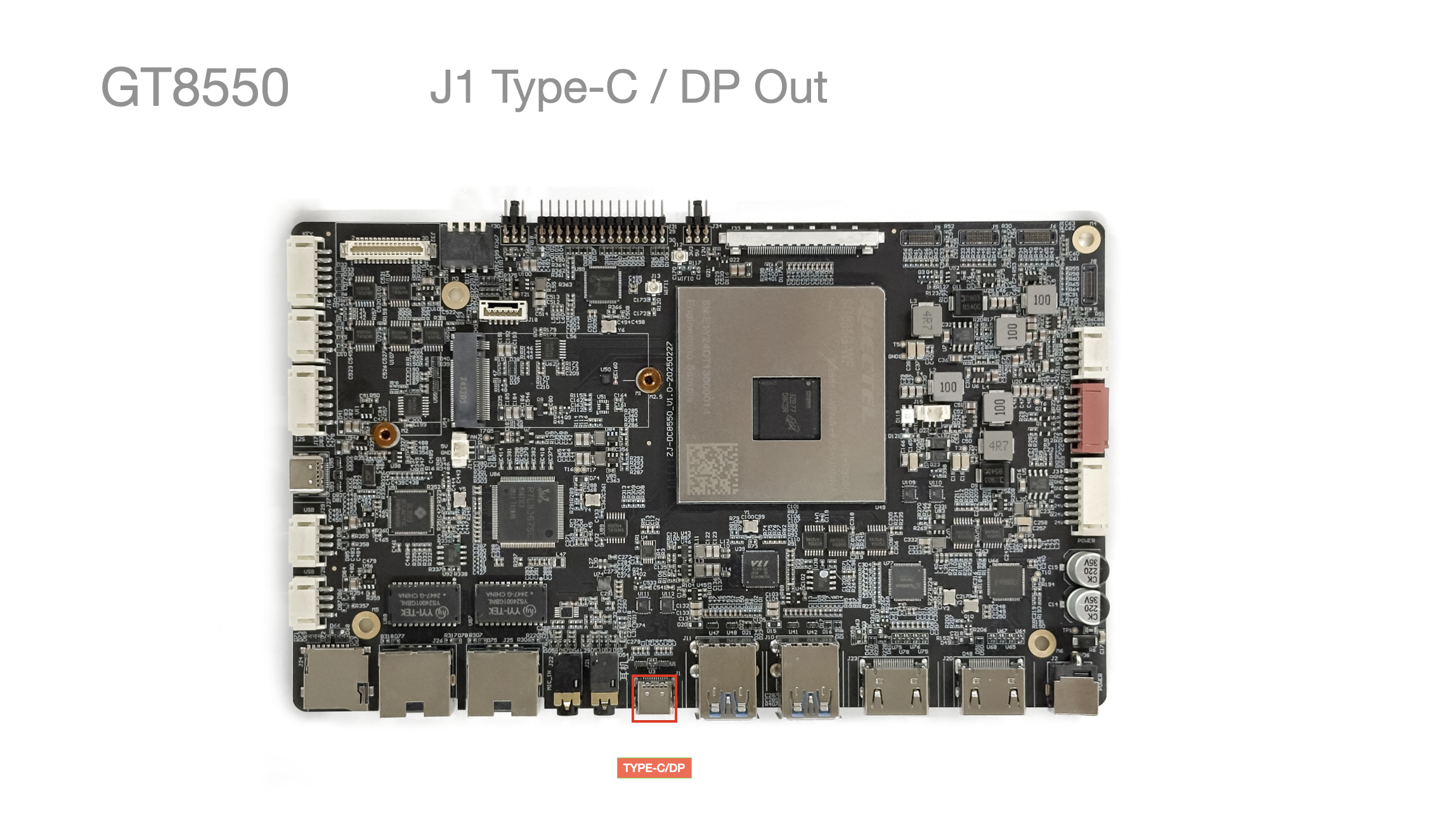

J1 TYPE-C 接口: 全功能​

正面

  • USB 3.1 Gen2 TYPE-C x1: 支持DP+数据模式

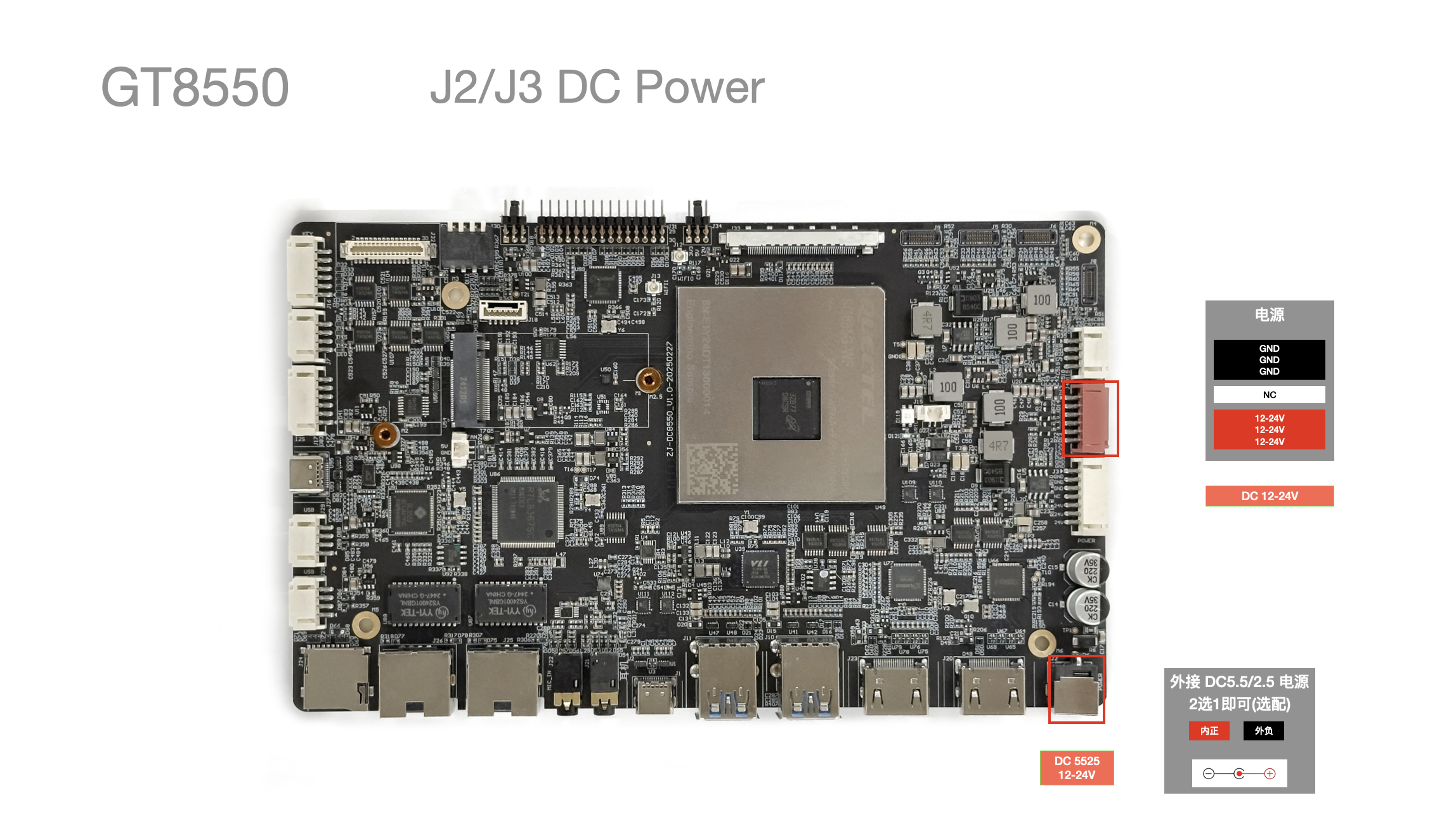

J2/J3 电源​

正面 连接方法

接口定义​

引脚号引脚描述配线颜色 (参考)备注
1GND黑色接地
2GND黑色接地
3GND黑色接地
4NC
512V红色工作电压 12-24V
612V红色工作电压 12-24V
712V红色工作电压 12-24V

接入 12V 电源即可​

  • 支持DC 12-24V 4PIN 供电座

实测功率​

  • 测试方法:

    1. 刷入默认的 Android 固件

    2. 正常通电，解锁屏幕不做任何其他操作

    3. 仅测量主板供电，背光未接通。

状态电压电流功率备注
正常开机未接屏幕12.16V0.234A待机 2.8576W测量精度 0.01 仅供参考

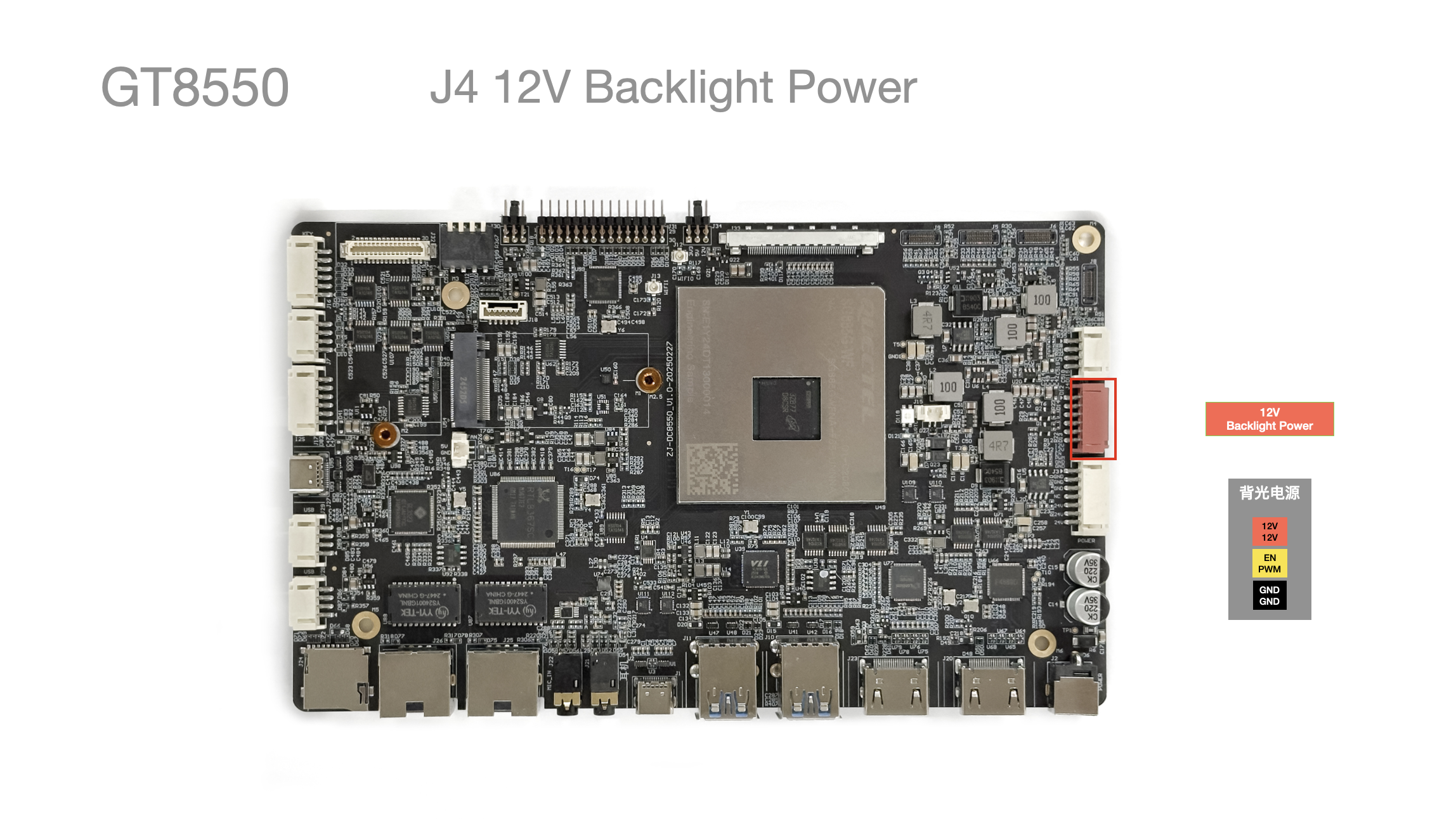

J4 背光供电​

正面

引脚号引脚描述配线颜色 (参考)备注
112V红色工作电压 12V
212V红色工作电压 12V
3BL EN黄色背光控制
4BL PWM黄色背光控制
5GND黑色接地
6GND黑色接地
  • 最大 3A Max

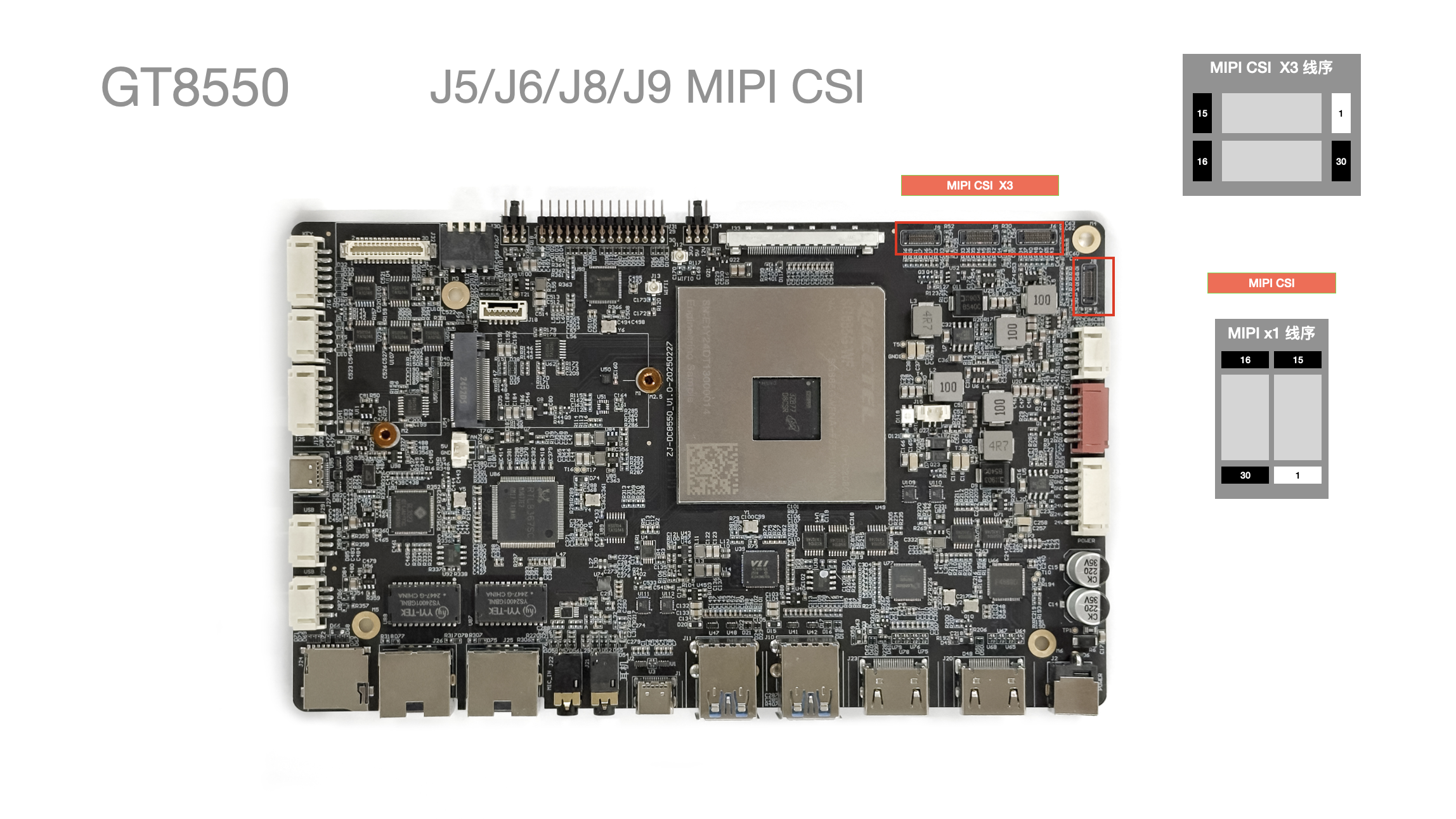

J5/J6/J8/J9 MIPI CSI 接口​

正面

  • 支持 4 路 MIPI CSI

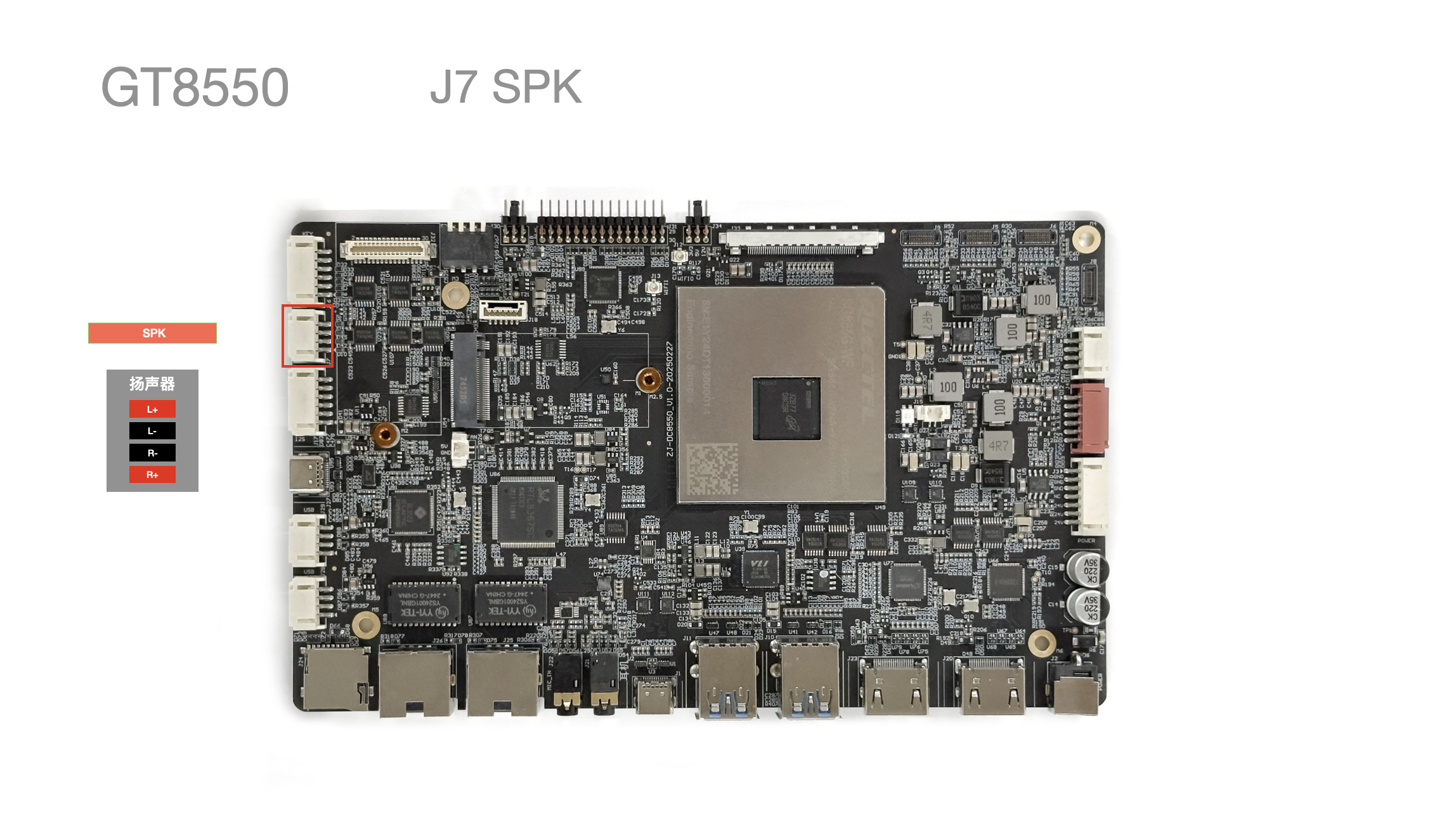

J7 喇叭/功放输出​

正面

引脚号引脚描述配线颜色 (参考)
1L+红色
2L-黑色
3R-黑色
4R+红色

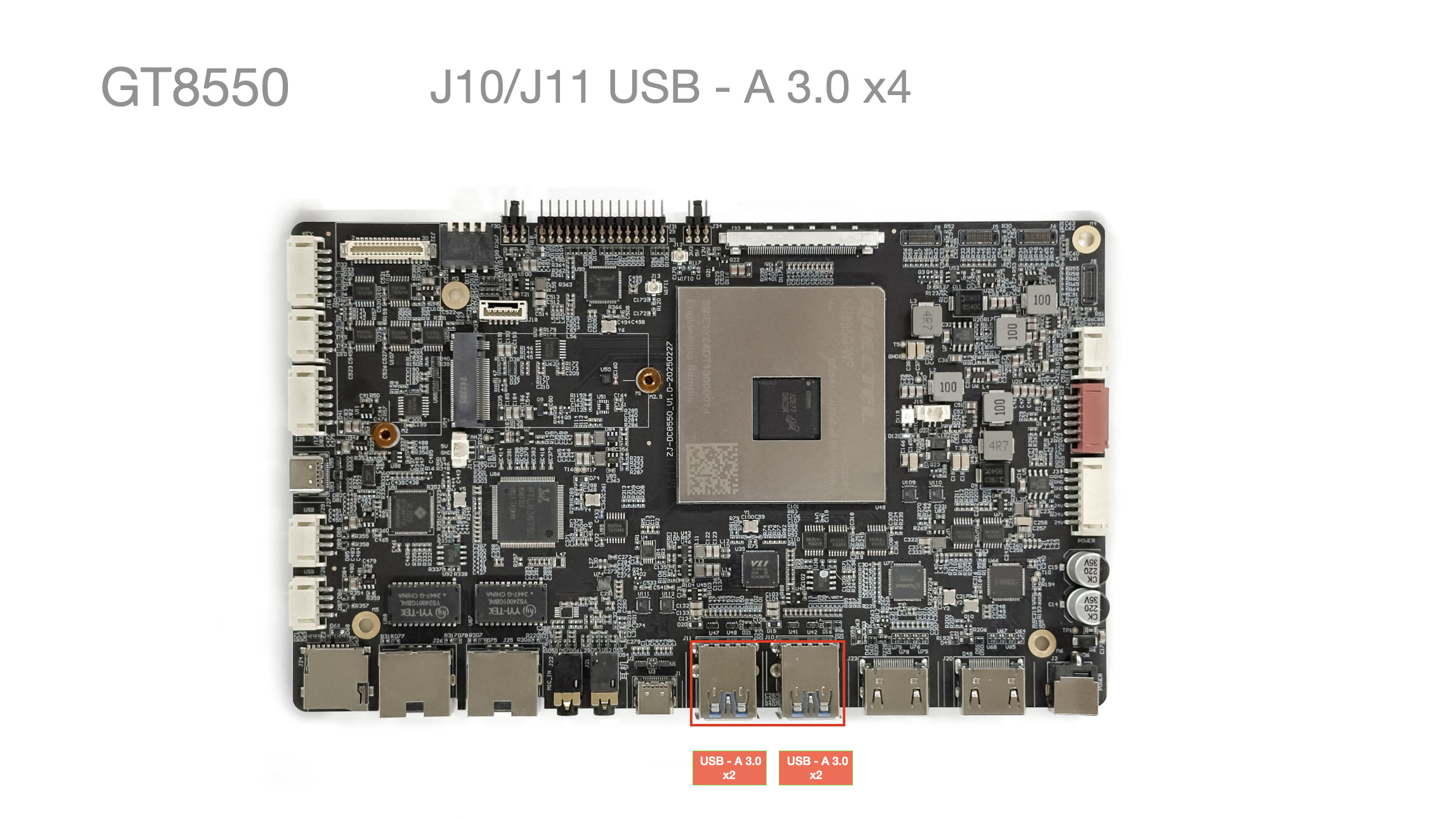

J10/J11 USB - A 3.0 x4​

正面

  • 标准 USB 3.0 Type-A

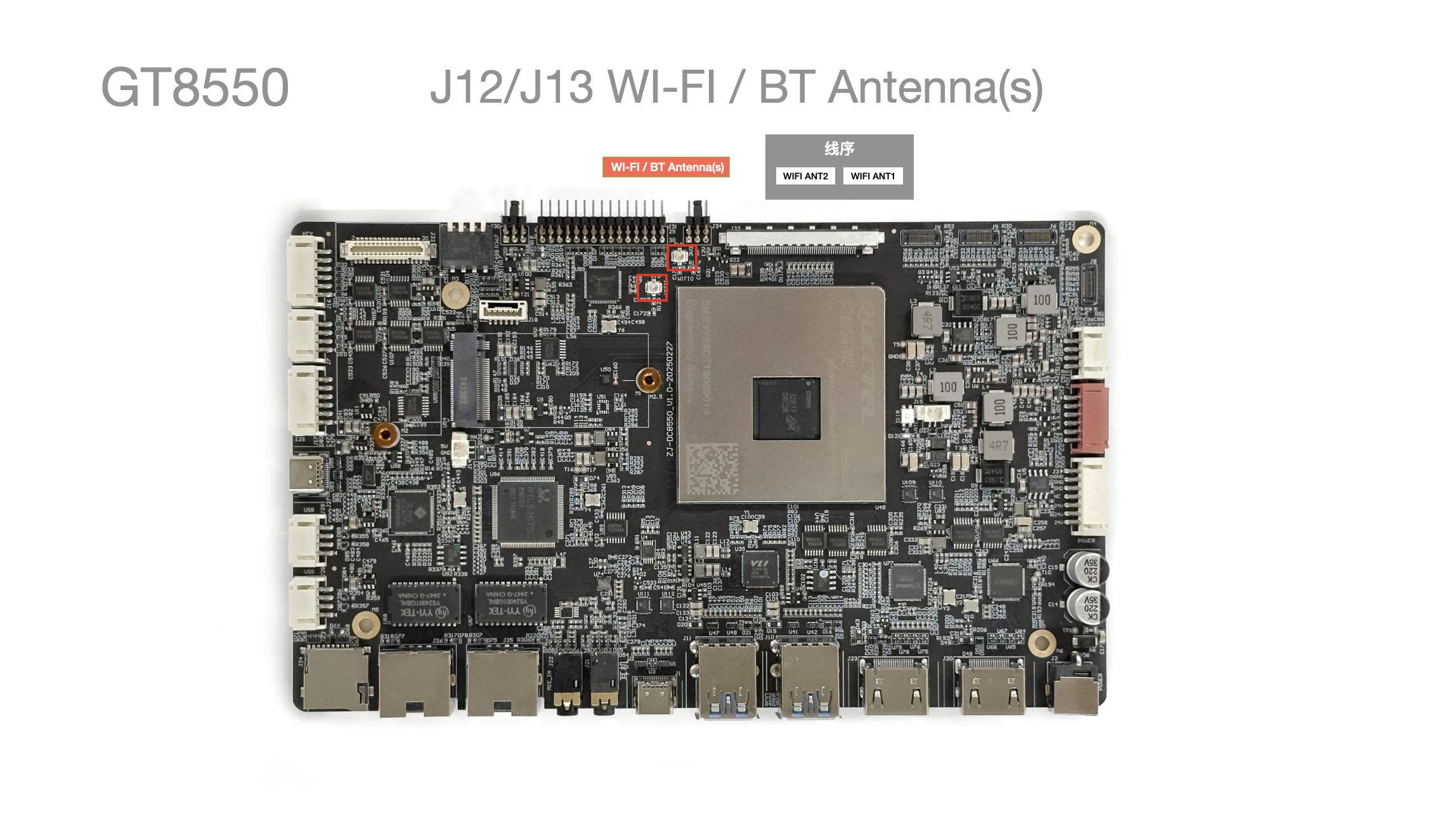

J12/J13 WI-FI 网络​

正面

  • WLAN：WiFi 7: Up to 5.8 Gbps speed,2x2 320MHz Wi-Fi 7, XBS

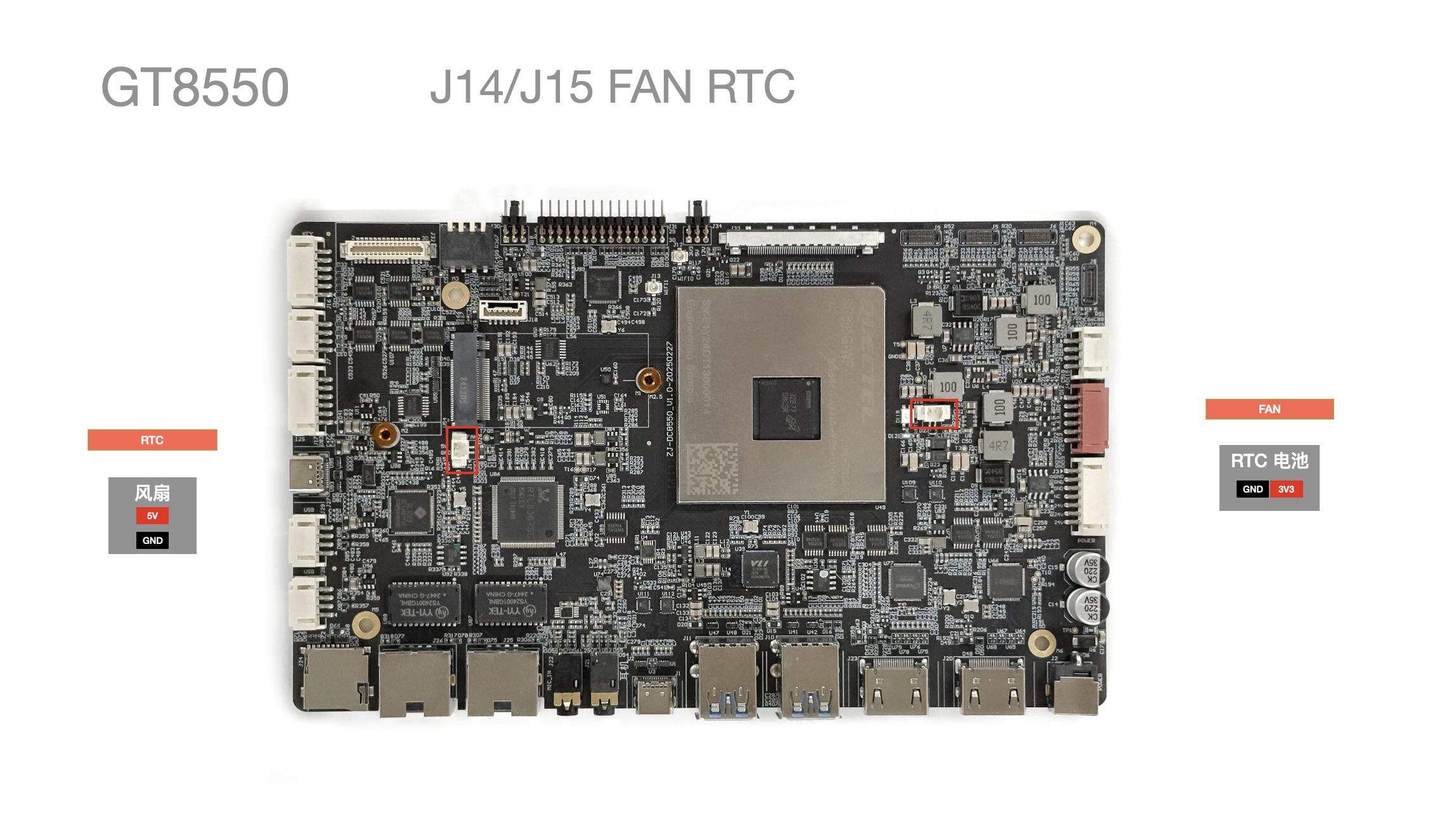

J14/J15 风扇/RTC电池​

正面

  • PWM 调速风散接口 x1

  • 预留 RTC 电池 x1

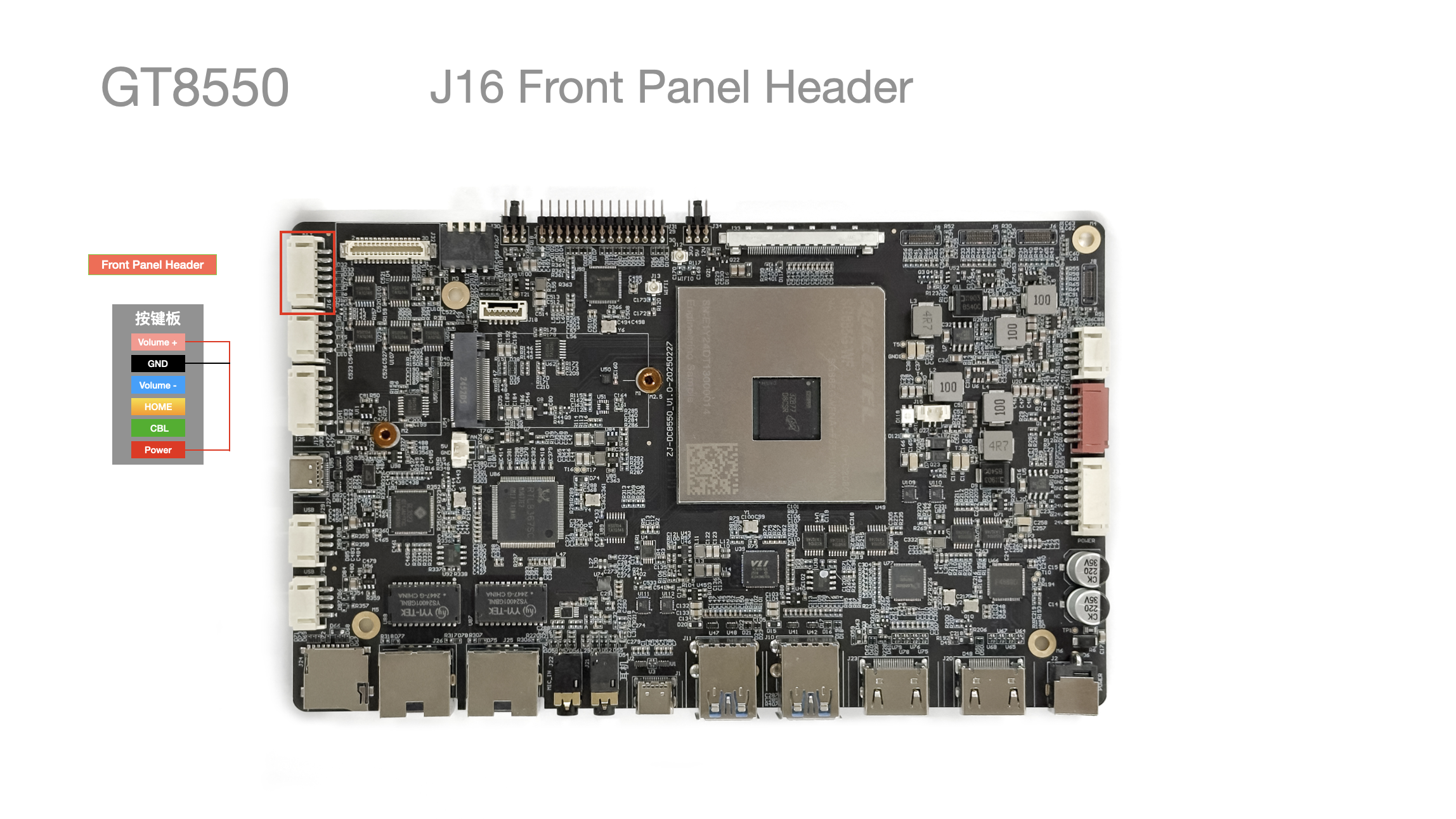

J8 面板按钮接口​

正面

引脚号引脚描述备注
1Volume +音量+
2GND共地
3Volume -音量 -
4HOME主页键
5CBL未定义
6Power电源键

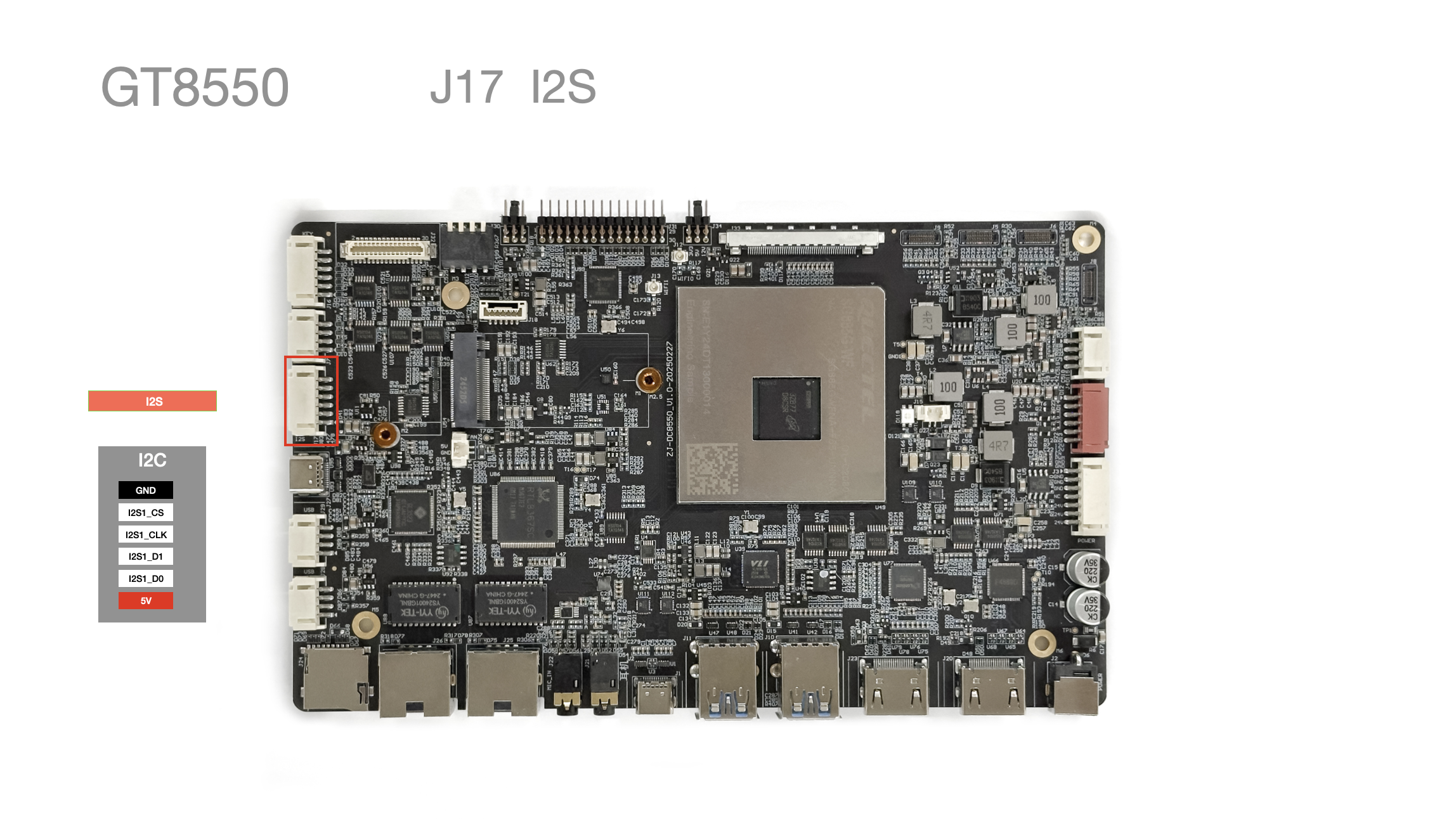

J17 I2S 数字音频​

正面

引脚号引脚描述备注
1GND
2I2S1_CS
3I2S1_CLK
4I2S1_D1
5I2S1_D0
5VPower

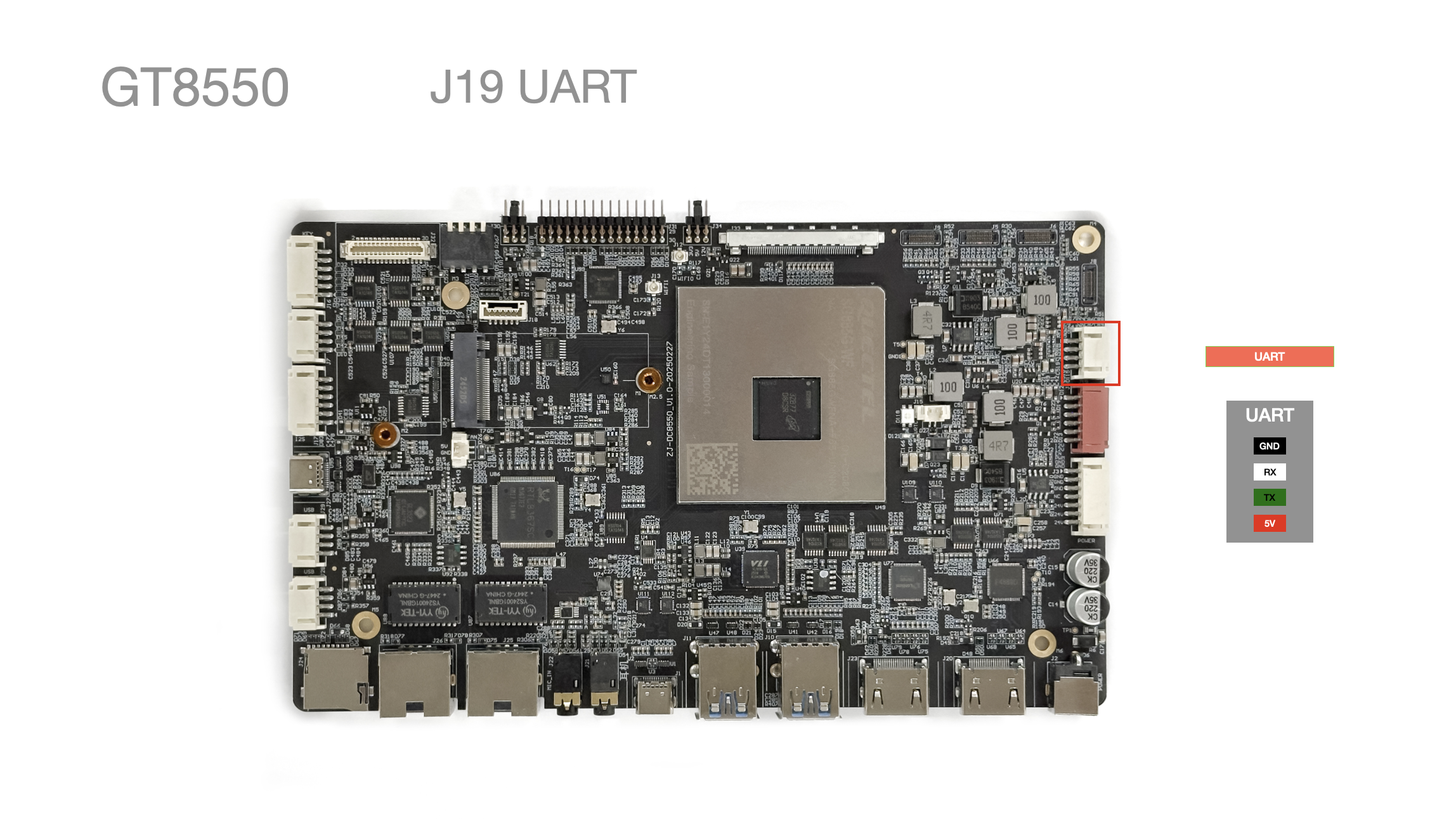

J19 串口​

正面

引脚号引脚描述配线颜色 (参考)
1GND黑色
2TX绿色
3RX白色
45V红色

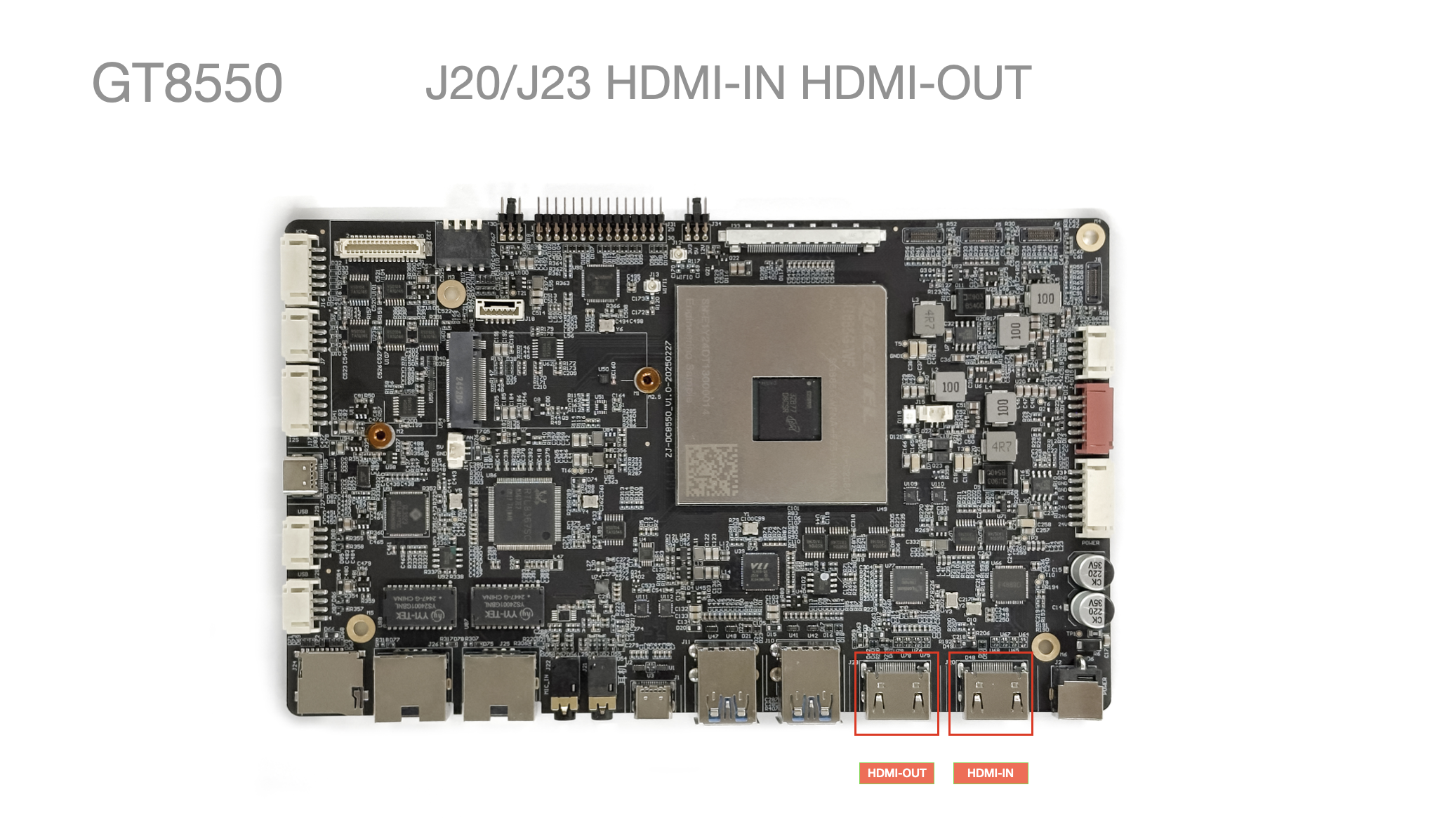

J20/J23 HDMI-IN HDMI-OUT​

正面

  • 支持 HDMI-IN

最大 3840*2160@30fps

  • 支持 HDMI-OUT

最大 3840*2160@30fps

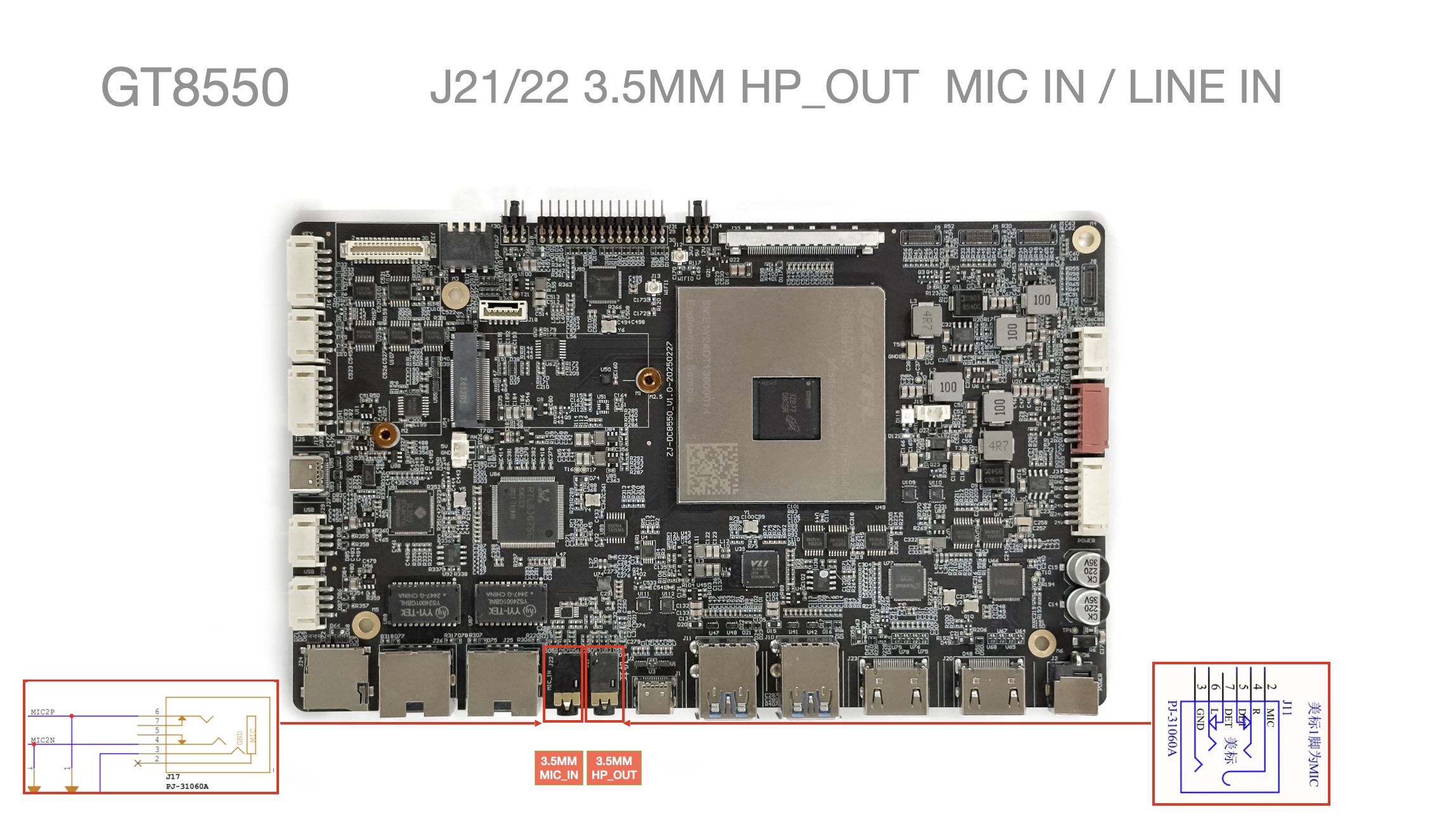

J21/J22 耳机 / 麦克风 接口​

正面

  • 支持 美标耳机 x1

  • 支持 麦克风 x1

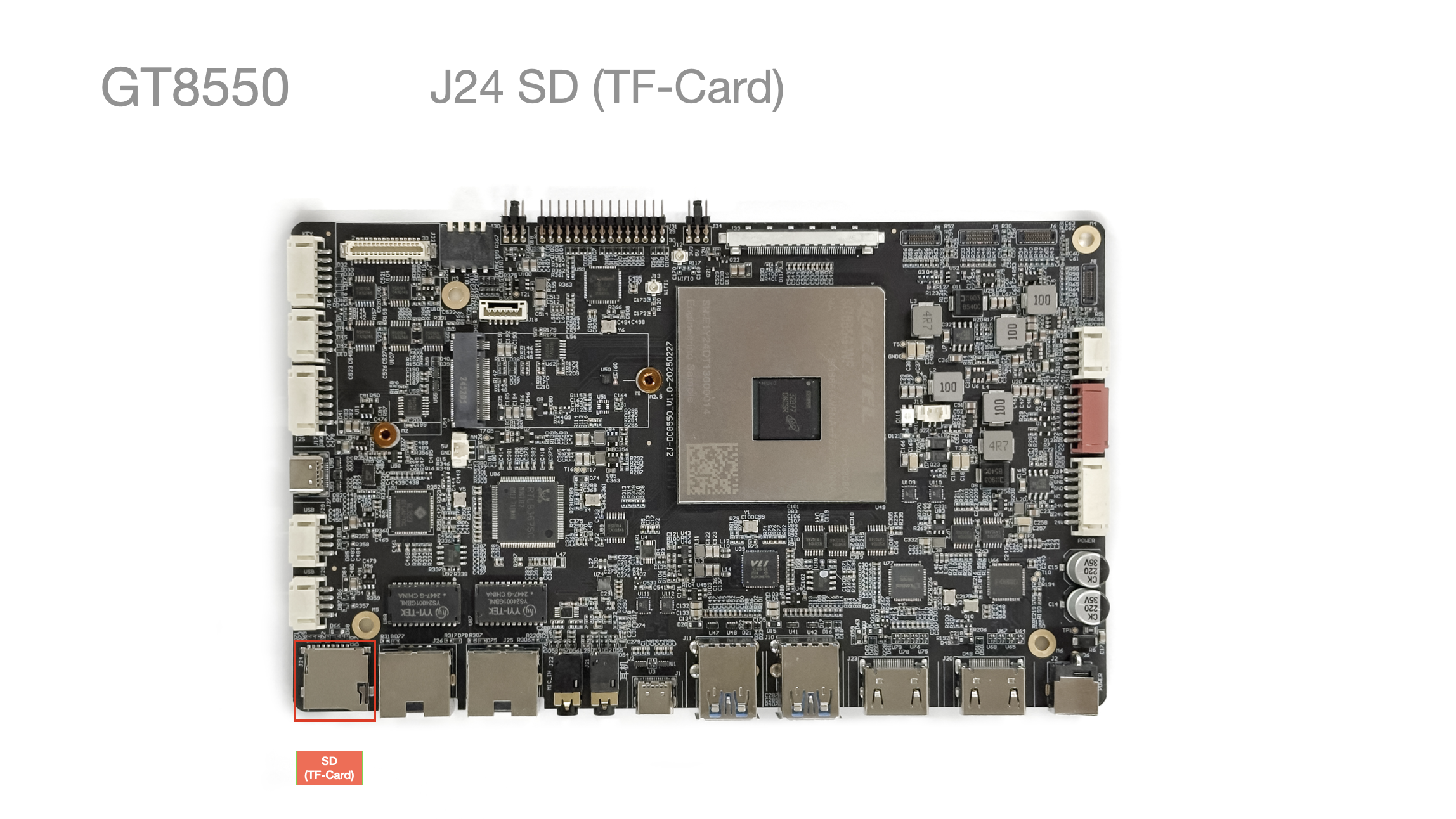

J24 SD-CARD (TF-CARD)​

正面

  • 支持 TF 卡 x1

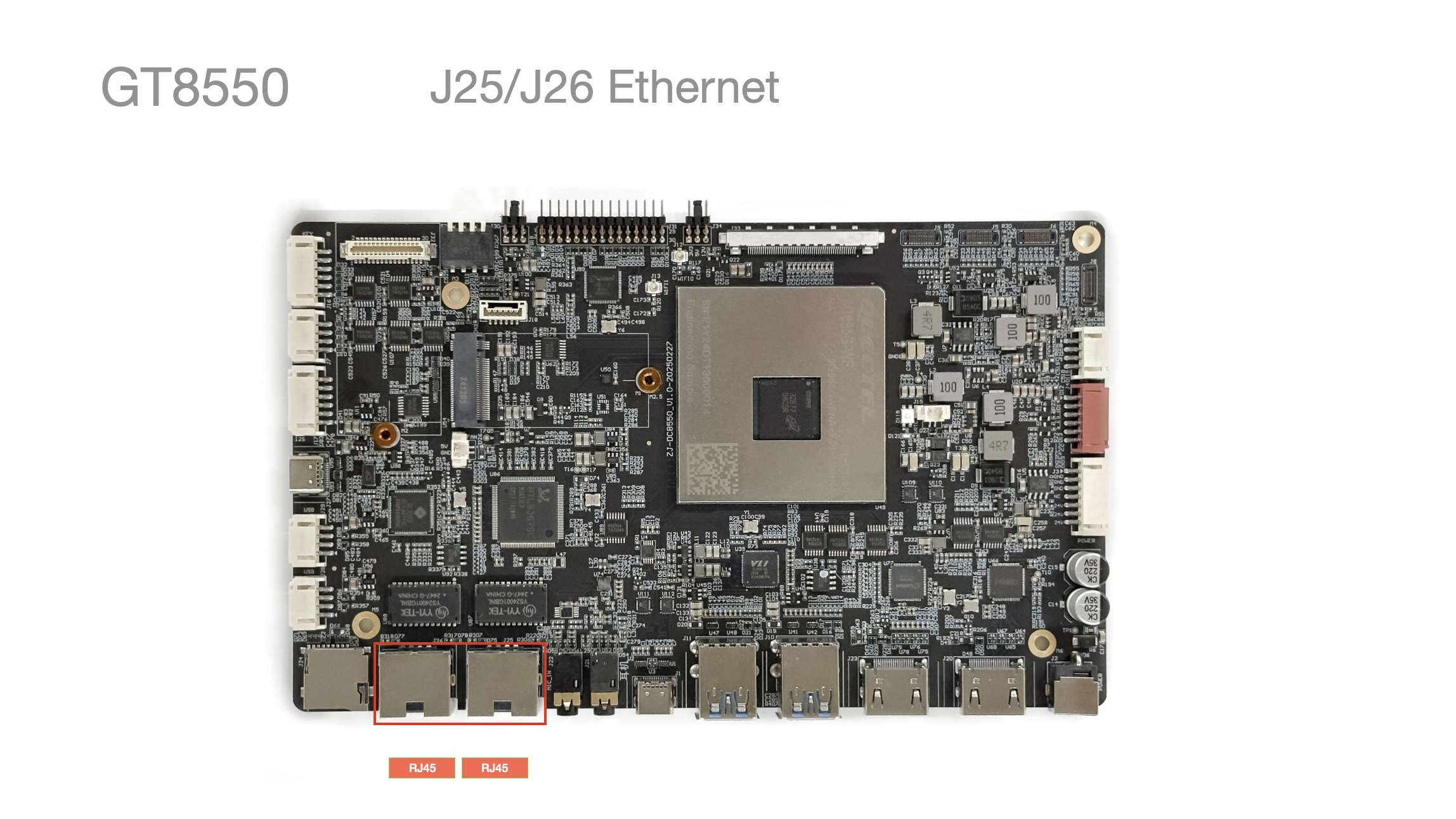

J25/J26 以太网​

正面

  • 以太网 1000 Mbps x2

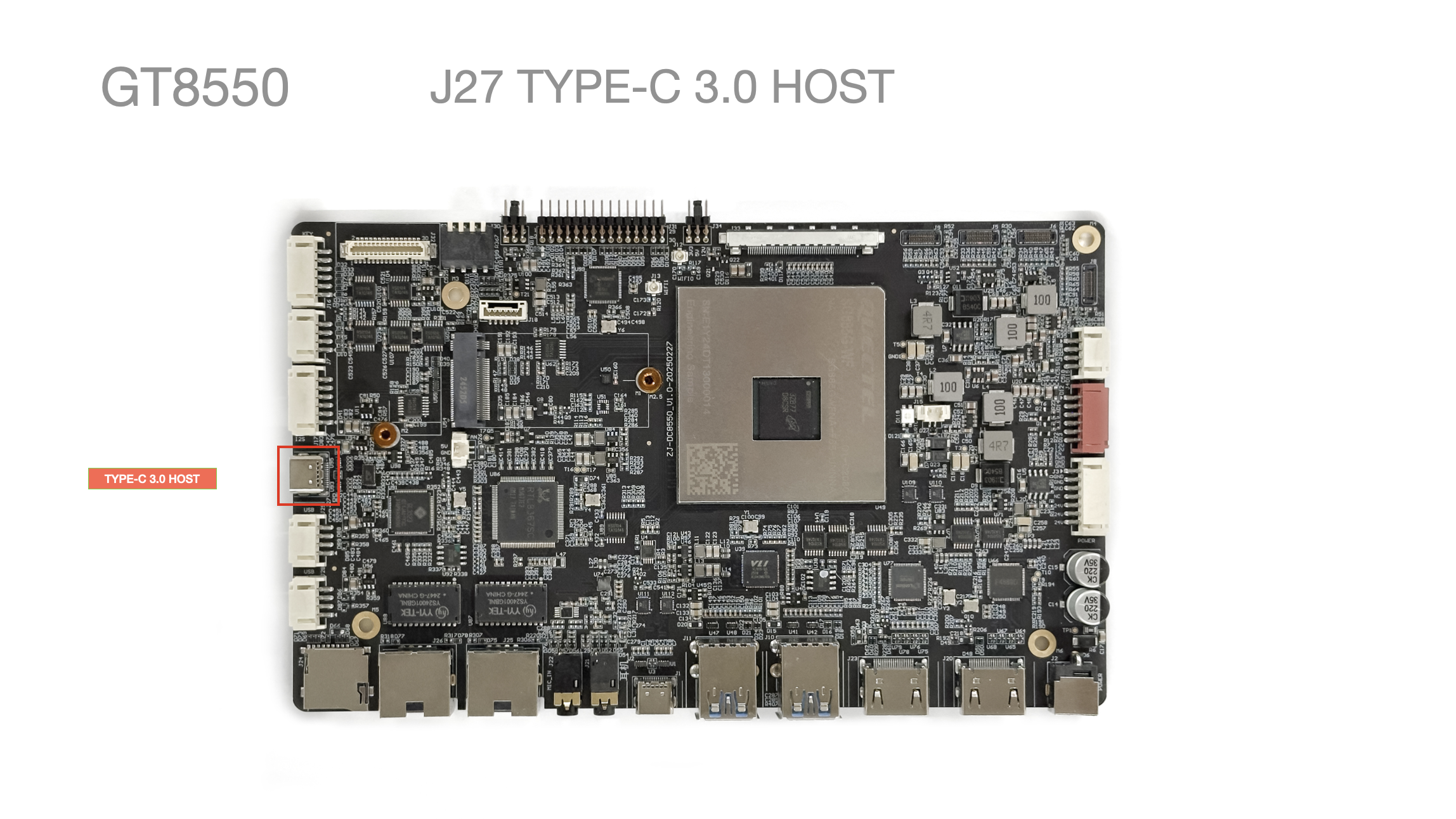

J27 Type-C 3.0 Host​

正面

  • 支持 Type-C 2.0 Host x1

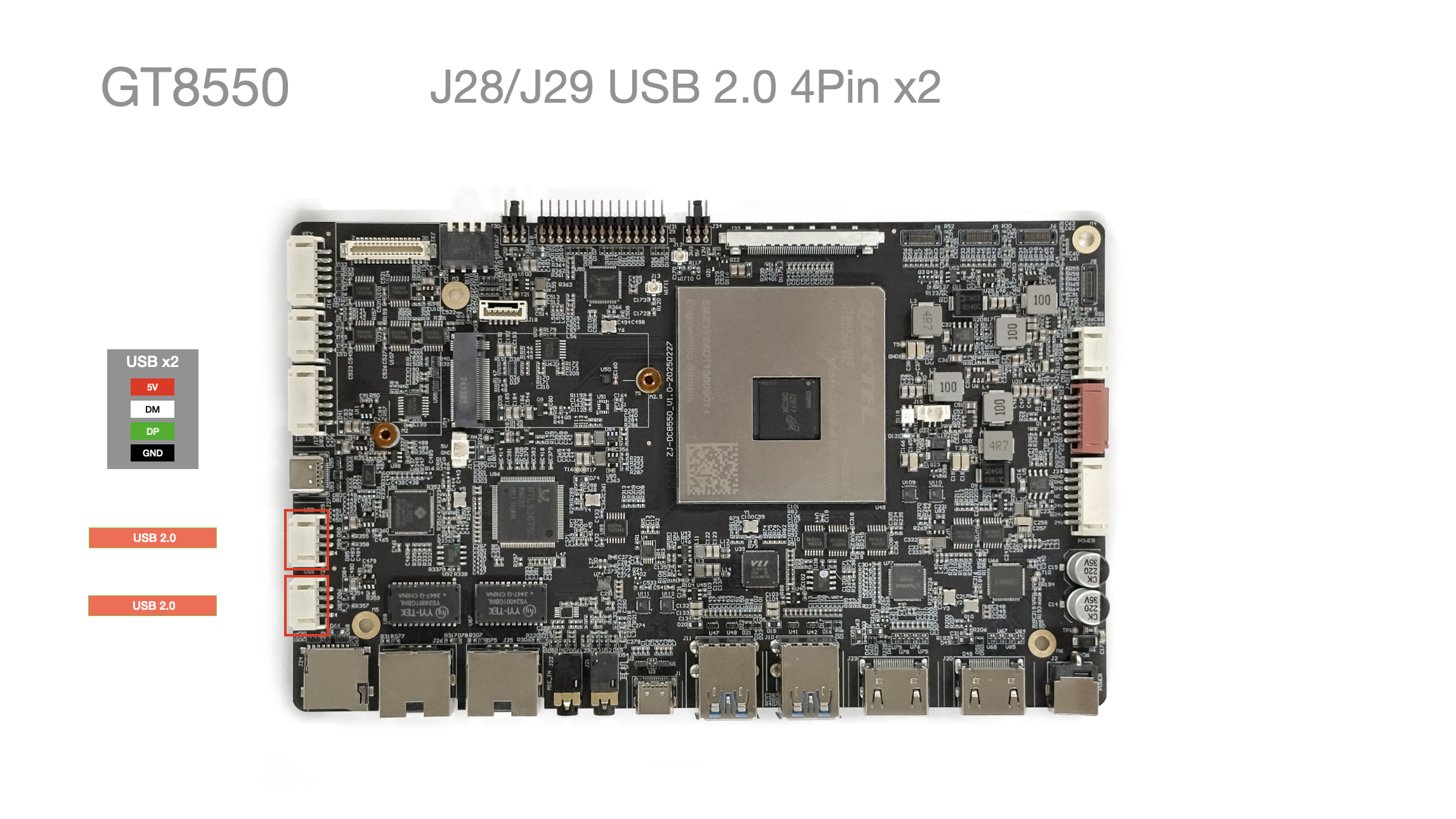

J28/J29 USB 2.0 Host x4​

正面

  • 支持 USB 2.0 Host x2

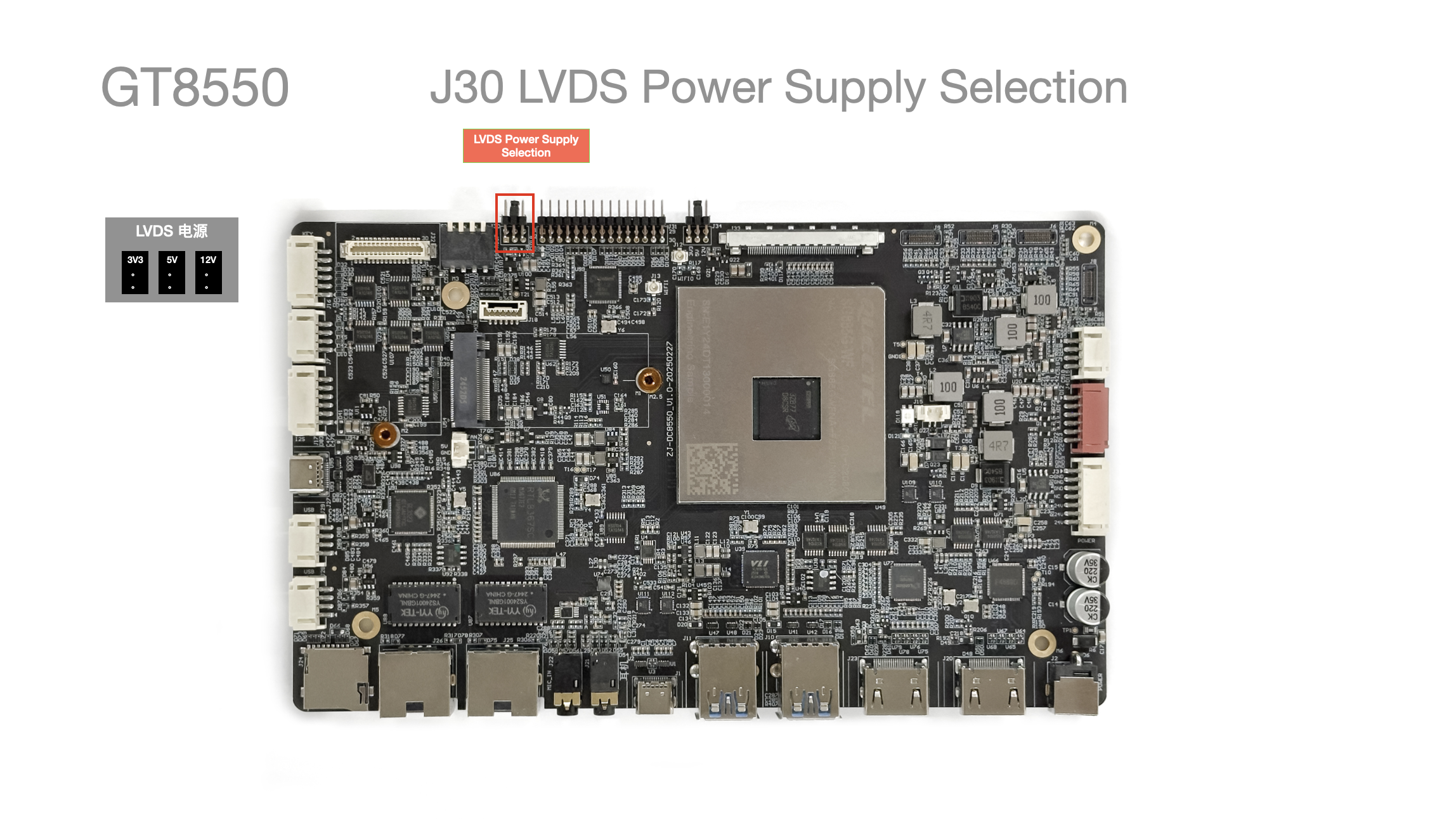

J30 LVDS 电源跳帽​

正面

  • 切换 LVDS 电压

支持 3.3V / 5V / 12V

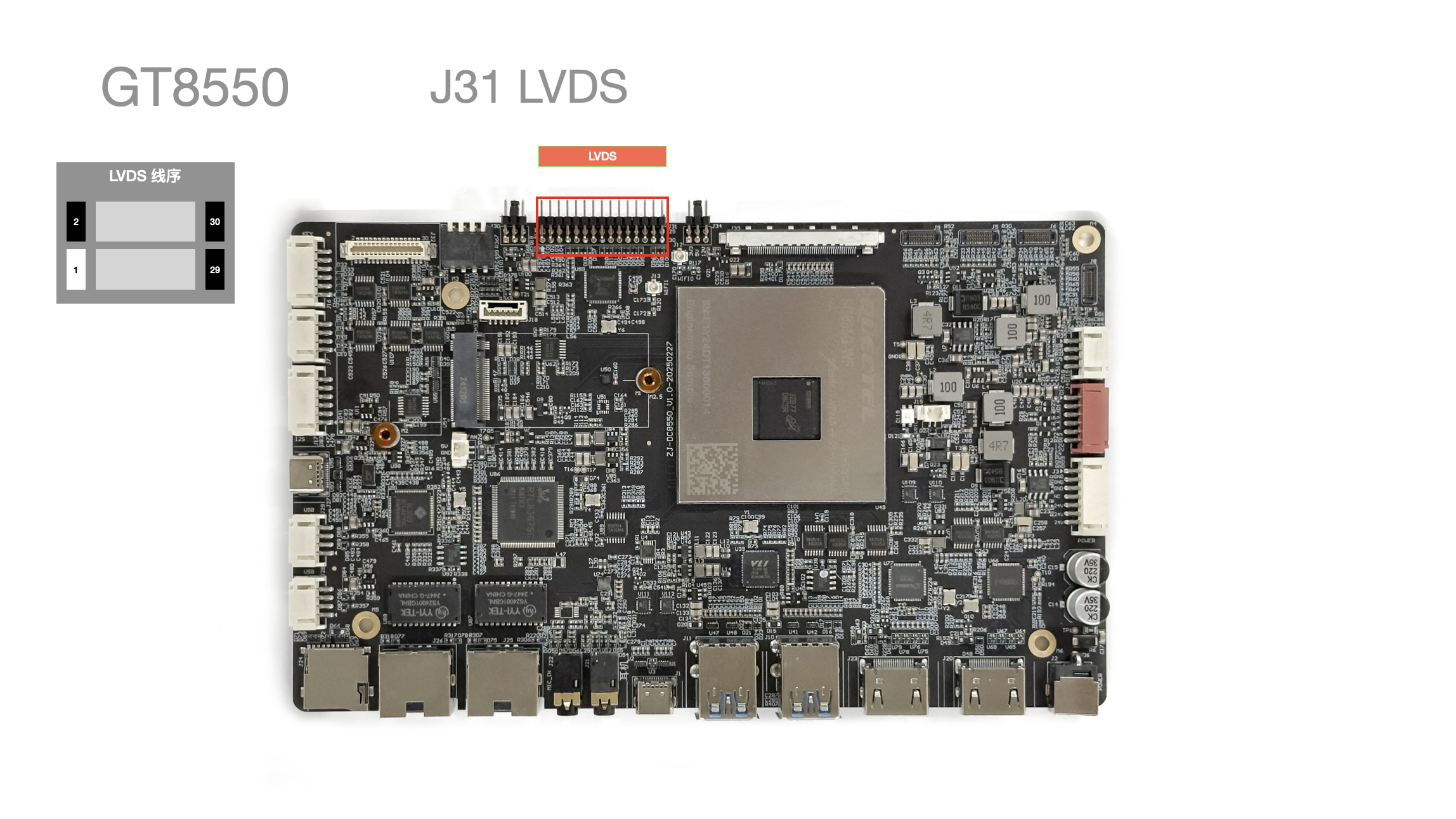

J31 LVDS​

正面

  • 支持 LVDS x1

最大支持 1920x1080

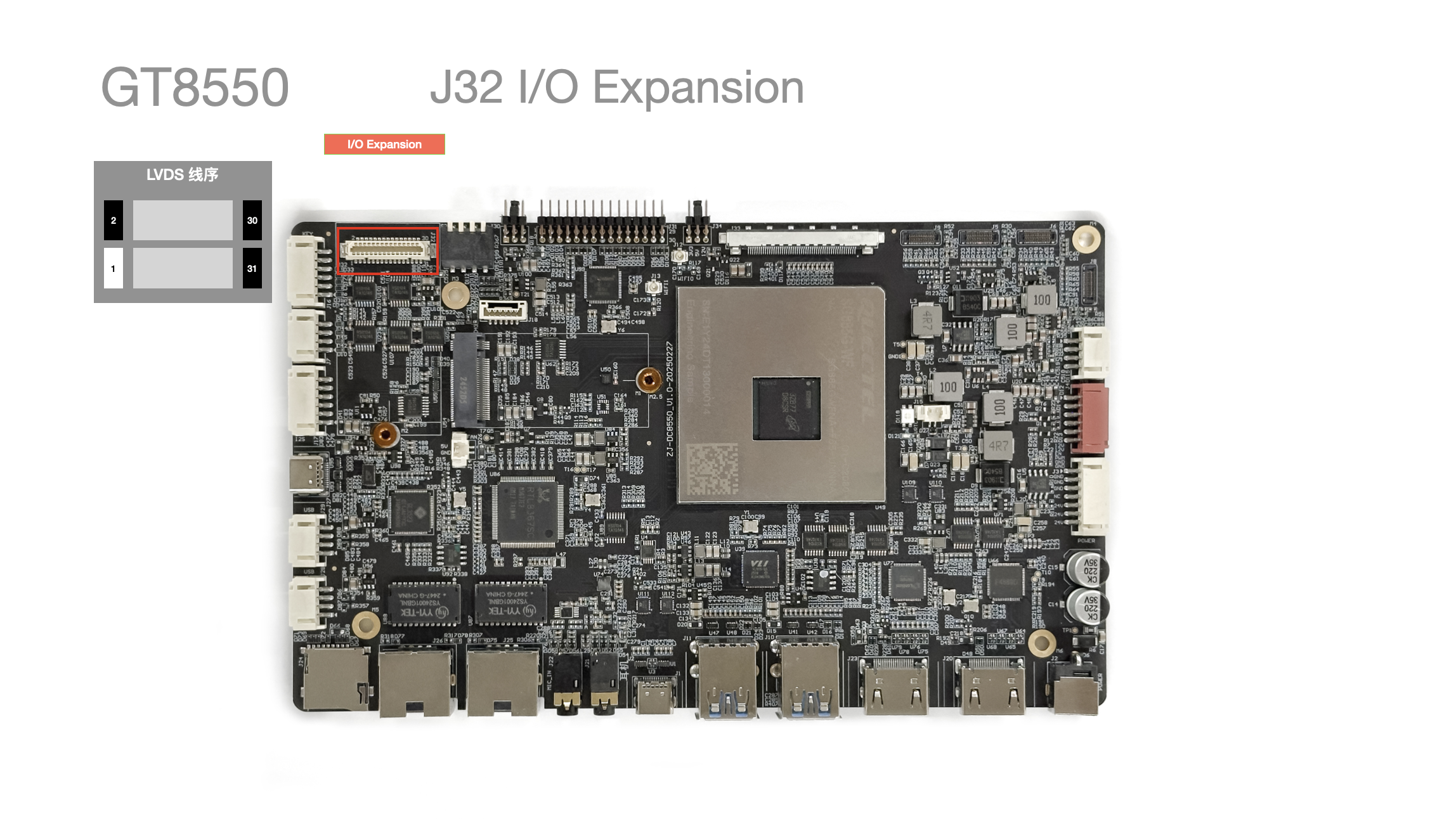

J32 IO 扩展​

正面

  • 支持 多功能扩展接口
引脚号引脚描述引脚号引脚描述
1GPIO17GND
2SPI_CLK18I2C_SDA
3GPIO19GND
4SPI_CS20I2C_SCL
5GPIO21GND
6SPI_MISO22GND
7GPIO23GND
8SPI_MOSI24TX
9GND255V
10GND26RX
11GPIO275V
12DBG_TXD28TX
13GPIO295V
14DBG_RSD30RX
15GND315V
16GND

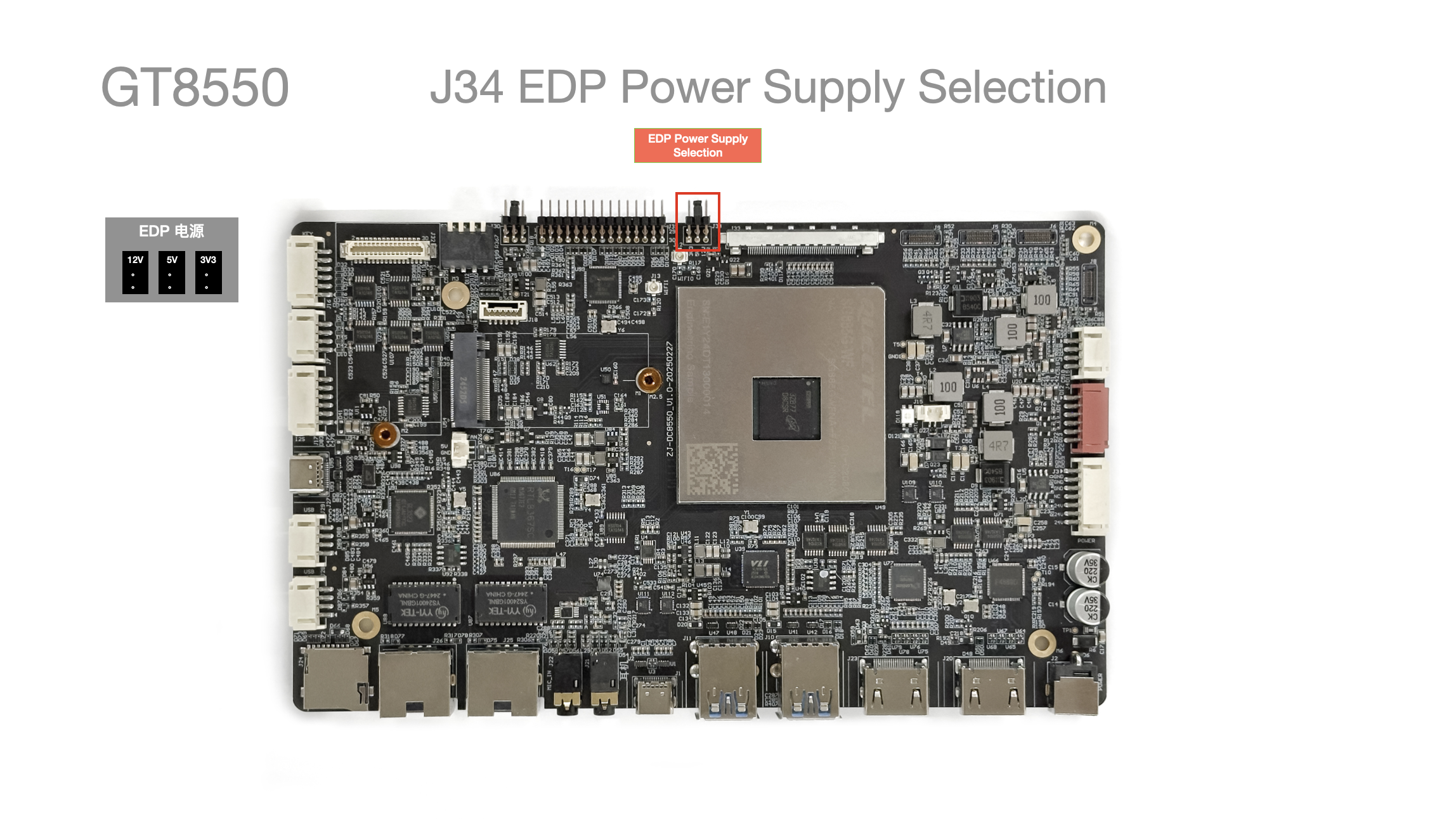

J34 EDP 电源跳帽​

正面

  • 切换 EDP 电压

支持 3.3V / 5V / 12V

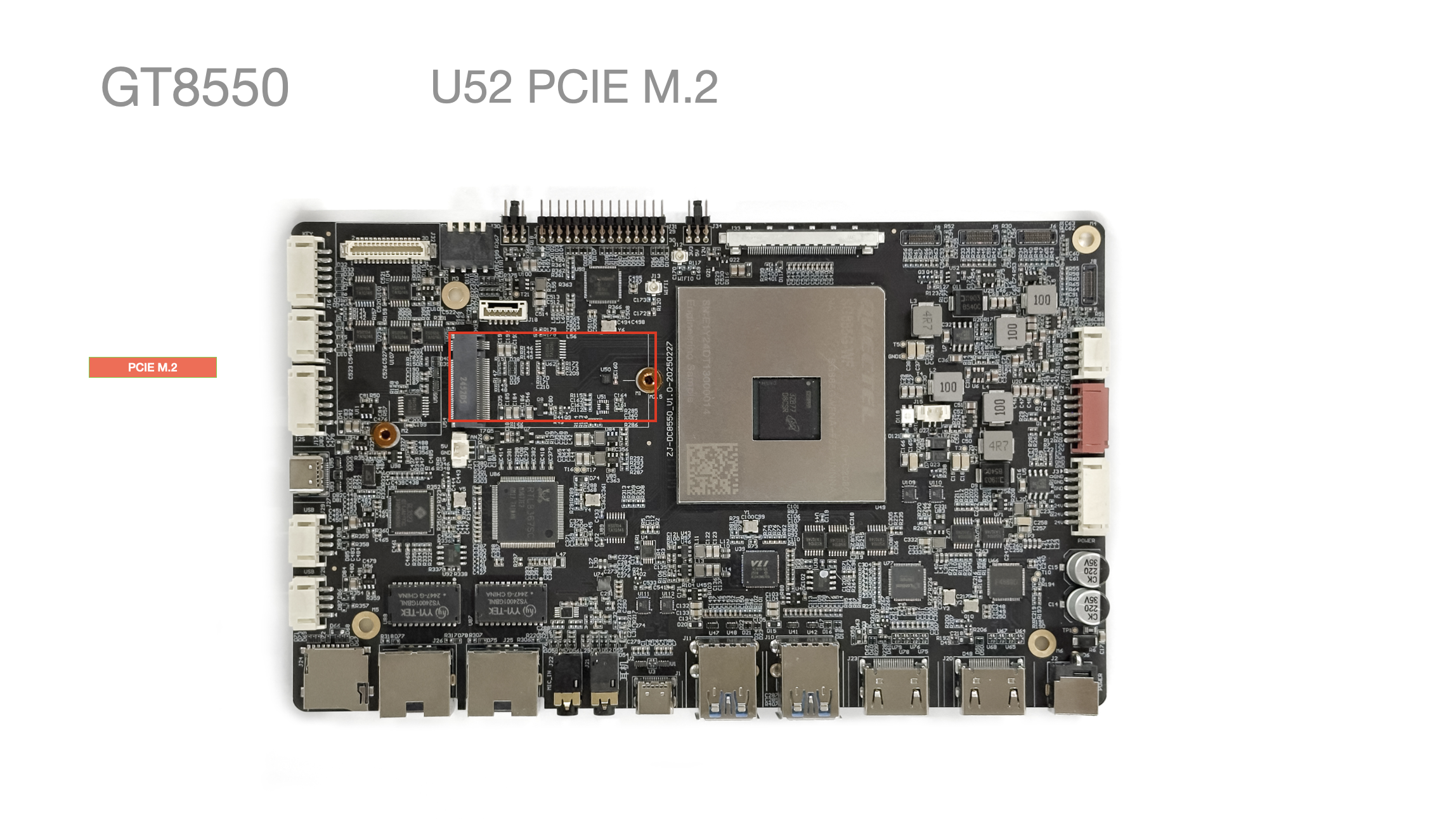

U52 PCIE M.2 存储扩展​

正面

  • PCIE M.2 x1:

支持 M Key 2242 NVME SSD

S1 Boot 按钮​

正面

  • 切换 Bootloder 启动模式

用于升级系统
