接口定义

DC865 提供了丰富的接口，具体如下图:

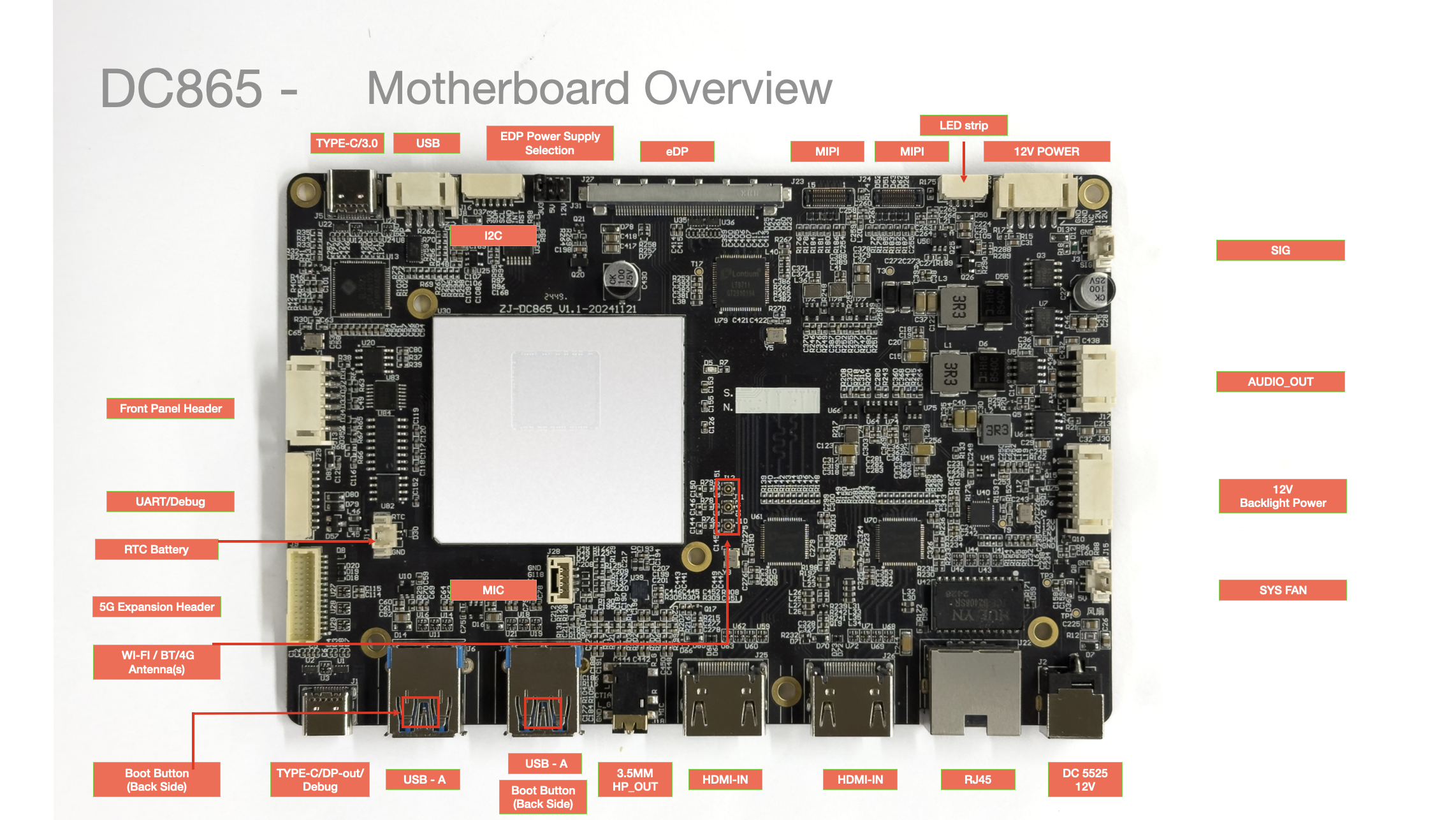

整机接口定义​

正面 整机接口

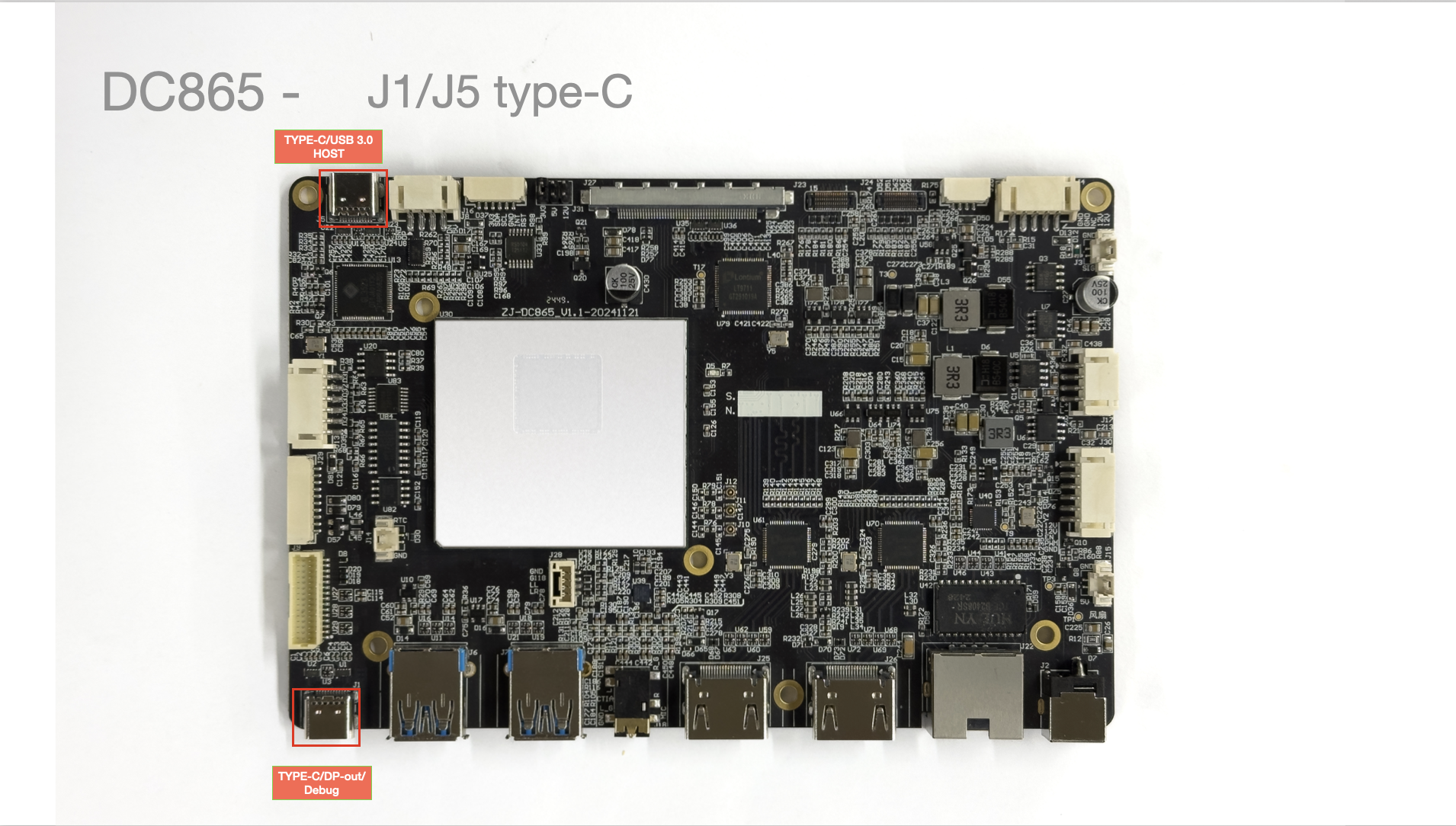

J1 TYPE-C 全功能接口​


  • TYPE-C 接口: DC865 控制板提供 TYPE-C 接口，用于模组系统固件升级，支持DP out / Debug 。

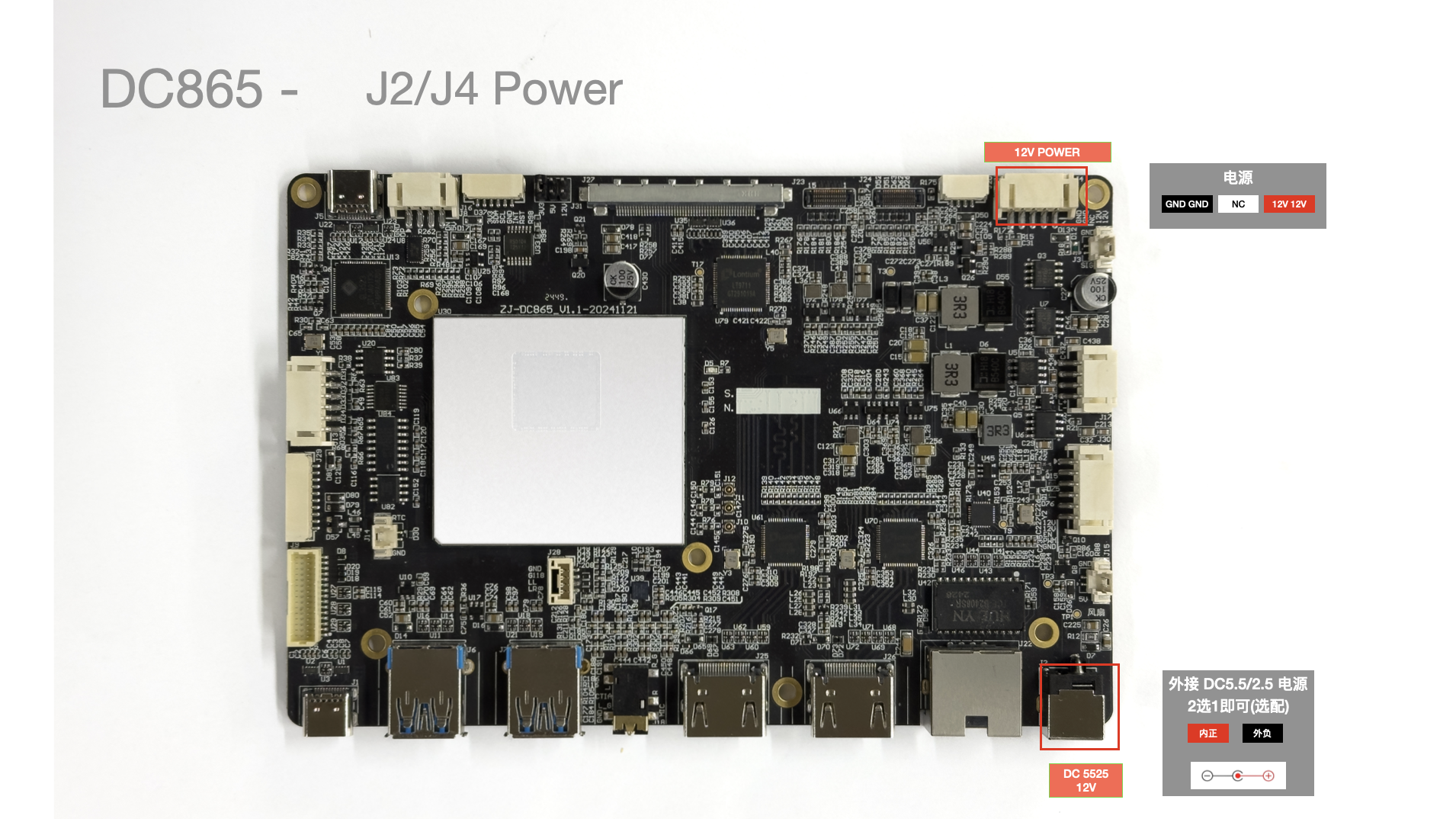

J2/J4 电源​

Photo 连接方法

接口定义 J4​

引脚号引脚描述配线颜色 (参考)备注
1GND黑色接地
2GND黑色接地
312V红色工作电压 12V
412V红色工作电压 12V

接入 12V 电源即可​

  • 支持DC 12V 4PIN 供电座

实测功率​

  • 测试方法:

    1. 刷入默认的 Android 固件

    2. 正常通电，解锁屏幕不做任何其他操作

    3. 仅测量主板供电，背光未接通。

状态电压电流功率备注
正常开机未接屏幕12.4V0.2A待机 2.3-3.1W测量精度 0.1 仅供参考

J5 TYPE-C USB 3.0 全功能接口​


  • TYPE-C 接口: USB 3.0 HOST。

J6/J7 USB 接口​


  • 支持 2路 USB-A 2.0 标准接口

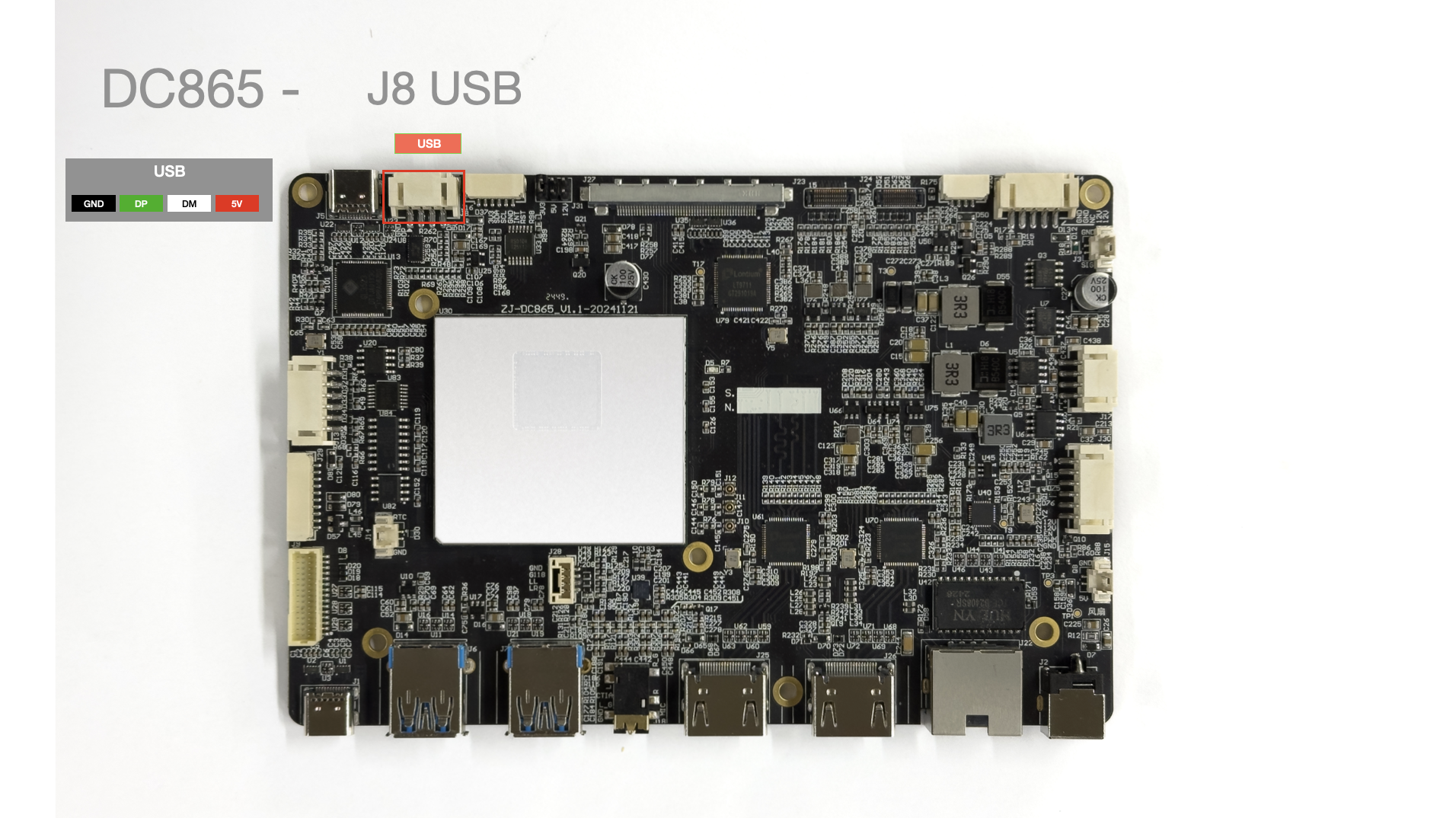

J8 USB 接口​


引脚号引脚描述配线颜色 (参考)备注
1GND黑色接地
2DP绿色
3DM白色
45V红色5V

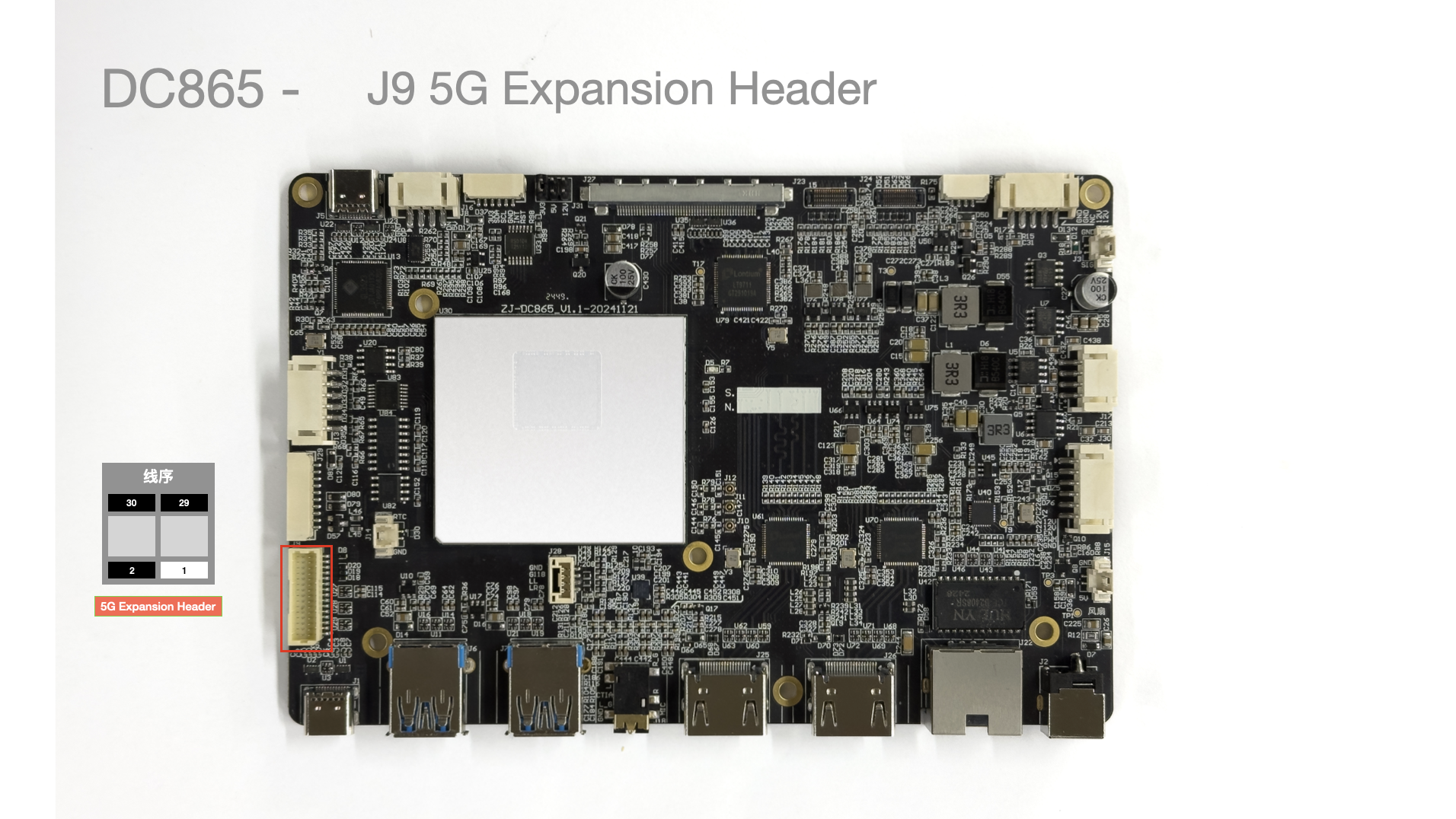

J9 5G 模块​


  • 详见规格书

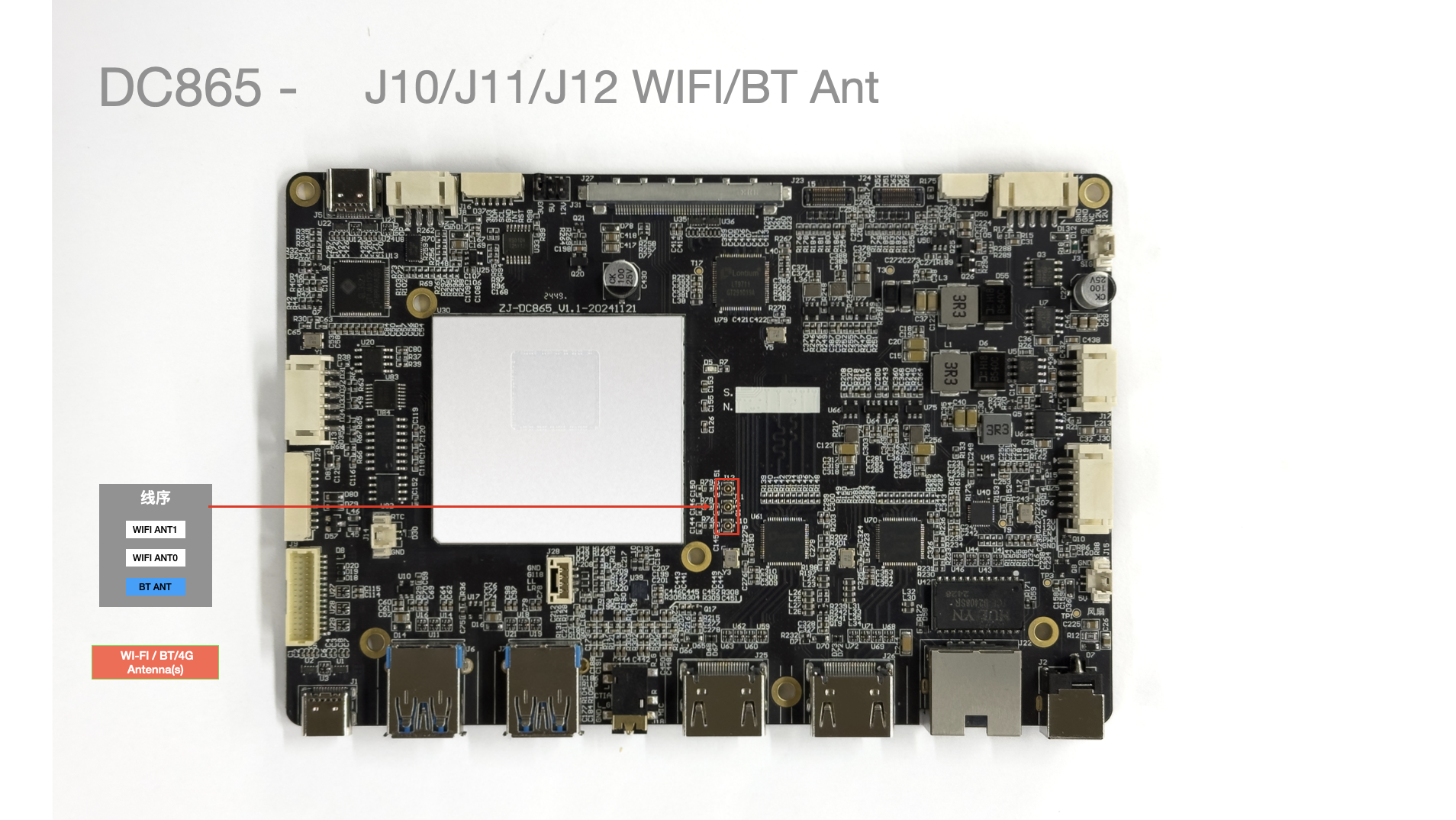

J10/J11/J12 WIFI 蓝牙天线​

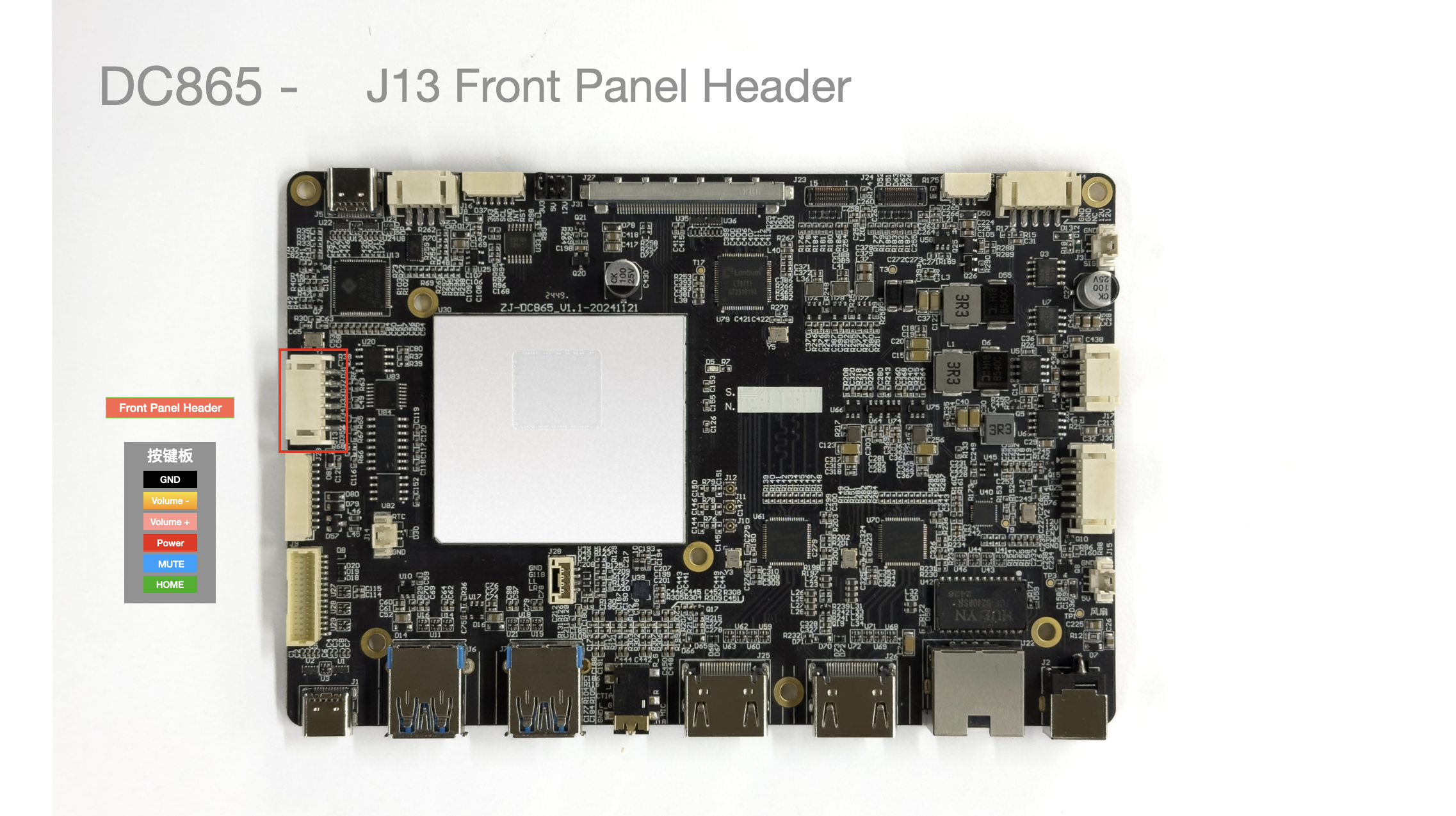

J13 面板按钮接口​


引脚号引脚描述备注
1HOME
2MUTE
3PWRKEY
4KEY_VOL_UP
5KEY_VOL_DOWN
6GND

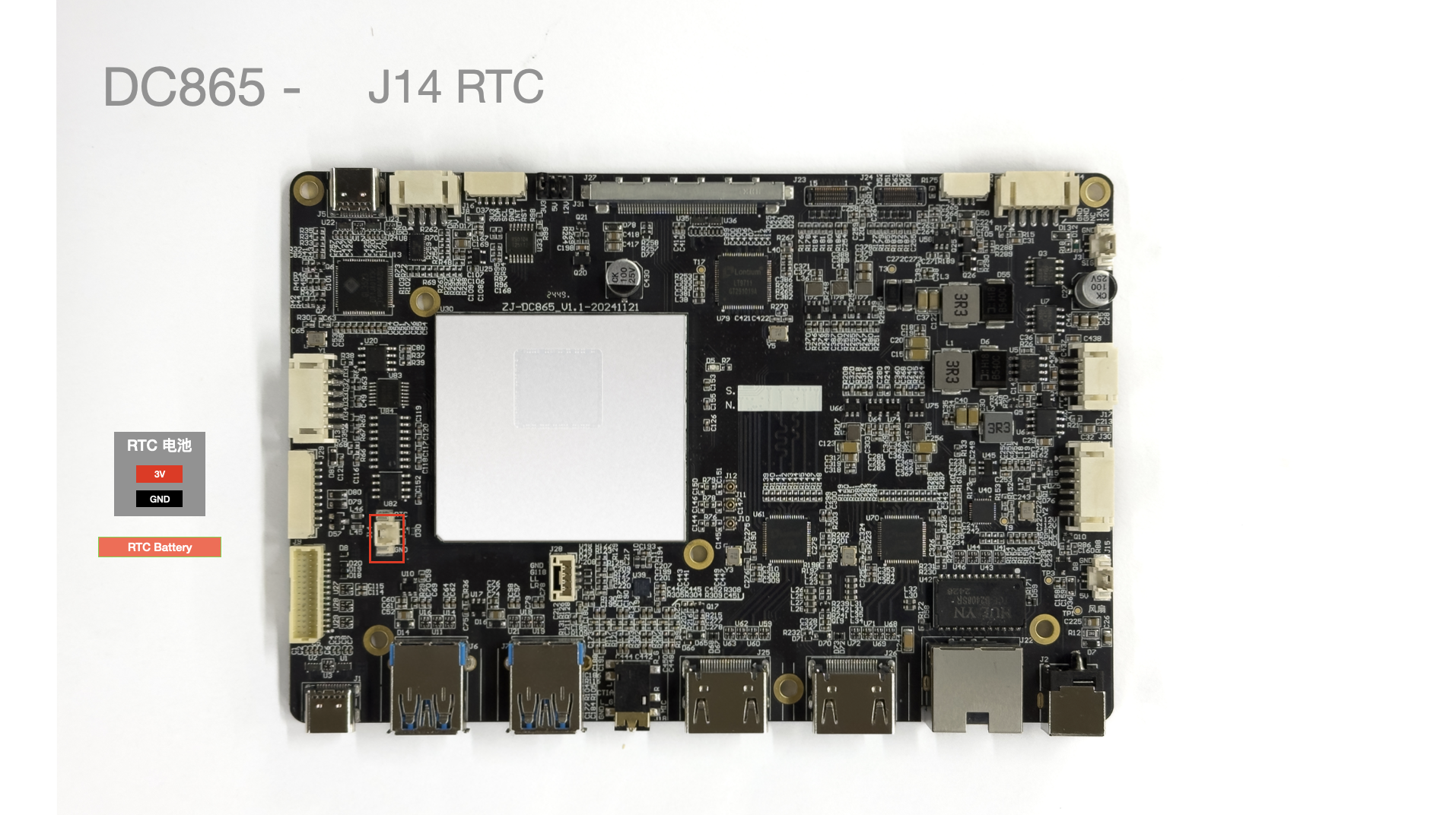

J14 RTC​


引脚号引脚描述备注
13.3V
2GND

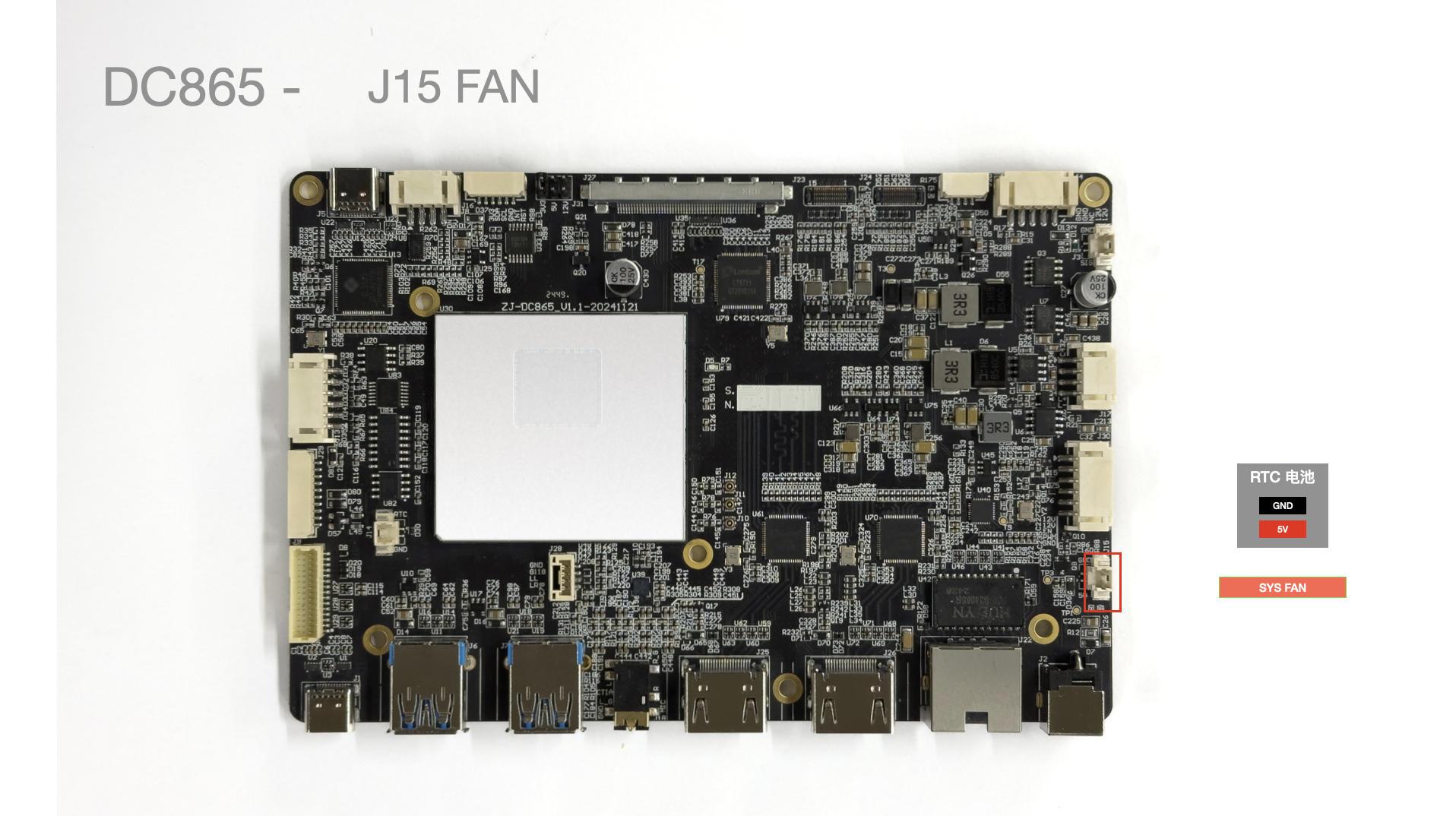

J15 风扇 接口​


引脚号引脚描述备注
15V
2GND

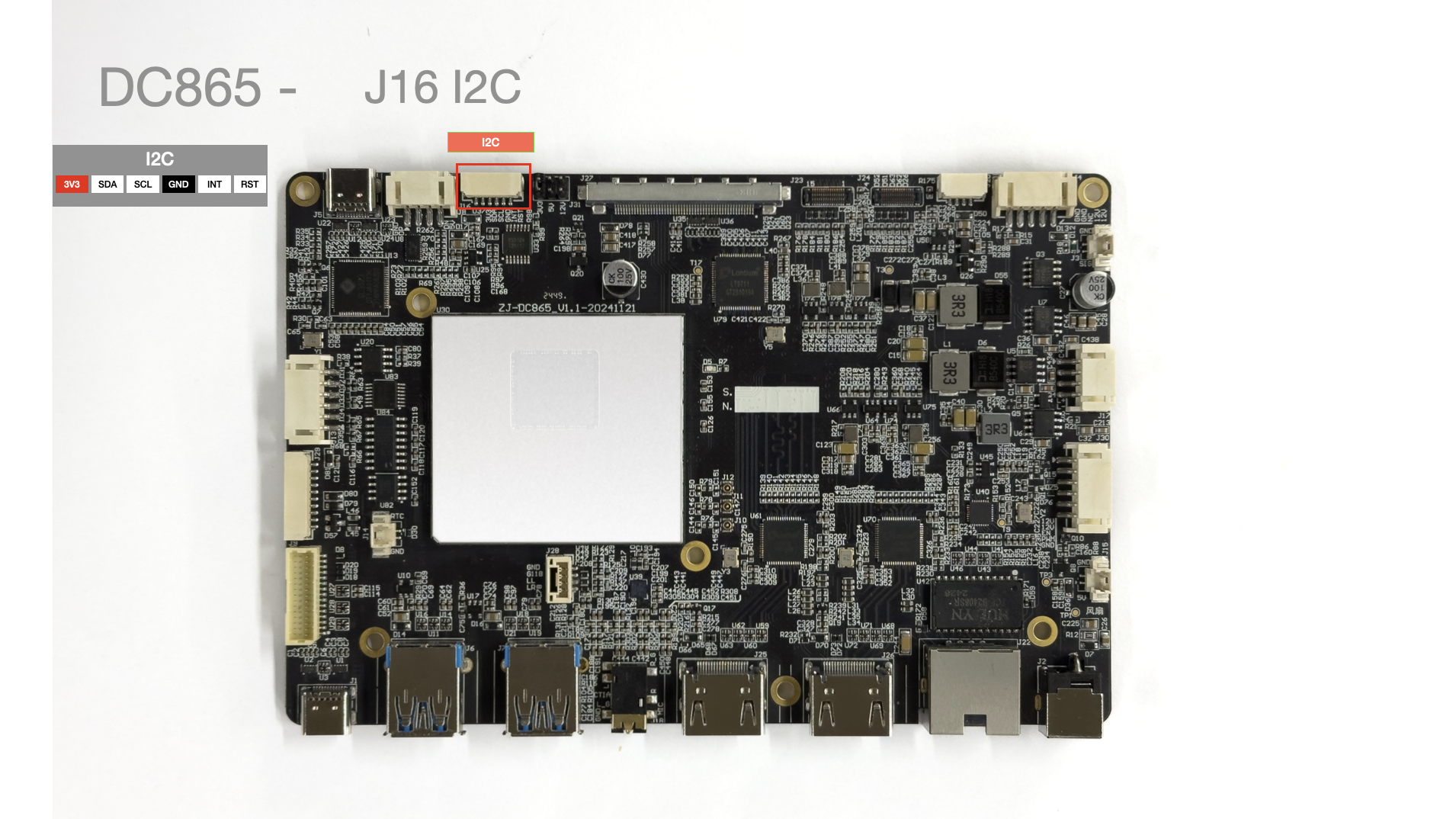

J16 I2C 接口​


引脚号引脚描述备注
13V3
2SDA
3SCL
4GND
5INT
6RST

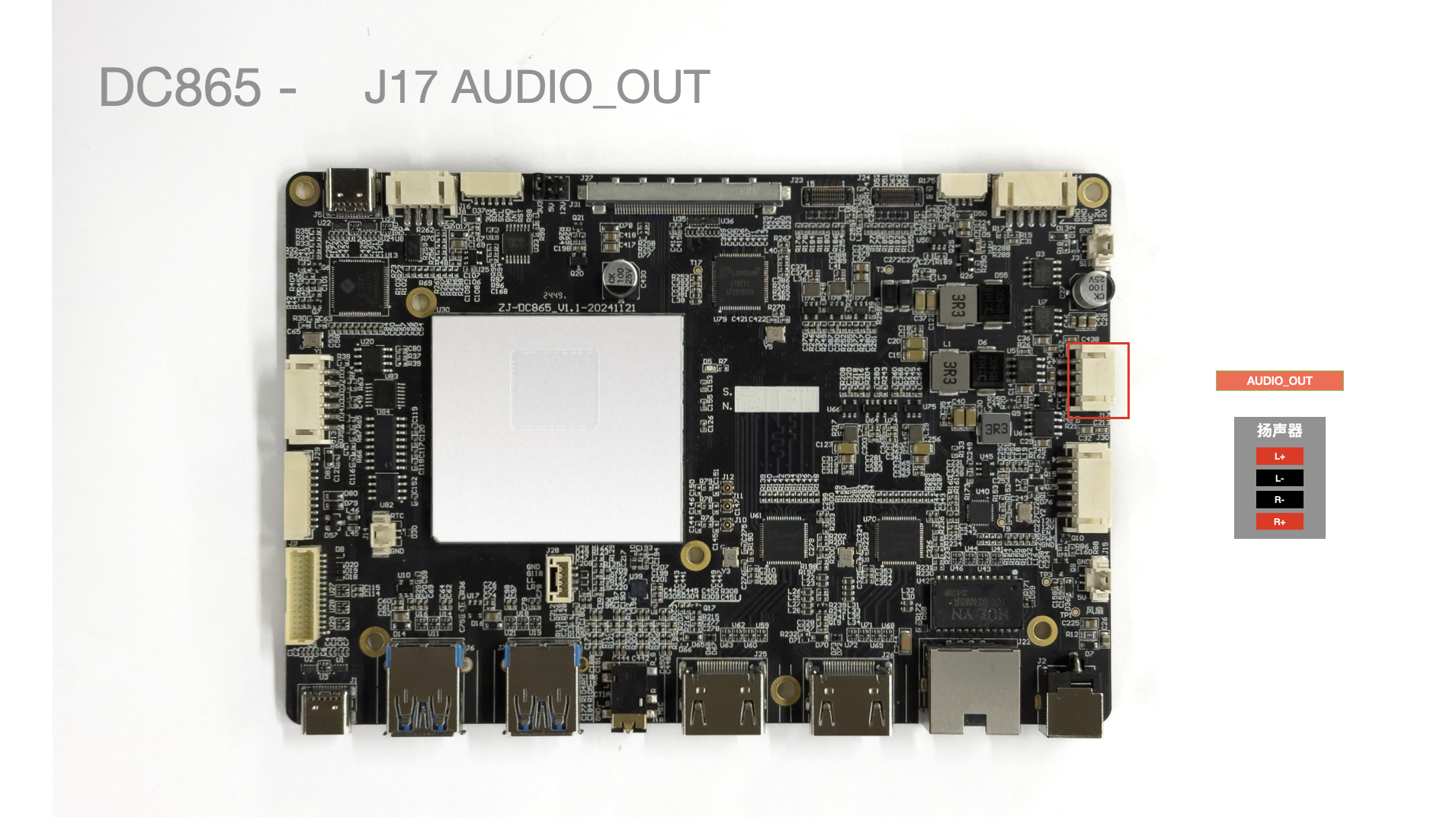

J17 AUDIO_OUT 接口​


引脚号引脚描述备注
1左声道+
2左声道-
3右声道-
4右声道+

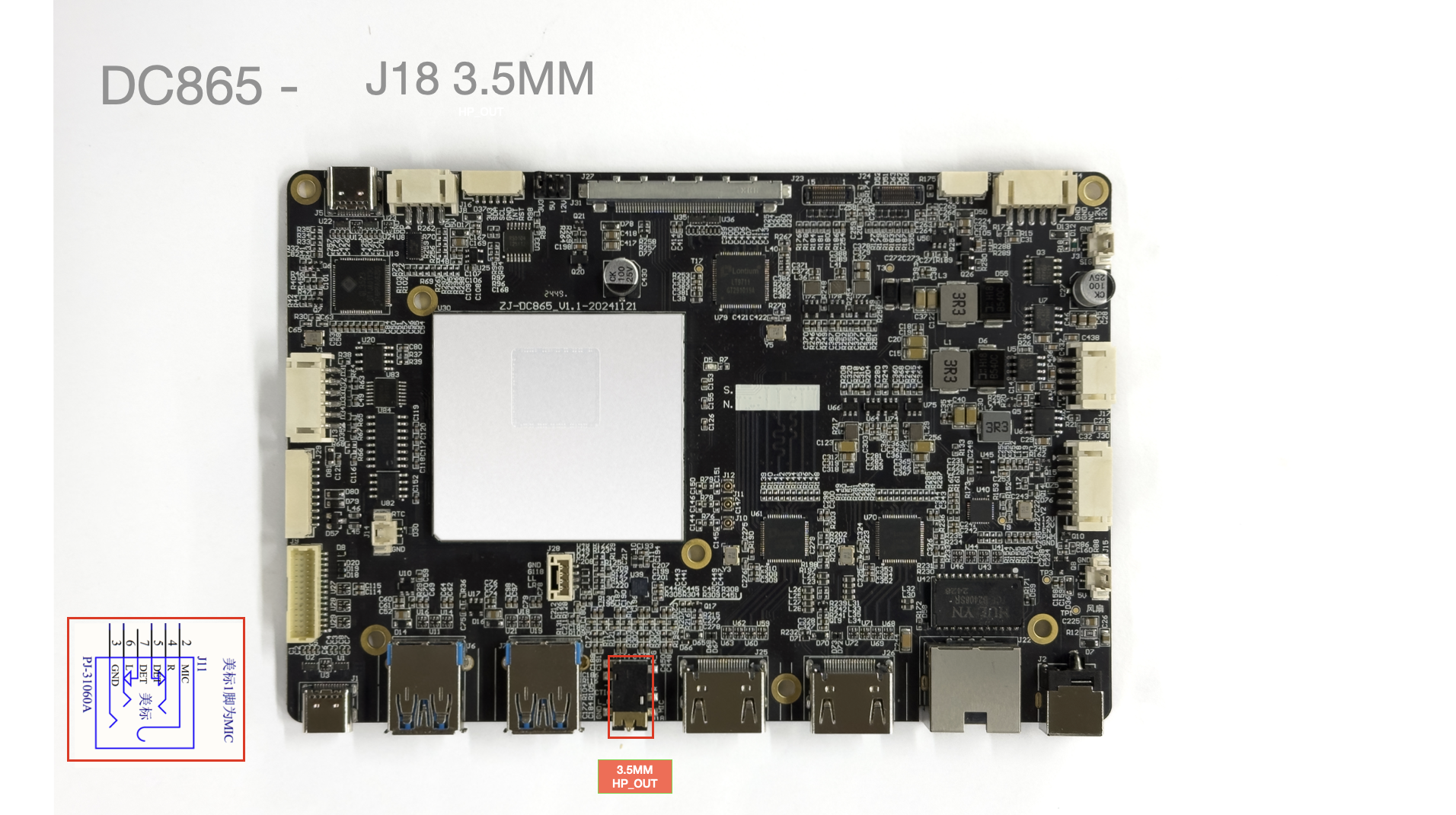

J18 耳机​


  • 美标耳机接口

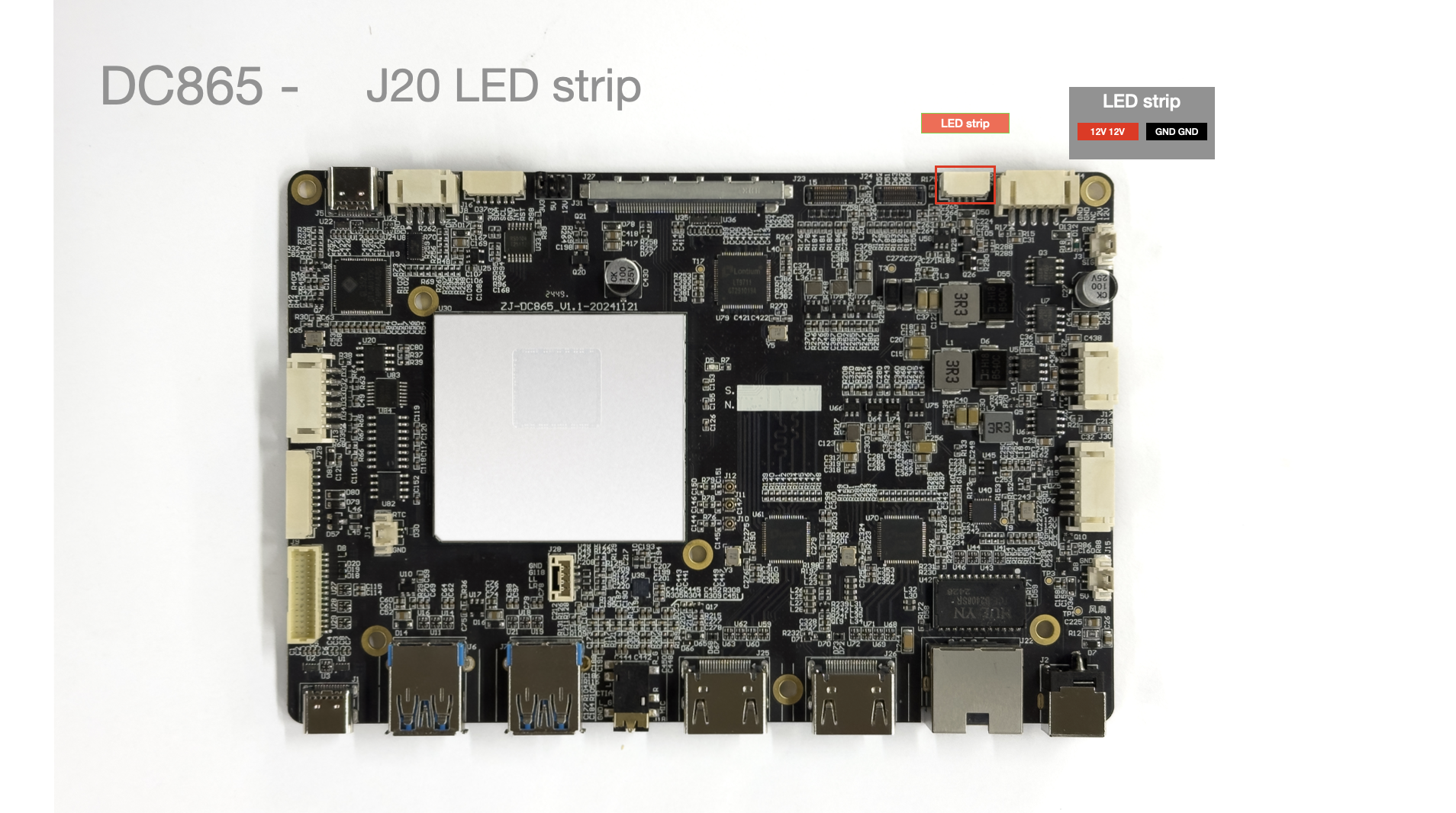

J20 12V 灯带​


引脚号引脚描述备注
112V
212V
3GND
4GND

J22 以太网接口​


  • 速率为 1000Mbps

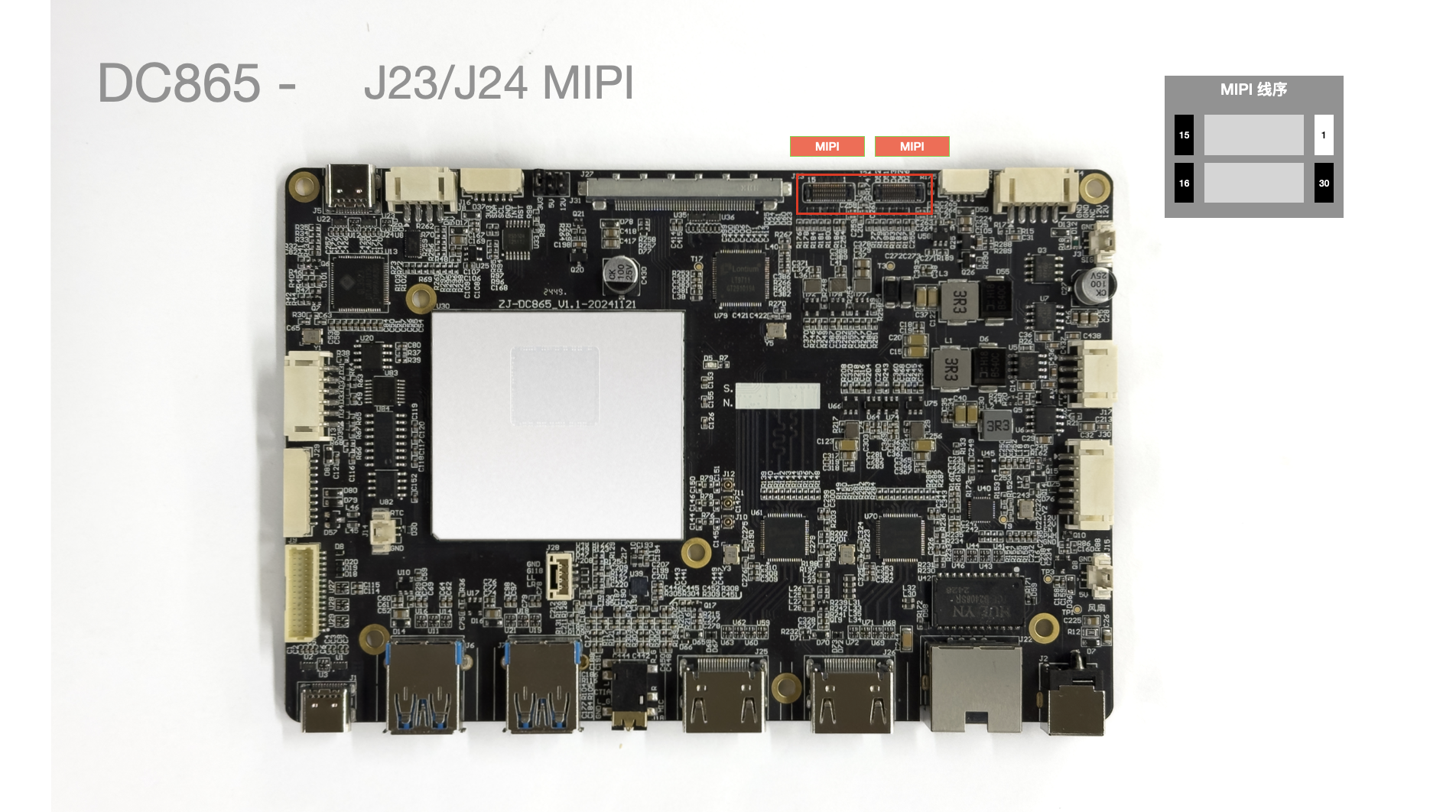

J23 MIPI 摄像头​


J25/J26 HDMI-IN​


  • HDMI IN 输入接口，支持 HDMI 音频，支持的分辨率为1920X1080@60fps，2560x2048@30fps，3840*2160@30fps

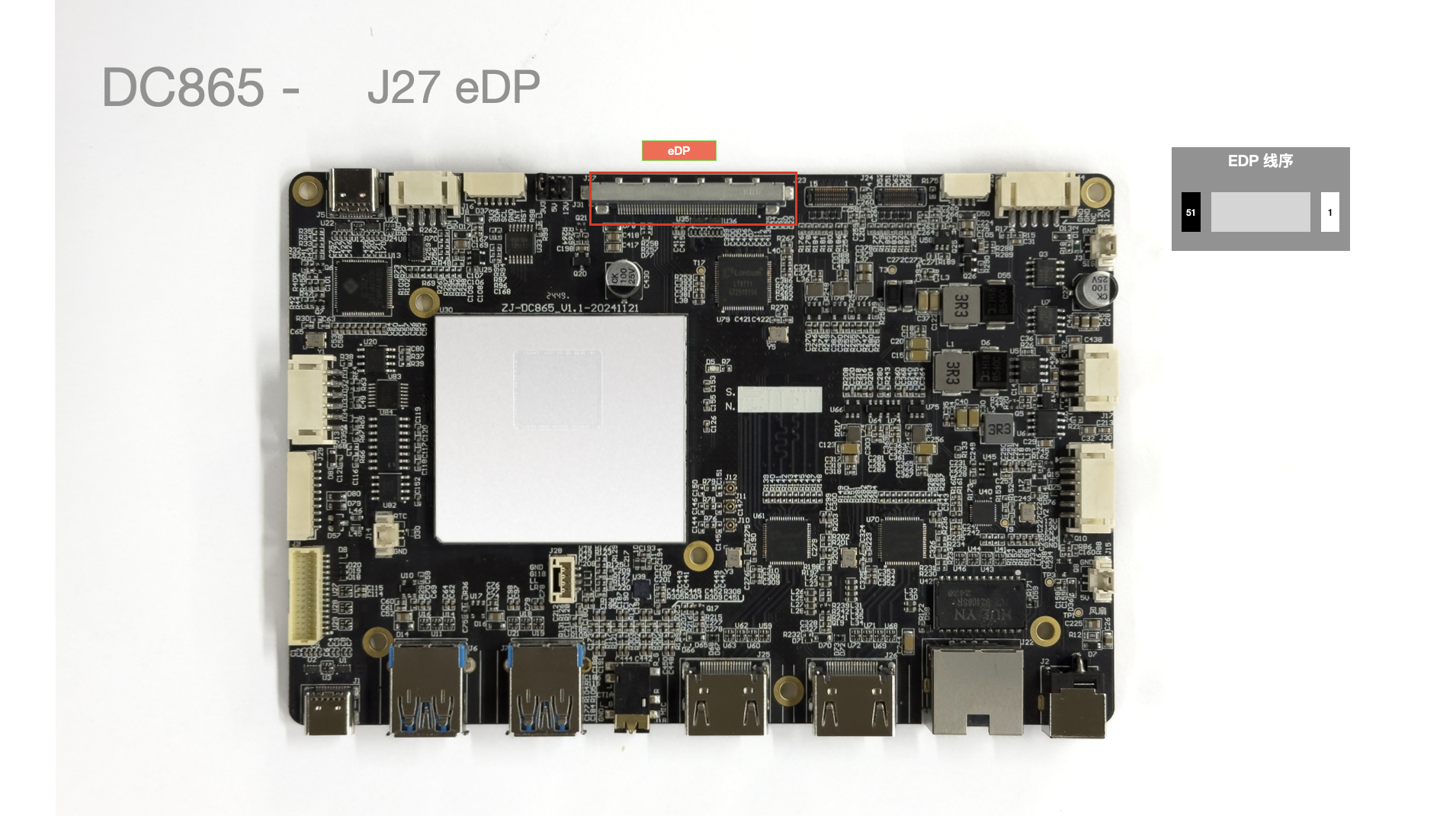

J27 eDP 屏幕接口​


支持分辨率 3820X2160@60fps

J28 MIC 接口​


引脚号引脚描述备注
1LR
2LL
3GPIO118
4GND

J29 串口​


引脚号引脚描述备注
1RS485_B
2RS485_A
3GND
4RS232_TX1
5RS232_RX1
6GND
7GPIO119
8GPIO120
9GND
105V

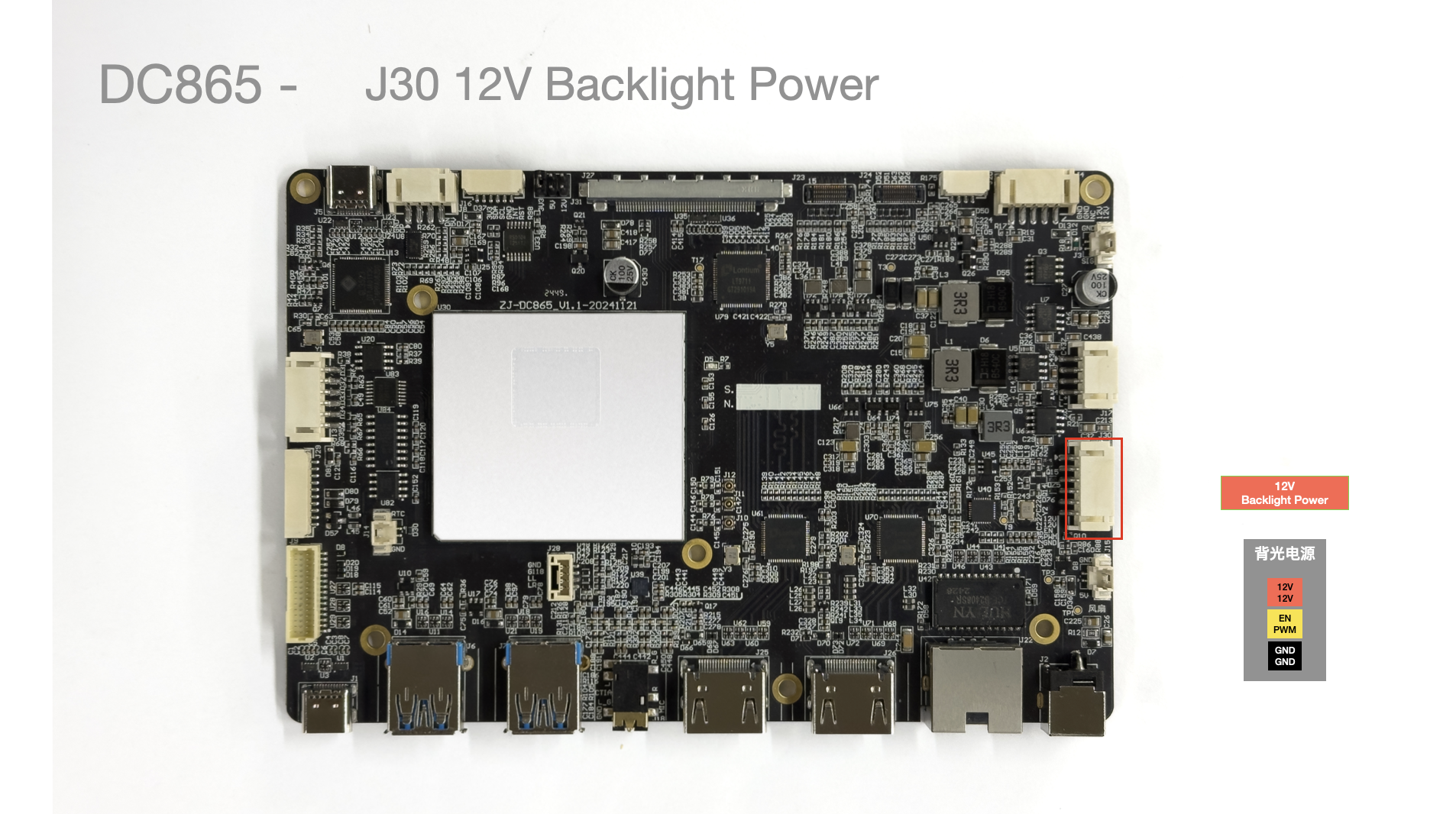

J30 背光供电​


引脚号引脚描述配线颜色 (参考)备注
112V红色工作电压 12V
212V红色工作电压 12V
3BL_EN黄色背光控制
4BL_PWN黄色背光控制
5GND黑色接地
6GND黑色接地
  • 最大 3A Max

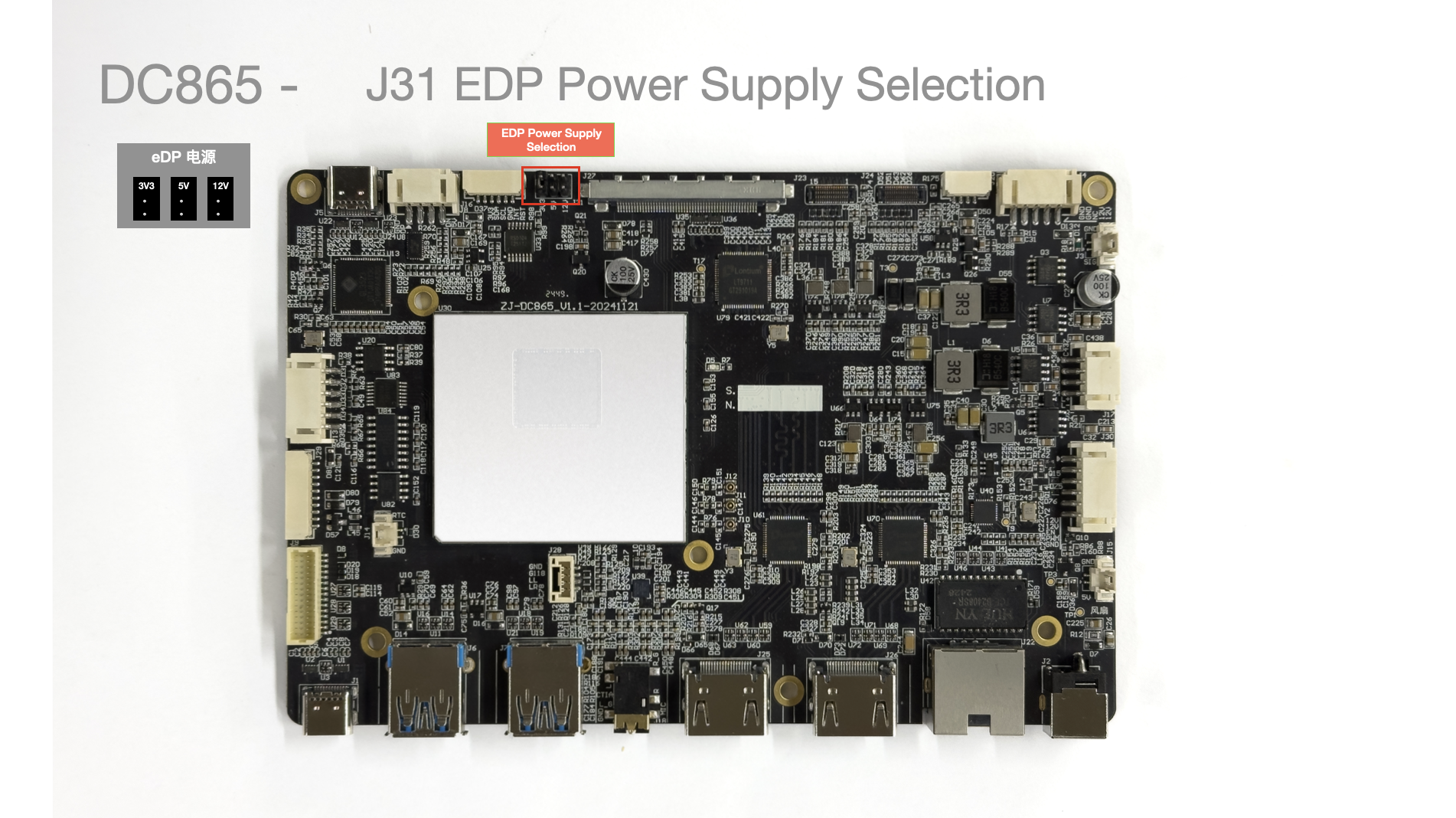

J31 eDP 电源选择接口​


引脚号引脚描述备注
13.3V跳帽选择电压
23.3V跳帽选择电压
35V跳帽选择电压
45V跳帽选择电压
512V跳帽选择电压
612V跳帽选择电压

S1/S2 I2C 接口​


接口引脚描述备注
S1GPIO_59暂无定义
S2Boot烧录模式

S2: 位于 J6 USB 接口下方，用于进入烧录模式。

使用方法: 上电前按住此按键，上电后松开即可进入烧录模式
