接口定义

DC695 提供了丰富的接口，具体如下图:

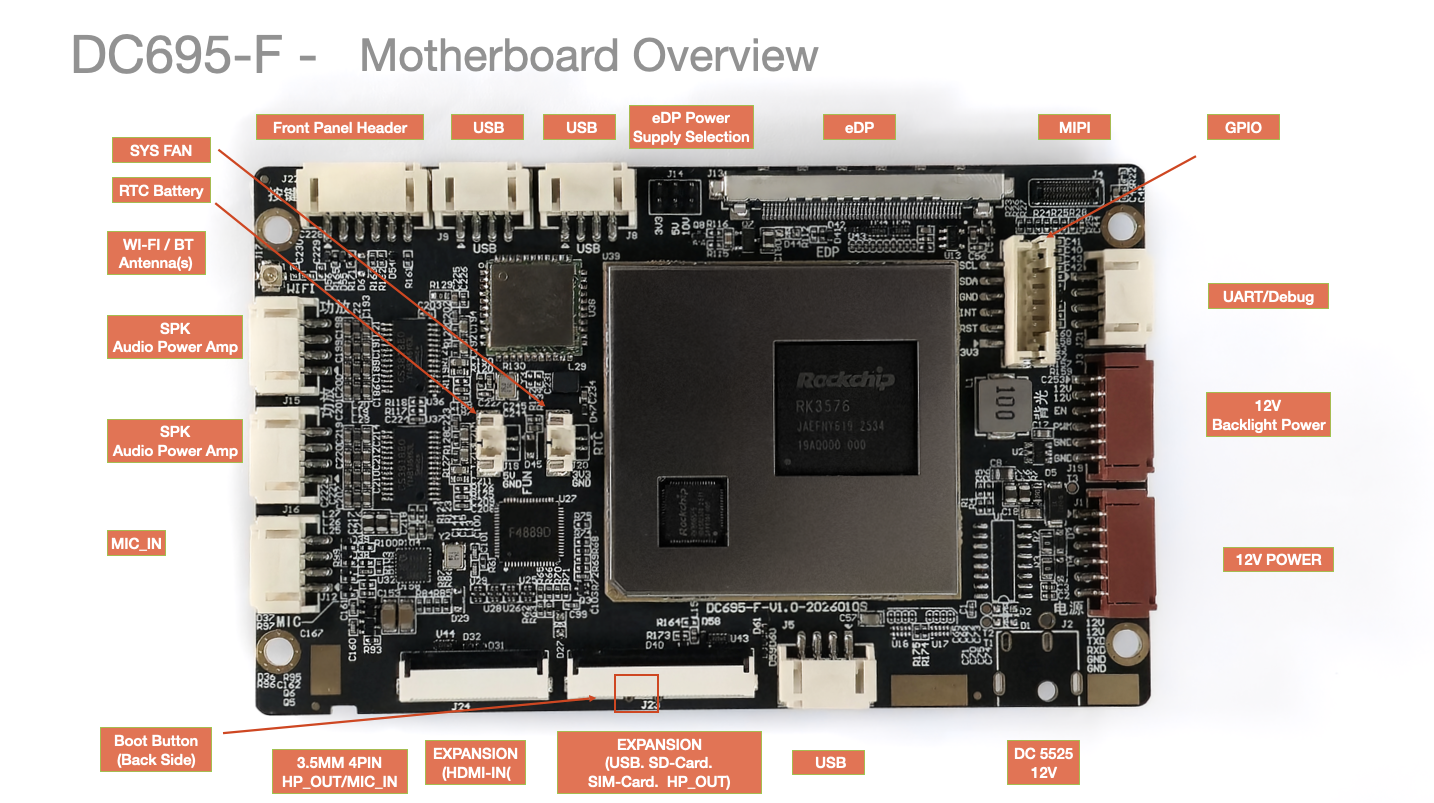

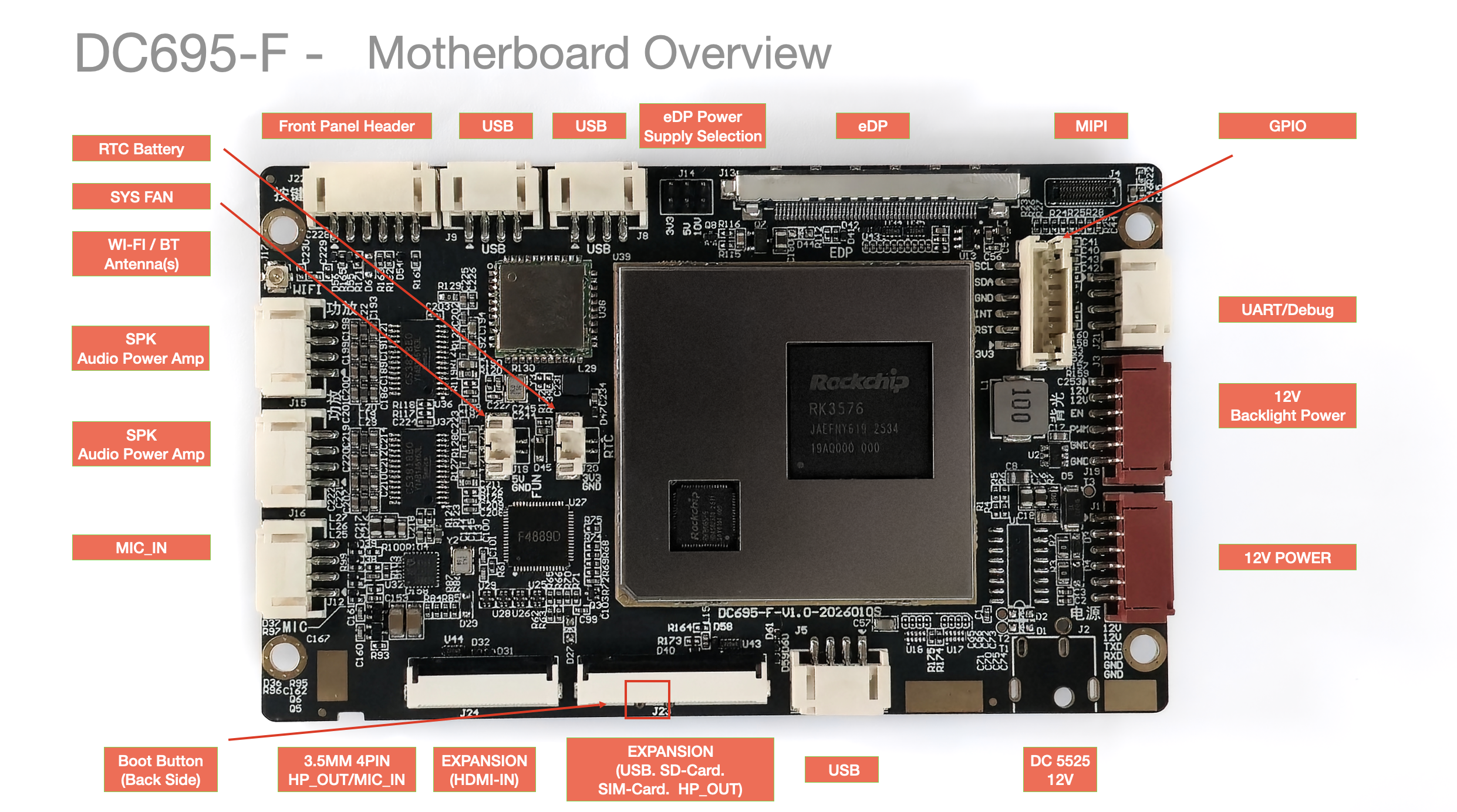

整机接口定义

整机接口

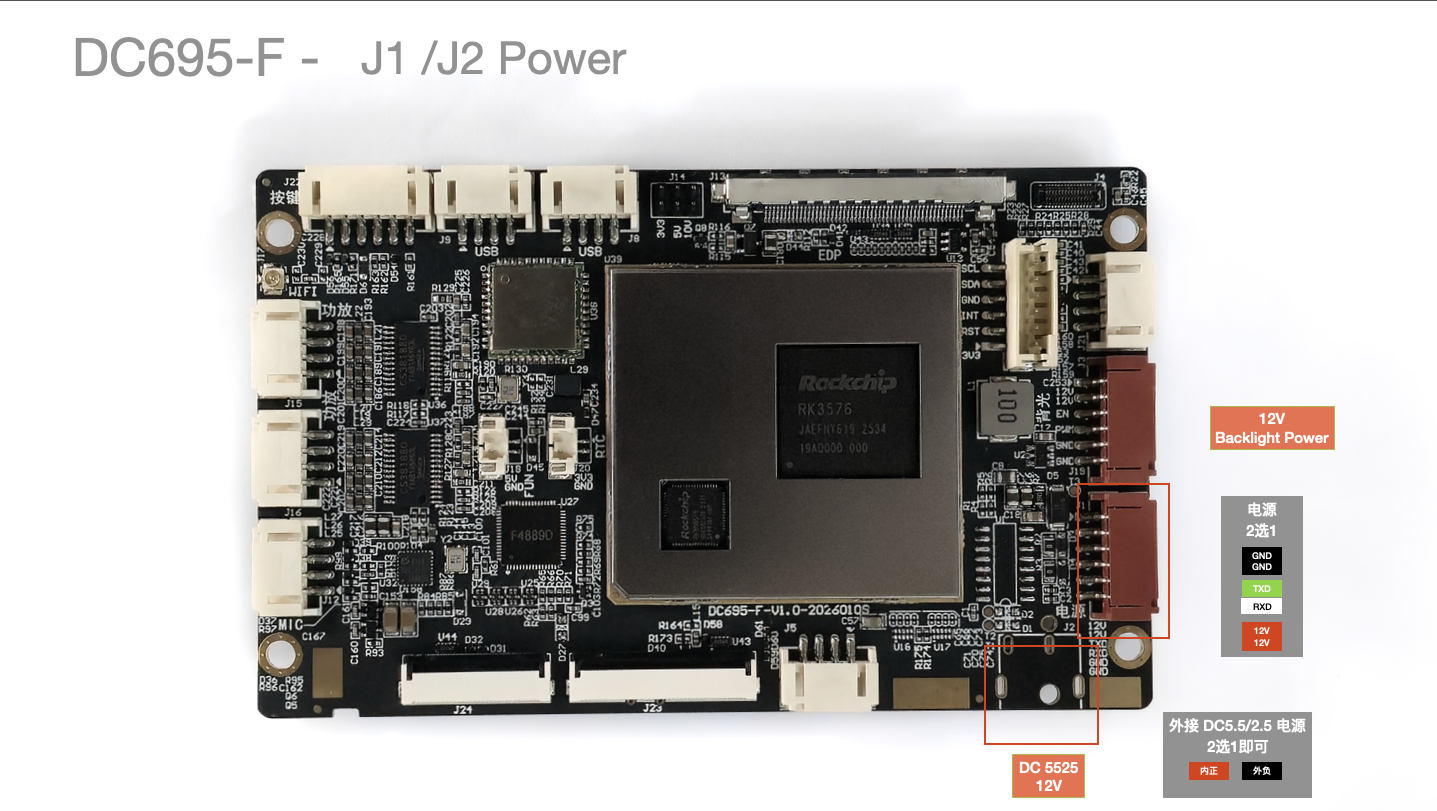

J1/J2 电源

接口定义

引脚号	引脚描述	配线颜色 (参考)	备注
1	12V	红色	工作电压 12V
2	12V	红色	工作电压 12V
3	TX	白色	RS232/UART TX
4	RX	绿色	RS232/UART RX
5	GND	黑色	接地
6	GND	黑色	接地

接入 12V 电源即可

• 支持DC 12V DC 55/25 6Pin PH2.0 两种供电座 二选一

连接方法

实测功率

• 测试方法:

  1. 刷入默认的 Android 固件 初步评估测试固件

  2. 正常通电，解锁屏幕不做任何其他操作

  3. 仅测量主板供电，背光未接通。

状态	电压	电流	功率	备注
正常开机未接屏幕	12.4V	0.2A	1.8-2.7W	测量精度 0.1 仅供参考

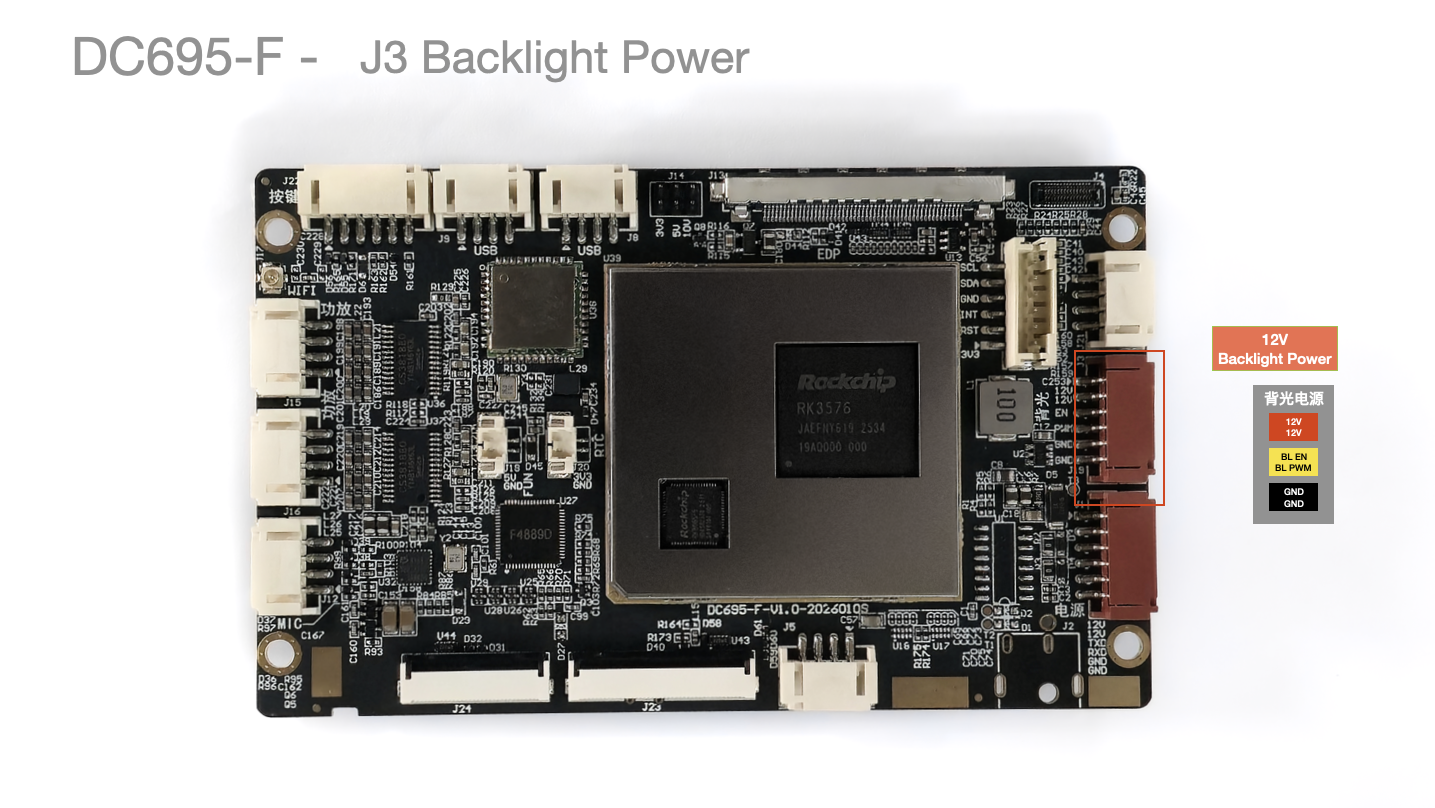

J3 背光供电

引脚号	引脚描述	配线颜色 (参考)	备注
1	12V	红色	工作电压 12V
2	12V	红色	工作电压 12V
3	BL EN	黄色	背光控制
4	BL PWN	黄色	背光控制
5	GND	黑色	接地
6	GND	黑色	接地

• 最大 3A Max

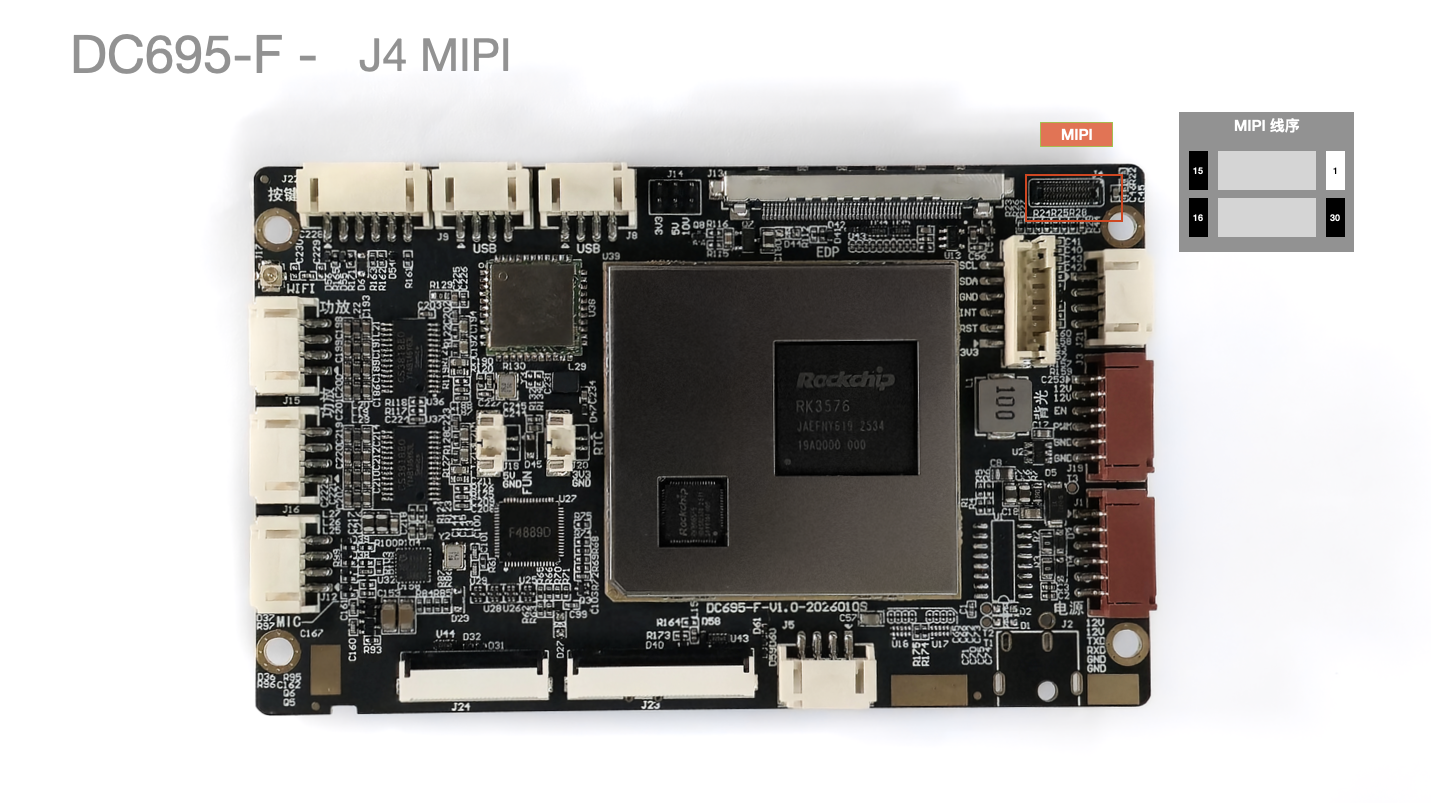

J4 MIPI 摄像头

• 连接器型号: YXT-BB10-30S-02

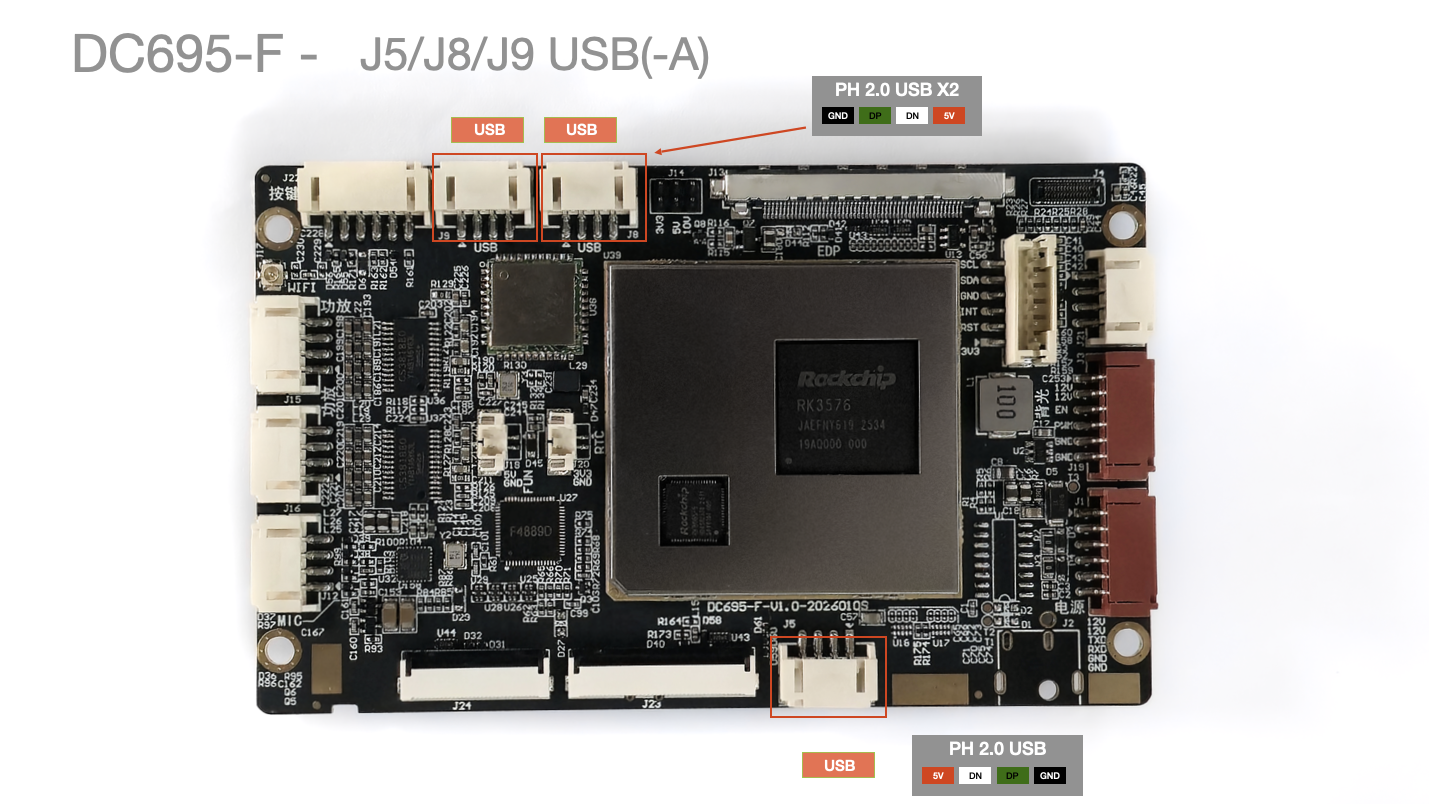

J5/J8/J9 USB 接口

• 支持 3 路 USB PH2.0

引脚号	引脚描述	配线颜色 (参考)	备注
1	GND	黑色	接地
2	DP	绿色
3	DM	白色
4	5V	红色	5V

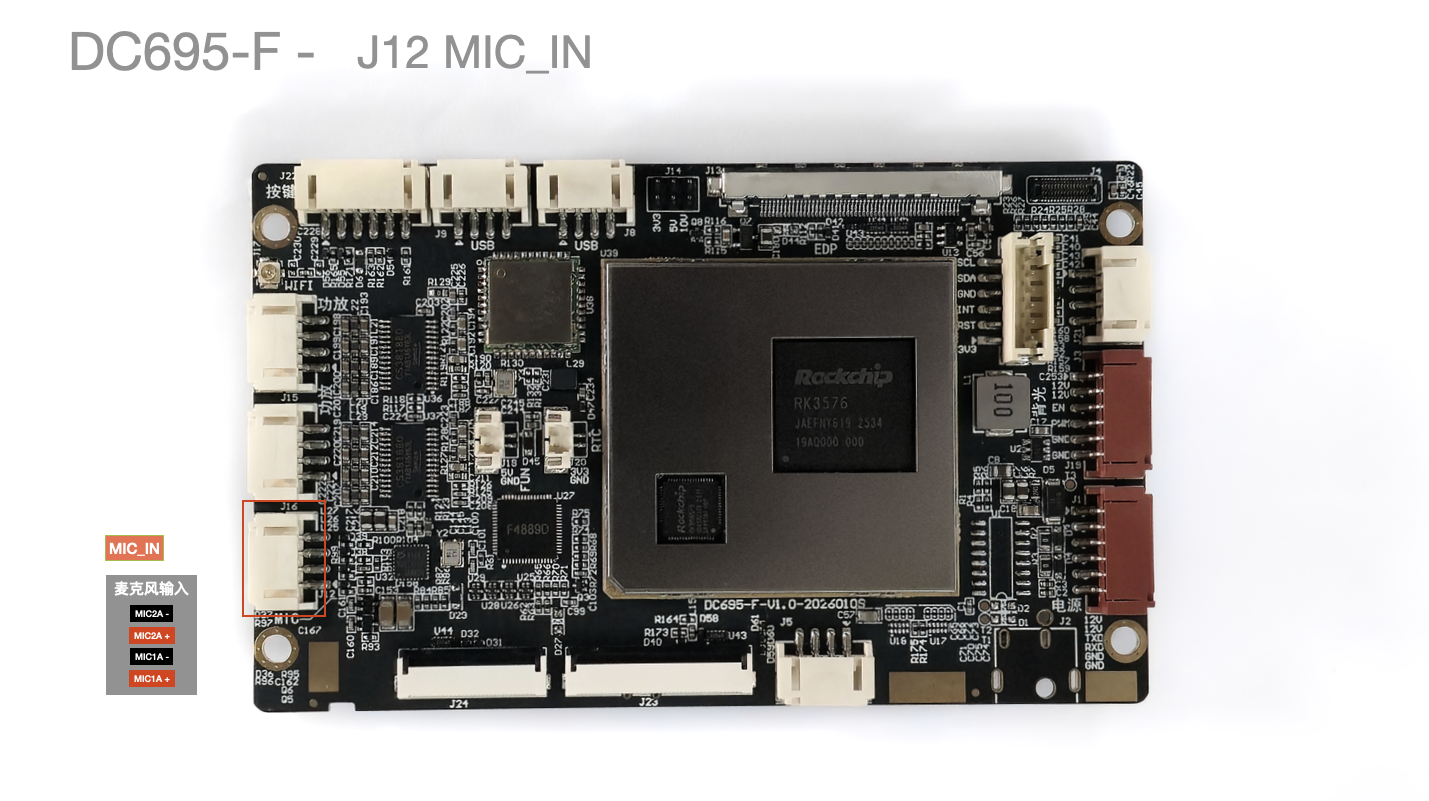

J12 MIC 麦克风输入

引脚号	引脚描述	配线颜色 (参考)
1	MIC1+	红色
2	MIC1-	黑色
3	MIC2+	红色
4	MIC2-	黑色

J13 EDP 接口

• EDP 接口

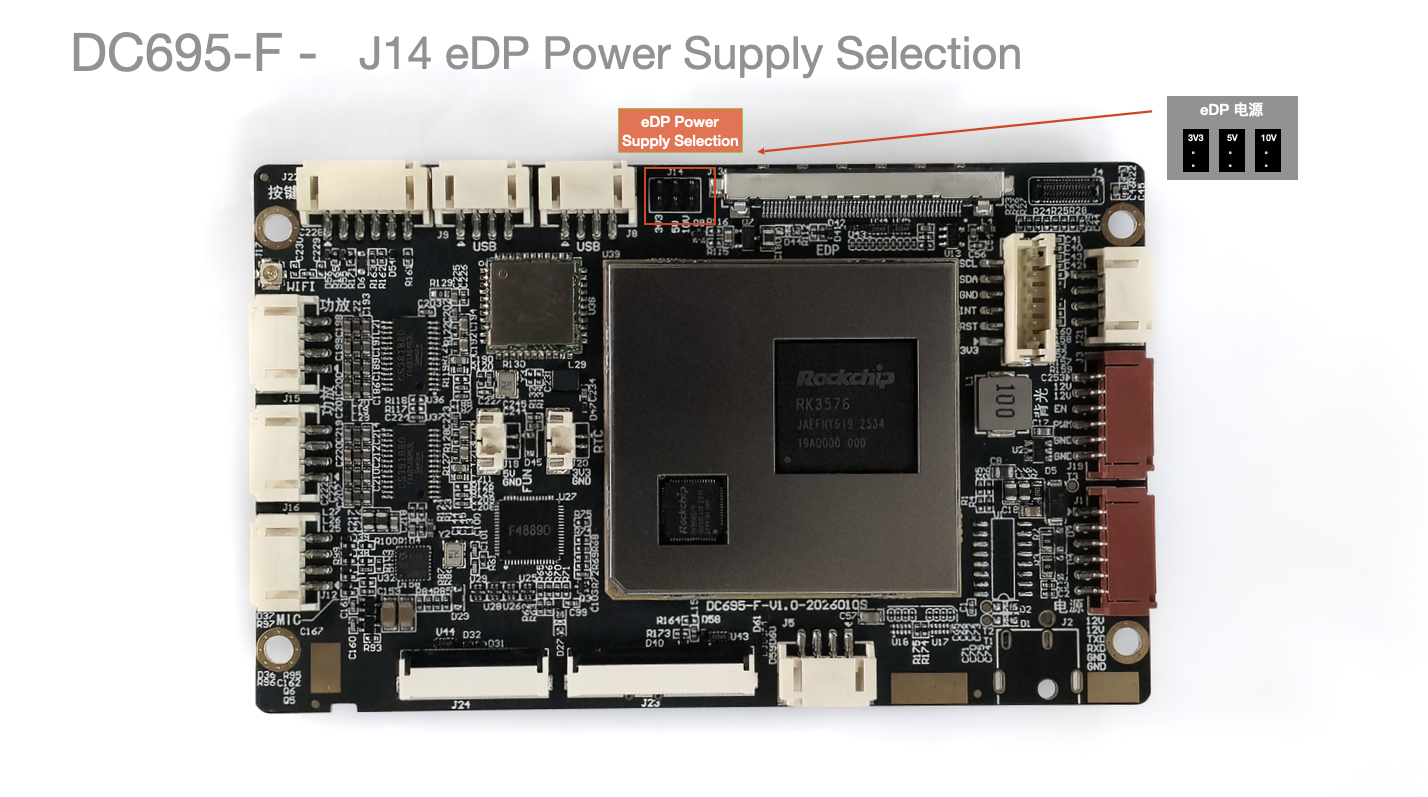

J14 EDP 电源选择

• 请注意输出电压避免烧坏屏幕

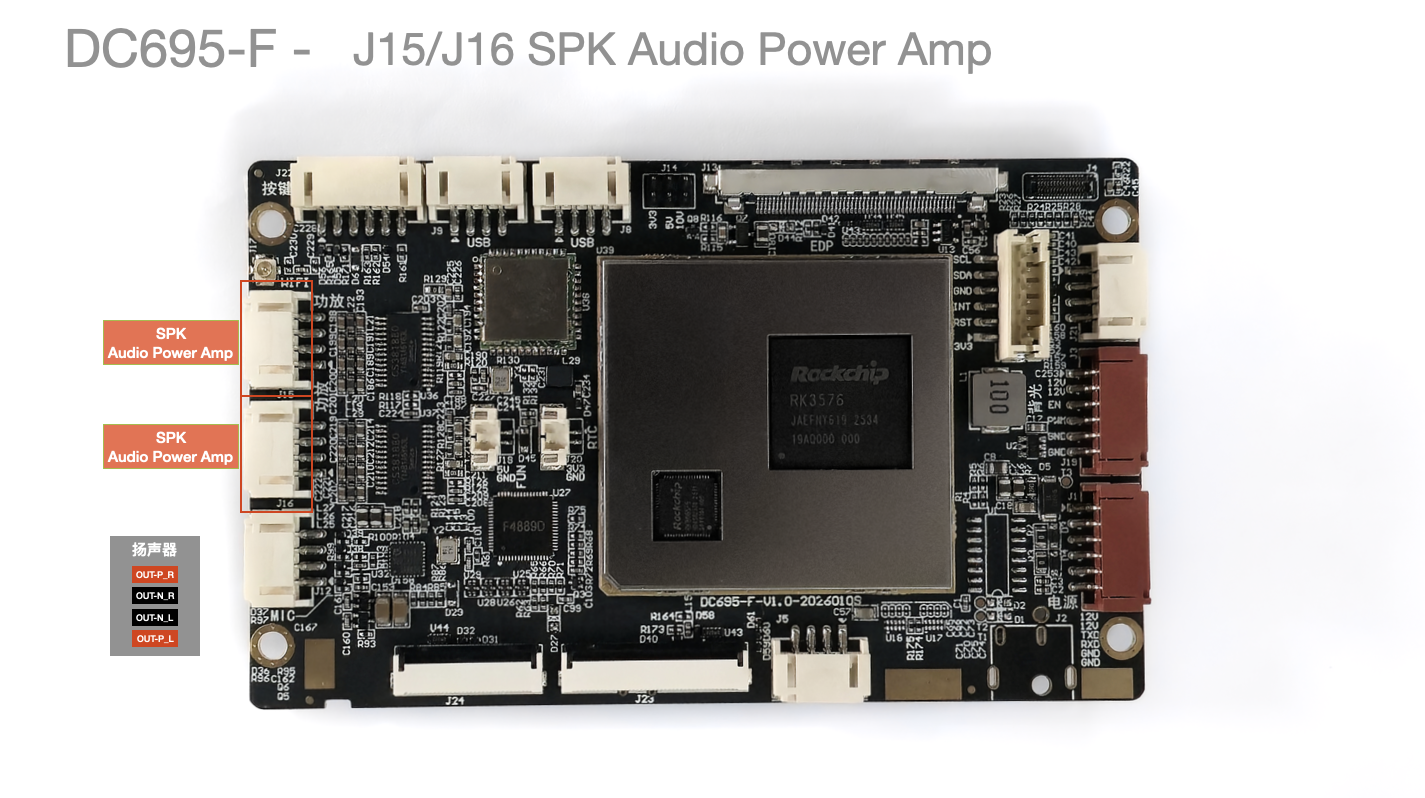

J15/J16 喇叭/功放输出

引脚号	引脚描述	配线颜色 (参考)
1	RP	红色
2	RN	黑色
3	LN	黑色
4	LP	红色

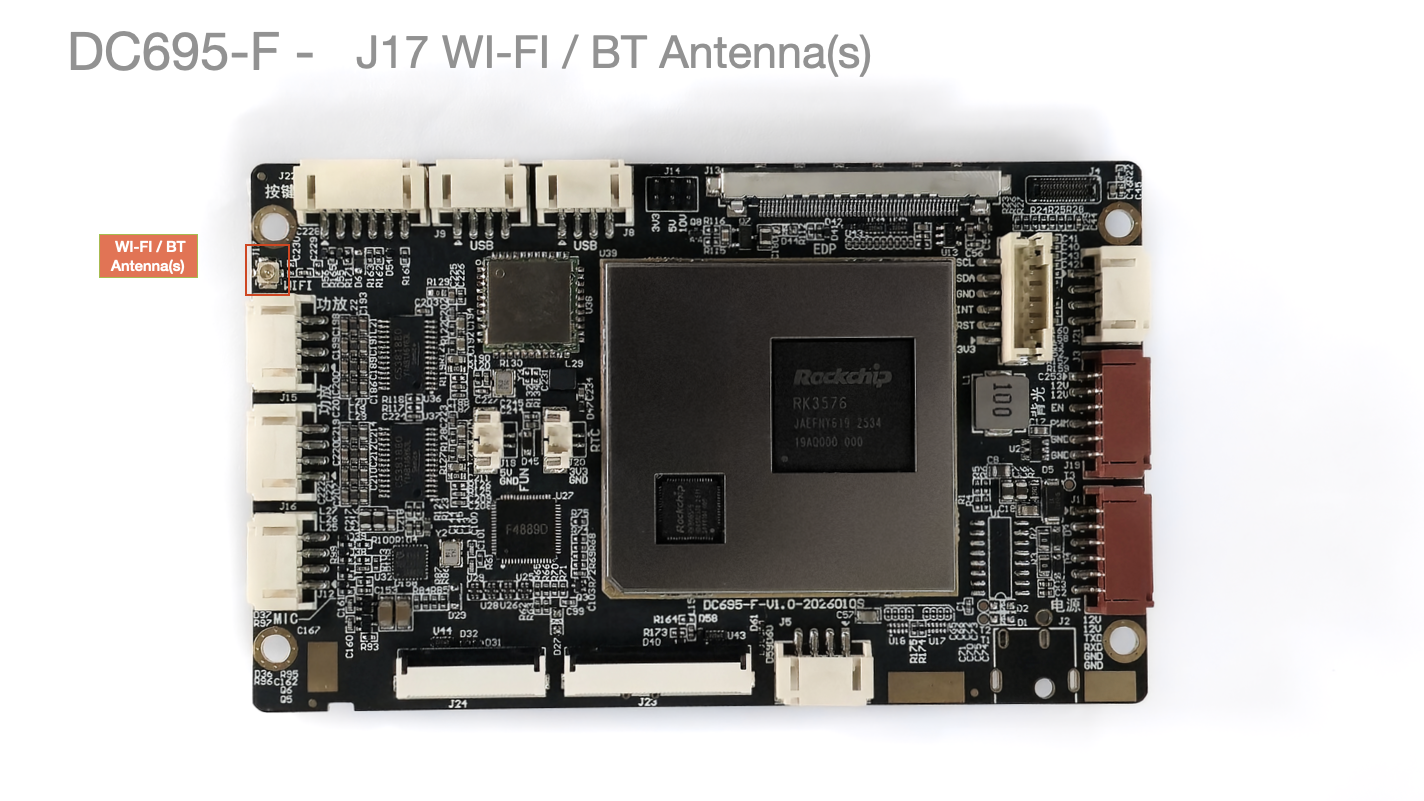

J17 WI-FI / BT ipex1 代天线接口

• WI-FI / BT ipex1 代天线接口

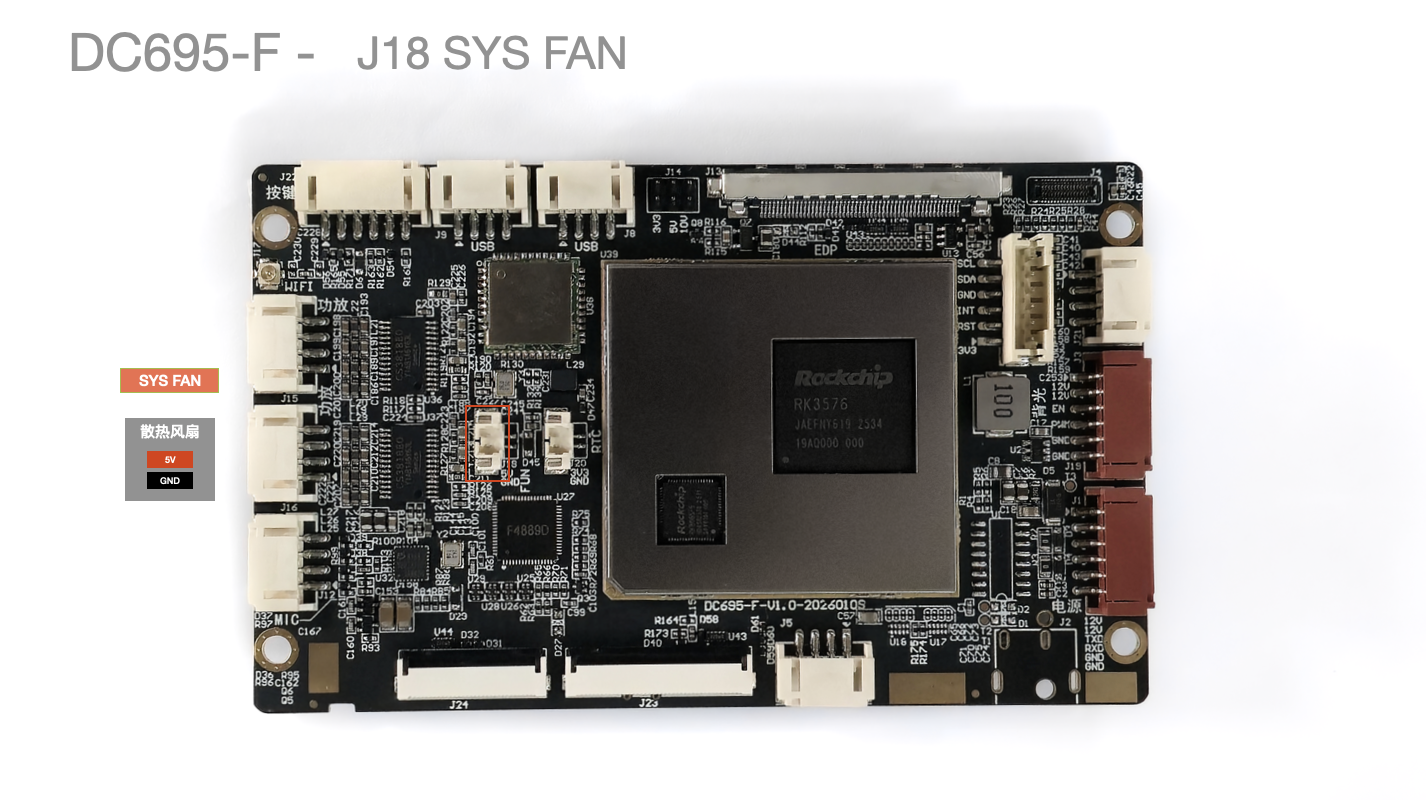

J18 SYS FAN 散热风扇

引脚号	引脚描述	配线颜色 (参考)
1	5V	红色
2	GND	黑色

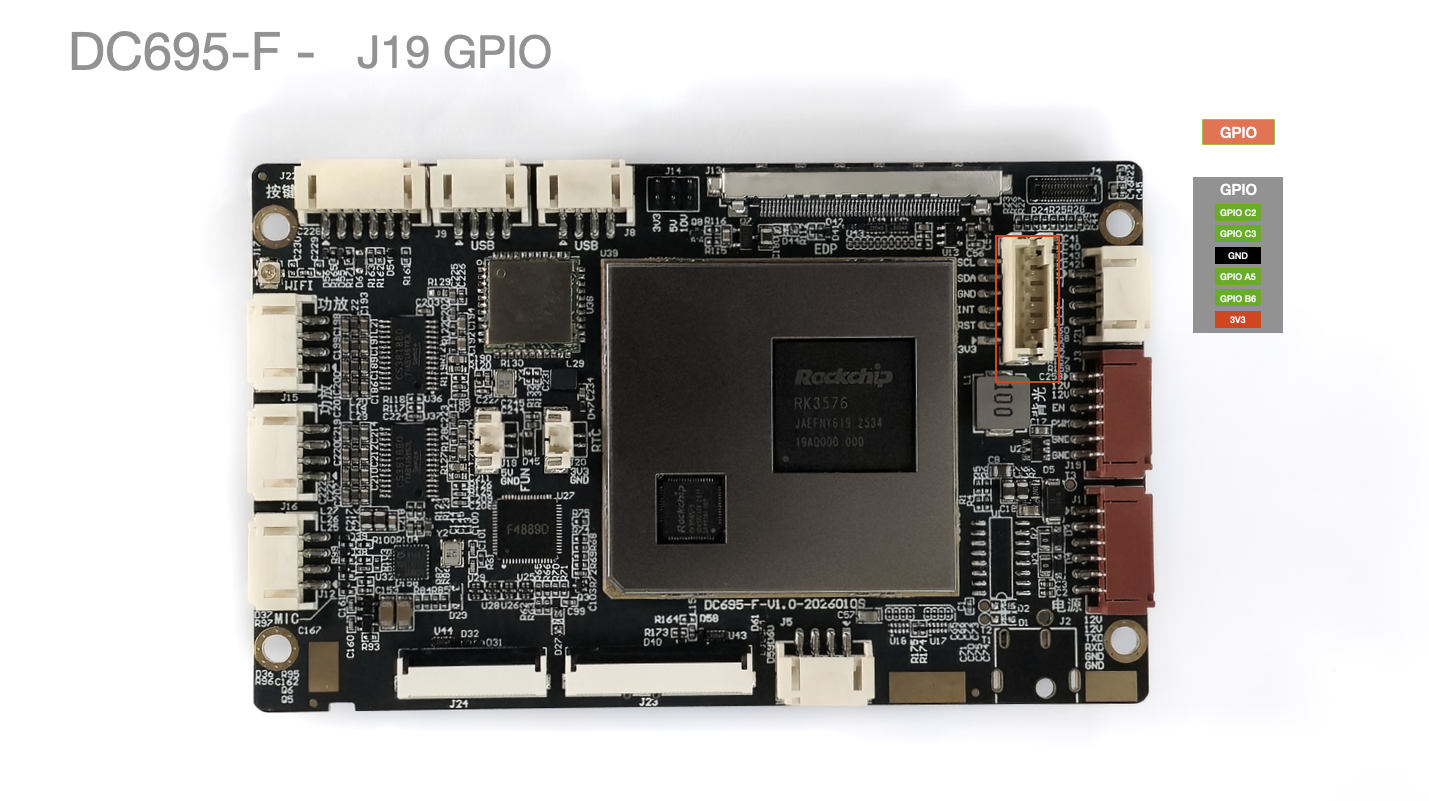

J19 GPIO 接口

引脚号	引脚描述	配线颜色 (参考)
1	3V3	红色
2	GPIO B6	绿色
3	GPIO A5	绿色
4	GND	黑色
5	GPIO C3	绿色
6	GPIO C2	绿色

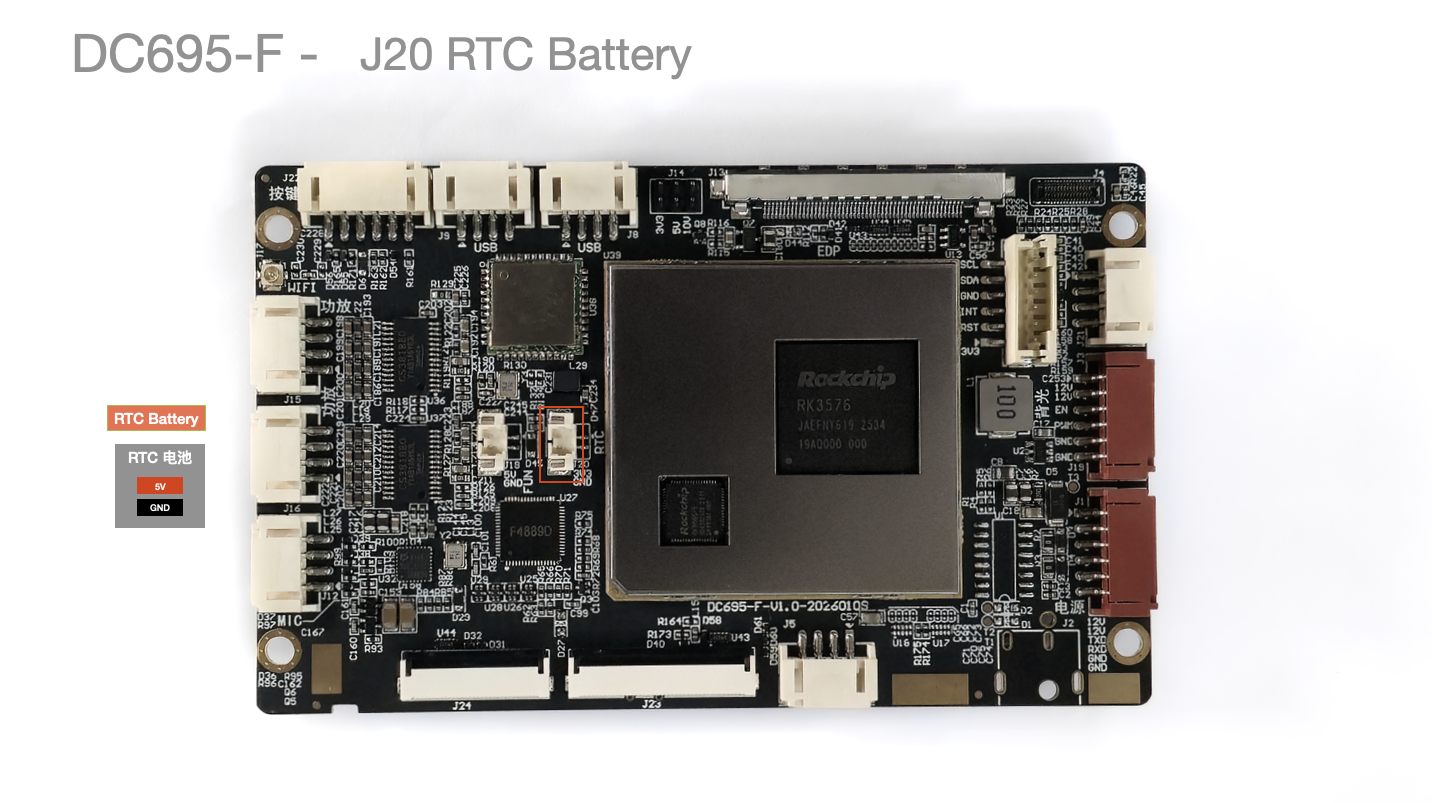

J20 RTC 电池

引脚号	引脚描述	配线颜色 (参考)
1	3V3	红色
2	GND	黑色

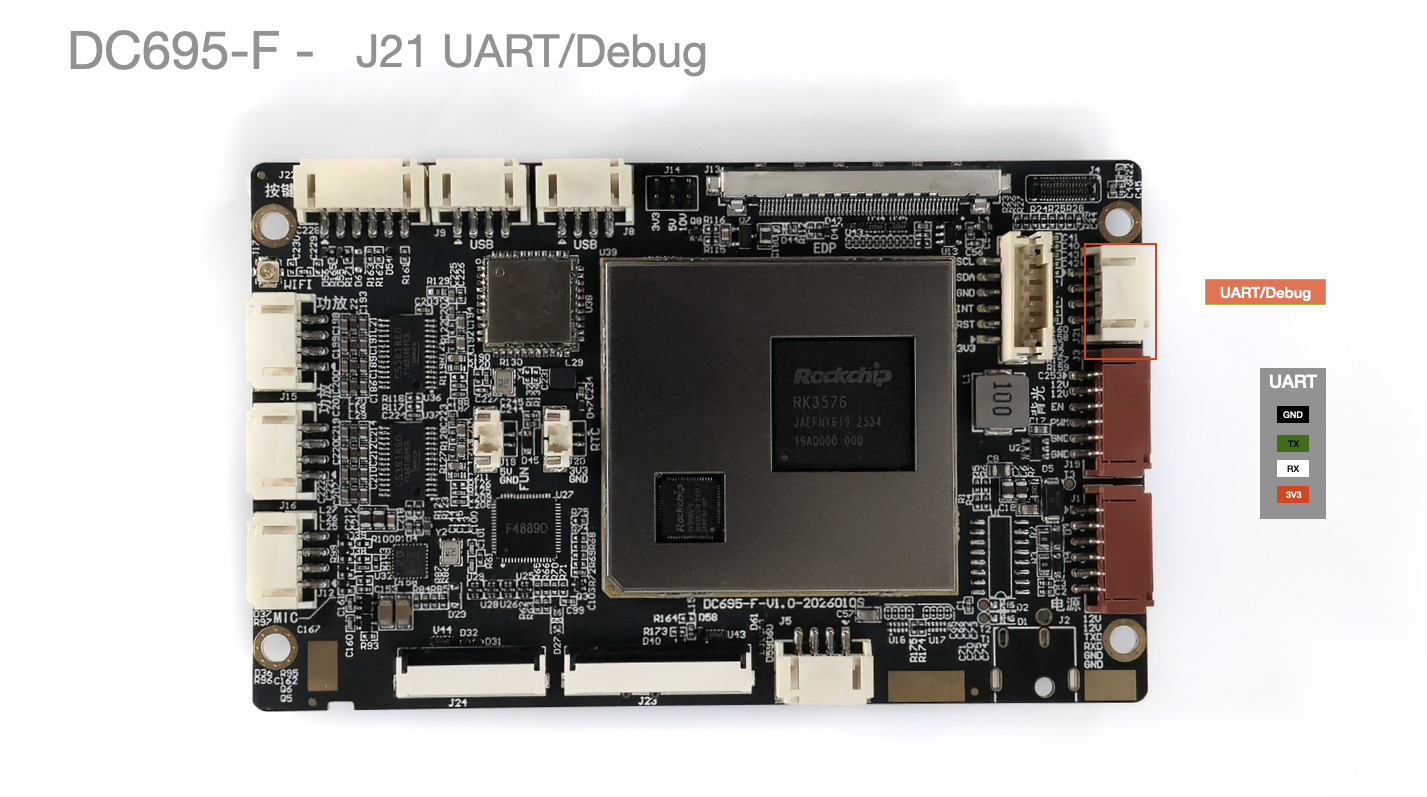

J21 UART/Debug 调试接口

引脚号	引脚描述	配线颜色 (参考)
1	GND	黑色
2	TX	绿色
3	RX	白色
4	3V3	红色

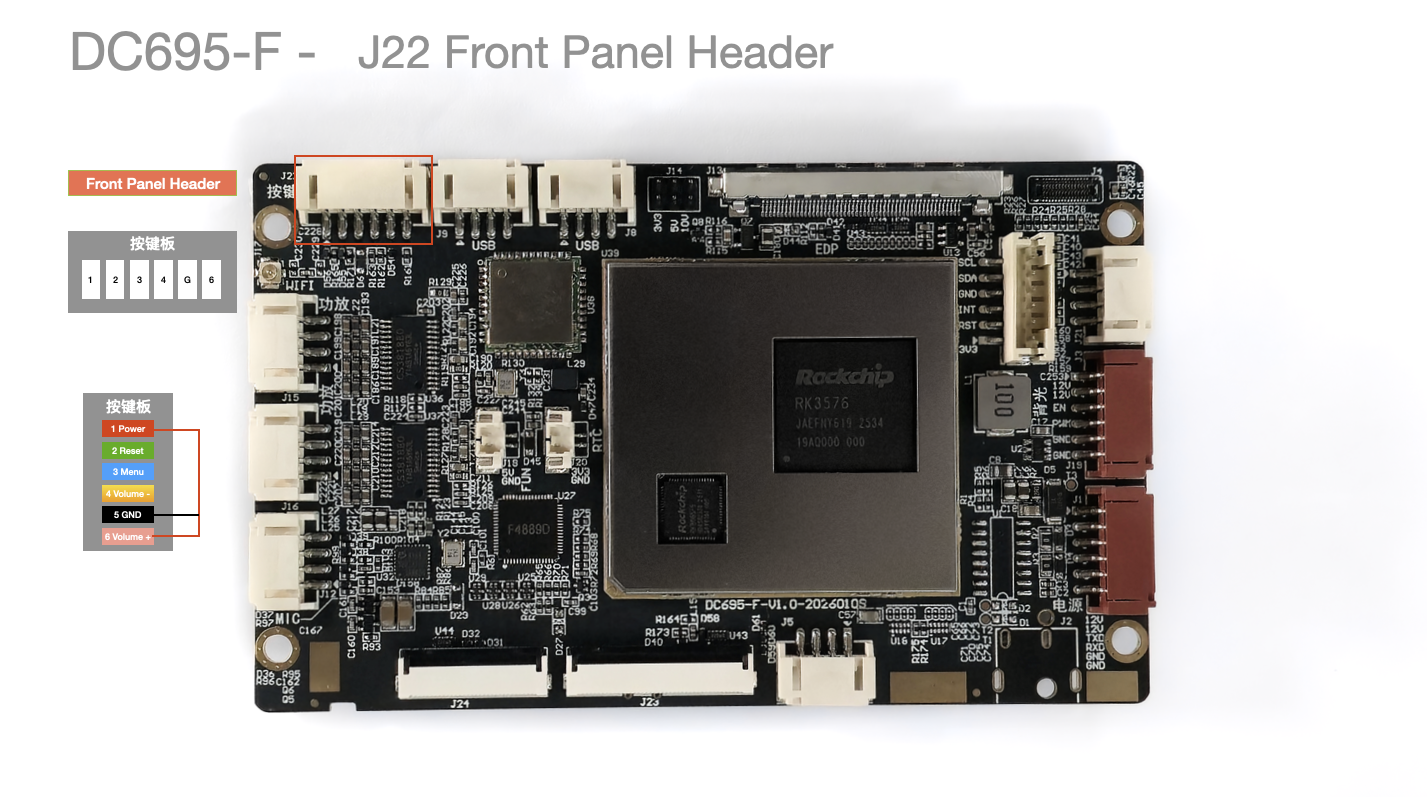

J22 面板按钮接口

引脚号	引脚描述	配线颜色 (参考)	备注
1	Power	无	短接 5 GND 电源按钮
2	Reset	无	短接 5 GND 复位按钮
3	Menu	无	短接 5 GND 菜单按钮
4	Volume +	无	短接 5 GND 音量 -
5	GND	黑色	接地
6	Volume +	无	短接 5 GND 音量 +

• 启动时按住 音量 + 进入 Loader 升级模式

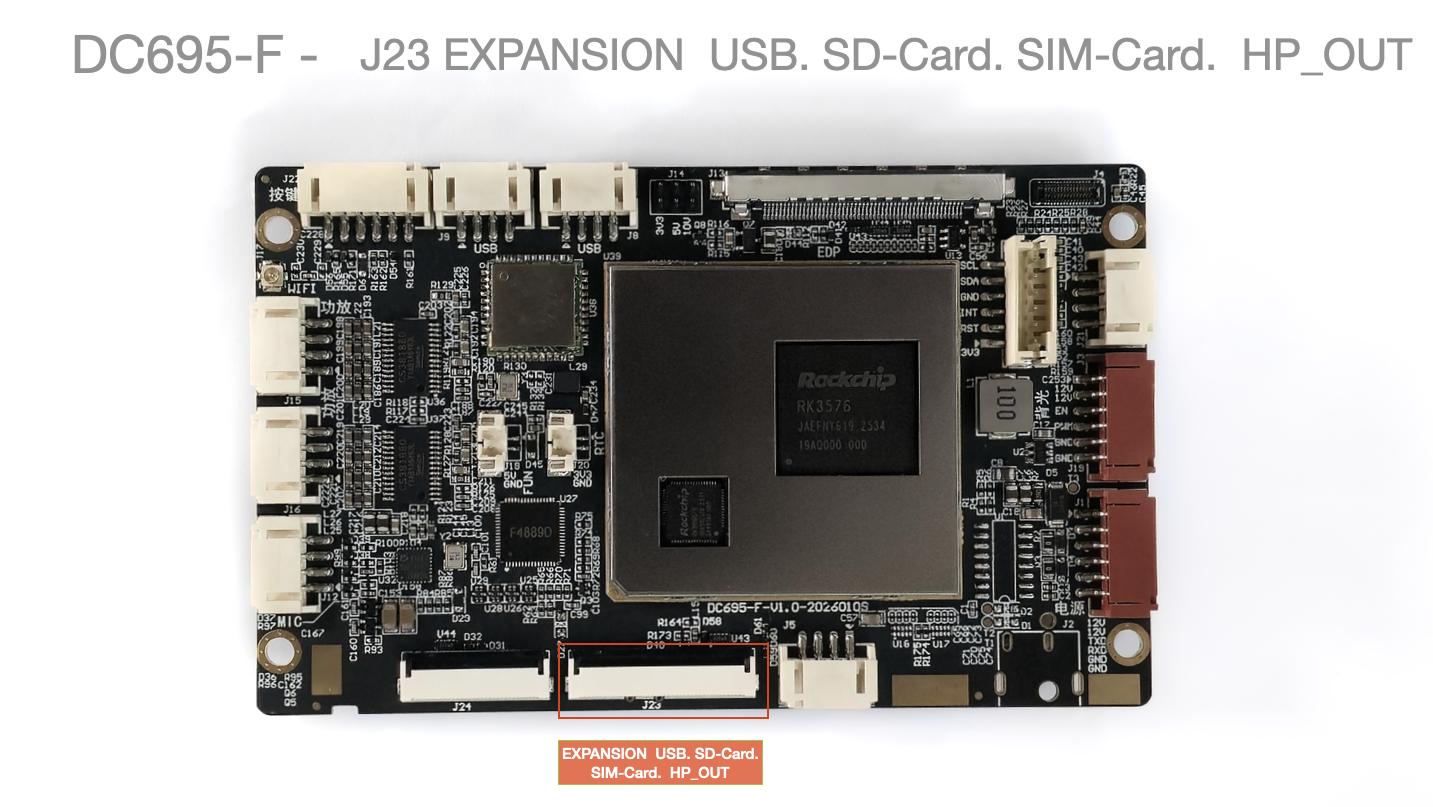

J23 40PIN 扩展接口

• 扩展支持 USB，SD-Cadrd

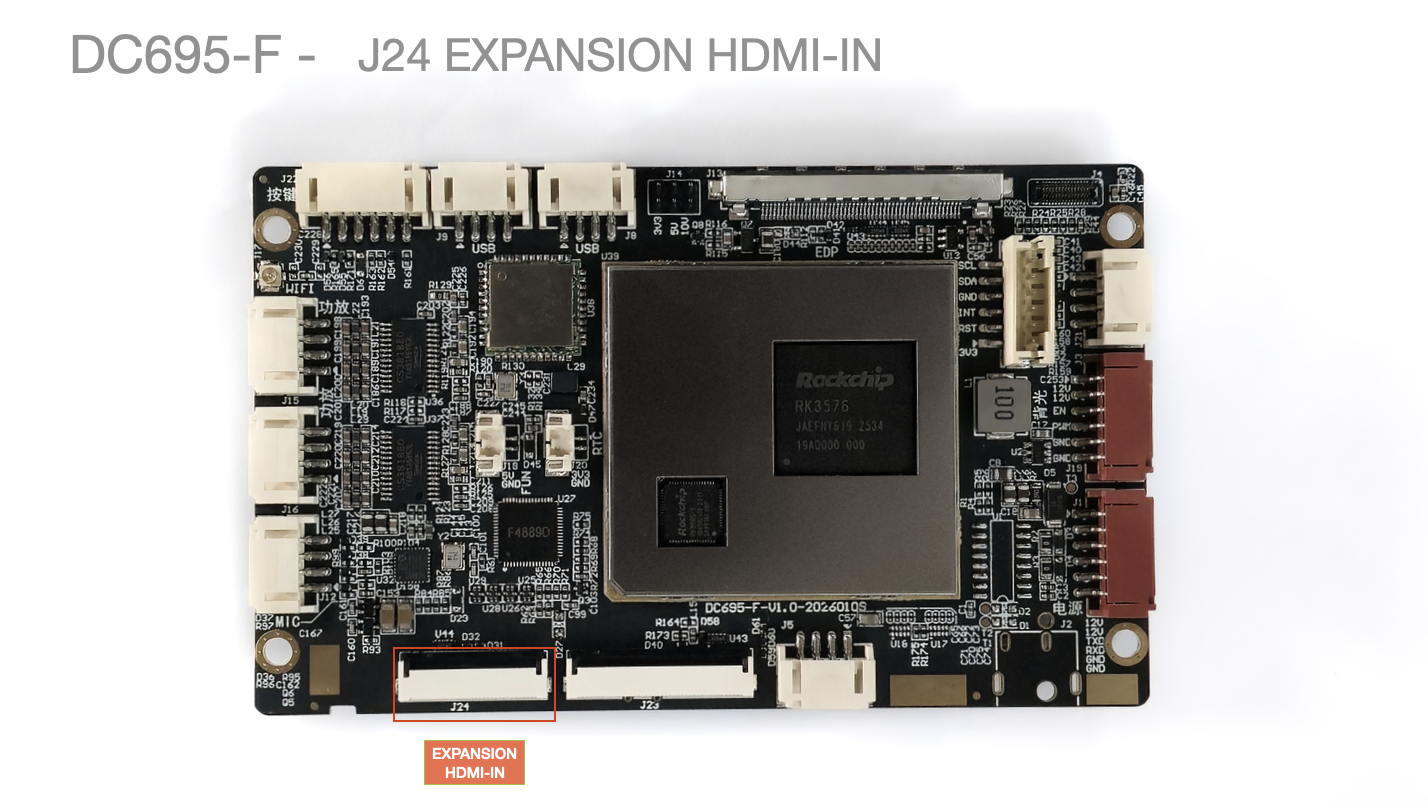

J23 30PIN HDMI 扩展

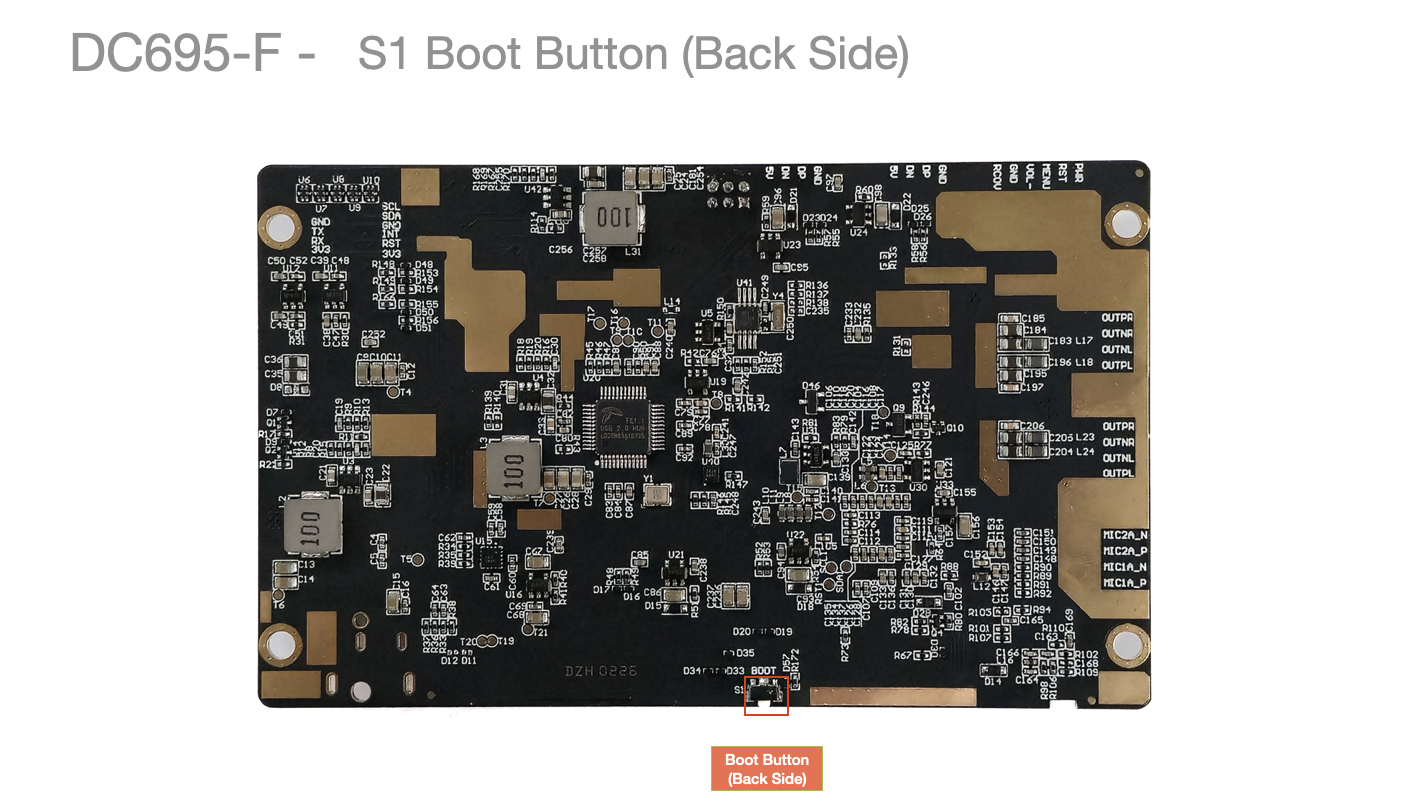

S1 Boot 升级按钮

按住进入 Maskrom 升级模式

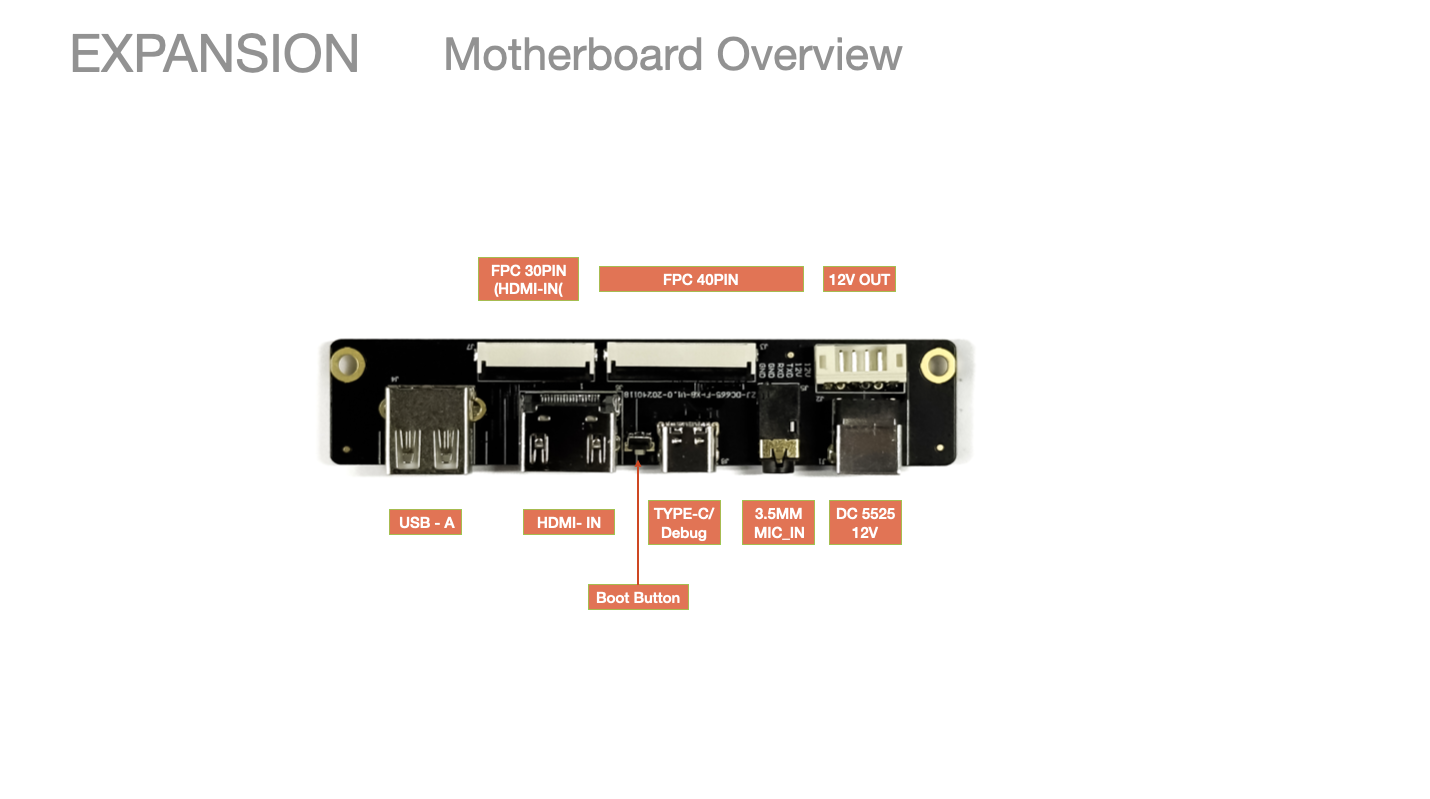

扩展板及接口

J1 电源

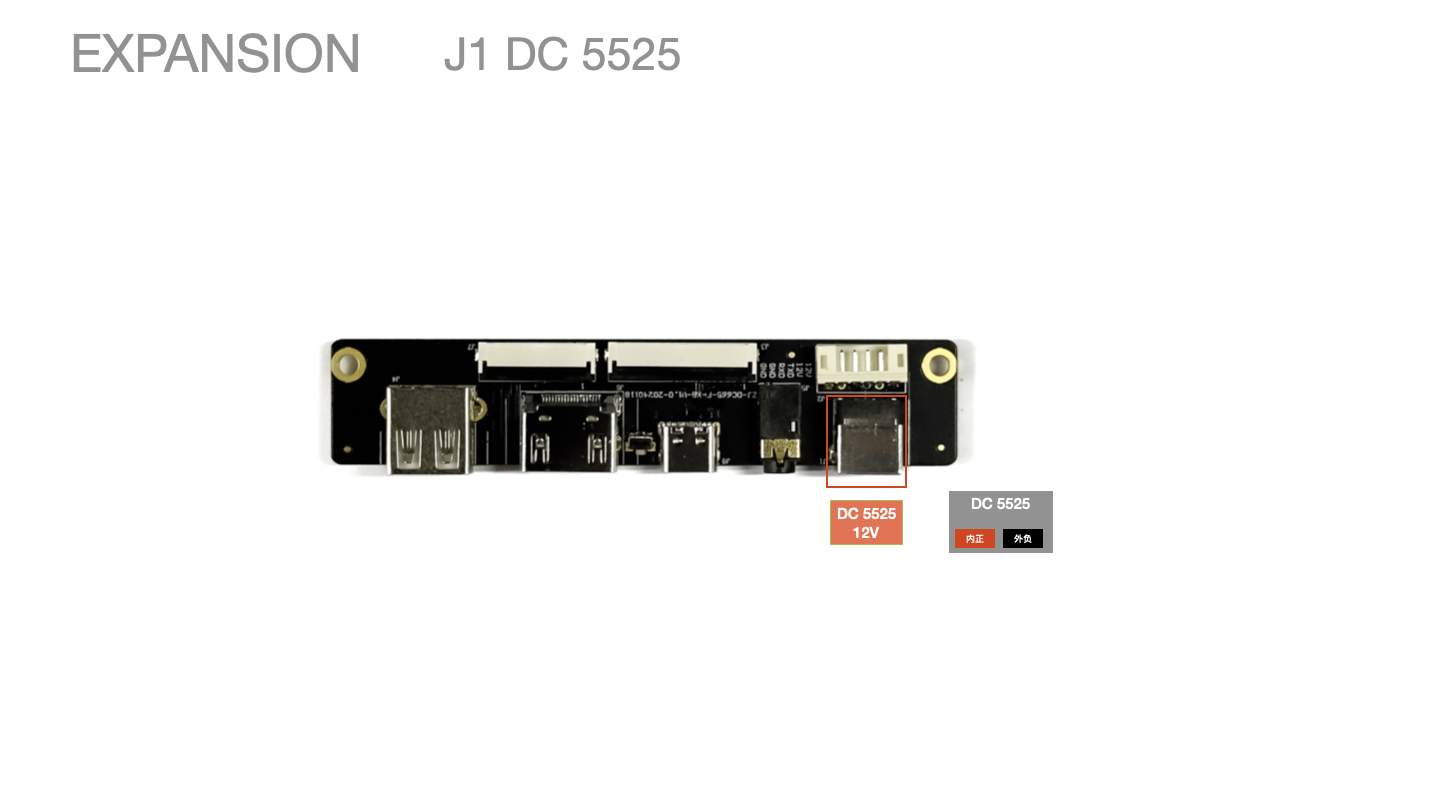

• DC5525 12V

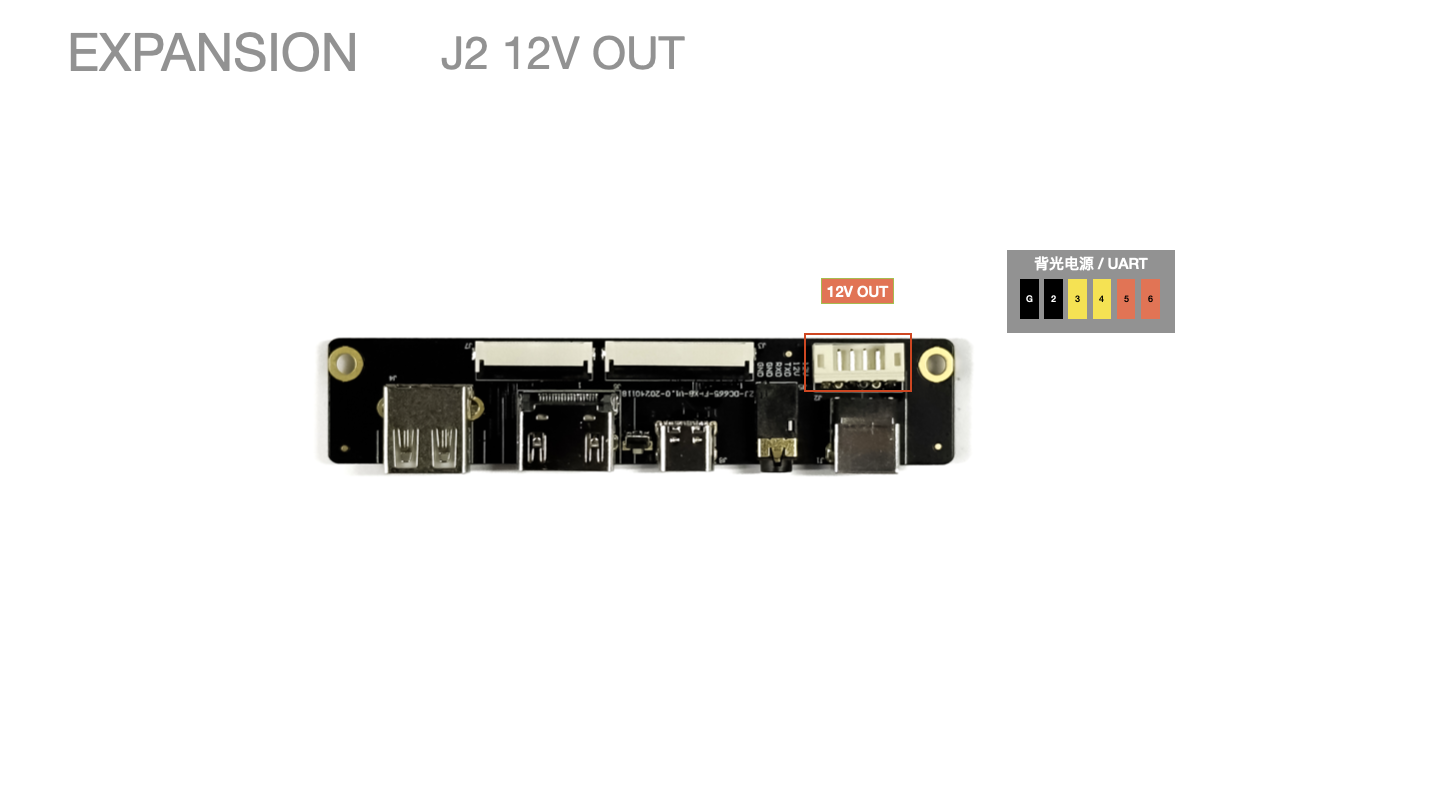

J2 12V DC OUT

• 输出 DC12V 到 DC695-F 主板

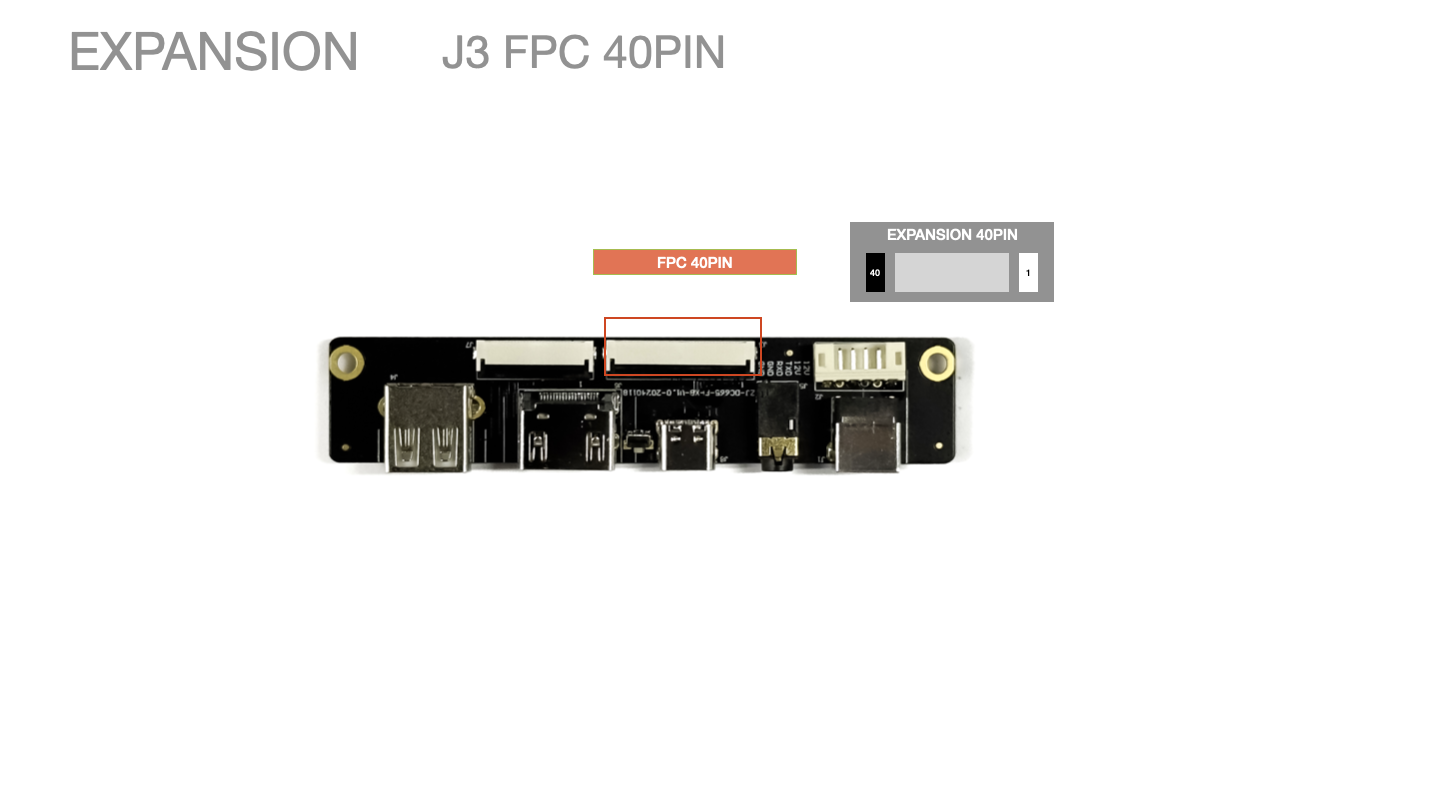

J3 FPC 40PIN 0.5MM

• FPC 40PIN 0.5MM 到 DC695-F 主板

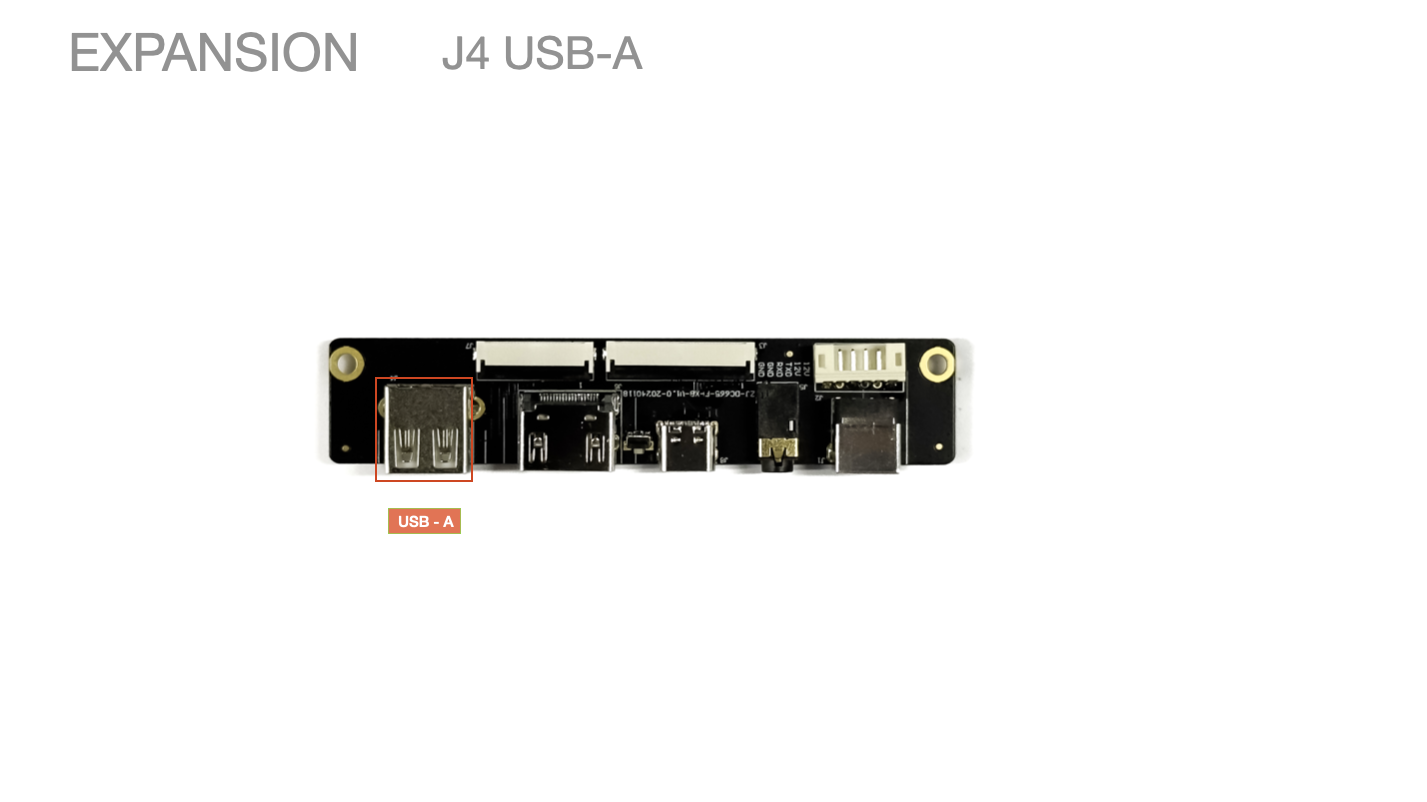

J4 USB 接口

• 标注 USB-A ，最大输出 1A MAX

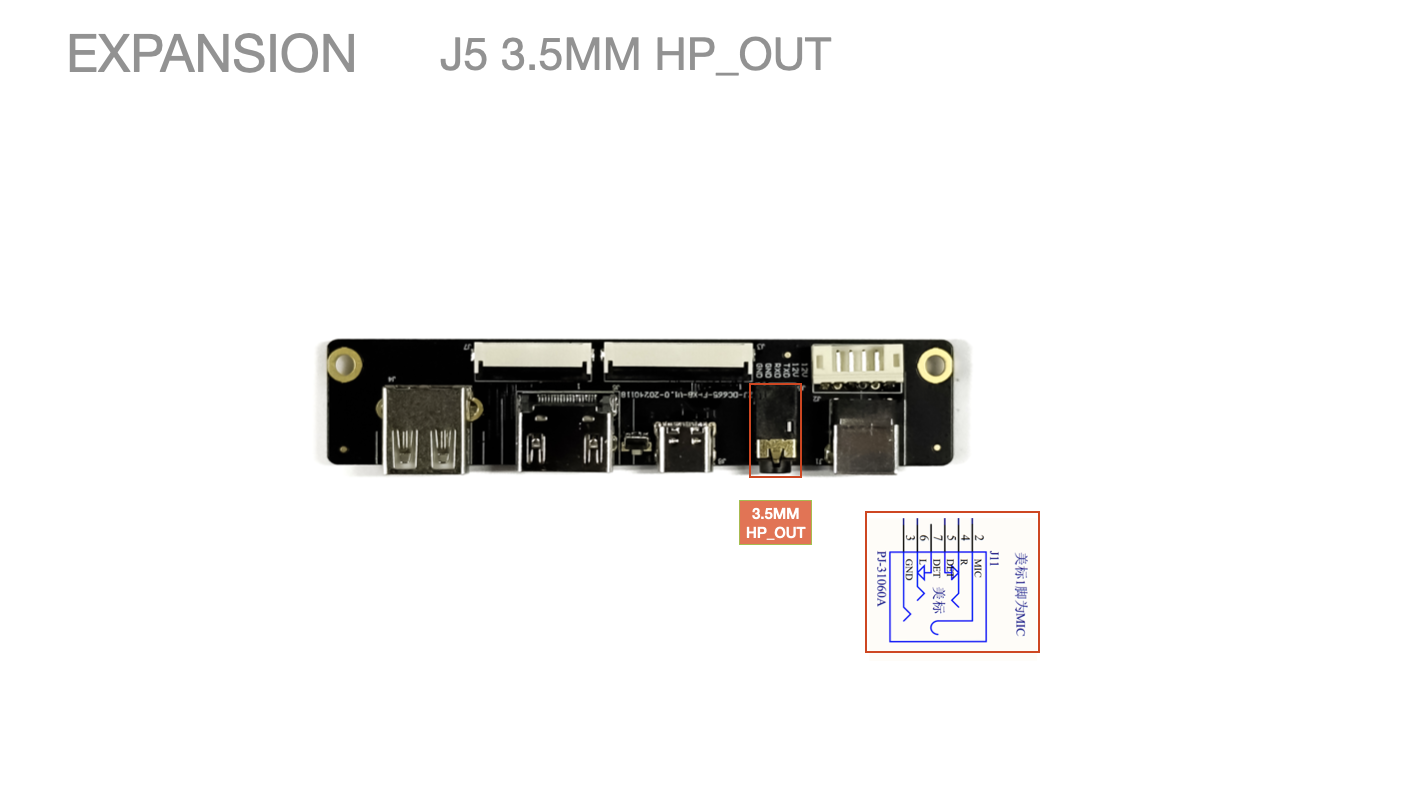

J5 耳机接口

• 美标耳机接口

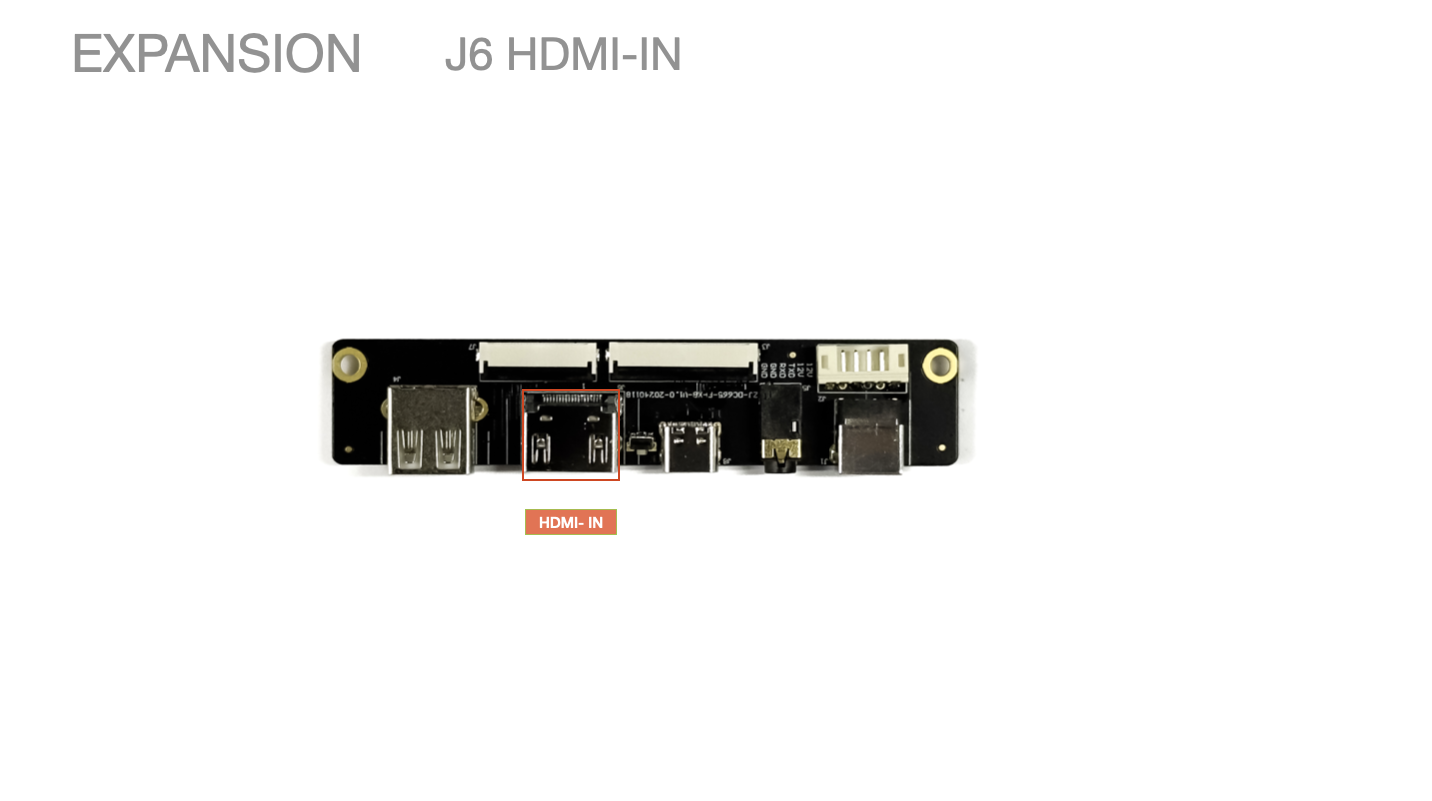

J6 HDMI-IN

• 标准 HDMI-IN 输入，支持热插拔

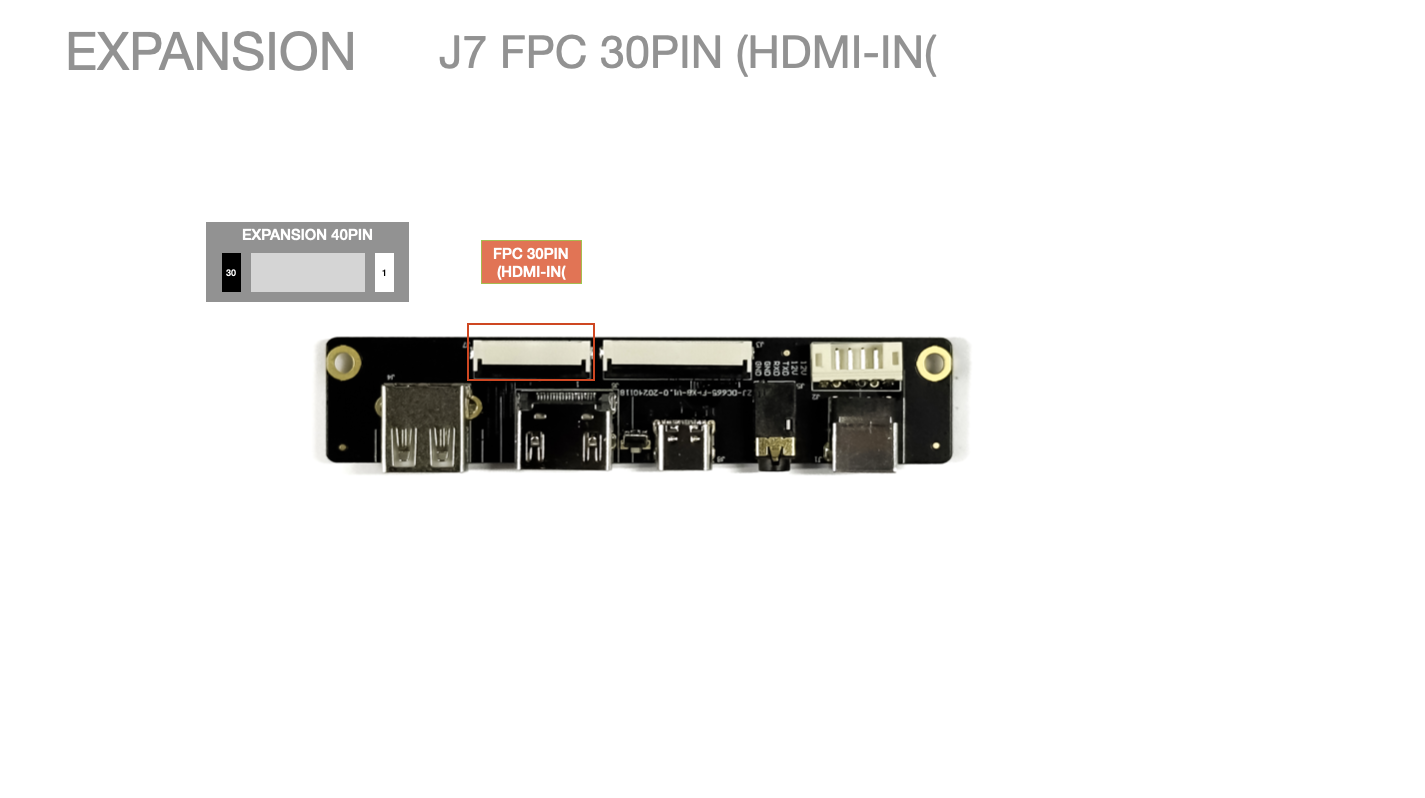

J7 FPC 30PIN 0.5MM

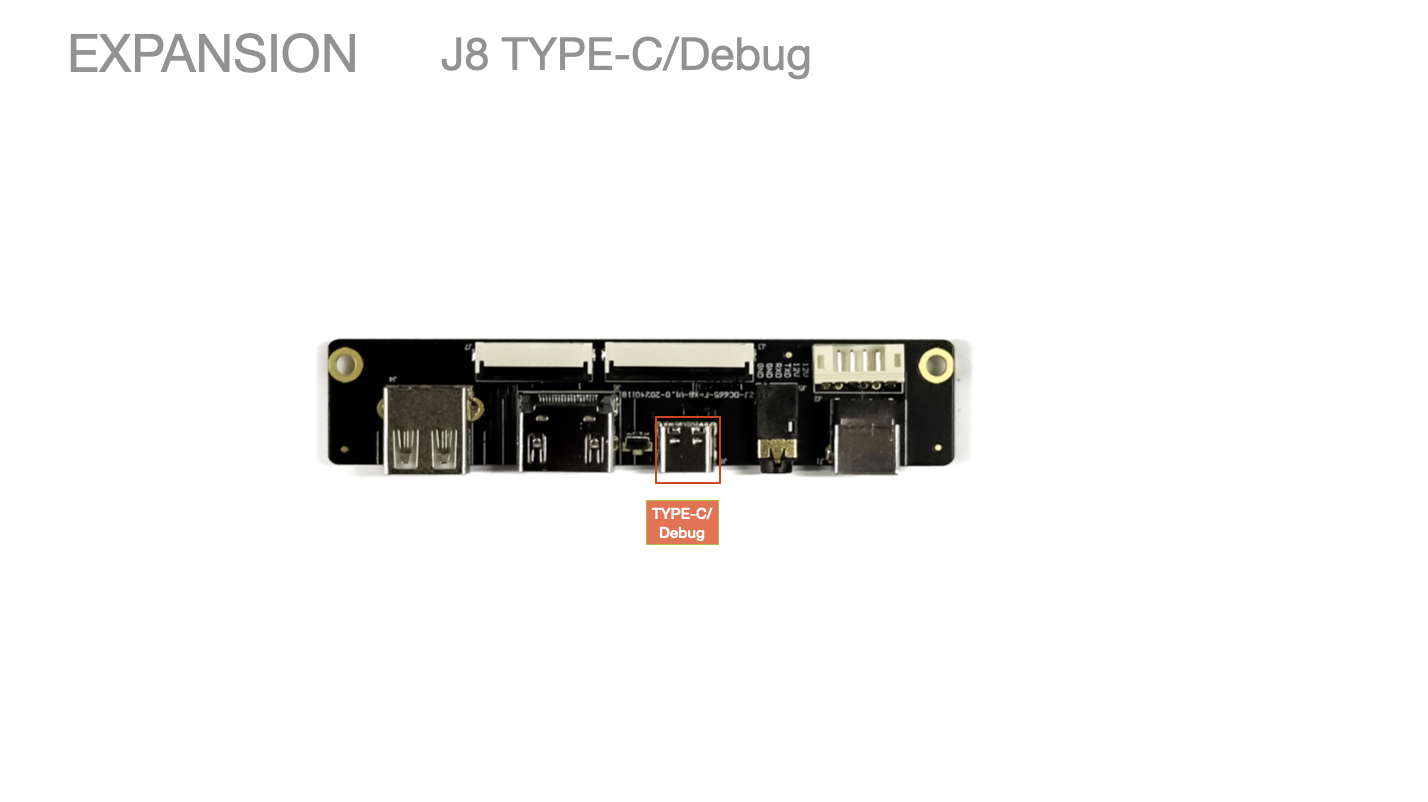

J8 TYPE-C 接口

• Type-C 接口：支持 OTG、 Debug 调试

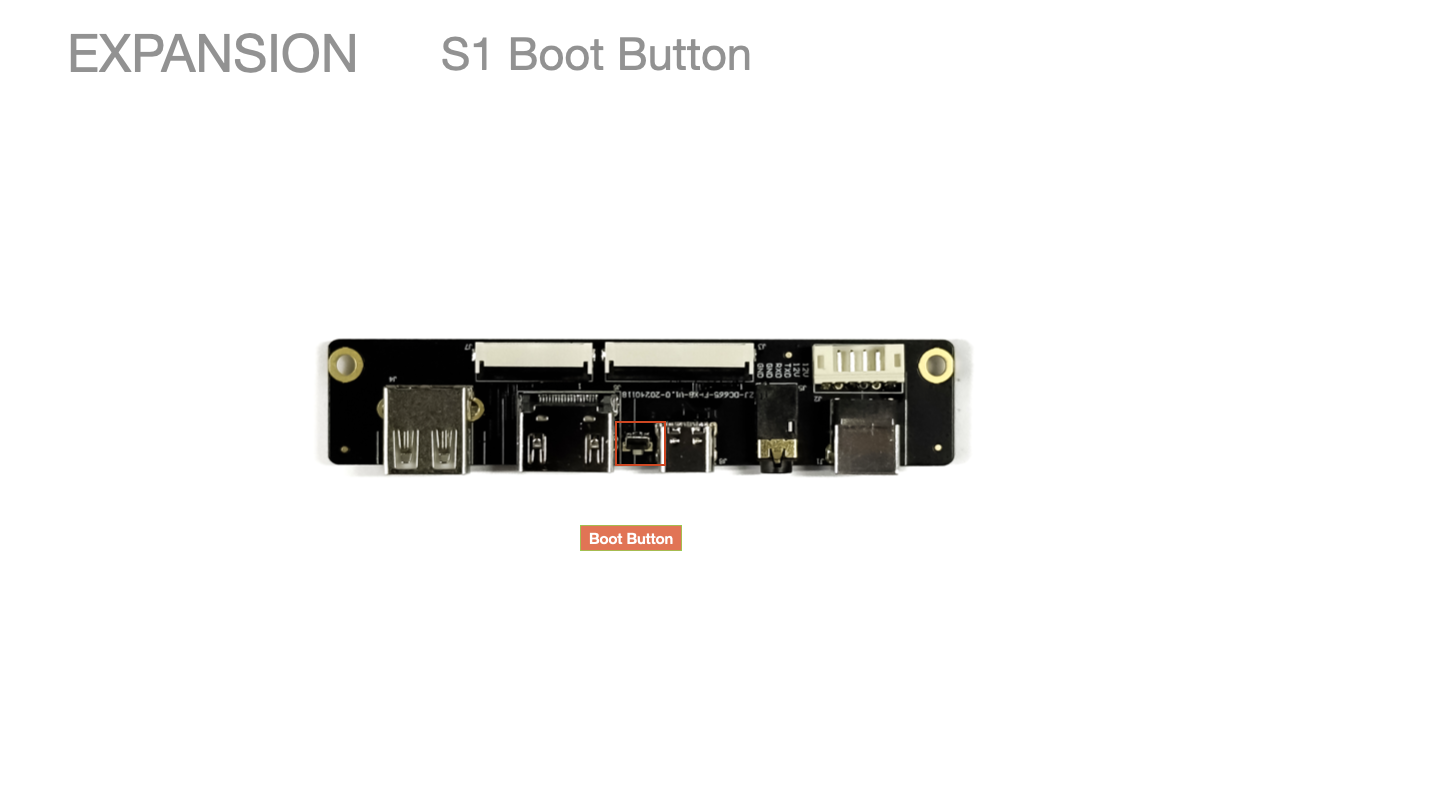

S1 Boot 升级按钮

按住进入 Maskrom 升级模式
