接口定义

DC690 提供了丰富的接口，具体如下图:

整机接口定义​

正面 整机接口

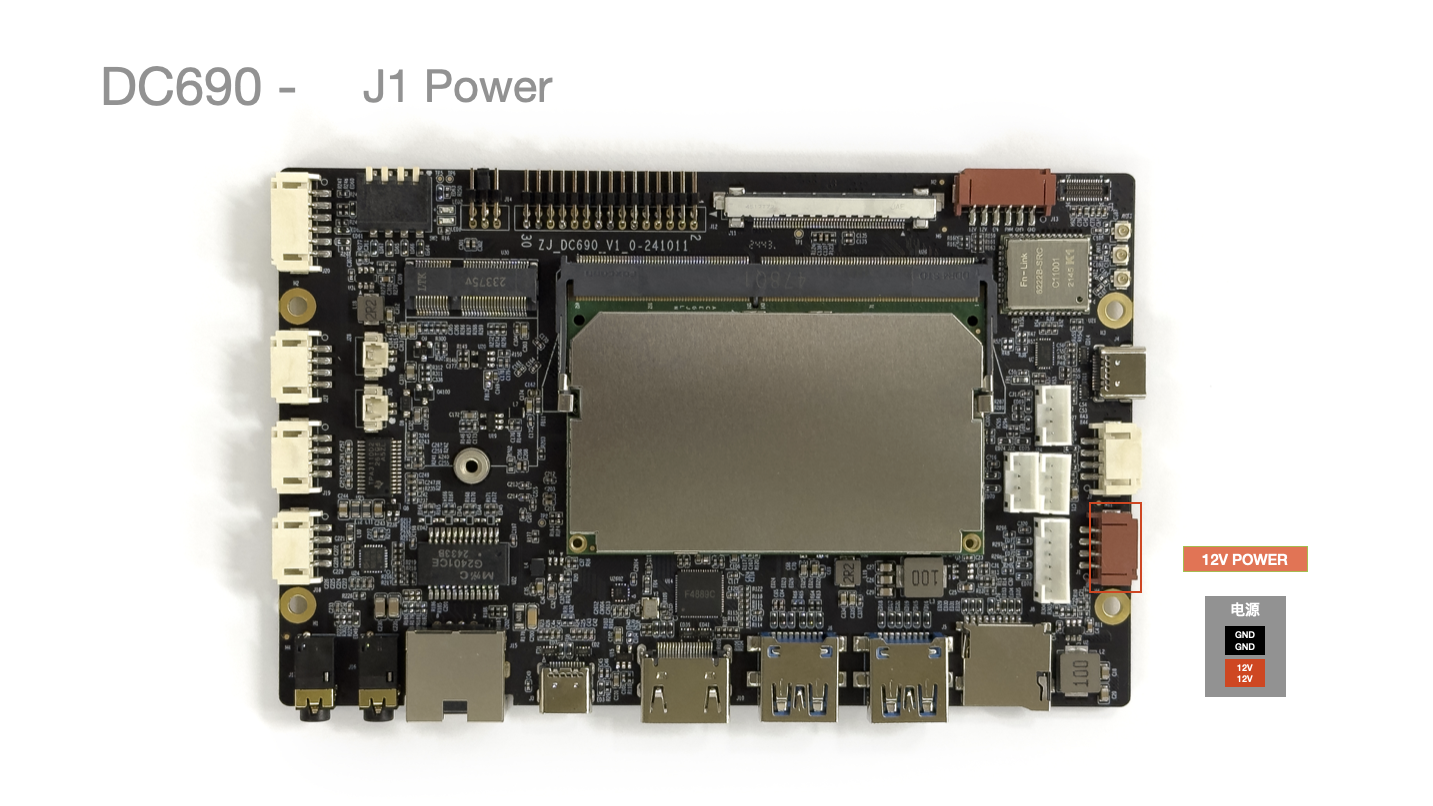

J1 电源​

Photo 连接方法

接口定义​

引脚号引脚描述配线颜色 (参考)备注
112V红色工作电压 12V
212V红色工作电压 12V
3GND黑色接地
4GND黑色接地

接入 12V 电源即可​

  • 支持DC 12V 4PIN 供电座

4PIN 默认未焊接

实测功率​

  • 测试方法:

    1. 刷入默认的 Android 固件

    2. 正常通电，解锁屏幕不做任何其他操作

    3. 仅测量主板供电，背光未接通。

状态电压电流功率备注
正常开机未接屏幕12.4V0.2-0.3A待机 3.6-4.2W测量精度 0.1 仅供参考

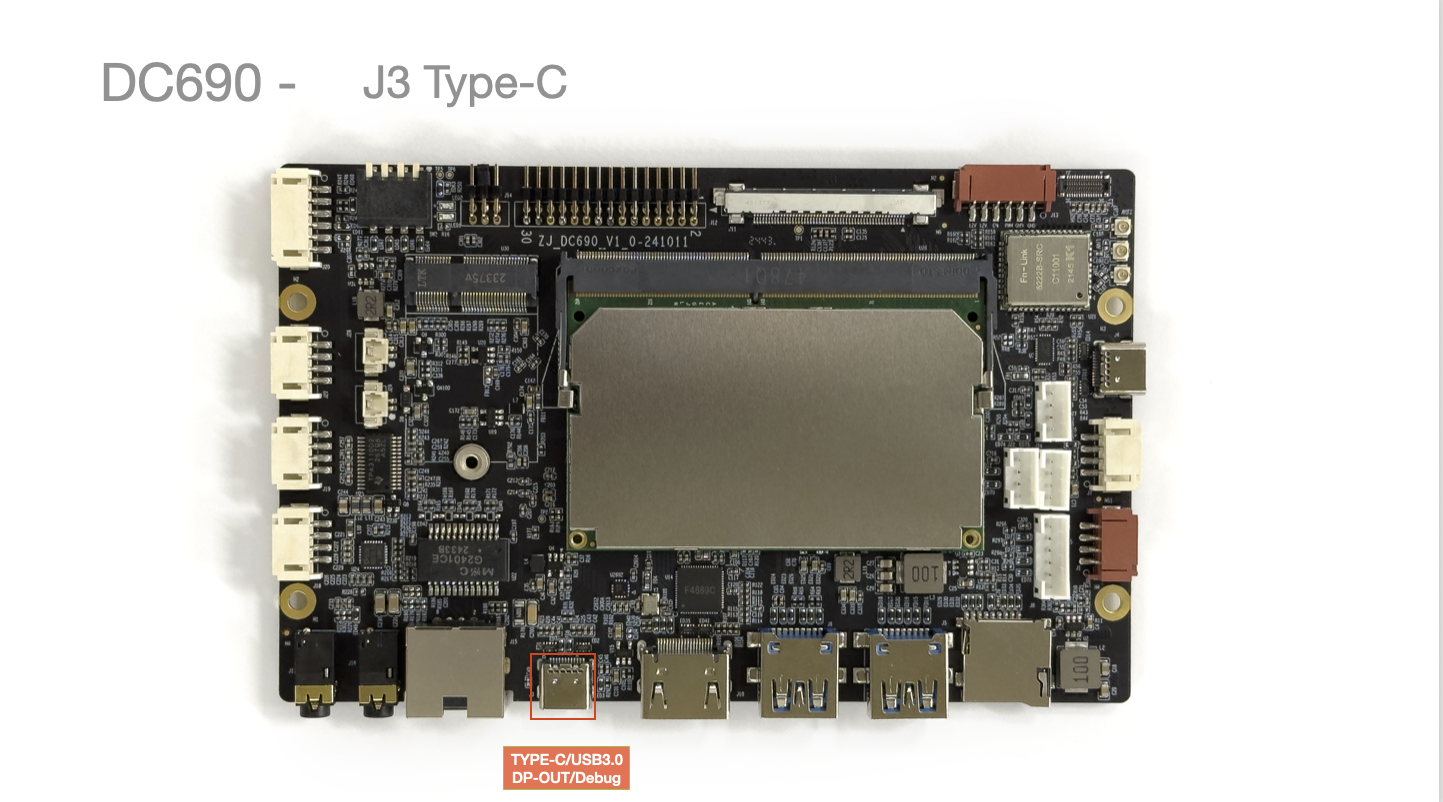

J3 TYPE-C 全功能接口​


  • 全功能 TYPE-C 接口: 支持 DP 输出、USB3.0 OTG 功能。

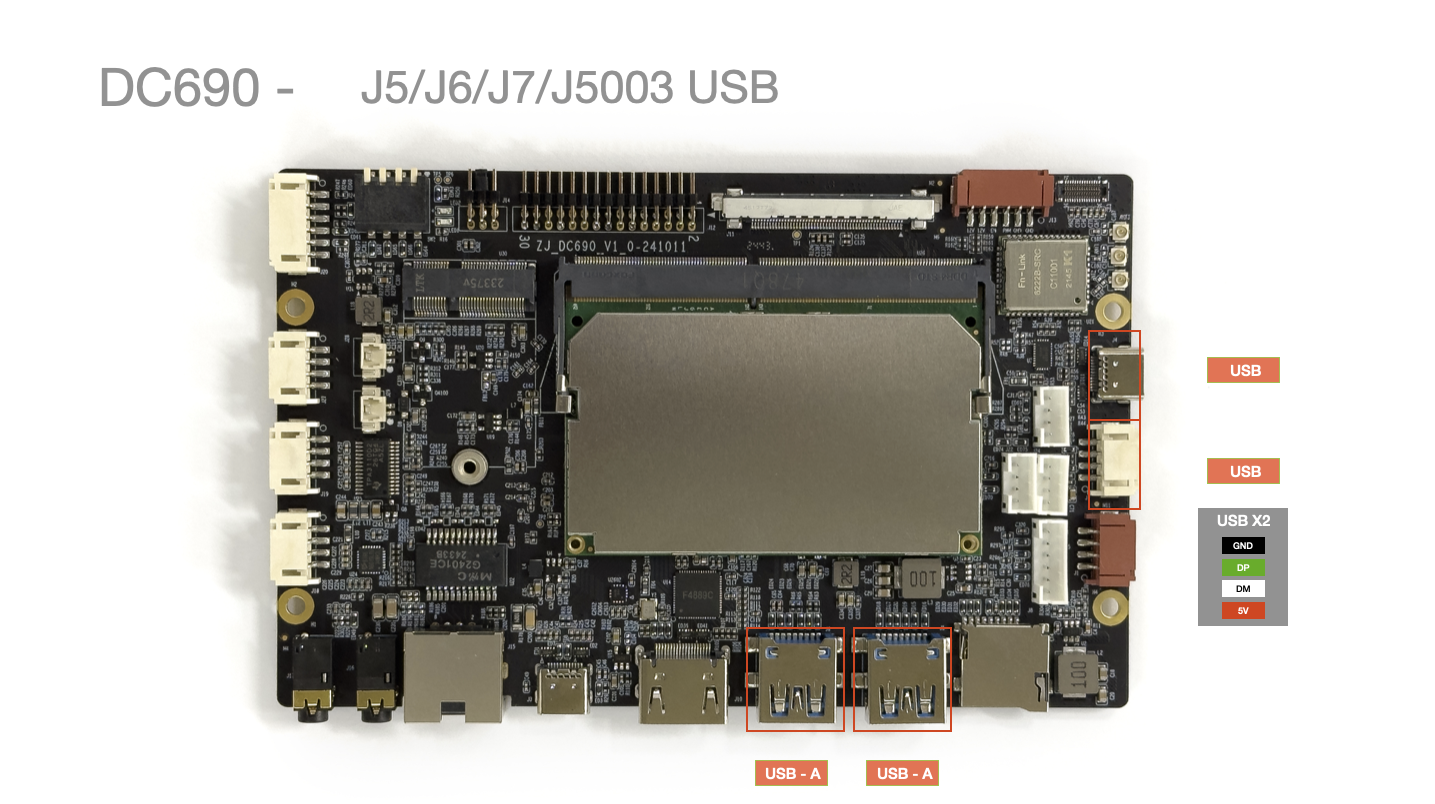

J5/J6 USB-A 3.0 接口​


  • 支持 2路 USB-A 3.0 标准接口

J7/J5003 USB 4PIN 接口​

  • 支持 2 路 USB PH2.0
引脚号引脚描述配线颜色 (参考)备注
1GND黑色接地
2DP绿色
3DM白色
45V红色5V

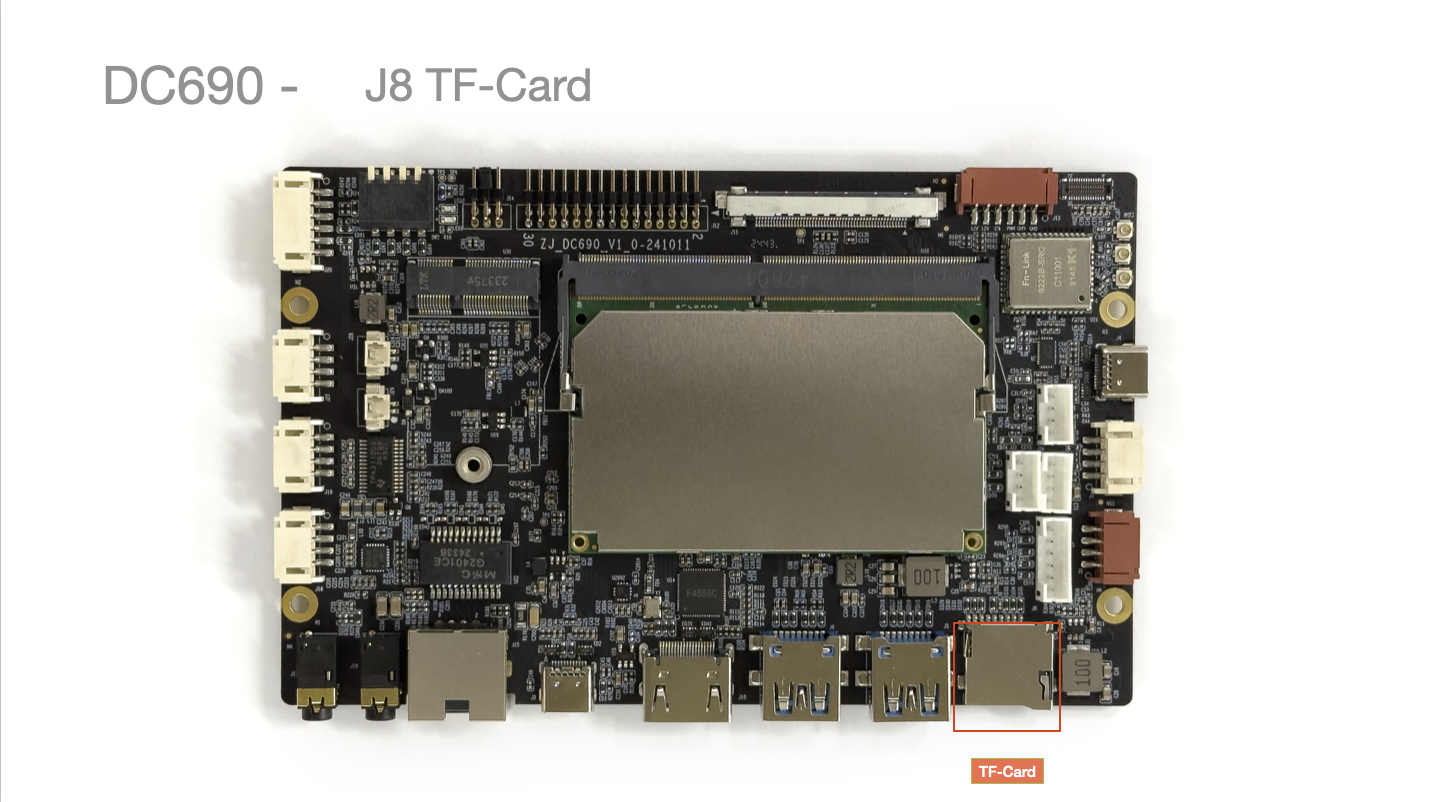

J8 TF-Card 接口​


实测最大 256G 理论支持 512G

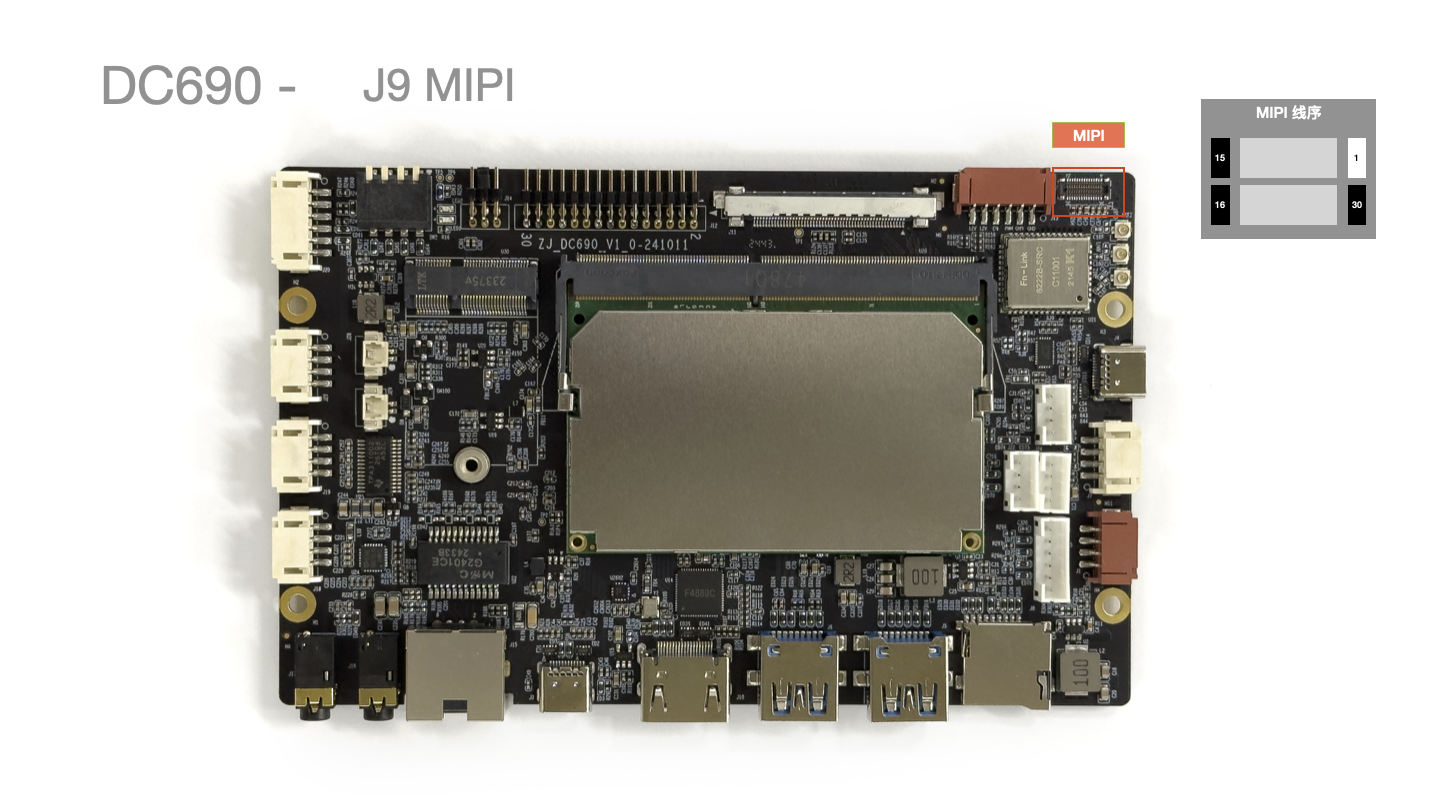

J9 MIPI 摄像头​


  • 连接器型号: YXT-BB10-30S-02

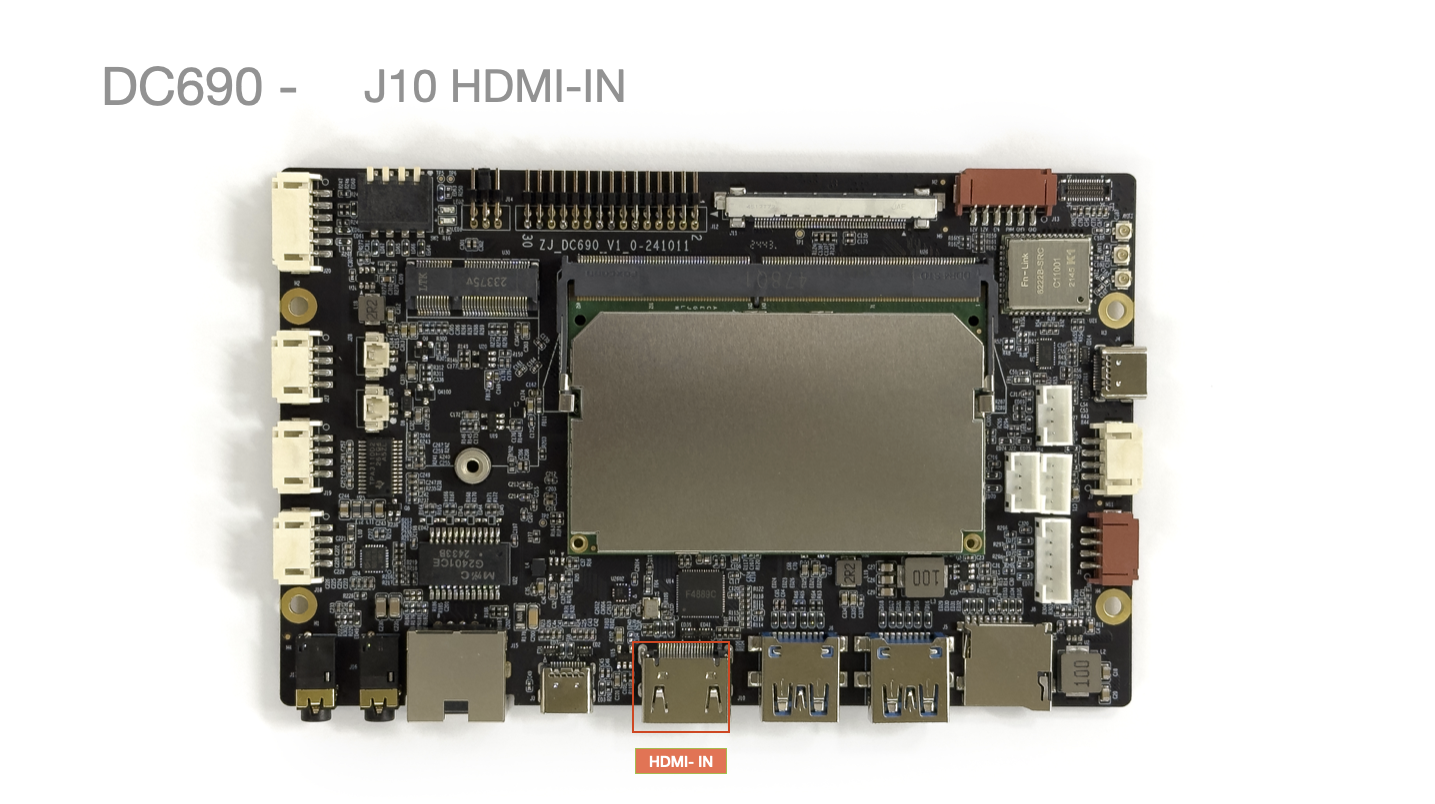

J10 HDMI-IN 视频输入​


  • 1xHDMI IN: 支持分辨率 19201080@60/38402160@30

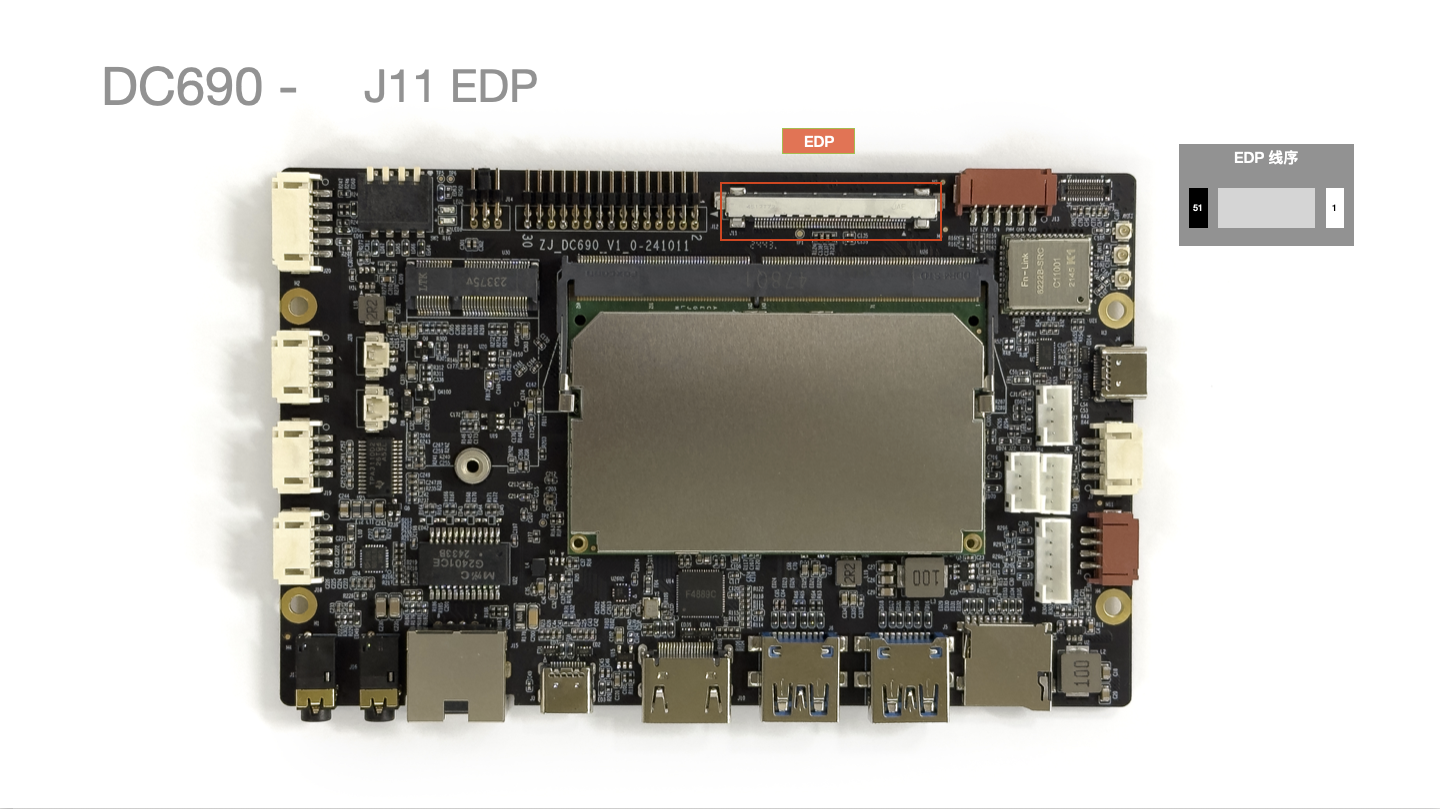

J11 EDP 接口​


  • EDP 接口

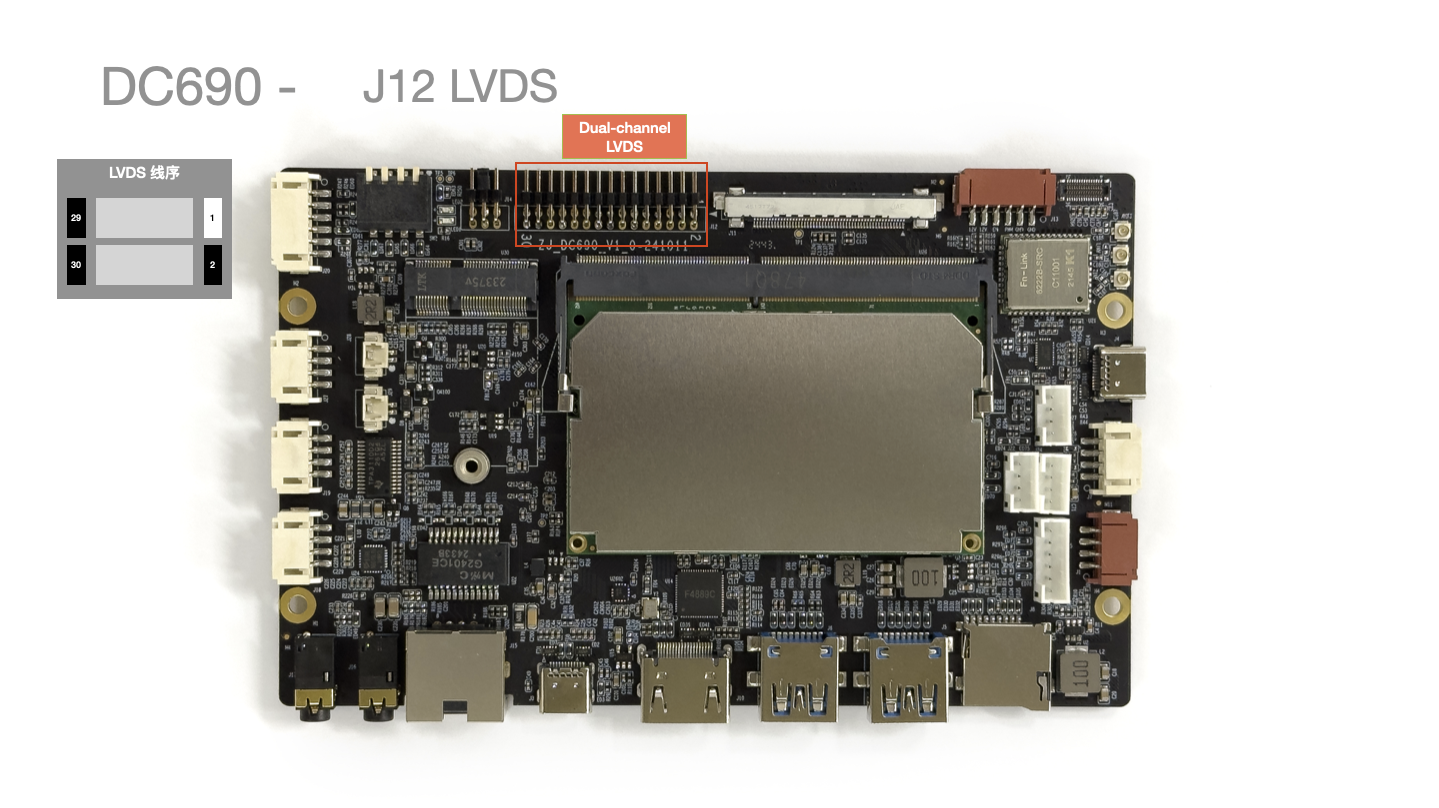

J12 LVDS 接口​


  • VLDS 接口

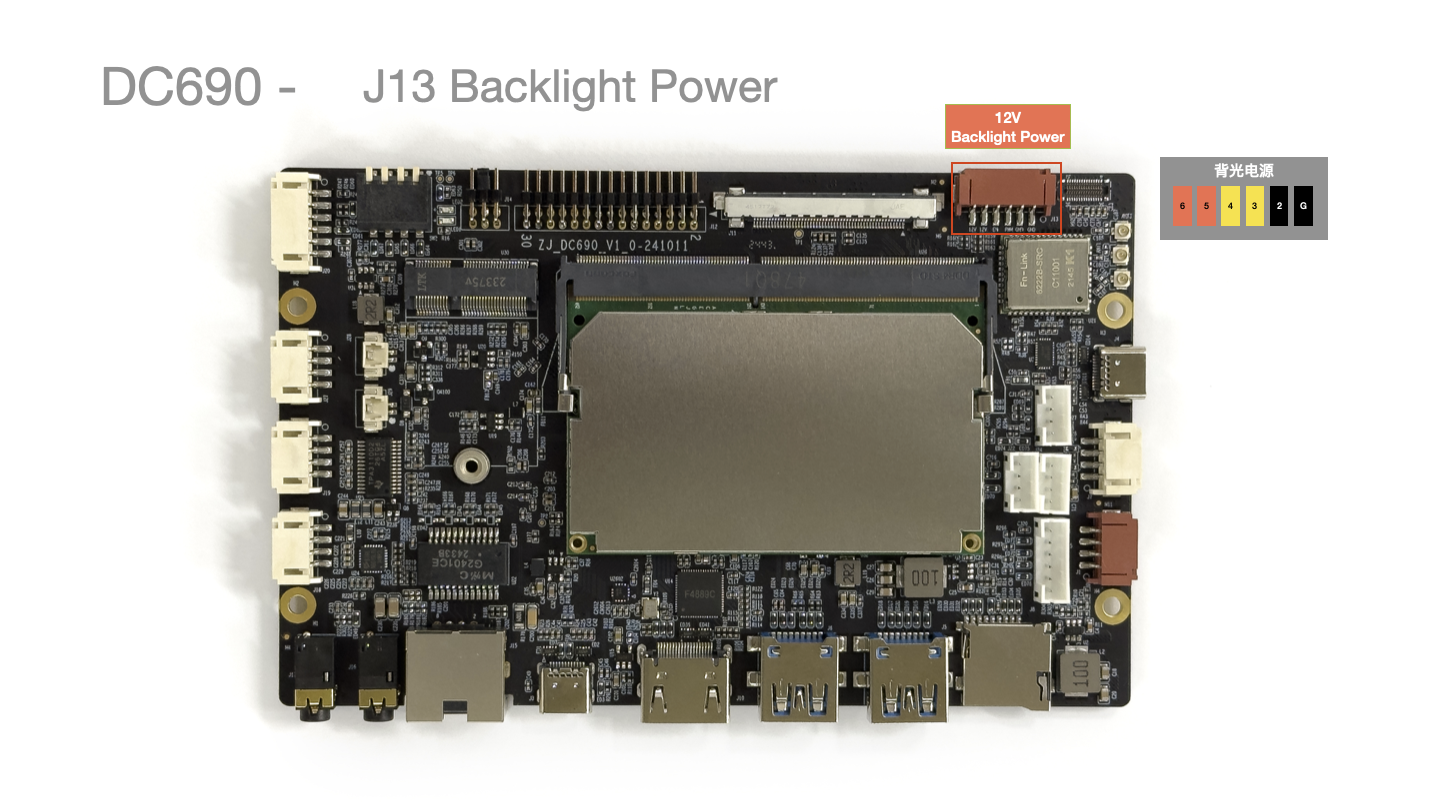

J13 背光供电​


引脚号引脚描述配线颜色 (参考)备注
112V红色工作电压 12V
212V红色工作电压 12V
3BL EN黄色背光控制
4BL PWN黄色背光控制
5GND黑色接地
6GND黑色接地
  • 最大 3A Max

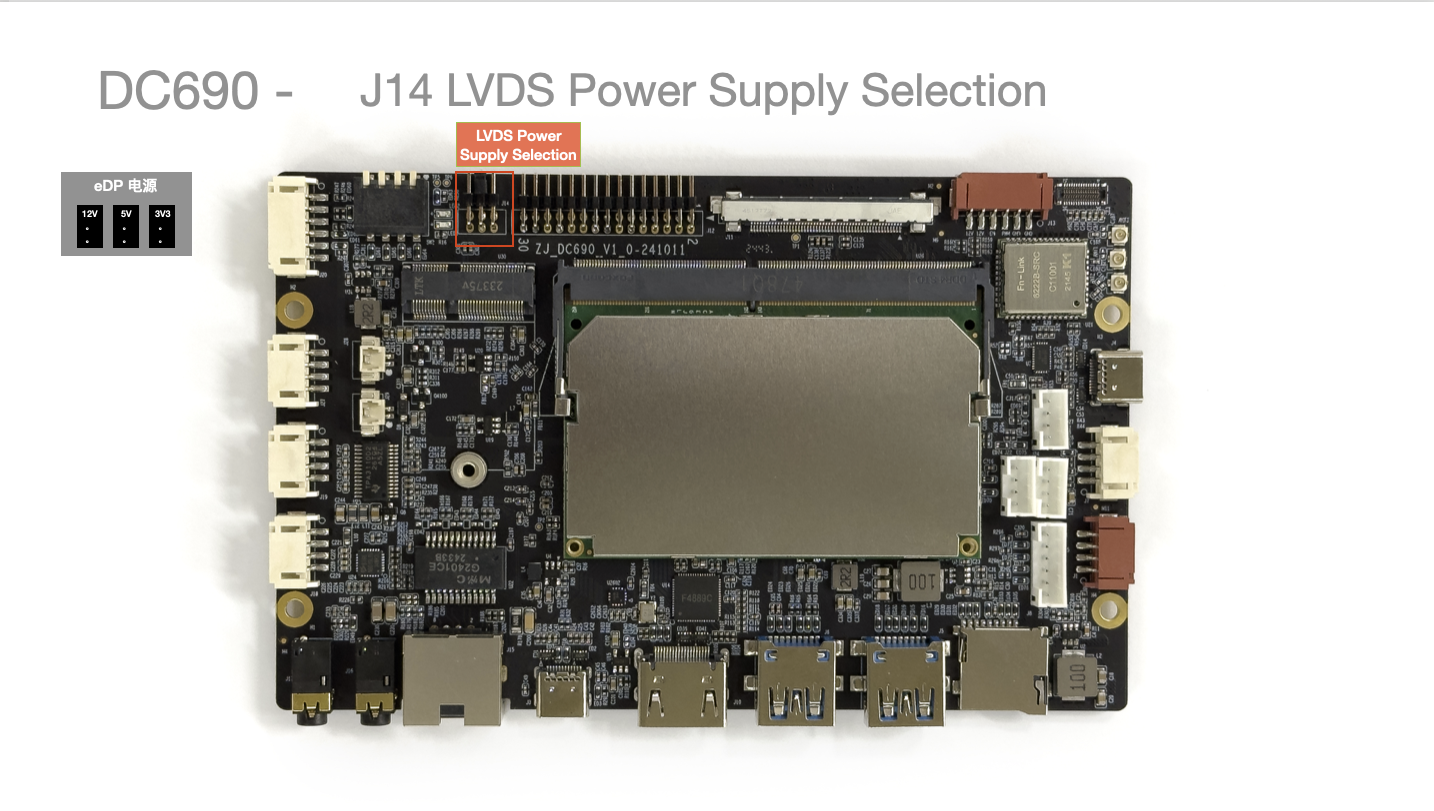

J14 LVDS 电源选择​


  • 请注意输出电压避免烧坏屏幕

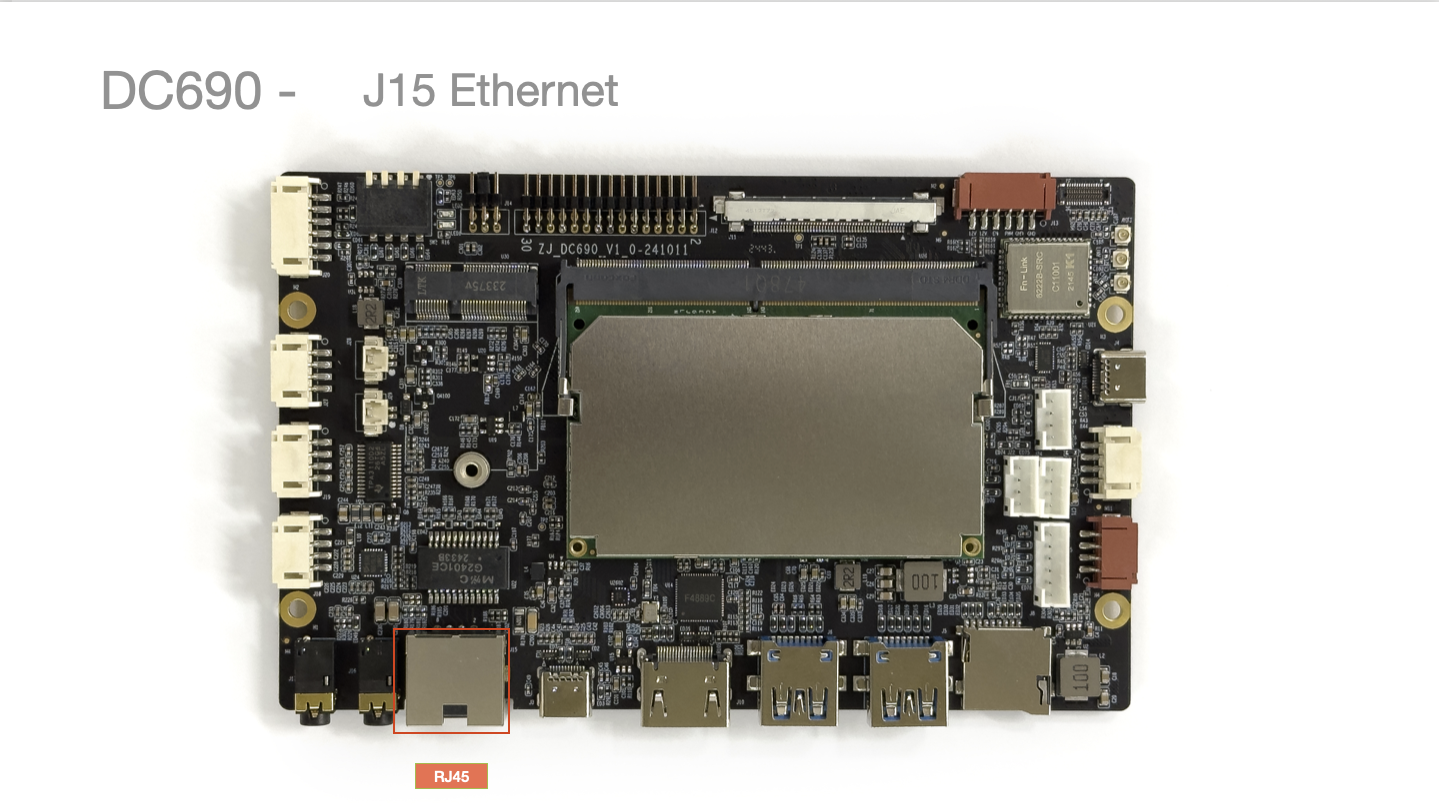

J15 以太网接口​


  • 自适应千兆以太网，支持 10/100/1000Mbps 自适应

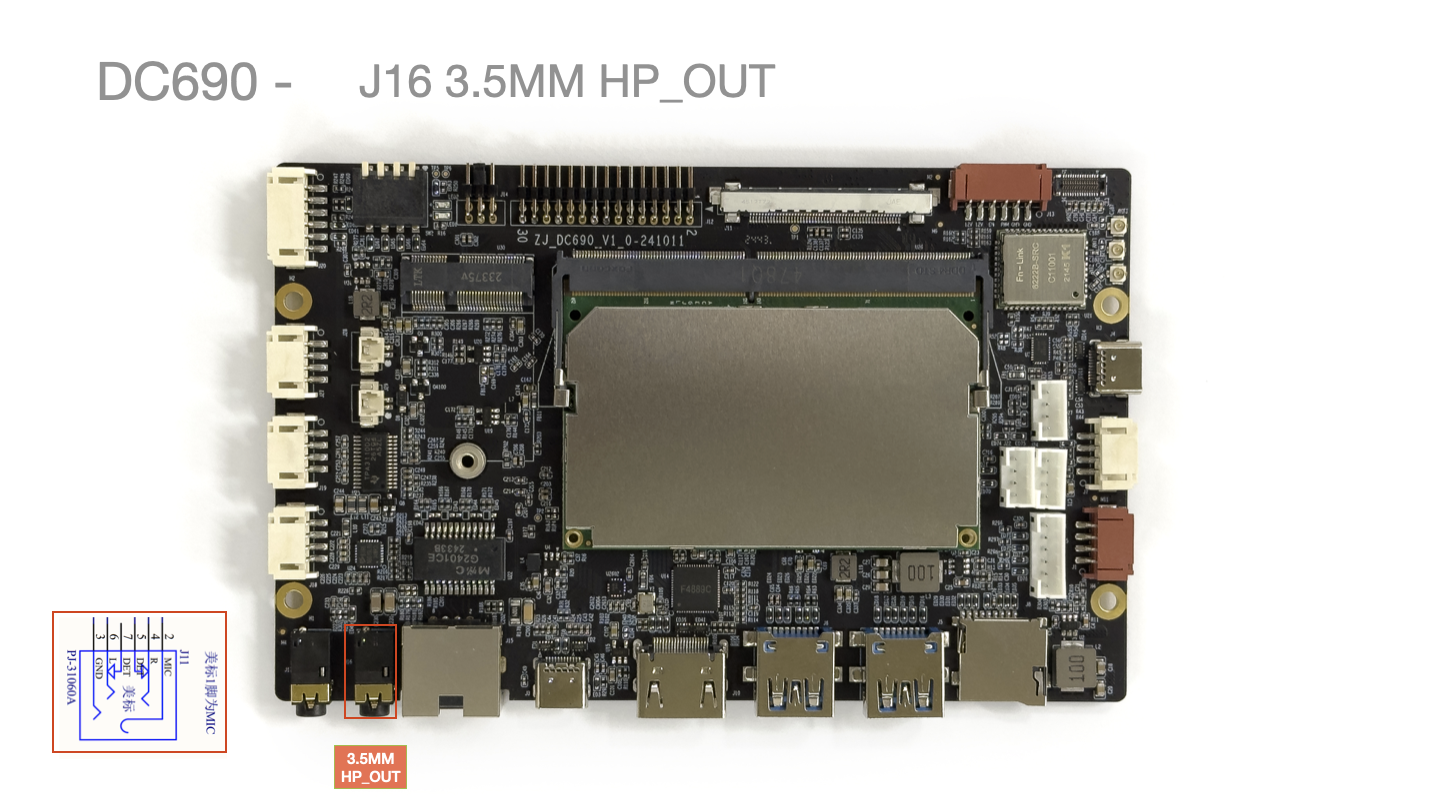

J16 3.5MM 耳机接口​


3.5MM 接口: 美标版（CTIA）

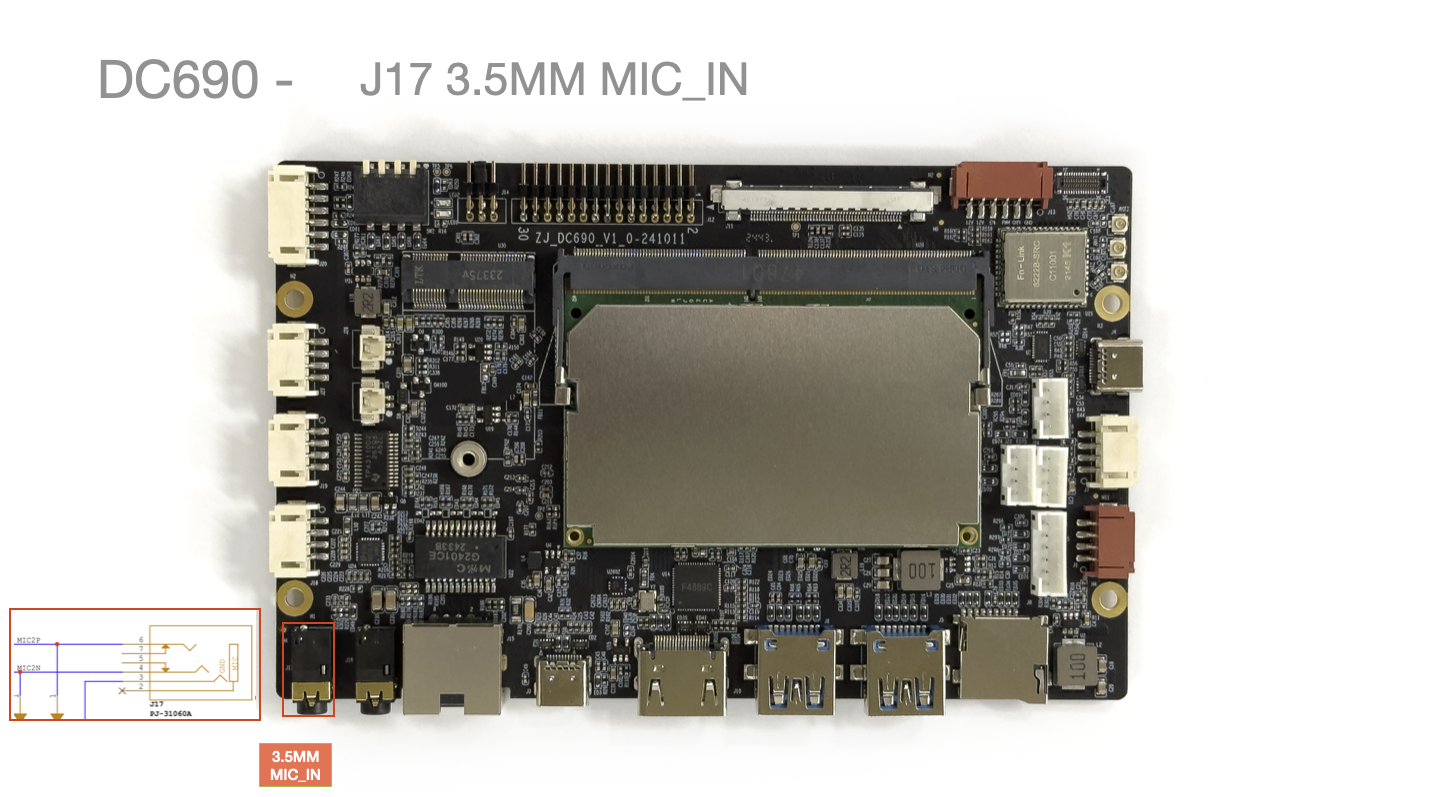

J17 3.5MM 麦克风接口​


3.5MM 接口: 和 MIC2 共用并联

J18 MIC 麦克风输入​


引脚号引脚描述配线颜色 (参考)
1MIC1+红色
2MIC1-黑色
3MIC2+红色
4MIC2-黑色

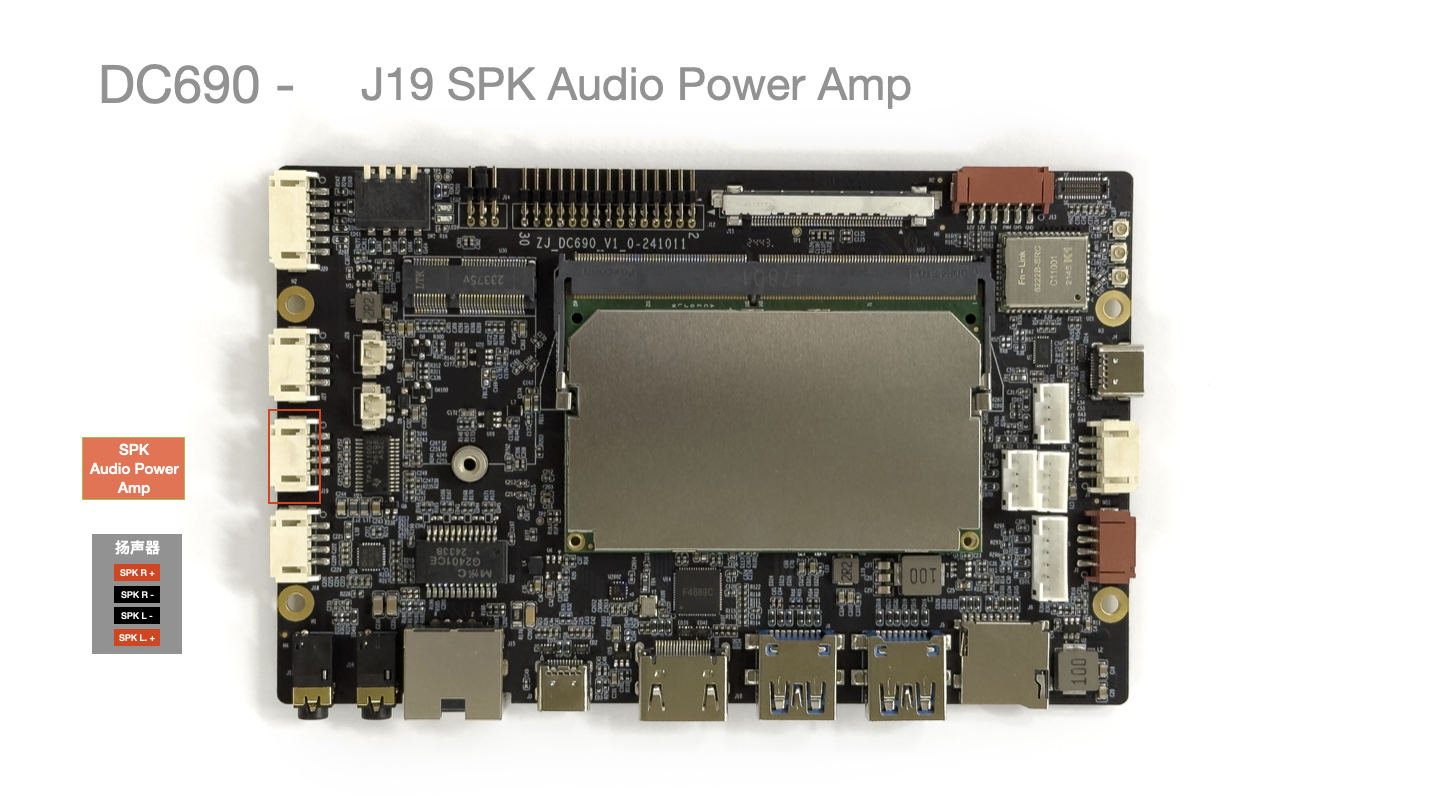

J19 喇叭/功放输出​


引脚号引脚描述配线颜色 (参考)
1RP红色
2RN黑色
3LN黑色
4LP红色

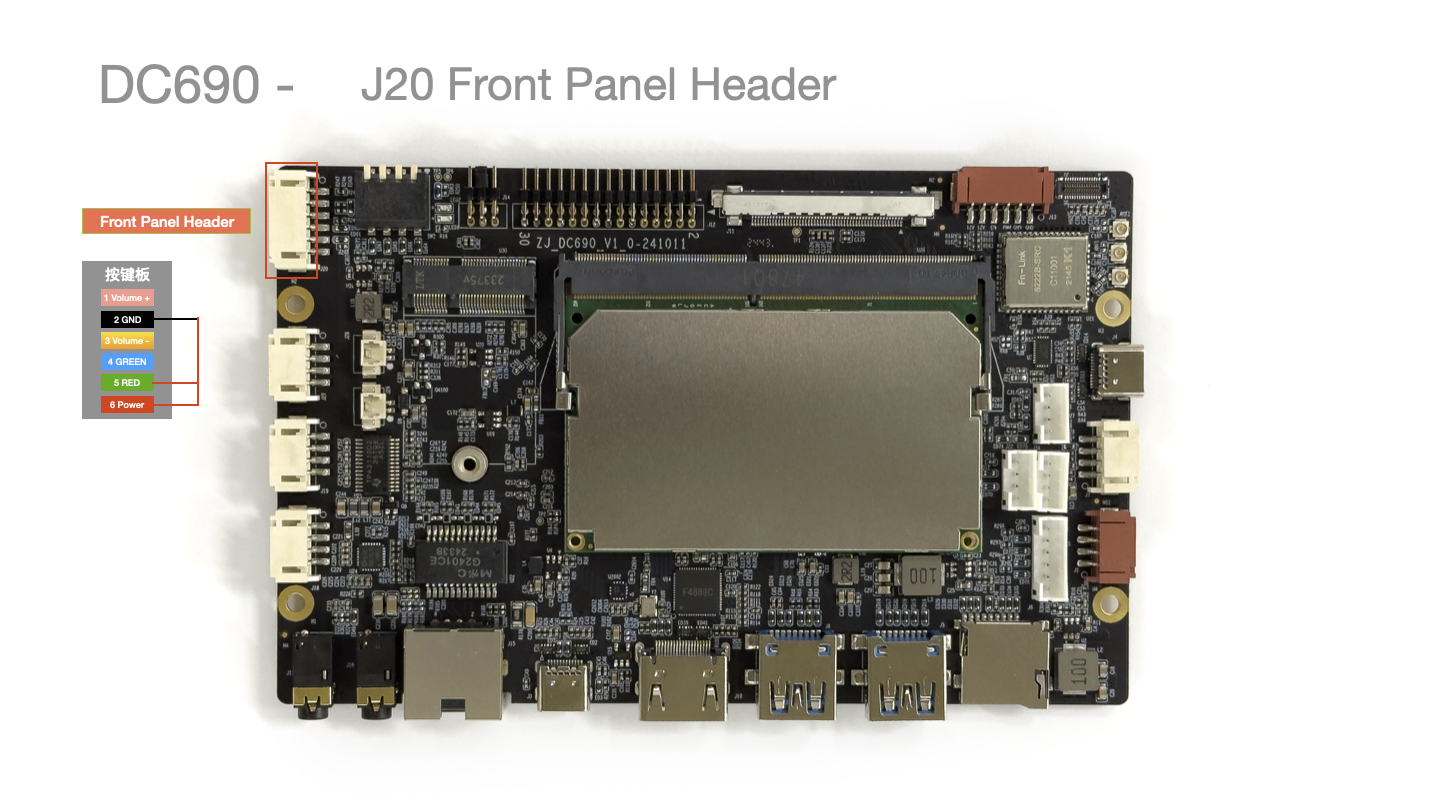

J20 面板按钮接口​


引脚号引脚描述配线颜色 (参考)备注
1Volume +无短接 5 GND 音量 +
2GND黑色接地
3Volume +无短接 5 GND 音量 -
4Recovery无短接 5 GND Recovery
5MaskRom无短接 5 GND MaskRom
6Power无短接 5 GND 电源按钮
  • 启动时按住 音量 + 进入 Loader 升级模式

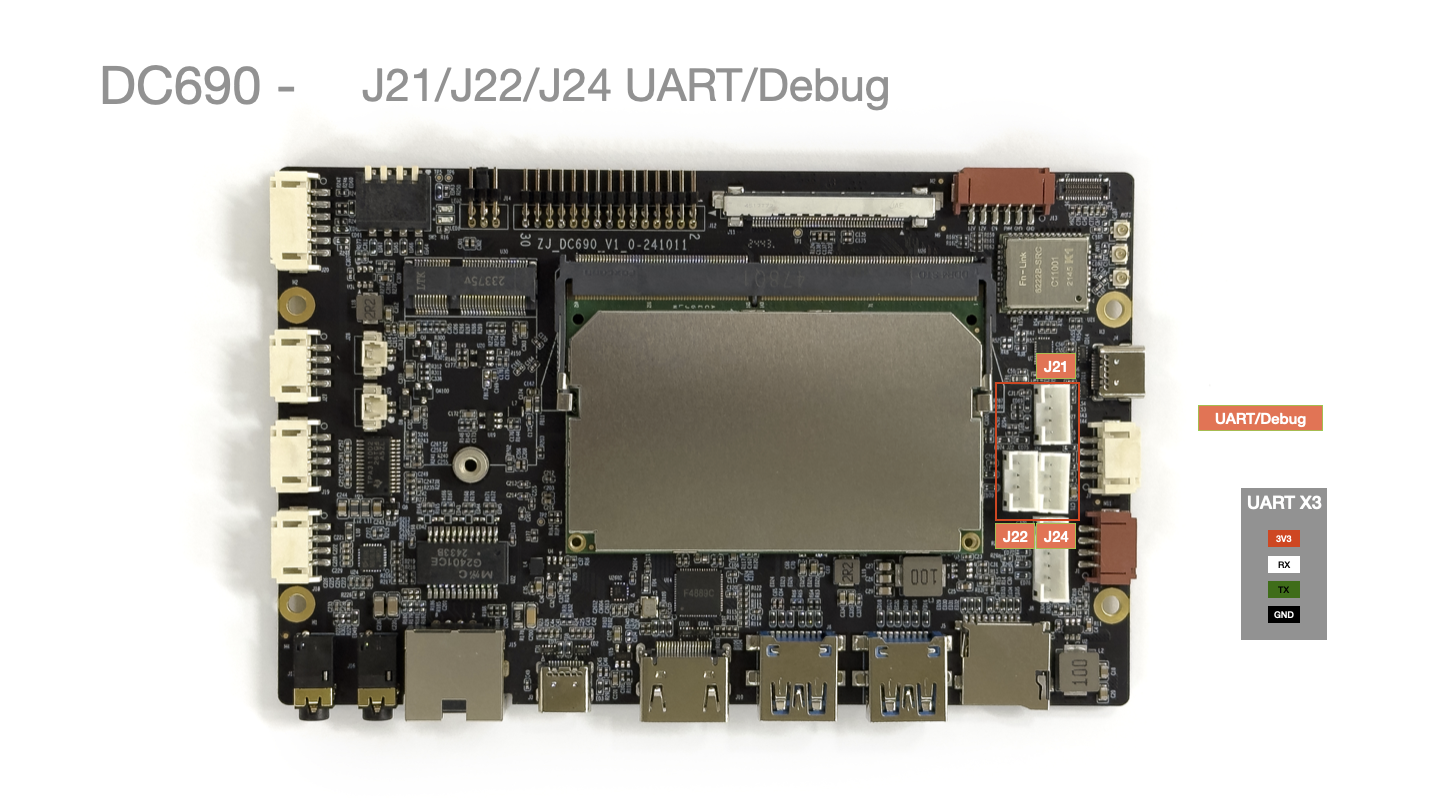

J21/J22/J24 UART/Debug 调试接口​


引脚号引脚描述配线颜色 (参考)
1GND黑色
2TX绿色
3RX白色
43V3红色

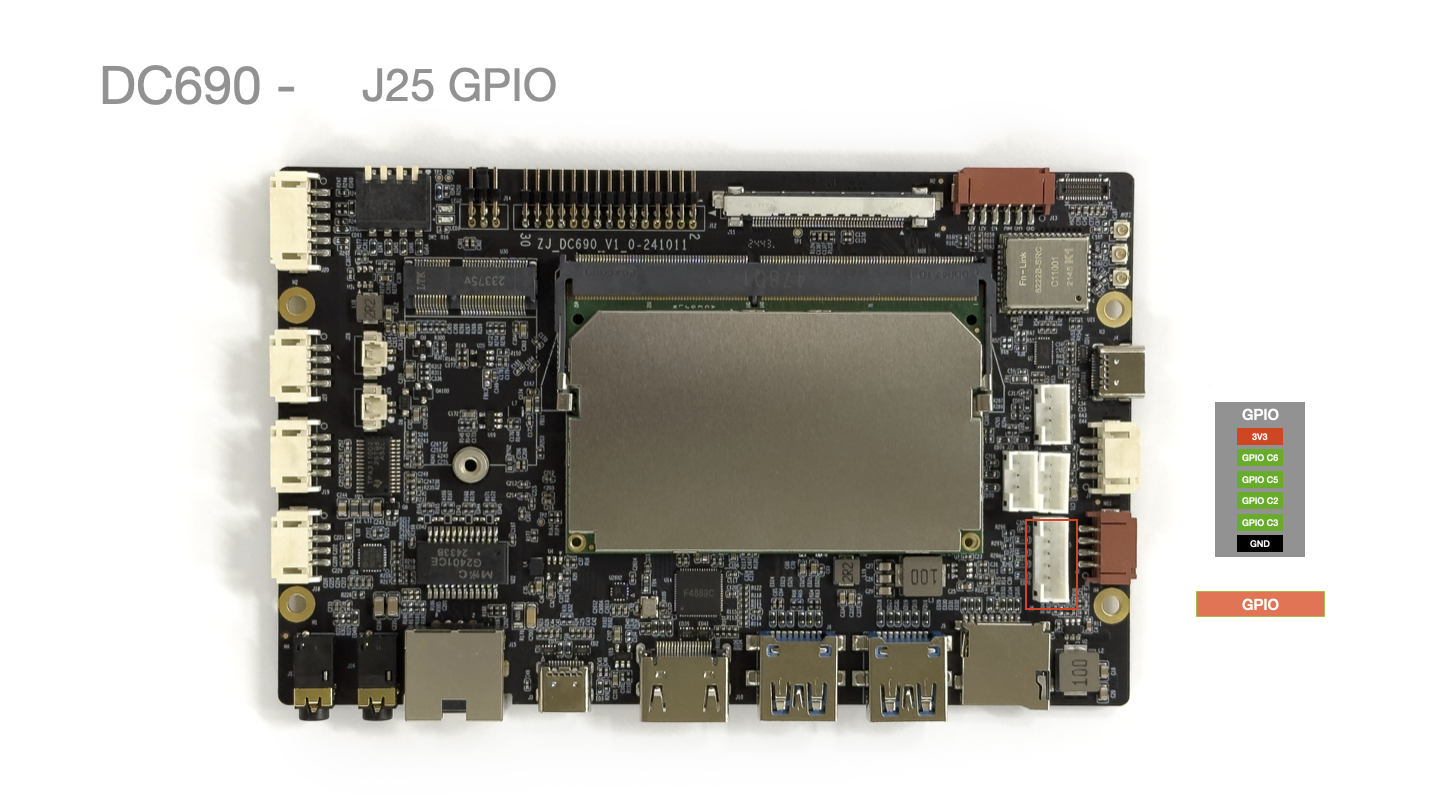

J25 GPIO​


引脚号引脚描述配线颜色 (参考)备注
13V3红色
2GPIO2_C4黄色熄屏时高电平(可接红色待机指示灯)
3GPIO2_C5黄色亮屏时高电平(可以接蓝色/绿色开机状态指示灯)
4GPIO2_C2黄色
5GPIO2_C3黄色
6GND黑色接地

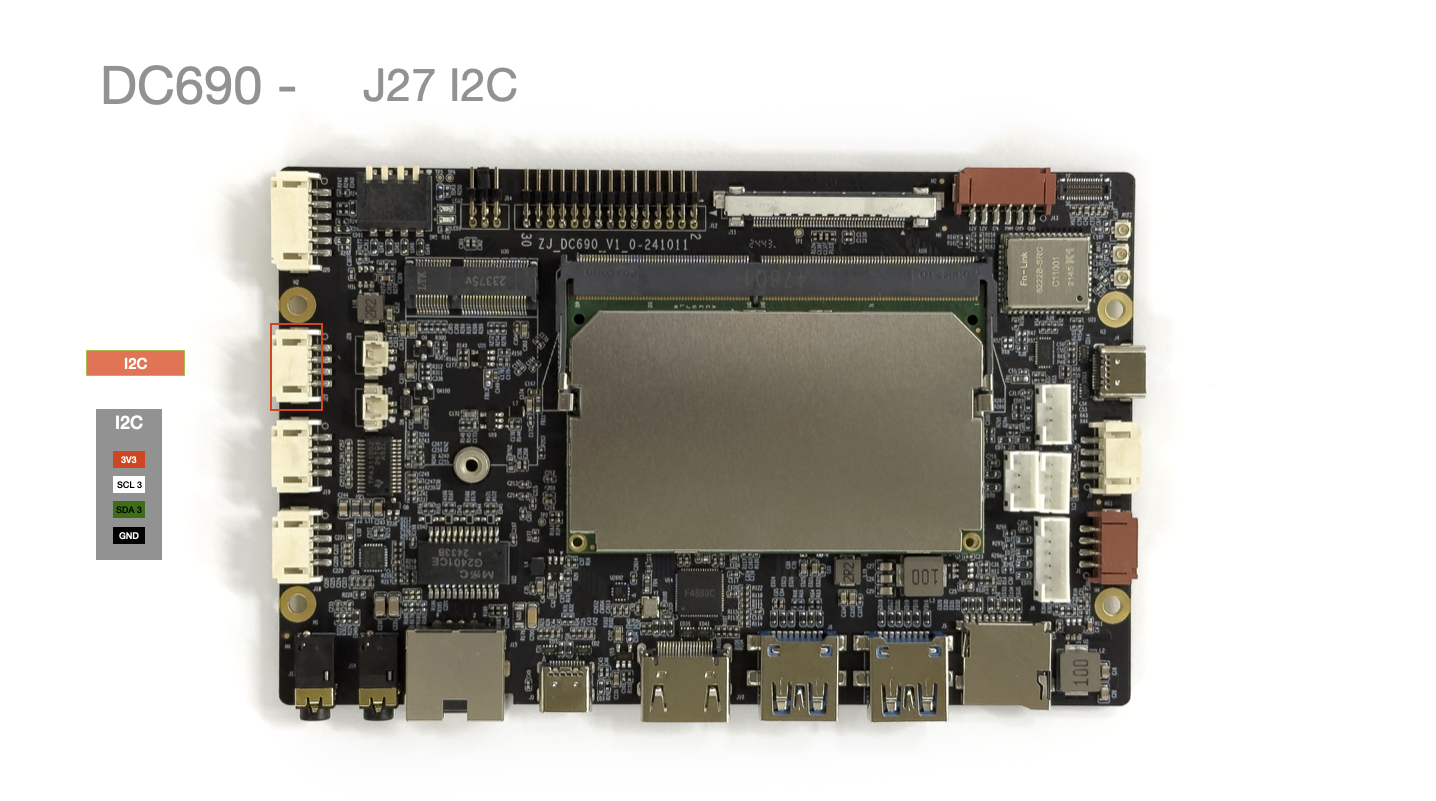

J27 I2C 接口​


引脚号引脚描述配线颜色 (参考)
13V3红色
2SDA 3白色
3SCL 3绿色
4GND黑色

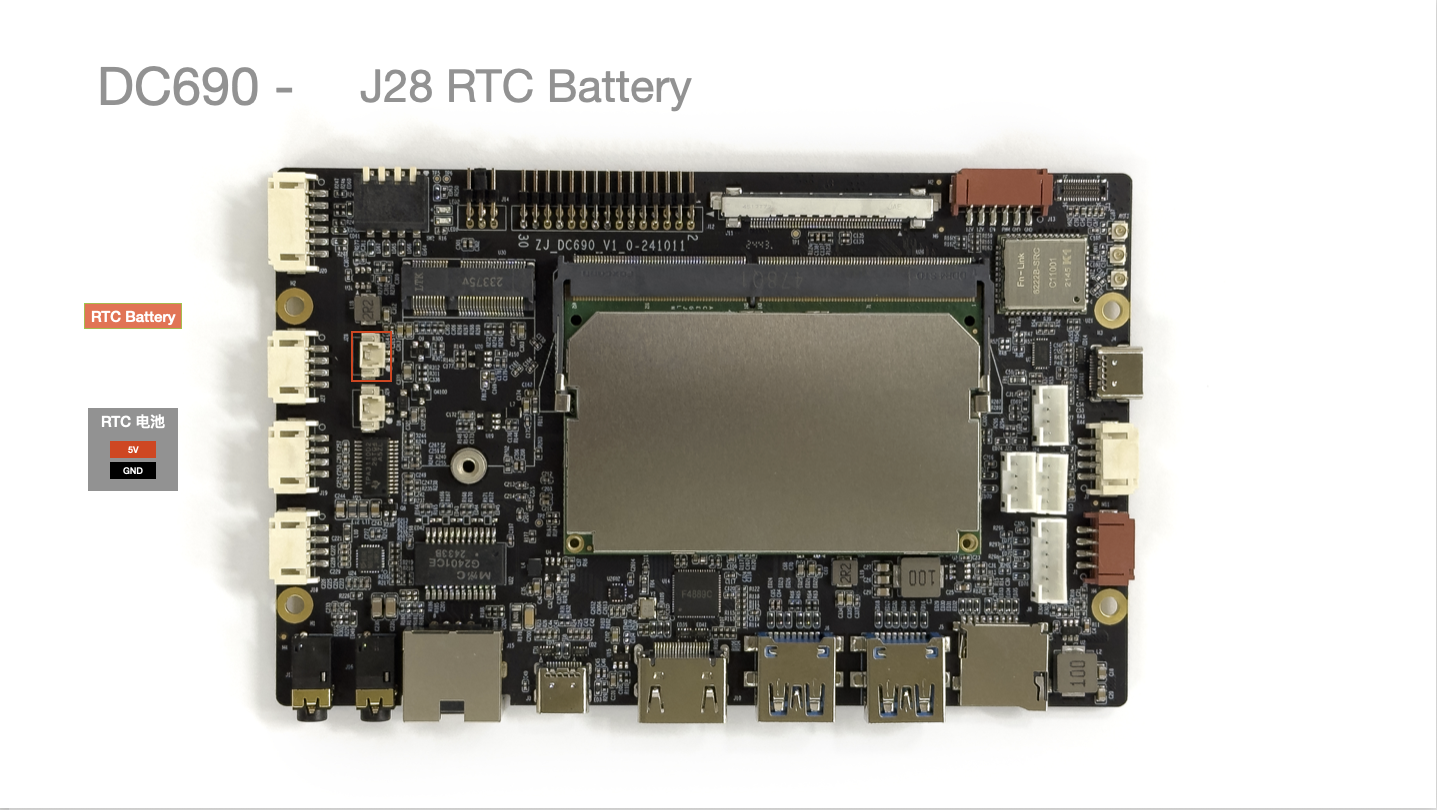

J28 RTC 电池​


引脚号引脚描述配线颜色 (参考)
1GND黑色
23V3红色

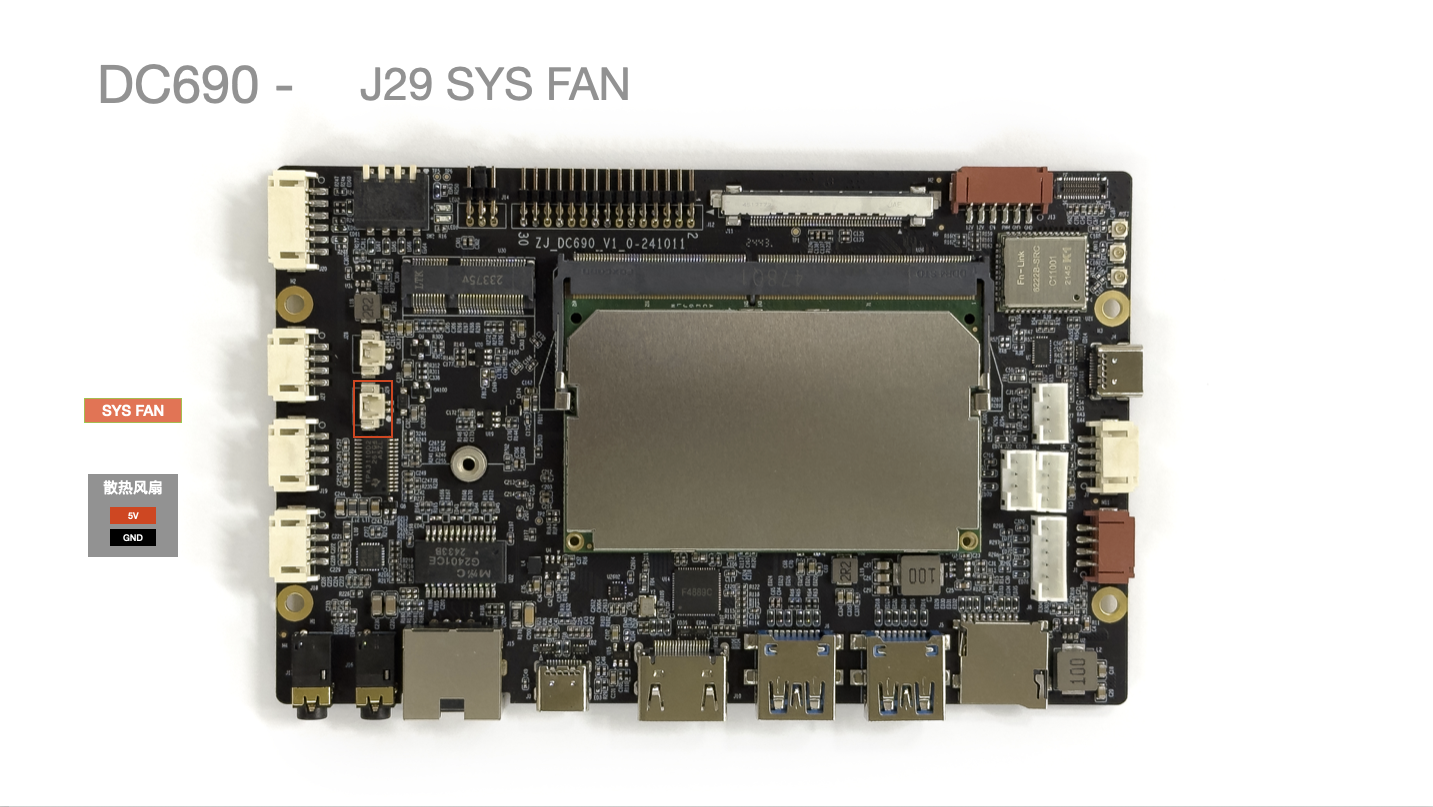

J29 SYS FAN 散热风扇​


引脚号引脚描述配线颜色 (参考)
1GND黑色
25V红色

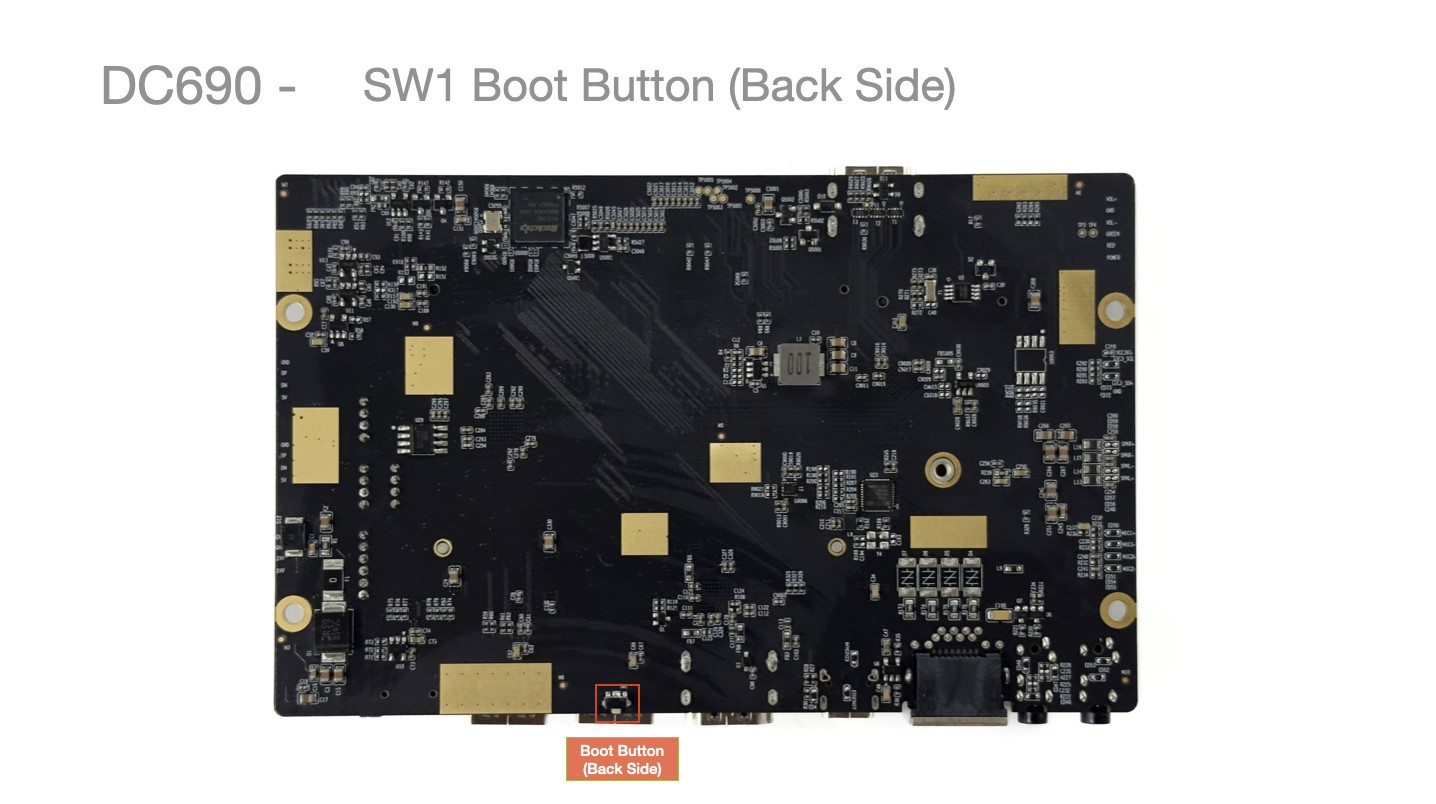

SW1 Boot 升级按钮​


按住进入 Maskrom 升级模式

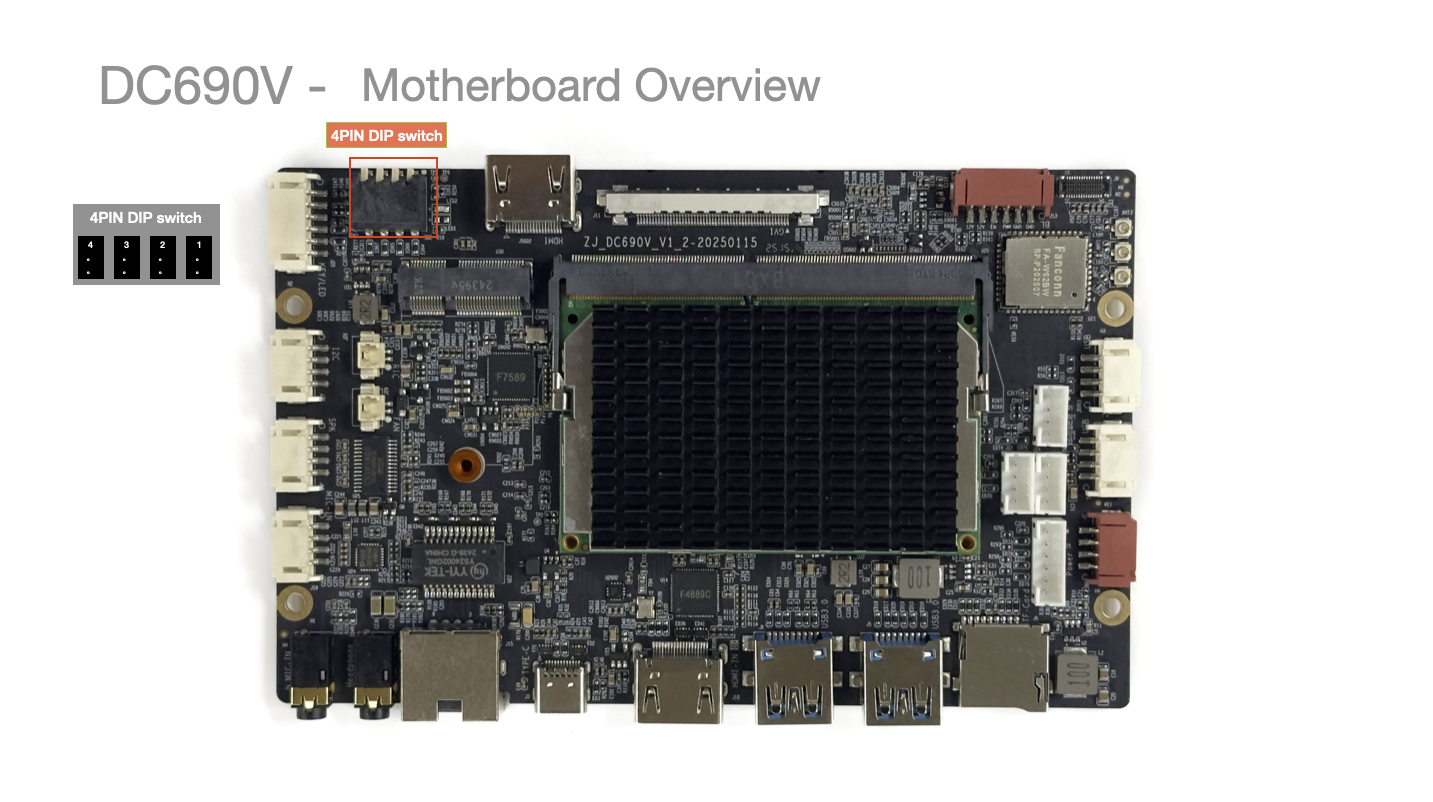

SW2 DIP 拨码​


  • 器件型号: DSPV04LSGET,拨码开关-侧拨琴键-贴片-2.54mm-4 位-DSPV04LSGET
拨码序号名称状态（上/下）对应功能备注
1TAG_DATA_FORMAT向上/按下JEIDA屏幕颜色异常
2TAG_PORT_WASP向上/按下1屏幕出现条纹
3TAG_COLOR_DEPTH向上/按下DEPTH_6BIT屏幕上有色差
4背光极性调节向上/按下极性反转亮度调高但亮度降低

往PCB处按压为 短接 GPIO
