接口定义

DC685-G 提供了丰富的接口，具体如下图:

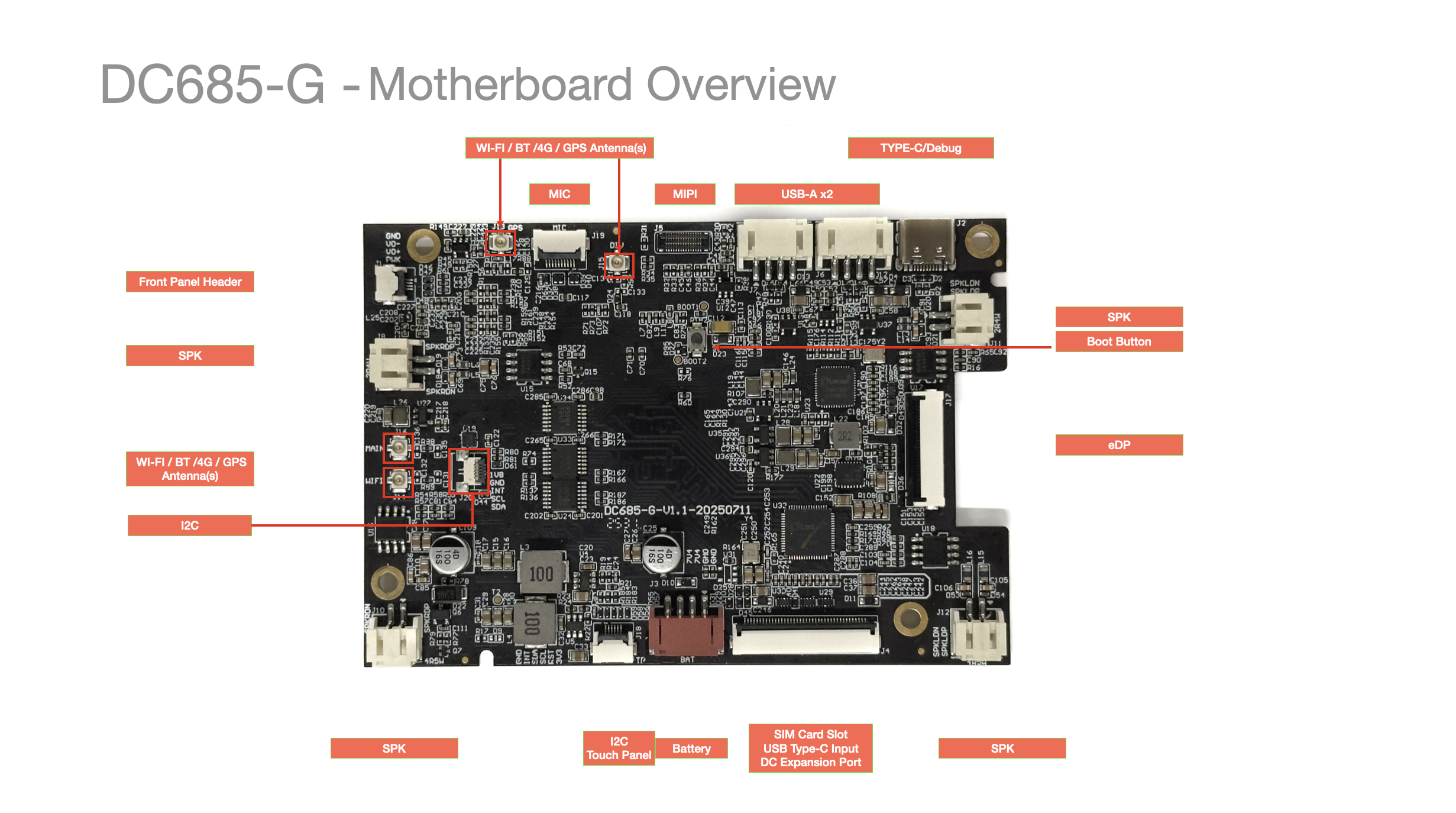

整机接口定义

整机接口

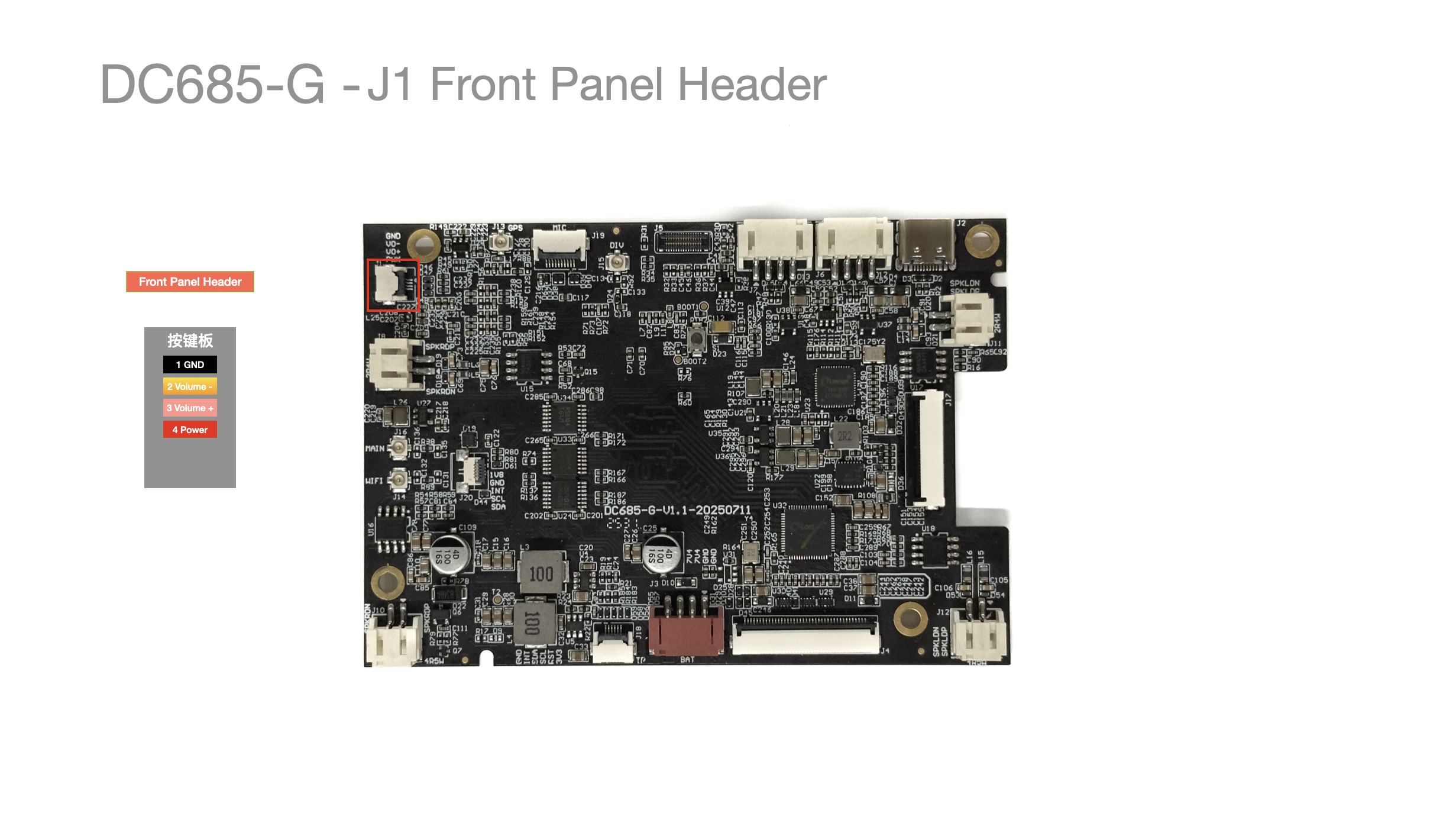

J1 按键

引脚号	引脚描述	备注
1	GND	接地
2	VOL_DOWN_N	音量 -
3	VOL_UP_N	音量 +
4	POWK	电源按钮

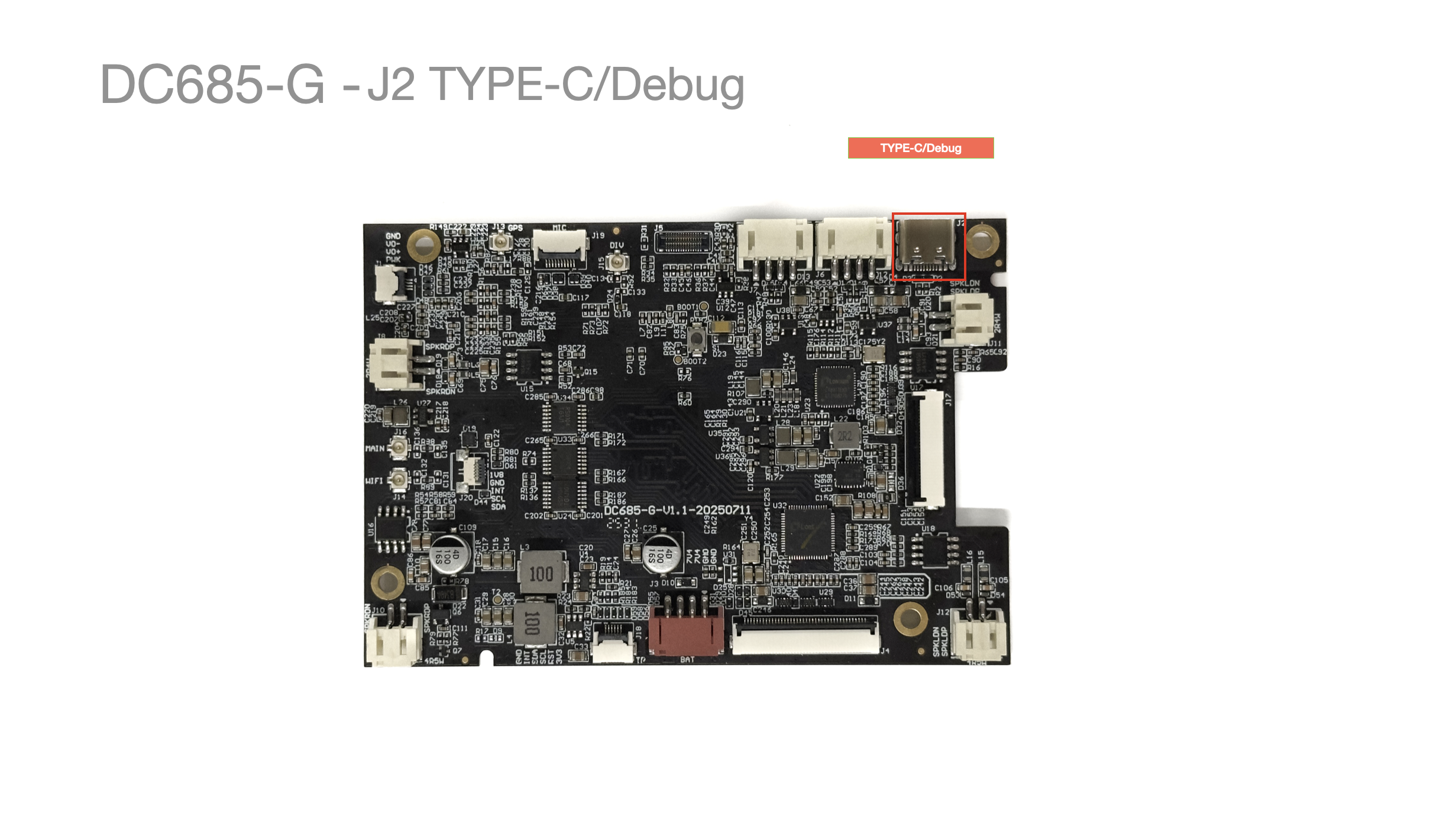

J2 Type-C

• 器件型号：MC-311D 用于烧录、调试

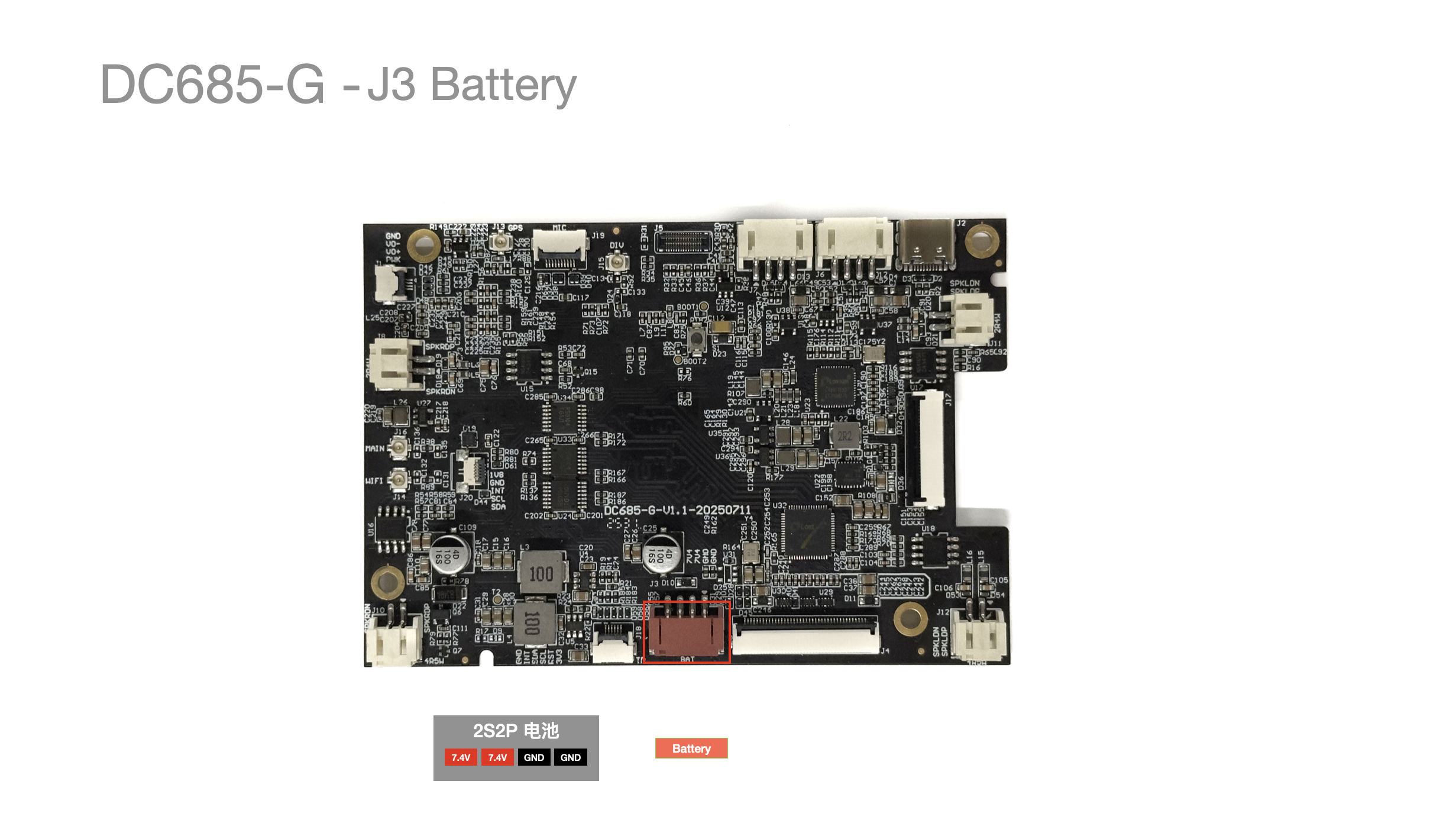

J3 BAT 电池

• 器件型号：A2001WR-S-4，贴片 2.0mm 插座，红色，4PIN，卧式/镀金引脚

• 电池支持 5000mAh 0.2C 放电、2S2P，最大充电电流 2A；两串(两个4.2V 的电池串联)的聚合物或锂电池

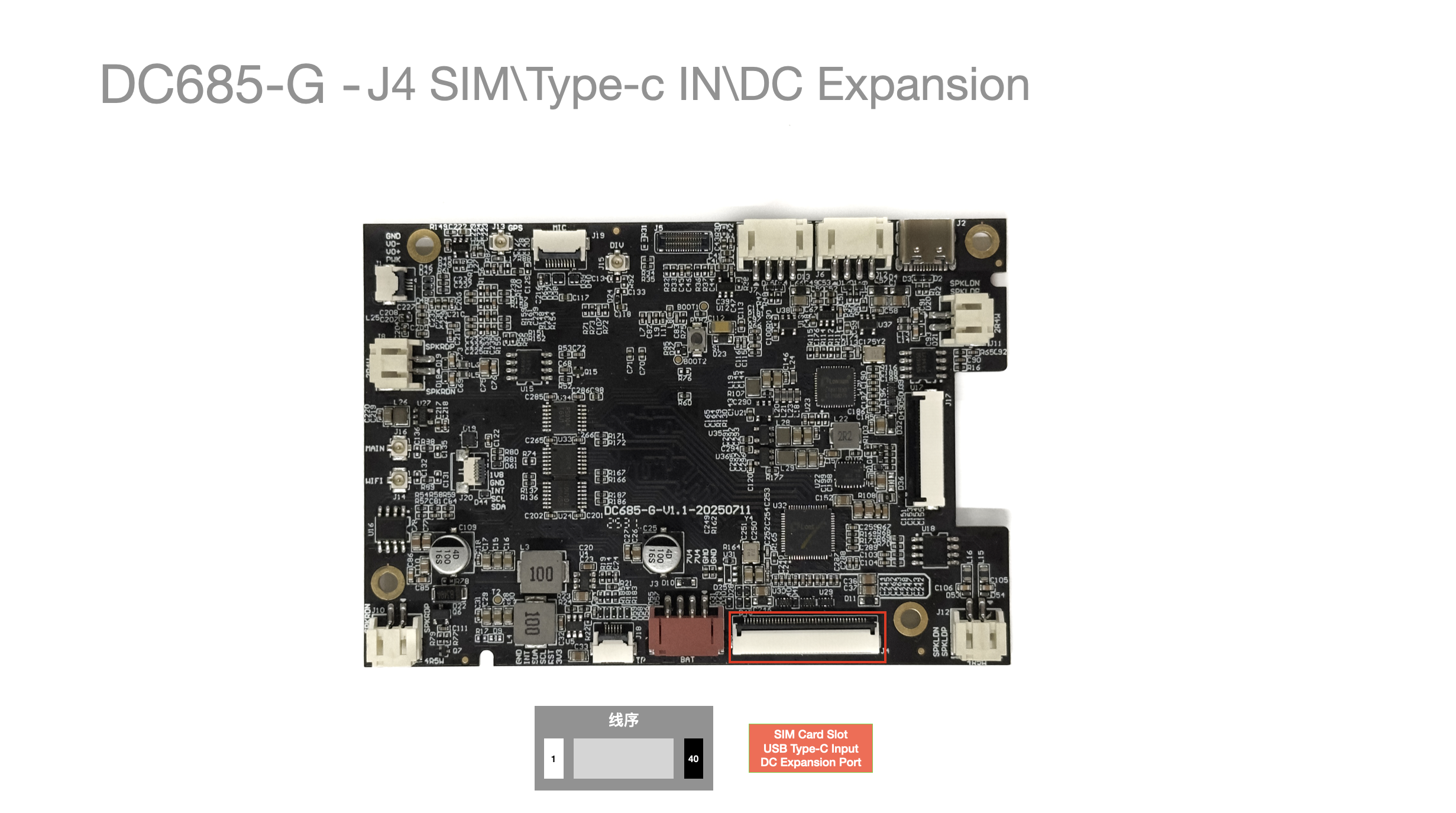

J4：SIM\Type-c IN\DC 扩展接口

• 器件型号：FPC_OK-F505-40325W

引脚号	引脚描述	备注
1	SIM_DET_4G	SIM
2	SIM_VDD	SIM
3	SIM_RST_4G	SIM
4	SIM_DATA_4G	SIM
5	SIM_CLK_4G	SIM
6	GND	SIM
7	VBUS_DP	Type-c in
8	VBUS_DP	Type-c in
9	VBUS_DP	Type-c in
10	VBUS_DP	Type-c in
11	GND	Type-c in
12	DP_TX0_P	Type-c in
13	DP_TX0_N	Type-c in
14	GND	Type-c in
15	DP_RX0_P	Type-c in
16	DP_RX0_N	Type-c in
17	DP_CC1	Type-c in
18	GND	Type-c in
19	DP_USB_P	Type-c in
20	DP_USB_N	Type-c in
21	GND	Type-c in
22	DP_AUX_P	Type-c in
23	DP_AUX_N	Type-c in
24	GND	Type-c in
25	DP_RX1_N	Type-c in
26	DP_RX1_P	Type-c in
27	GND	Type-c in
28	DP_CC2	Type-c in
29	DP_TX1_N	Type-c in
30	DP_TX1_P	Type-c in
31	GND	DC
32	GND	DC
33	GND	DC
34	GND	DC
35	GND	DC
36	12V	DC
37	12V	DC
38	12V	DC
39	12V	DC
40	12V	DC

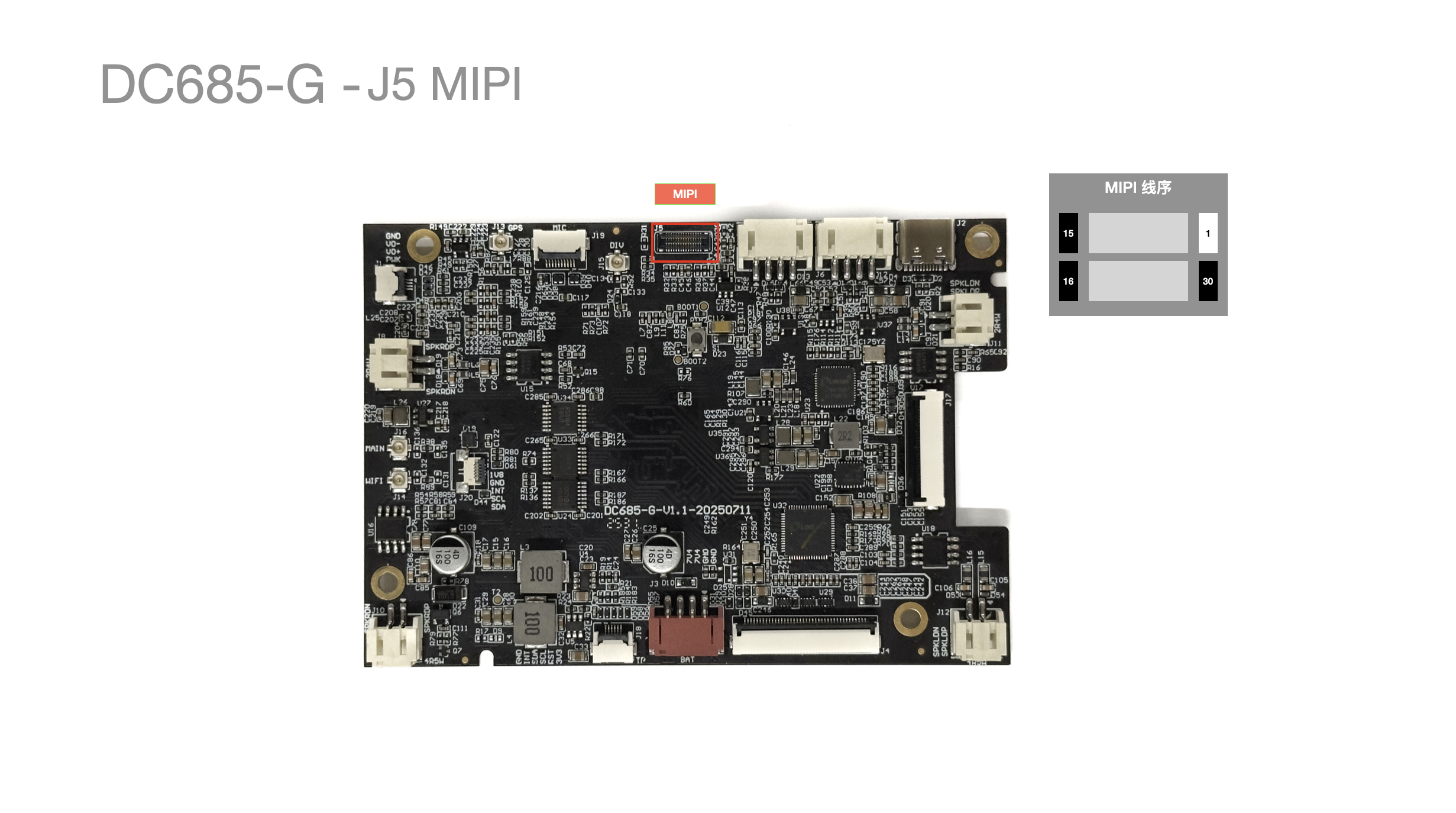

J5 MIPI

• 器件型号：YXT-BB10-30S-02

引脚号	引脚描述	备注
1	GND
2	MCP
3	MCN
4	GND
5	MDP2
6	MDN2
7	GND
8	MDP0
9	MDN0
10	GND
11	MDP3
12	MDN3
13	GND
14	MDP1
15	MDN1
16	GND
17	ID(DOVDD)
18	GND
19	PWDN
20	NC(RESET)
21	SDA
22	SCL
23	DVDD_1V2
24	GND
25	MCLK
26	GND
27	DOVDD1V8
28	GND
29	AVDD_2V95
30	AF_VDD_2V8
31	GND
32	GND
33	GND
34	GND

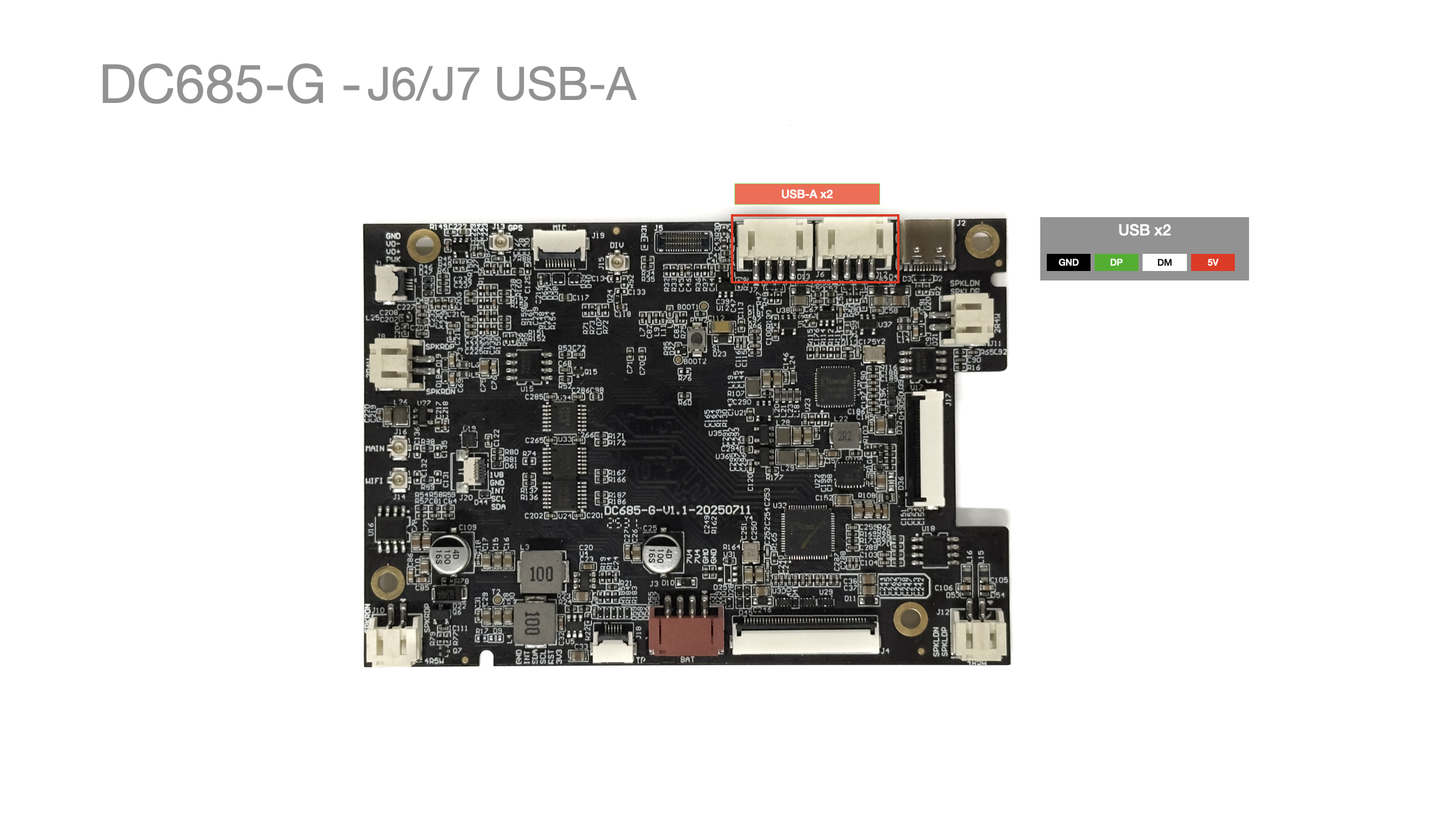

J6/J7 USB-A 2.0 接口

• 器件型号：A2001WR-S-4，贴片 2.0mm 插座，米白色，4PIN，卧式/镀金引脚
• USB2.0 高速（ HS） 接口。

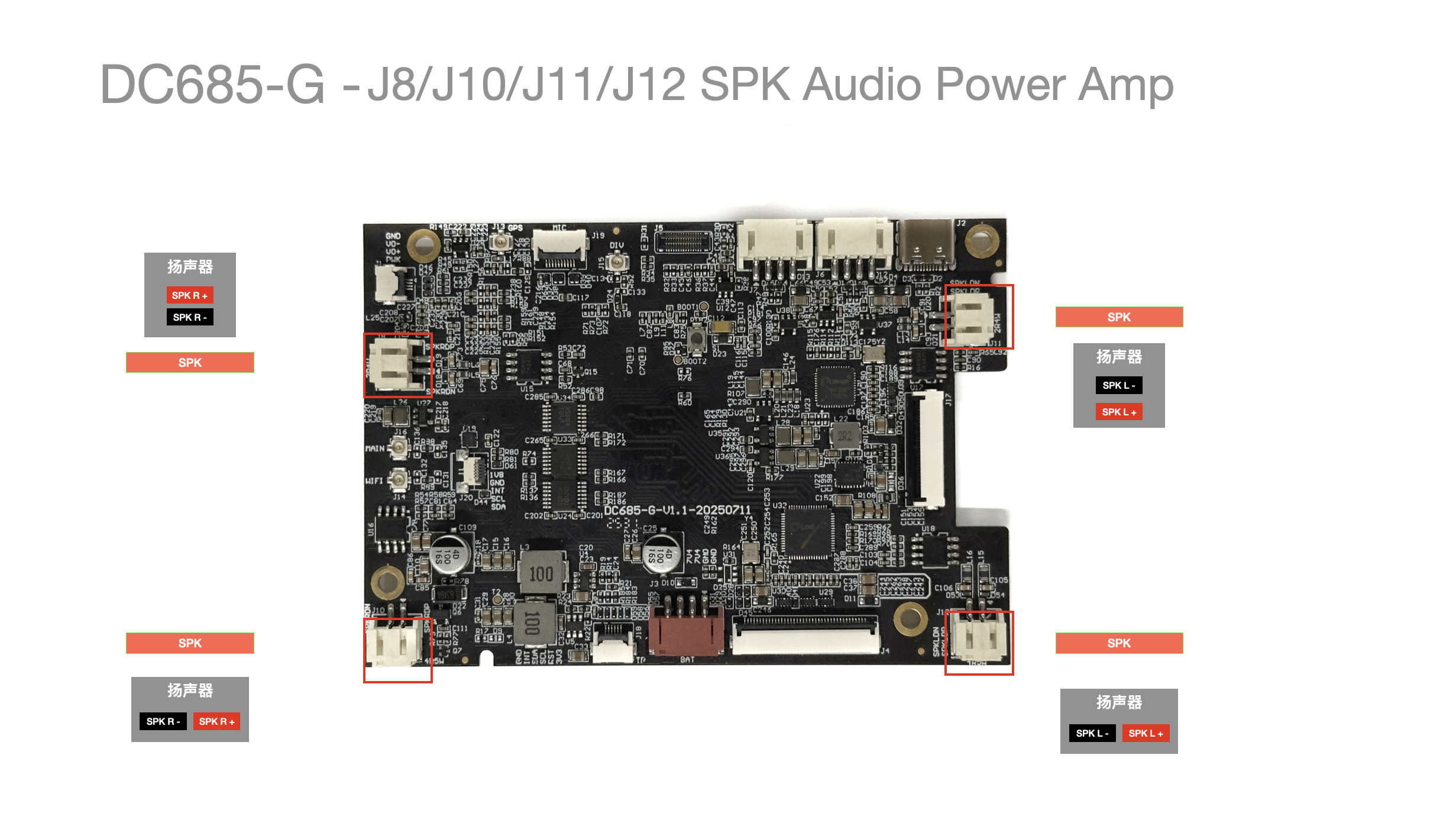

J8/J10/J11/J12 喇叭(功放)

• 器件型号：A2001WR-S-2，贴片 2.0mm 插座，米白色，2PIN，卧式/镀金引脚

• 4 声道功放输出

接口	引脚号	引脚描述	备注
J8	1	R-	接 2R/4W 喇叭
J8	2	R+	接 2R/4W 喇叭
J10	1	R+	接 4R/5W 喇叭
J10	2	R-	接 4R/5W 喇叭
J11	1	L-	接 2R/4W 喇叭
J11	2	L+	接 2R/4W 喇叭
J12	1	L+	接 4R/5W 喇叭
J12	2	L-	接 4R/5W 喇叭

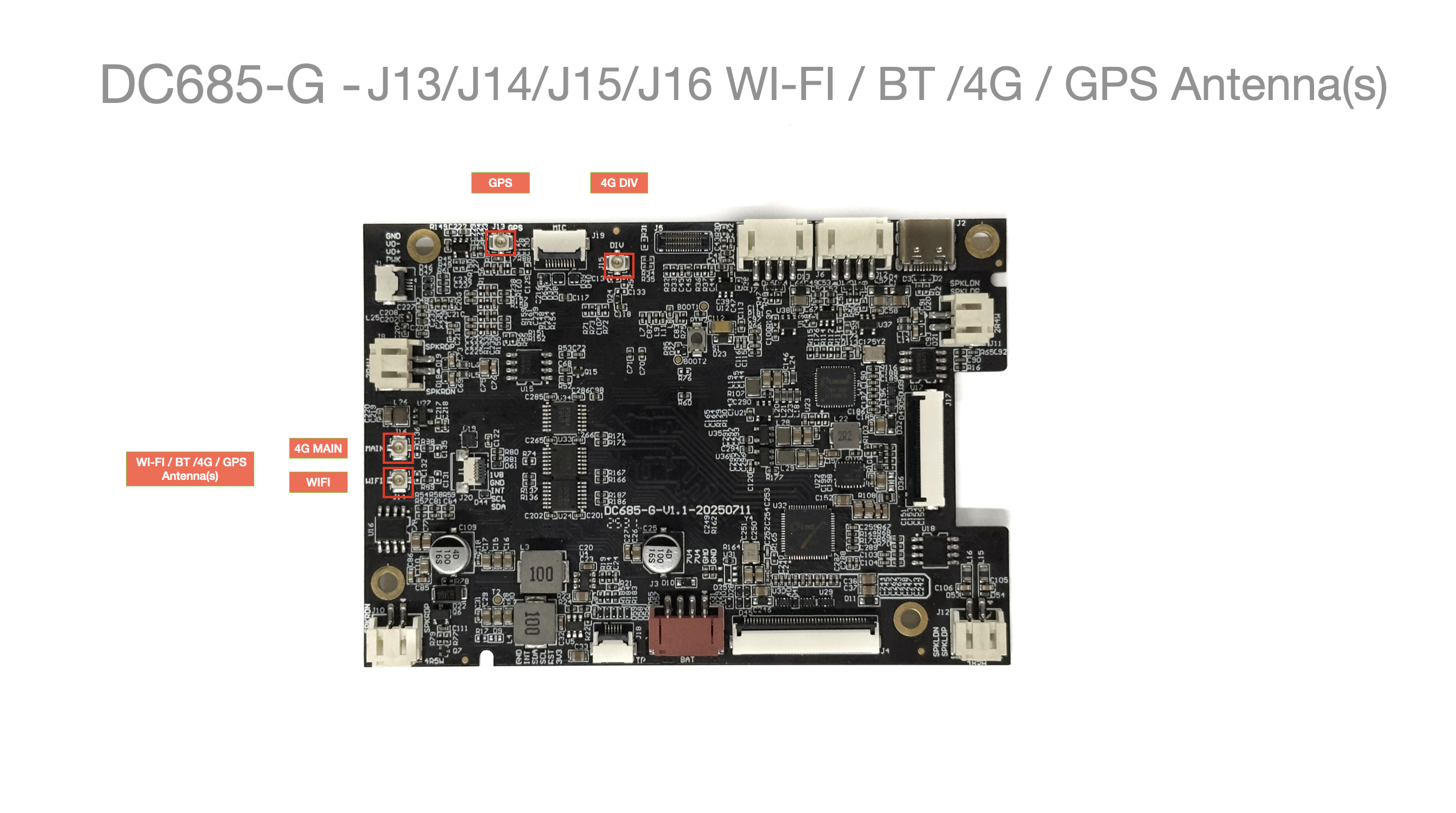

J13/J14/J15/J16 天线接口

• 器件型号：UFL-R-SMT-1,1 代贴片 RF 连接器

接口	天线类型	备注
J13	GPS 天线
J14	WIFI 天线
J15	4G 主天线
J16	4G 辅助天线

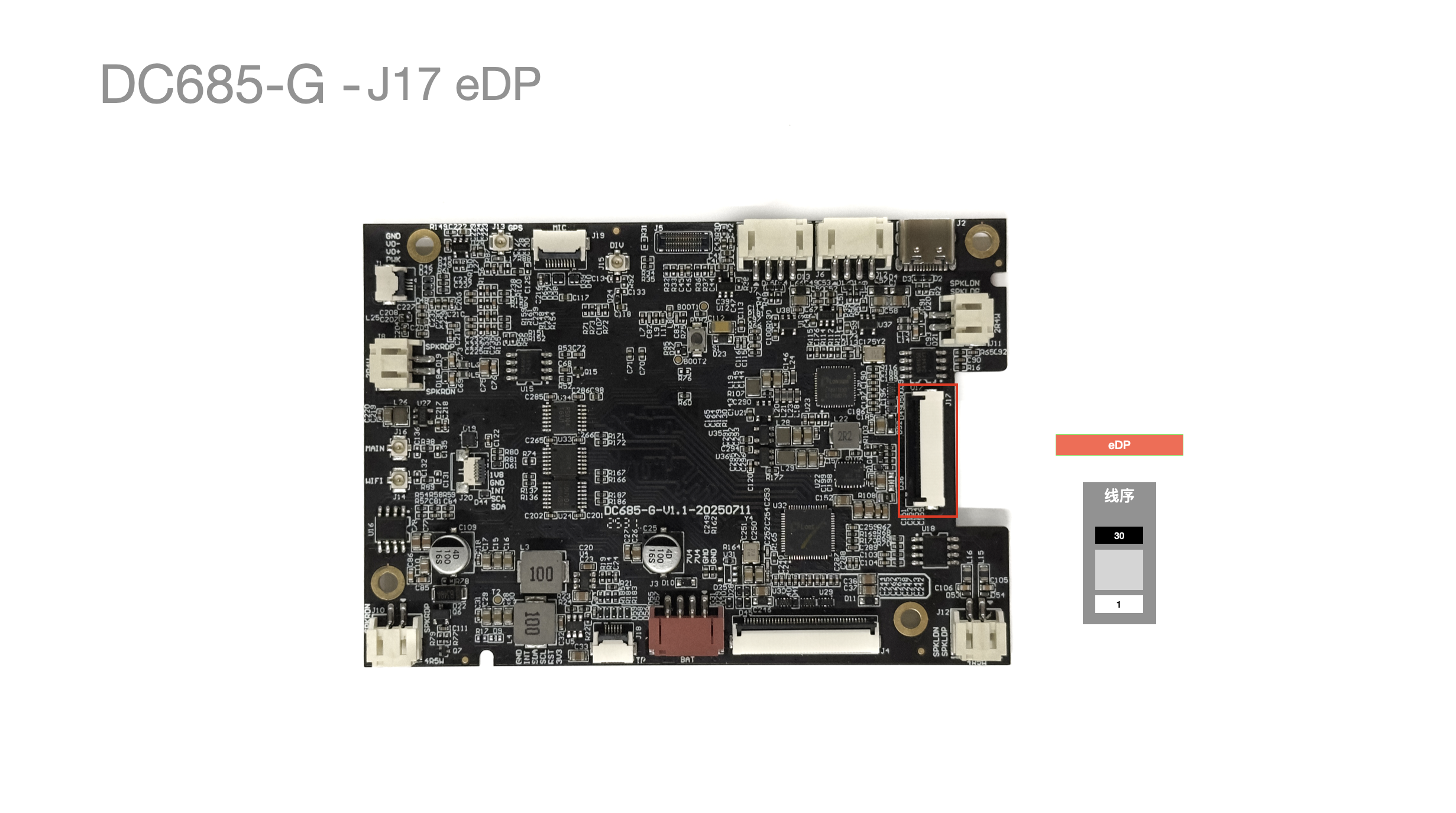

J17 eDP 接口

• 器件型号：FPC_OK-F505-30325W
• 最大支持 2560*1200@60FPS

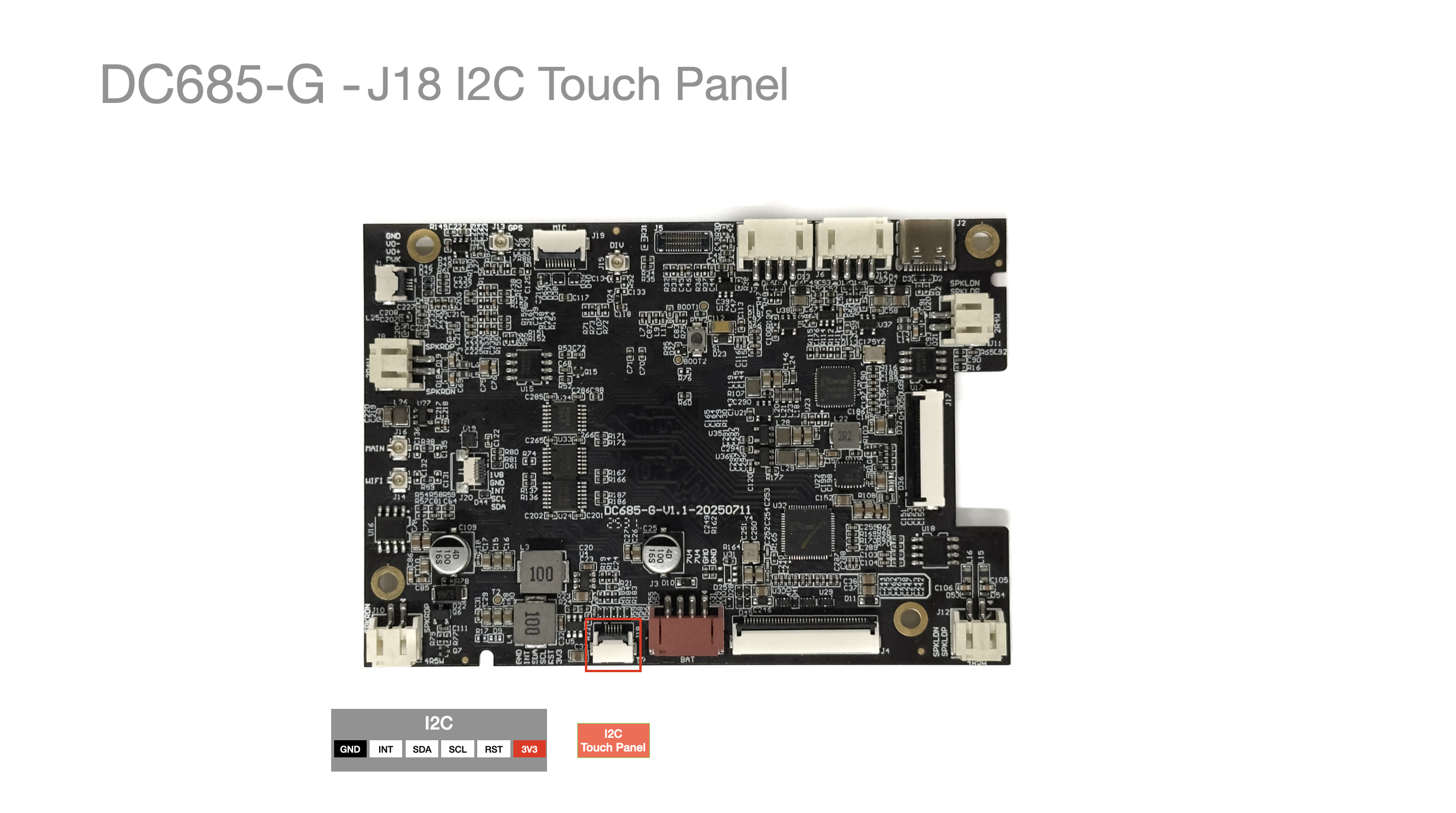

J18 I2C 触摸接口

引脚号	引脚描述	备注
1	GND
2	TP1_INT1
3	TP1_SDA
4	TP1_SCL
5	TP1_RST
6	3V3

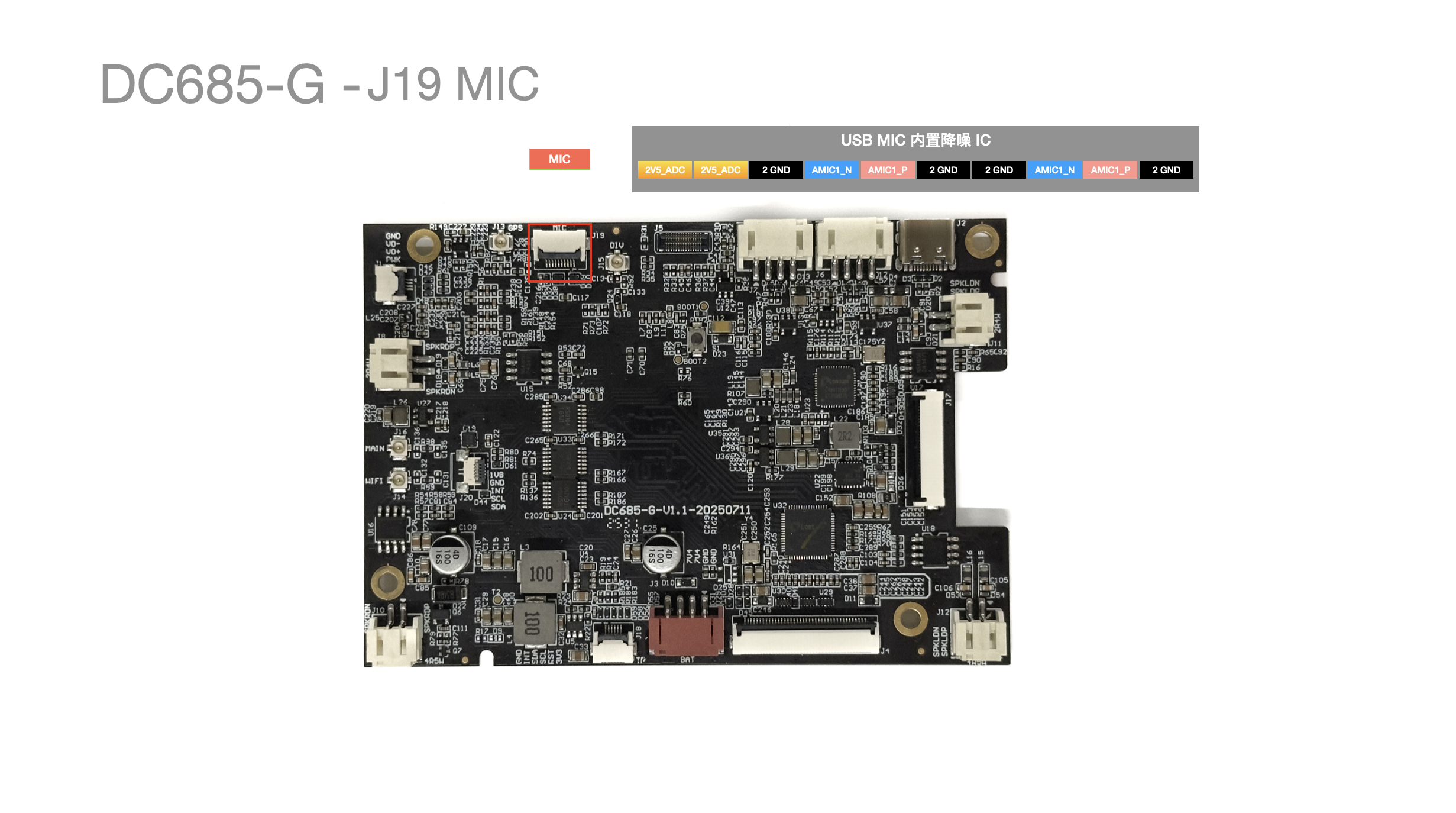

J19 MIC

• 器件型号： AFC24-S10FIA-HF

引脚号	引脚描述	备注
1	GND	USB MIC,内置降噪IC
2	AMIC1_P	USB MIC,内置降噪IC
3	AMIC1_N	USB MIC,内置降噪IC
4	GND	USB MIC,内置降噪IC
5	GND	USB MIC,内置降噪IC
6	AMIC0_P	USB MIC,内置降噪IC
7	AMIC0_N	USB MIC,内置降噪IC
8	GND	USB MIC,内置降噪IC
9	2V5_ADC	USB MIC,内置降噪IC
10	2V5_ADC	USB MIC,内置降噪IC

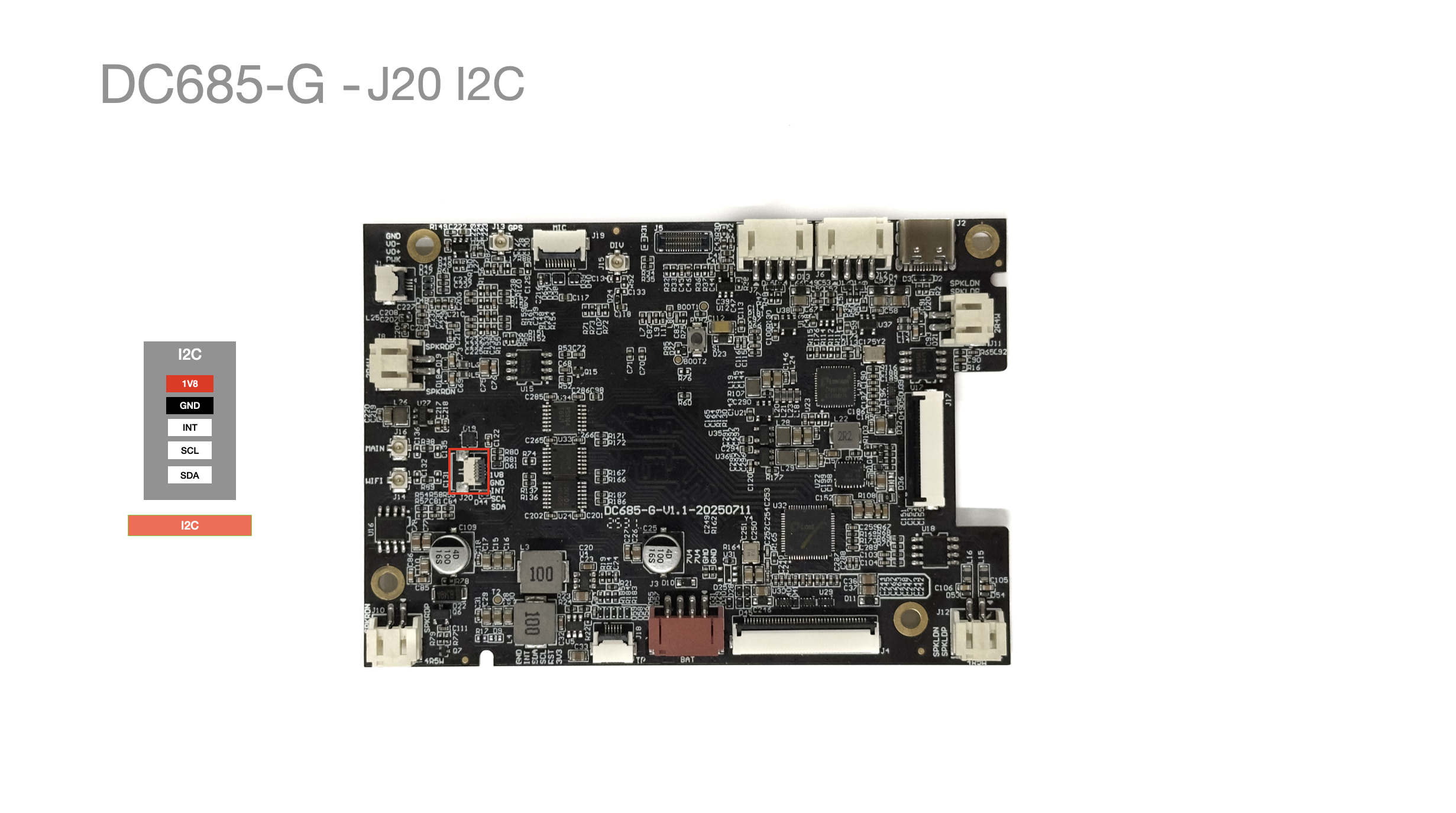

J20 I2C 接口

• 用于外部陀螺仪

引脚号	引脚描述	备注
1	1V8
2	GND
3	INT
4	SCL
5	SDA

S1 boot 按键

• 用于进入烧录模式。

• 使用方法：上电前按住此按键，上电后松开即可进入烧录模式。

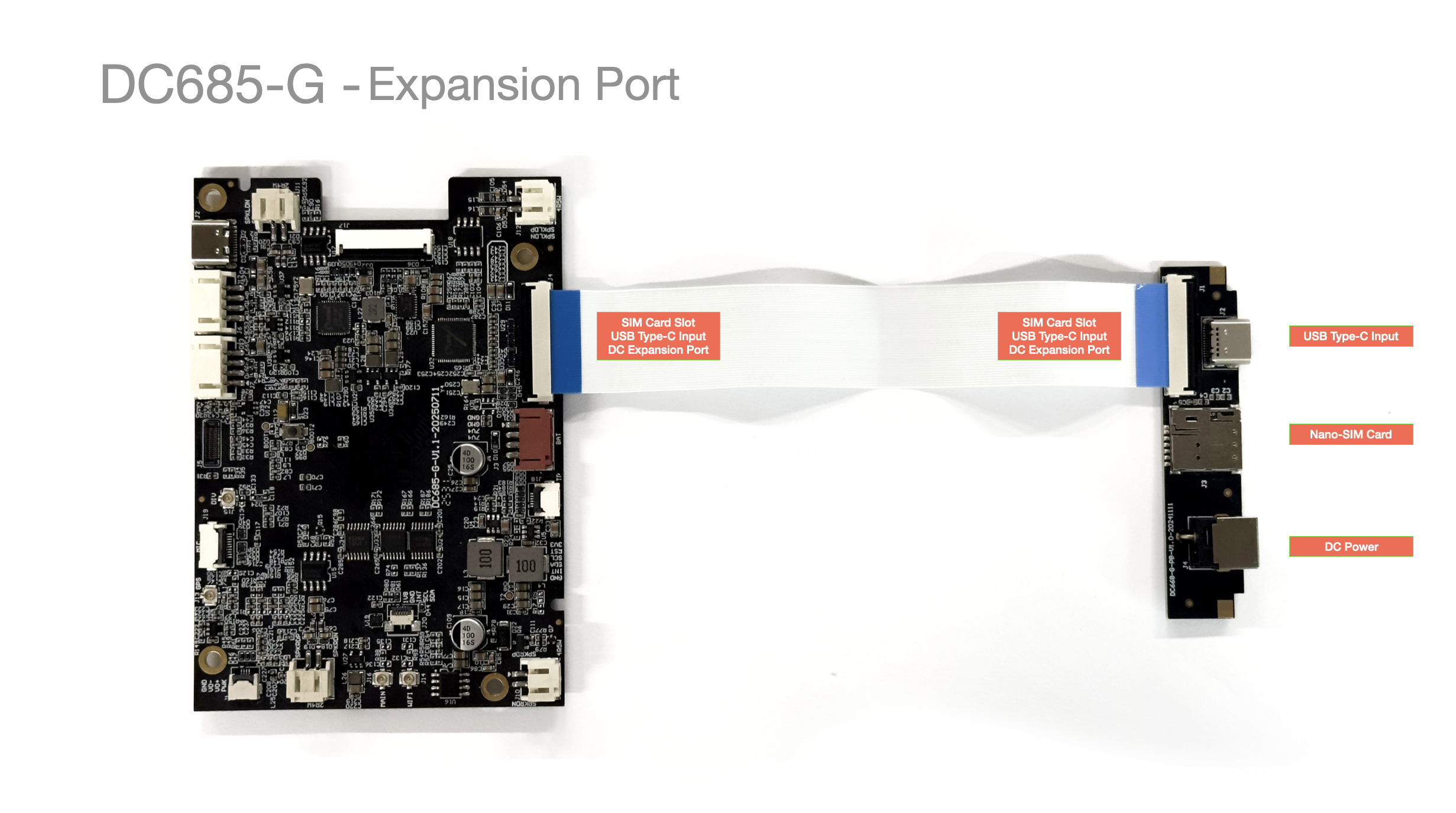

扩展接口

扩展接口预览

扩展板均为标准接口，不作特别说明
