接口定义

DC665 提供了丰富的接口，具体如下图:

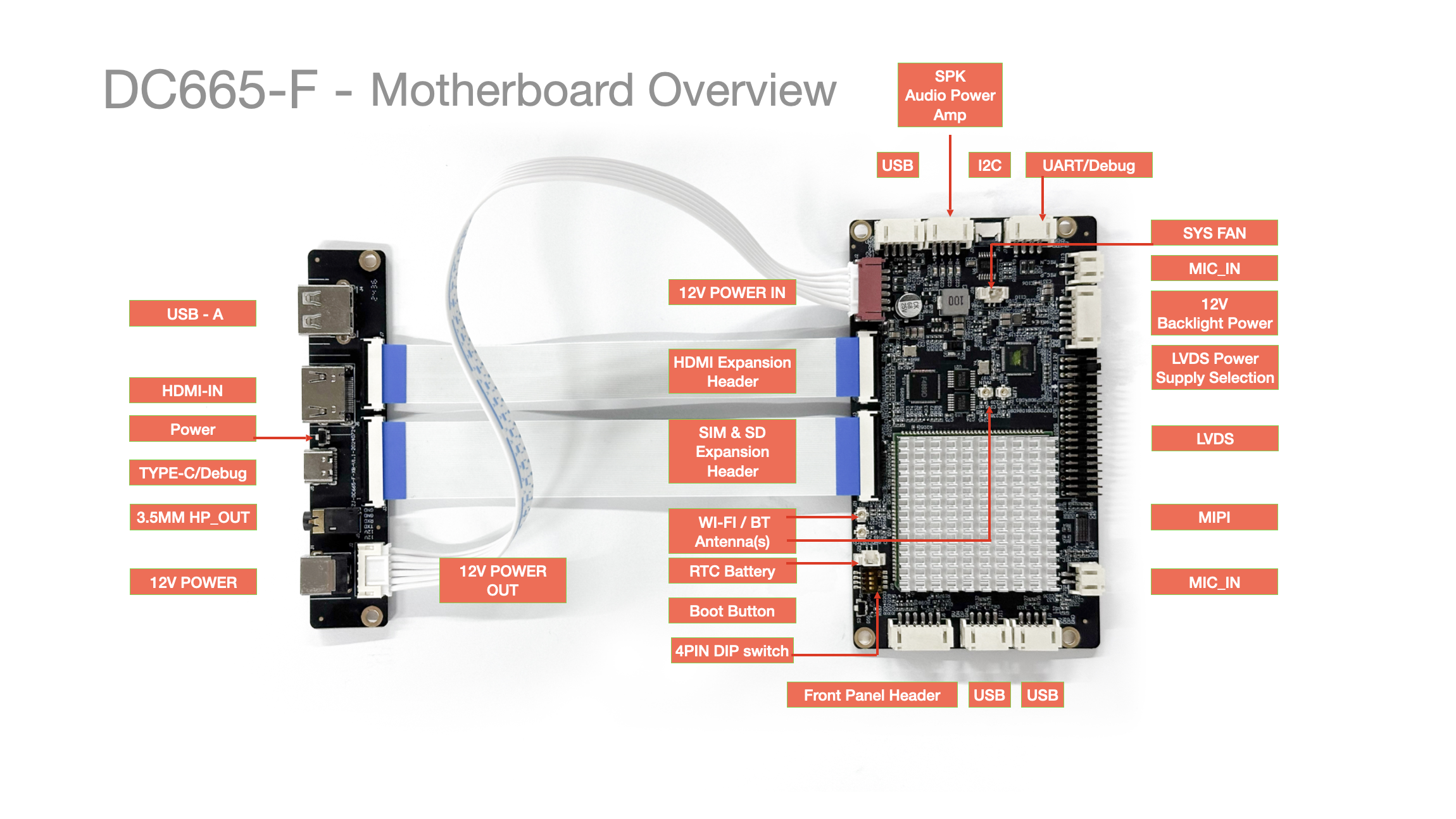

整机接口定义

整机接口

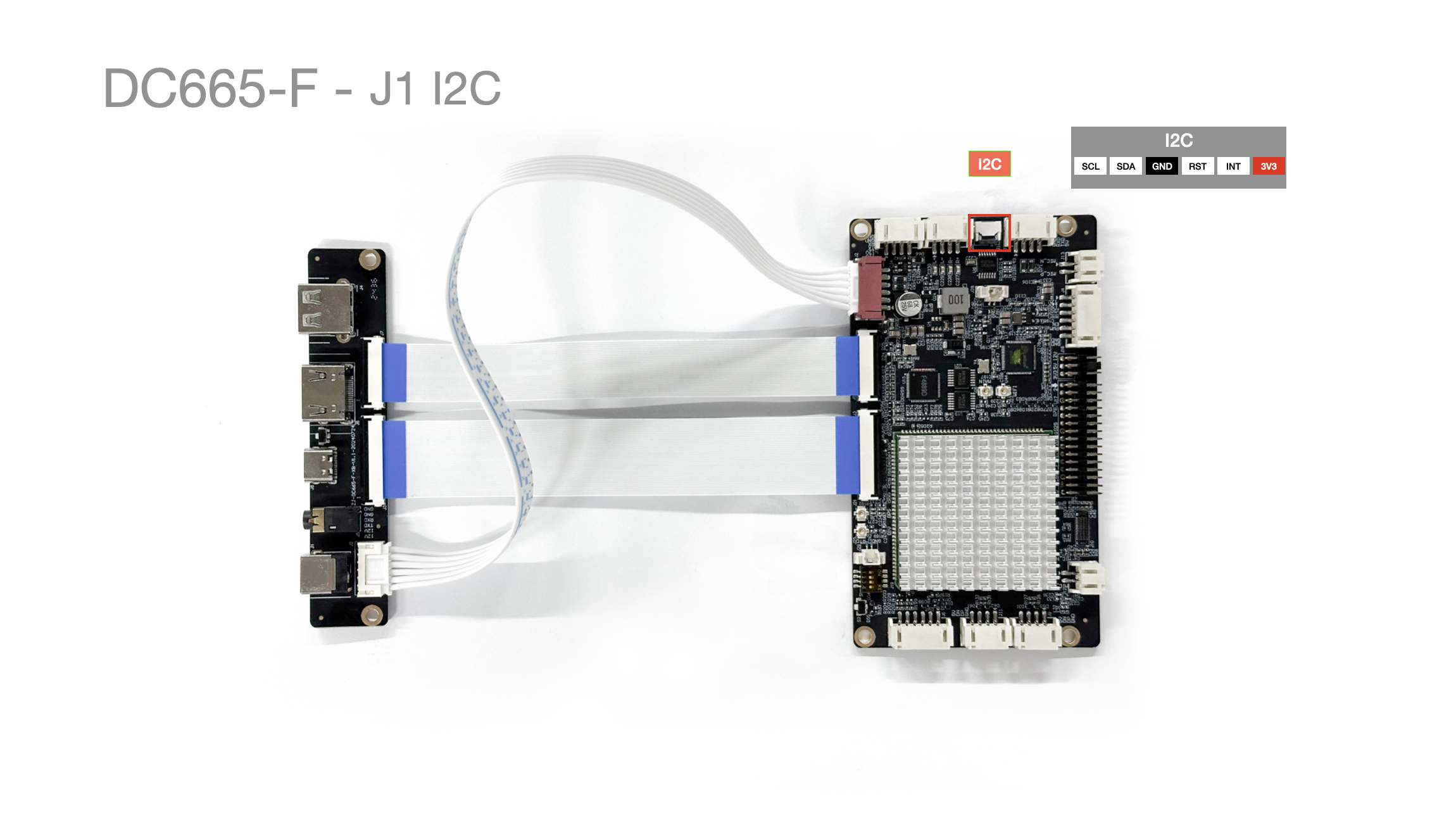

J1 I2C 接口

引脚号	引脚描述	备注
1	3V3
2	INT
3	RESET
4	GND	接地
5	SDA 3
6	SCL 3

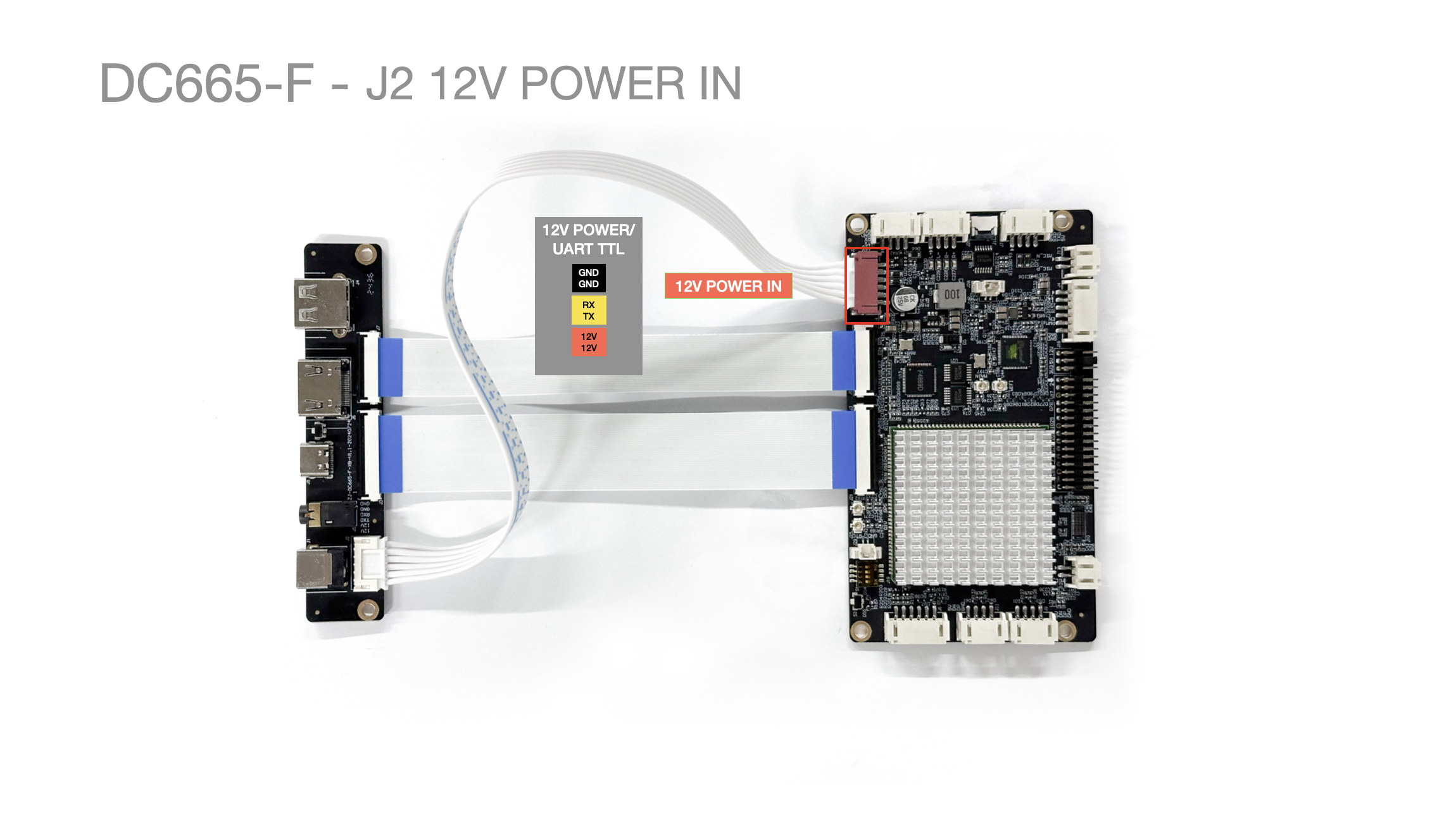

J2 电源

连接方法

接口定义

引脚号	引脚描述	备注
1	12V	工作电压 12V
2	12V	工作电压 12V
3	TX	UART TTL/RS232 电池通信
4	RX	UART TTL/RS232 电池通信
5	GND	接地
6	GND	接地

J1 TYPE-C 全功能接口

• TYPE-C 接口: Debug 。

接入 12V 电源即可

• 支持DC 12V 4PIN 供电座

实测功率

• 测试方法:

  1. 刷入默认的 Android 固件

  2. 正常通电，解锁屏幕不做任何其他操作

  3. 仅测量主板供电，背光未接通。

状态	电压	电流	功率	备注
正常开机未接屏幕	12.4V	0.2A	待机 2.3-3.1W	测量精度 0.1 仅供参考

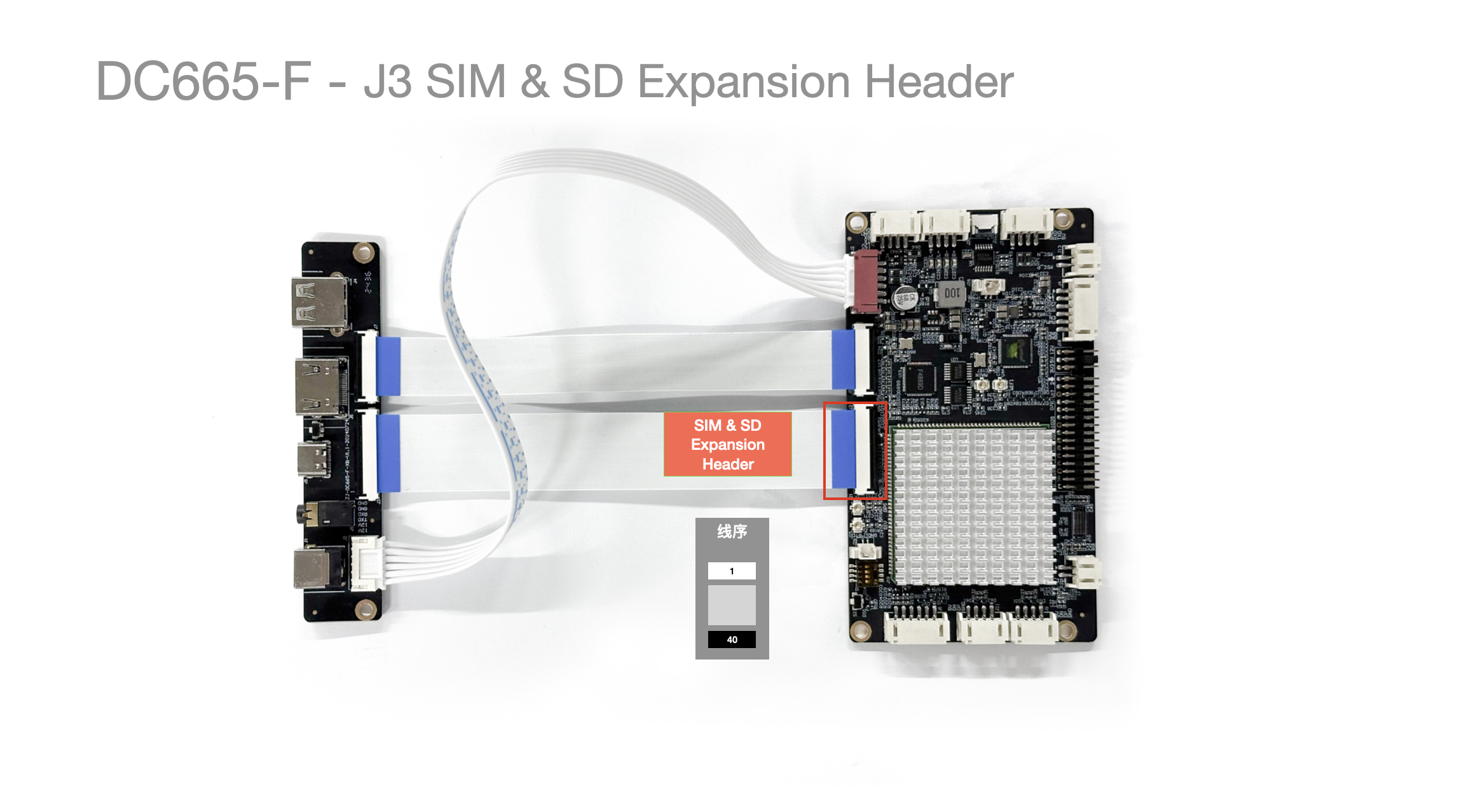

J3 40PIN FPC 扩展

扩展接口需要连接小板,包含一路 USB 扩展

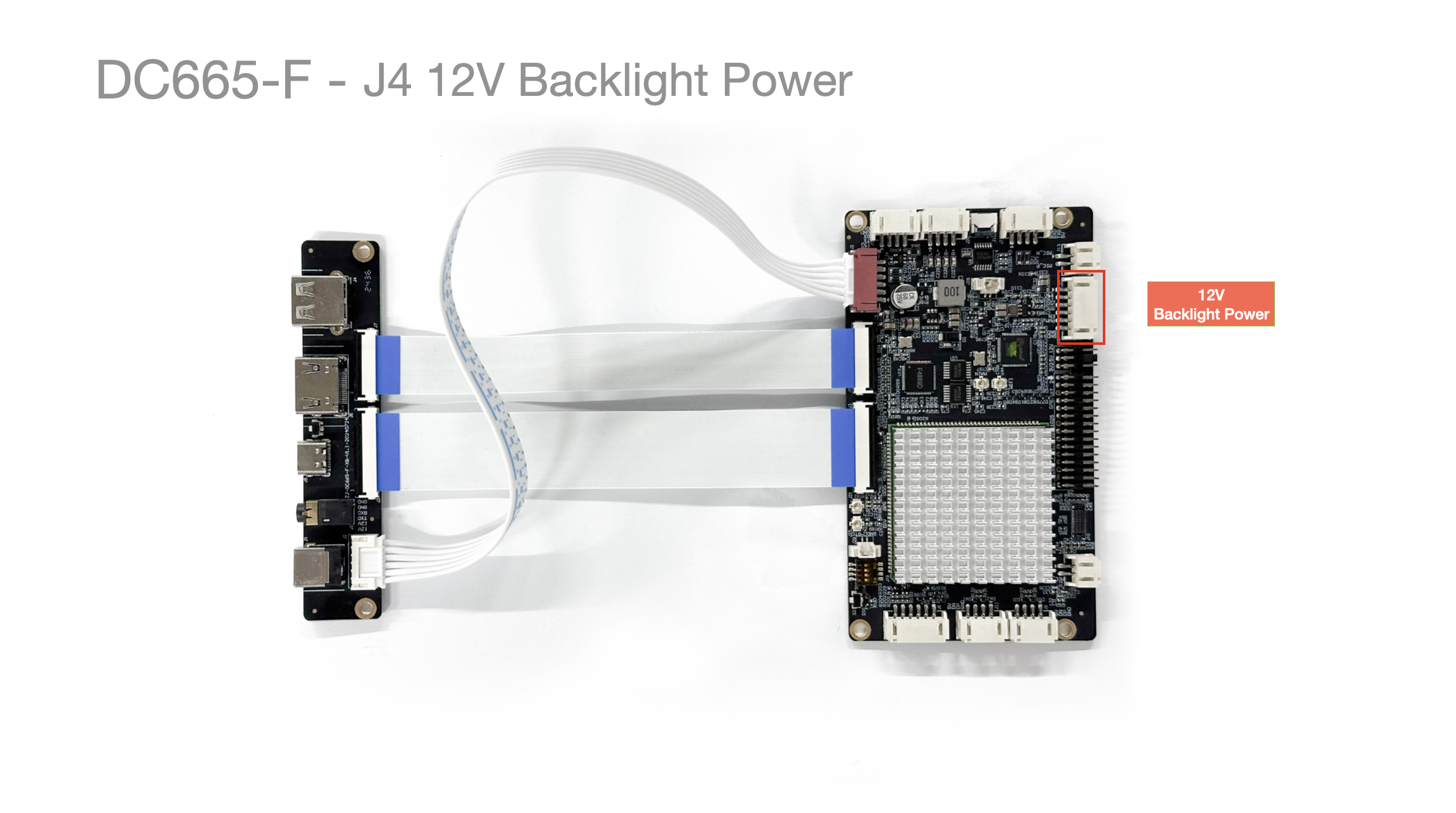

J4 背光供电

引脚号	引脚描述	配线颜色 (参考)	备注
1	12V	红色	工作电压 12V
2	12V	红色	工作电压 12V
3	BL EN	黄色	背光控制
4	BL PWN	黄色	背光控制
5	GND	黑色	接地
6	GND	黑色	接地

• 最大 3A Max

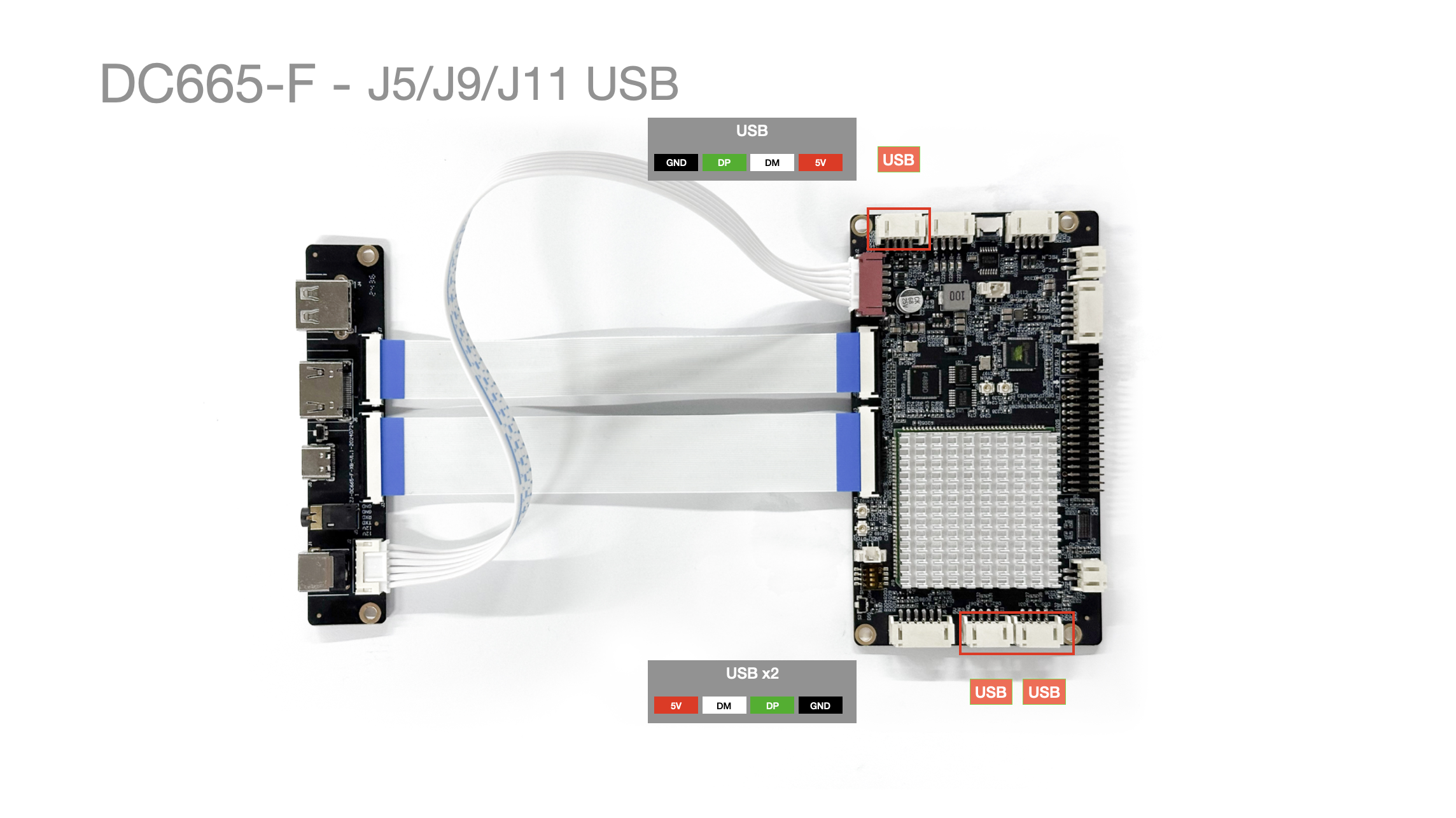

J5/J9/J11 USB 接口

• 支持 3 路 USB PH2.0

引脚号	引脚描述	配线颜色 (参考)	备注
1	GND	黑色	接地
2	DP	绿色
3	DM	白色
4	5V	红色	5V

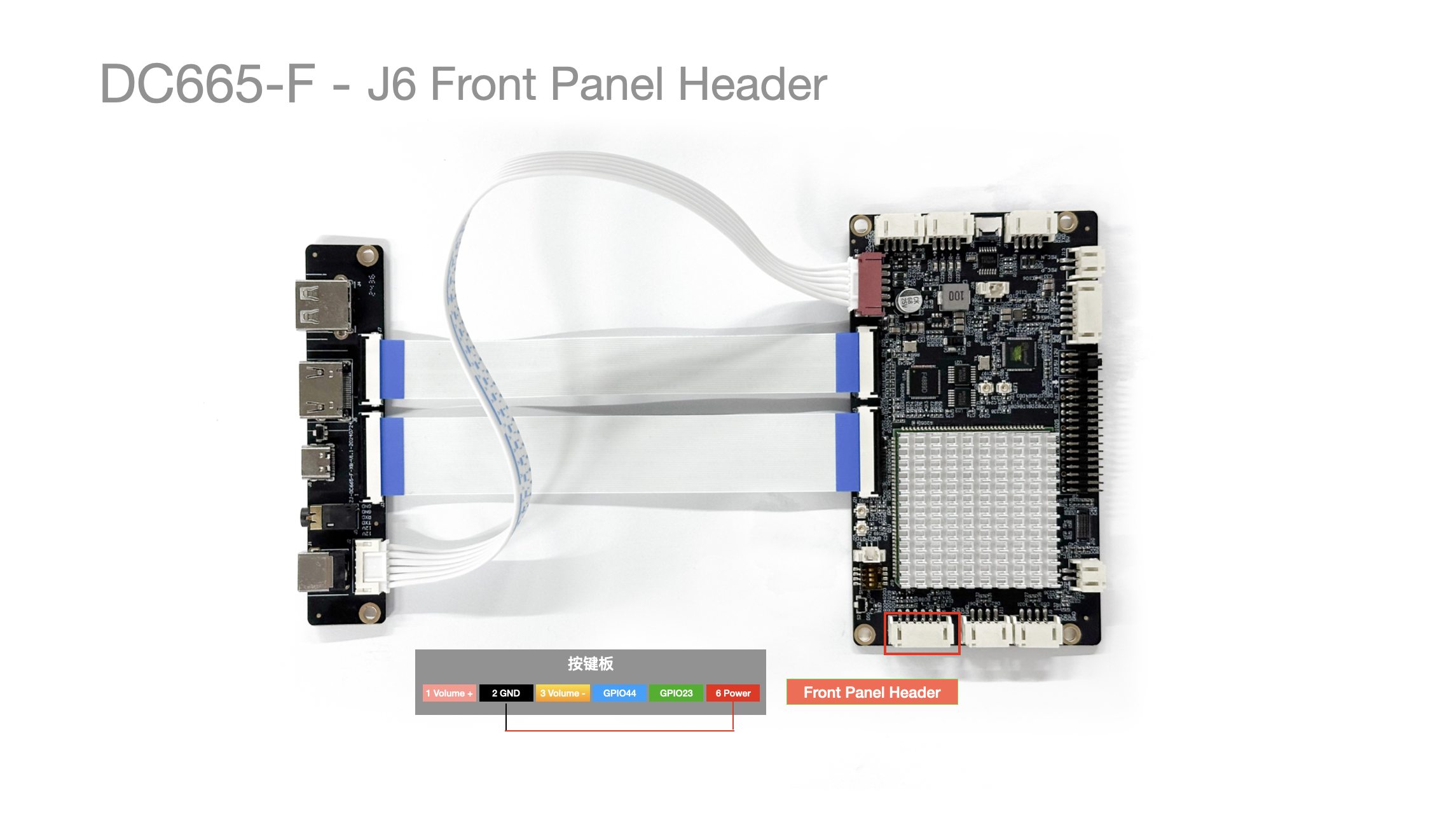

J6 面板按钮接口

引脚号	引脚描述	配线颜色 (参考)	备注
1	Power	无	短接 5 GND 电源按钮
2	GPIO23_3V3	无
3	GPIO44_3V3	无
4	Volume +	无	短接 5 GND 音量 -
5	GND	黑色	接地
6	Volume +	无	短接 5 GND 音量 +

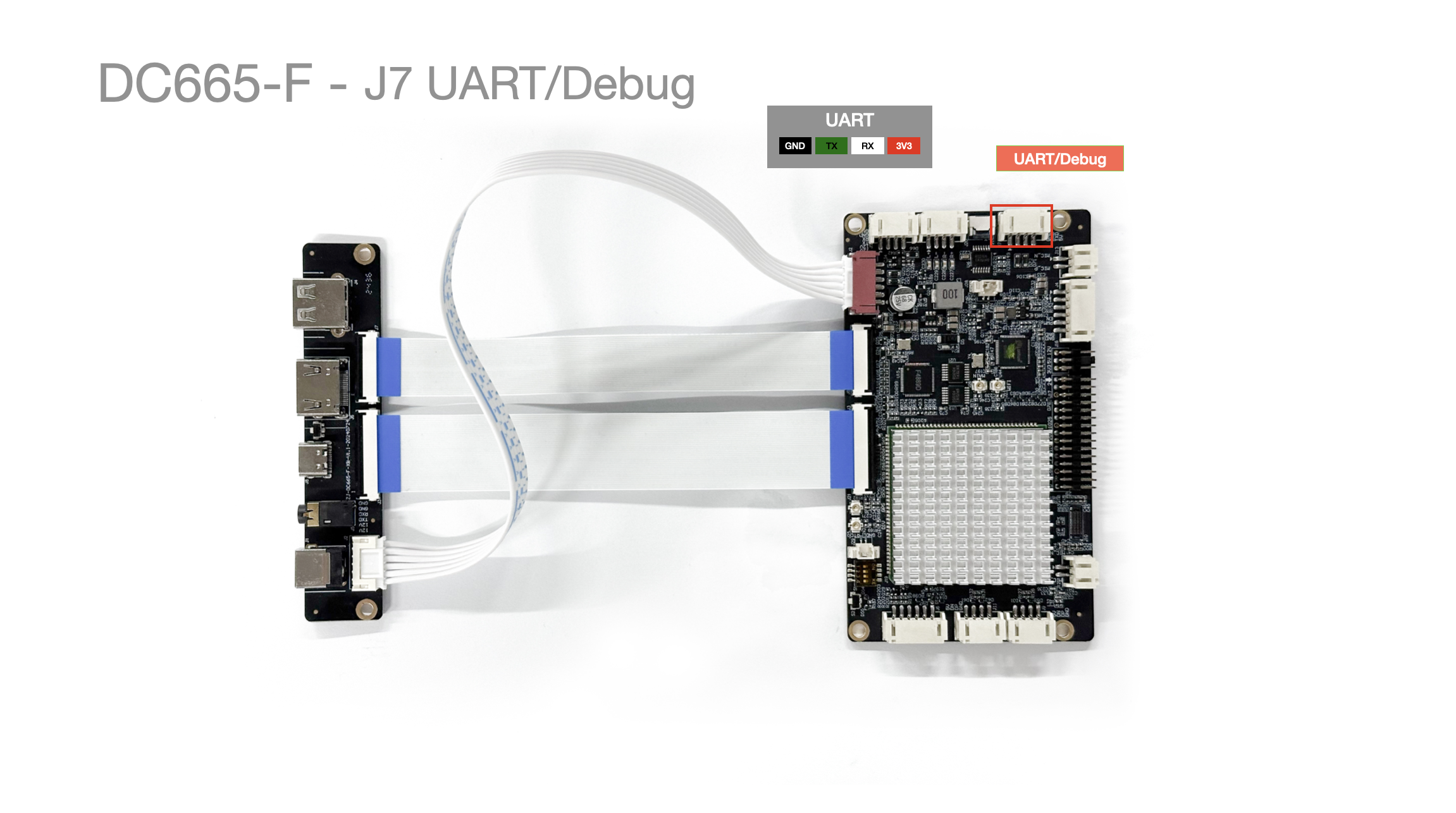

J7 UART/Debug 调试接口

引脚号	引脚描述	备注
1	GND	接地
2	RX	TTL/RS232
3	TX	TTL/RS232
4	3V3

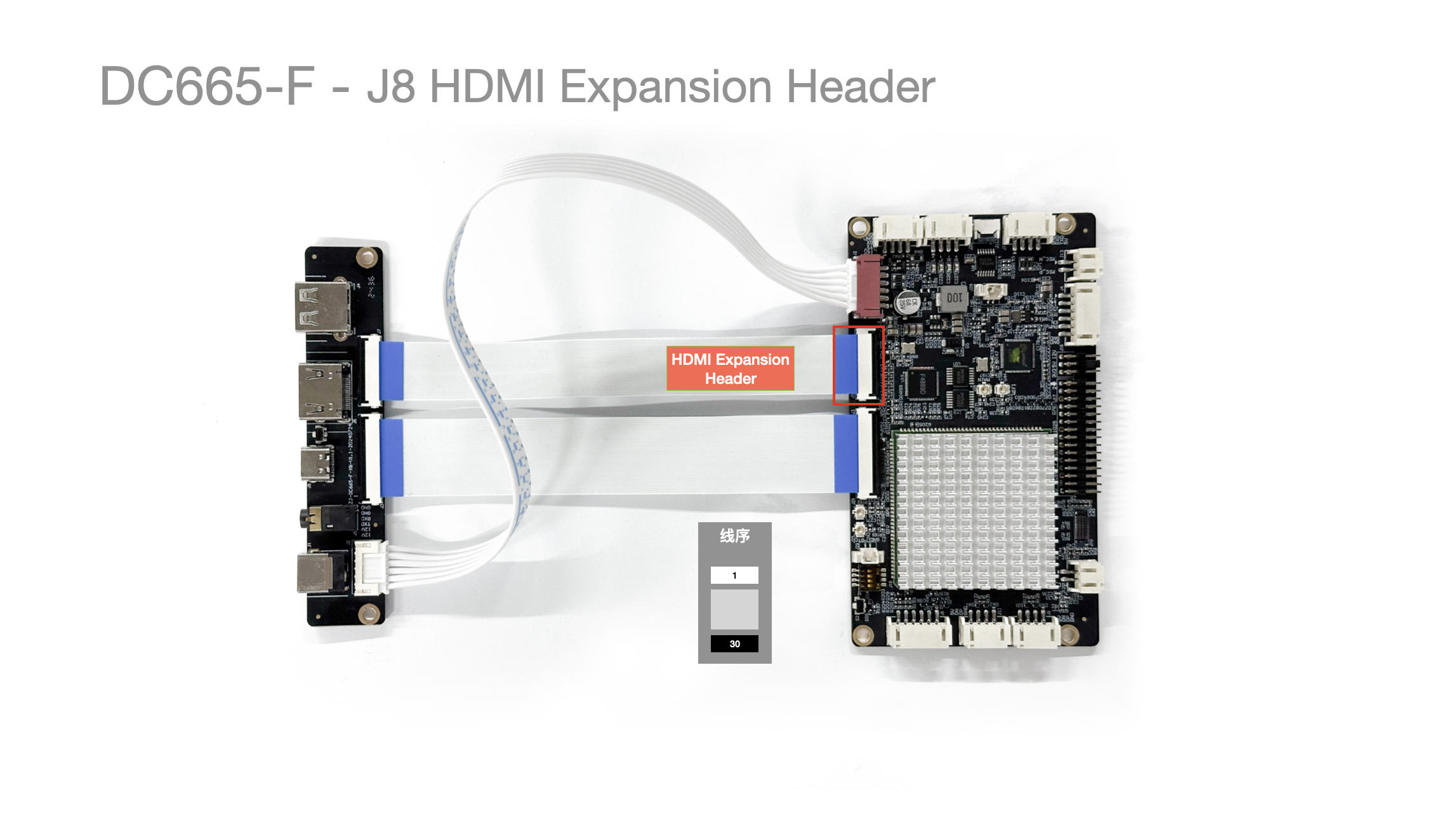

J8 HDMI 等扩展组件接口

• 1xHDMI IN: 支持分辨率 19201080@60/38402160@30

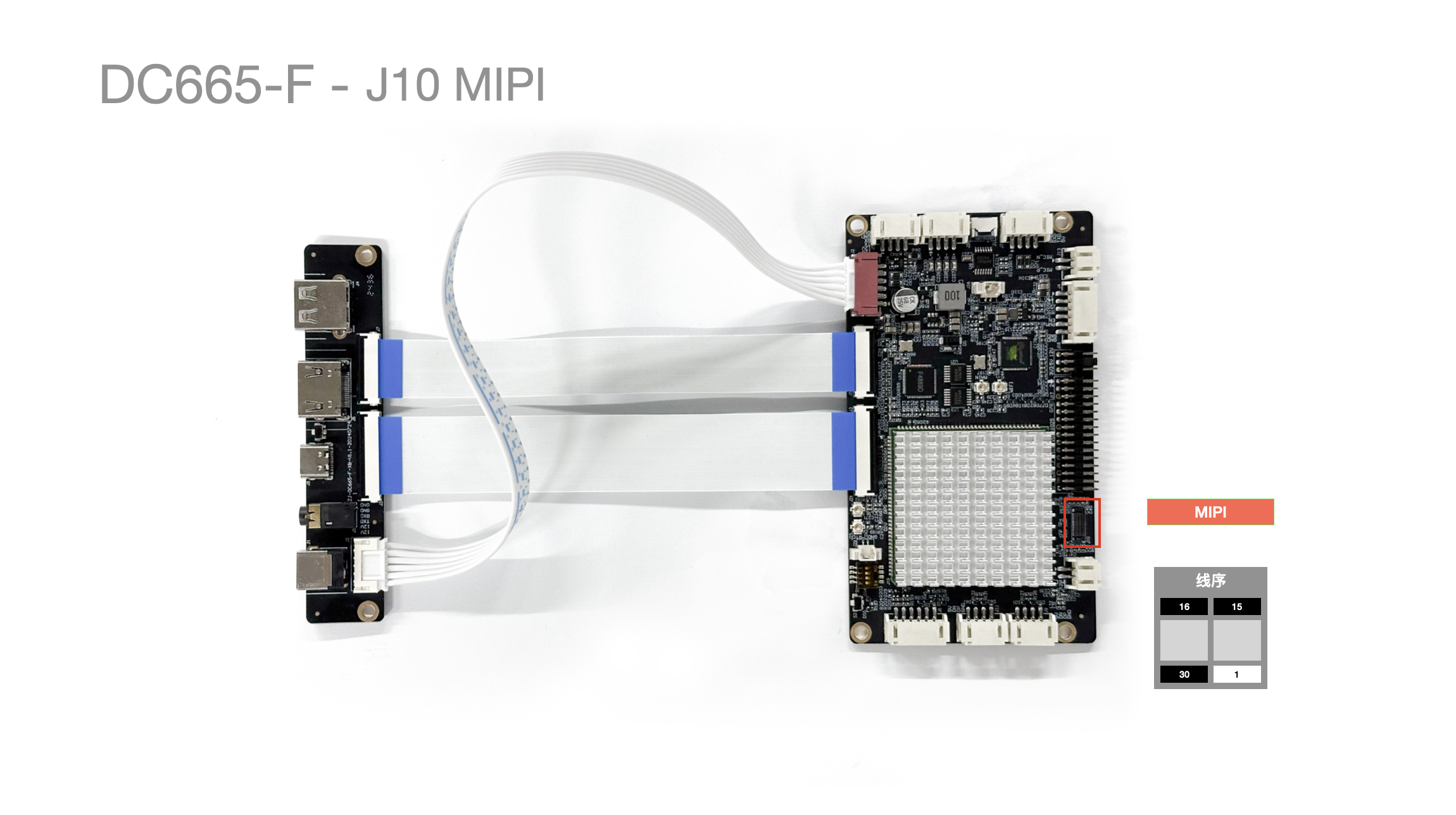

J10 MIPI 摄像头

• 连接器型号: YXT-BB10-30S-02

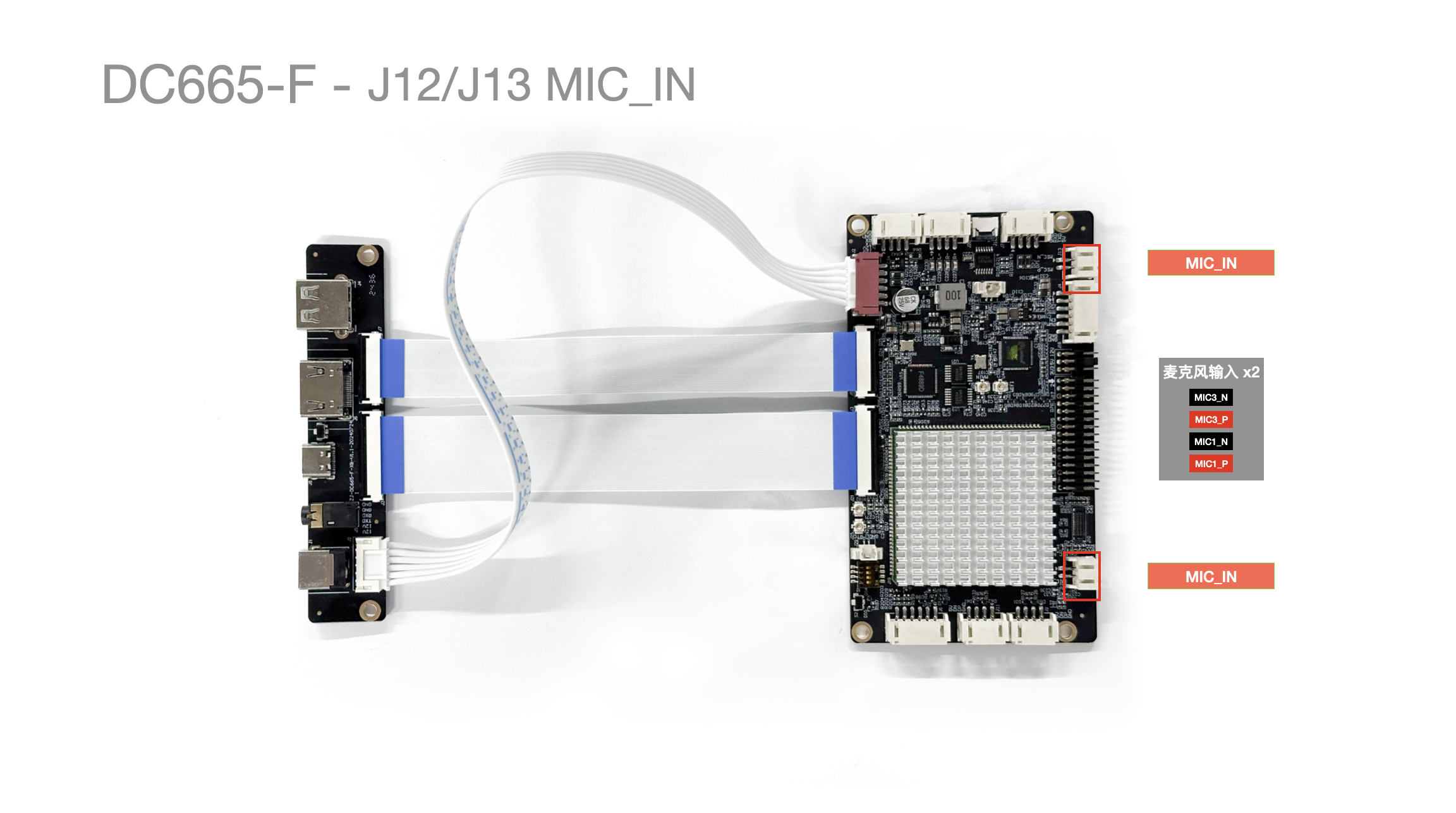

J12/J13 MIC 麦克风输入

引脚号	引脚描述	配线颜色 (参考)
1	MIC1_N/MIC3_N	黑色
2	MIC1_P/MIC3_P	红色

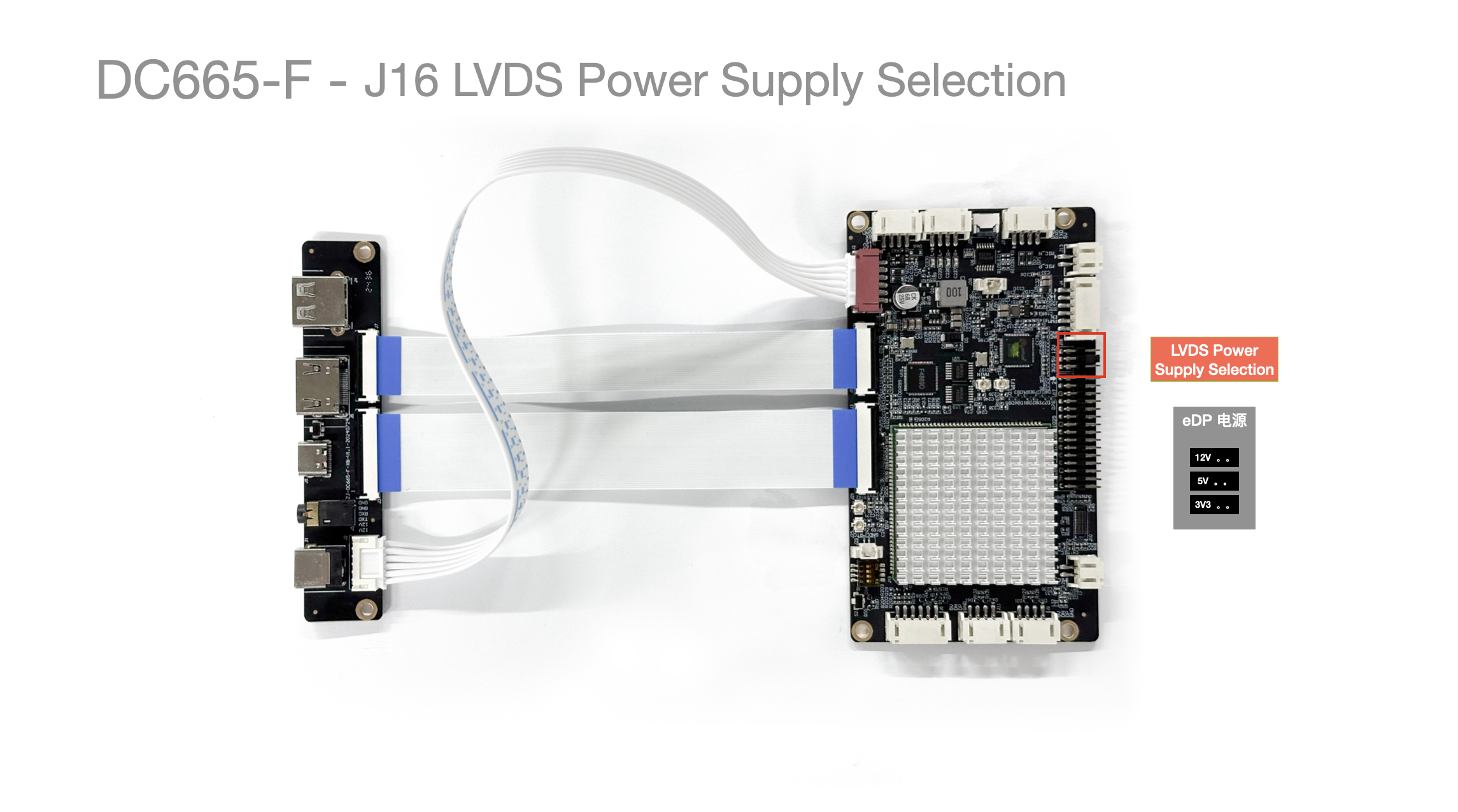

J16 LVDS 电源选择

• 请注意输出电压避免烧坏屏幕

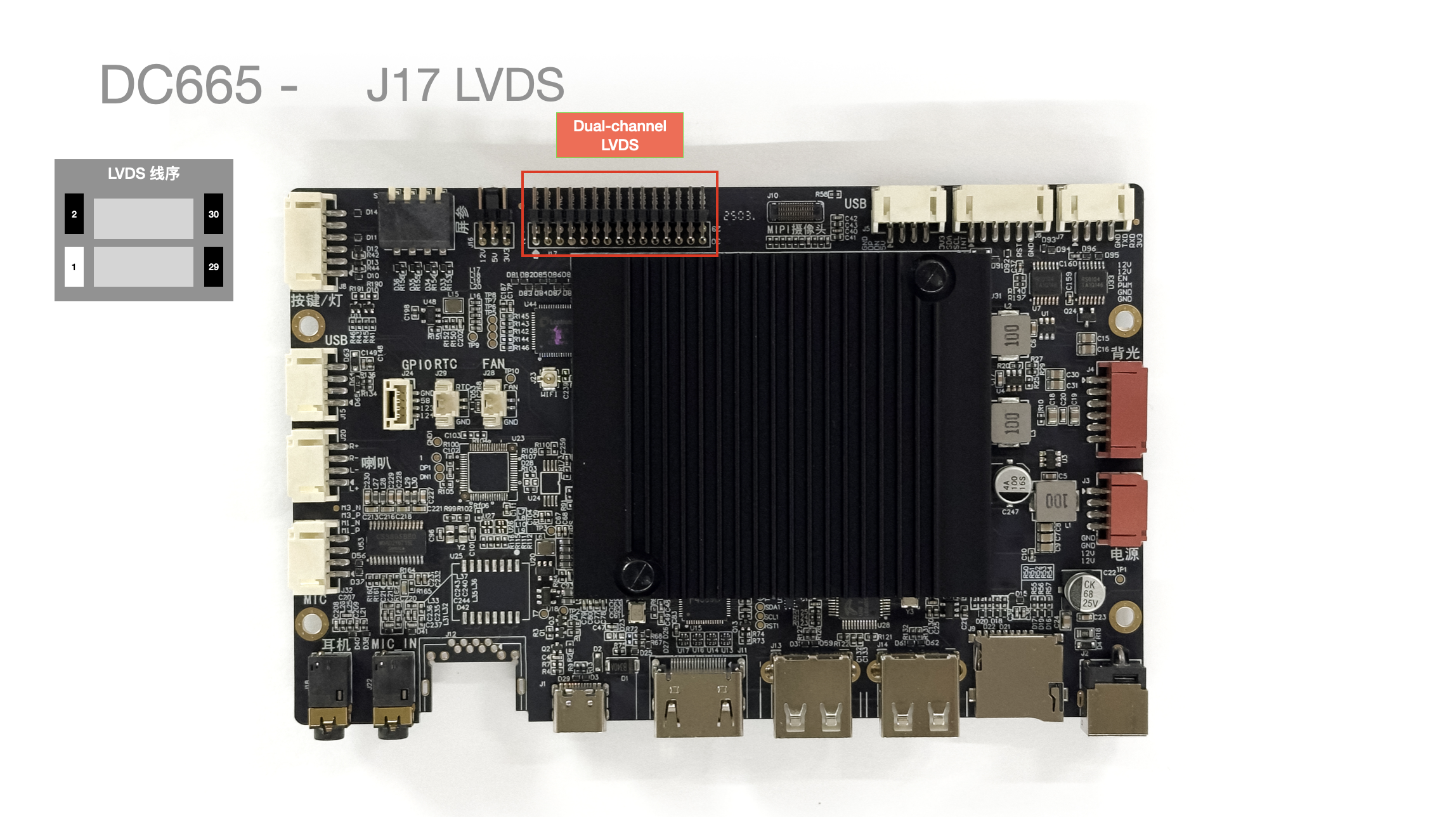

J17 LVDS 接口

• VLDS 接口

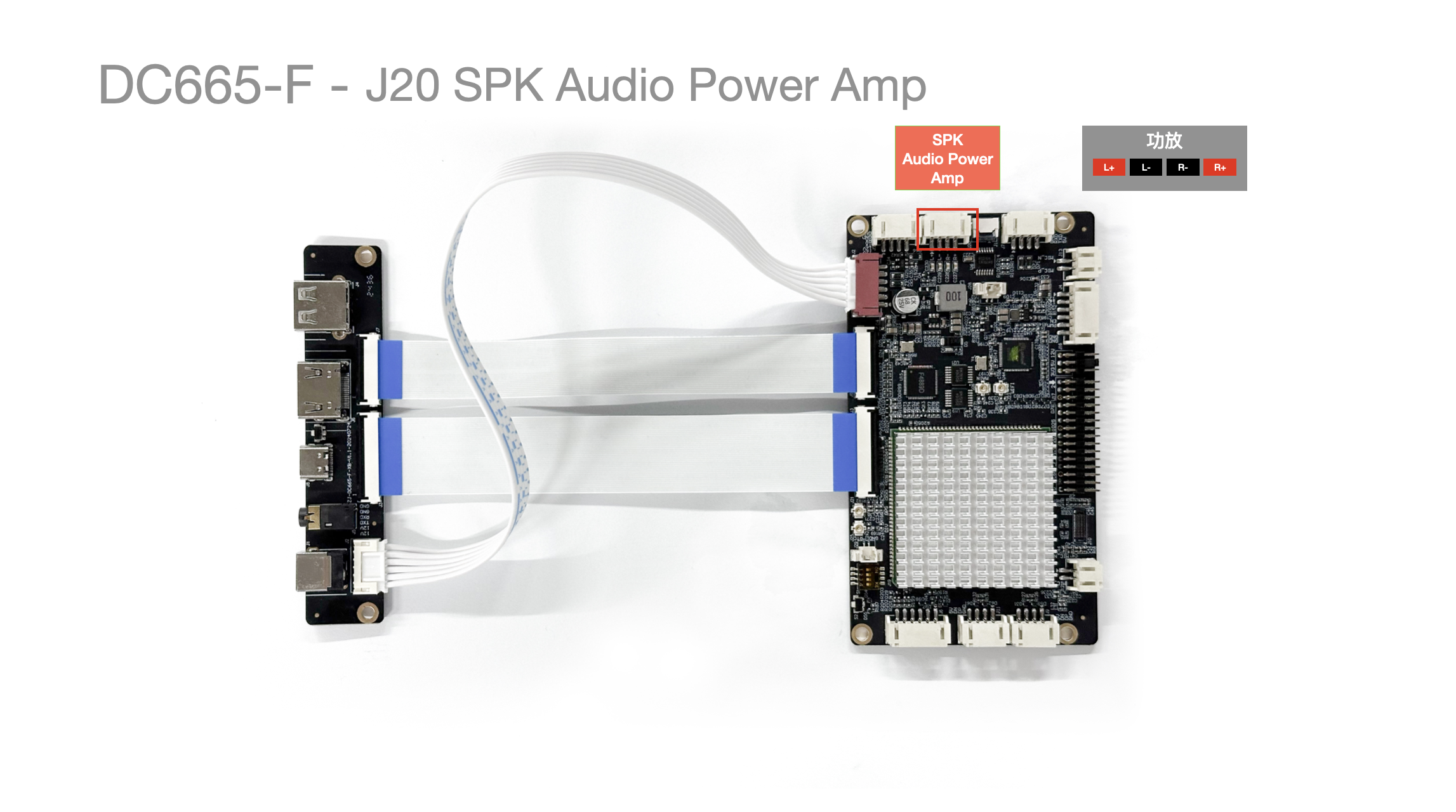

J20 喇叭/功放输出

引脚号	引脚描述	配线颜色 (参考)
1	L+	红色
2	L-	黑色
3	R-	黑色
4	R+	红色

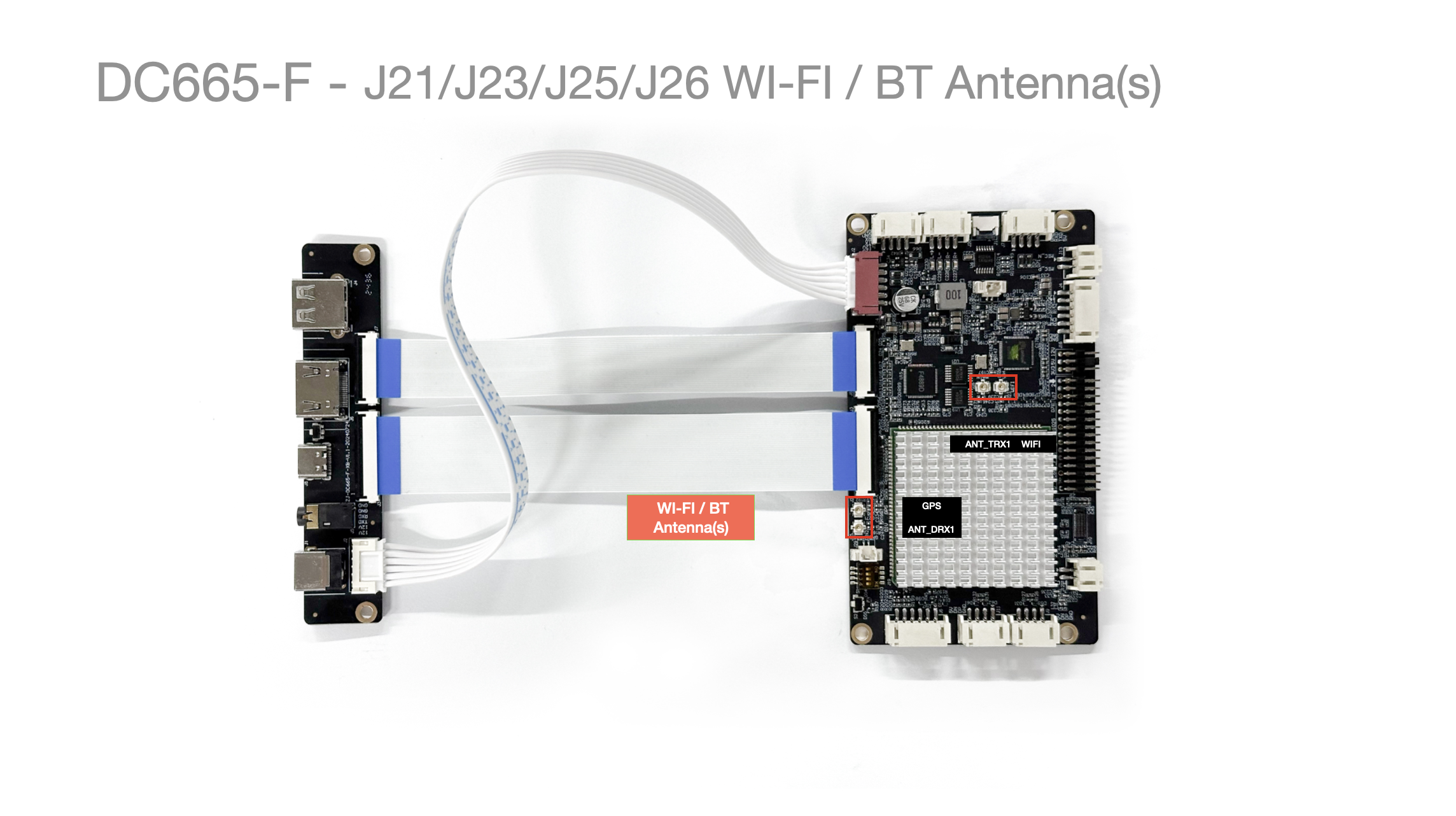

J21/J23/J25/J26

接口	描述	配线颜色 (参考)
J21	GPS 天线	红色
J23	WIFI 天线	黑色
J25	4G ANT_DRX1 天线	黑色
J26	4G ANT_TRX1 天线	红色

• 4G 天线、 GPS 天线 只有 4G版才需要安装

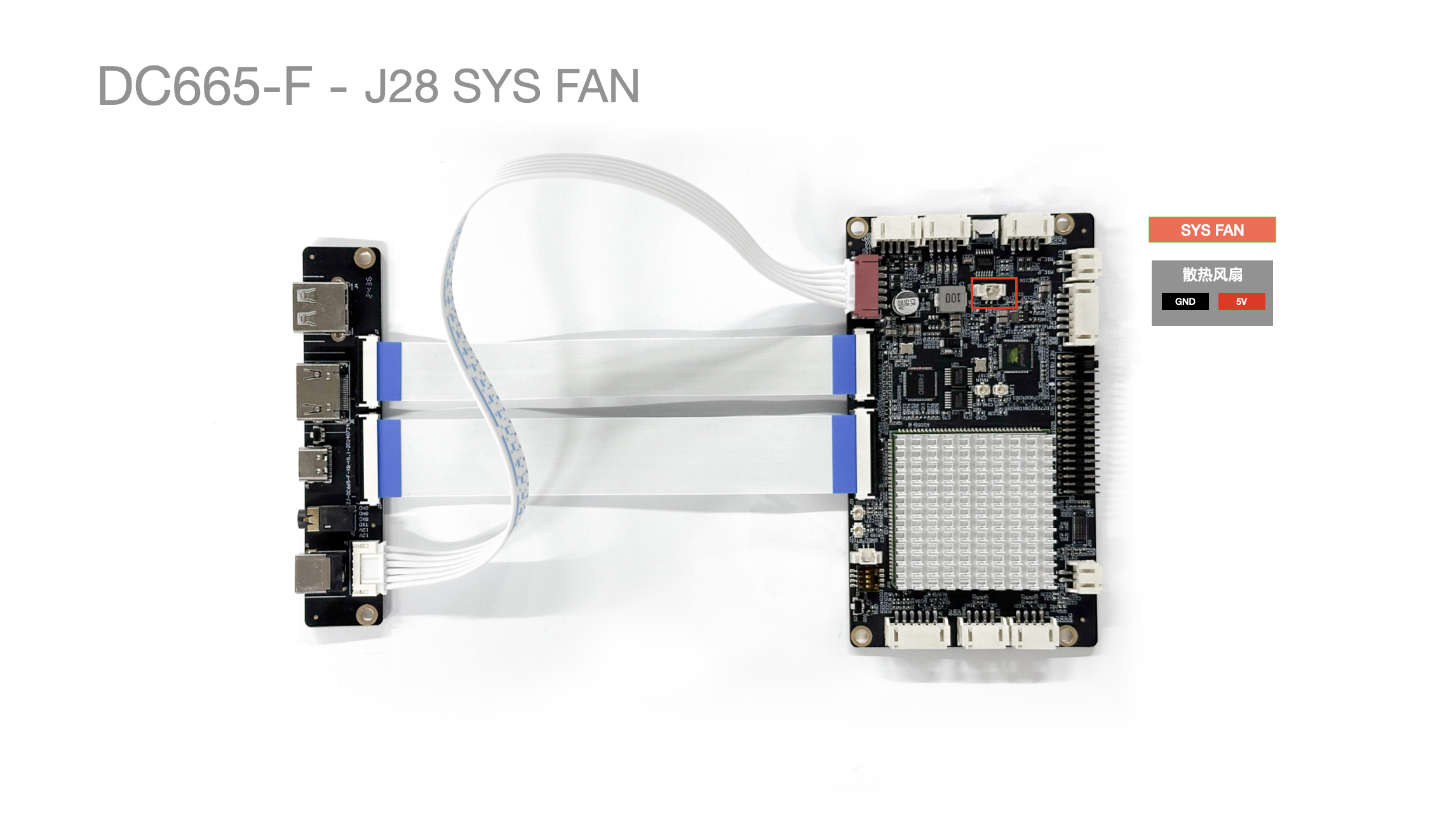

J28 SYS FAN 散热风扇

引脚号	引脚描述	配线颜色 (参考)
1	5V	红色
2	GND	黑色

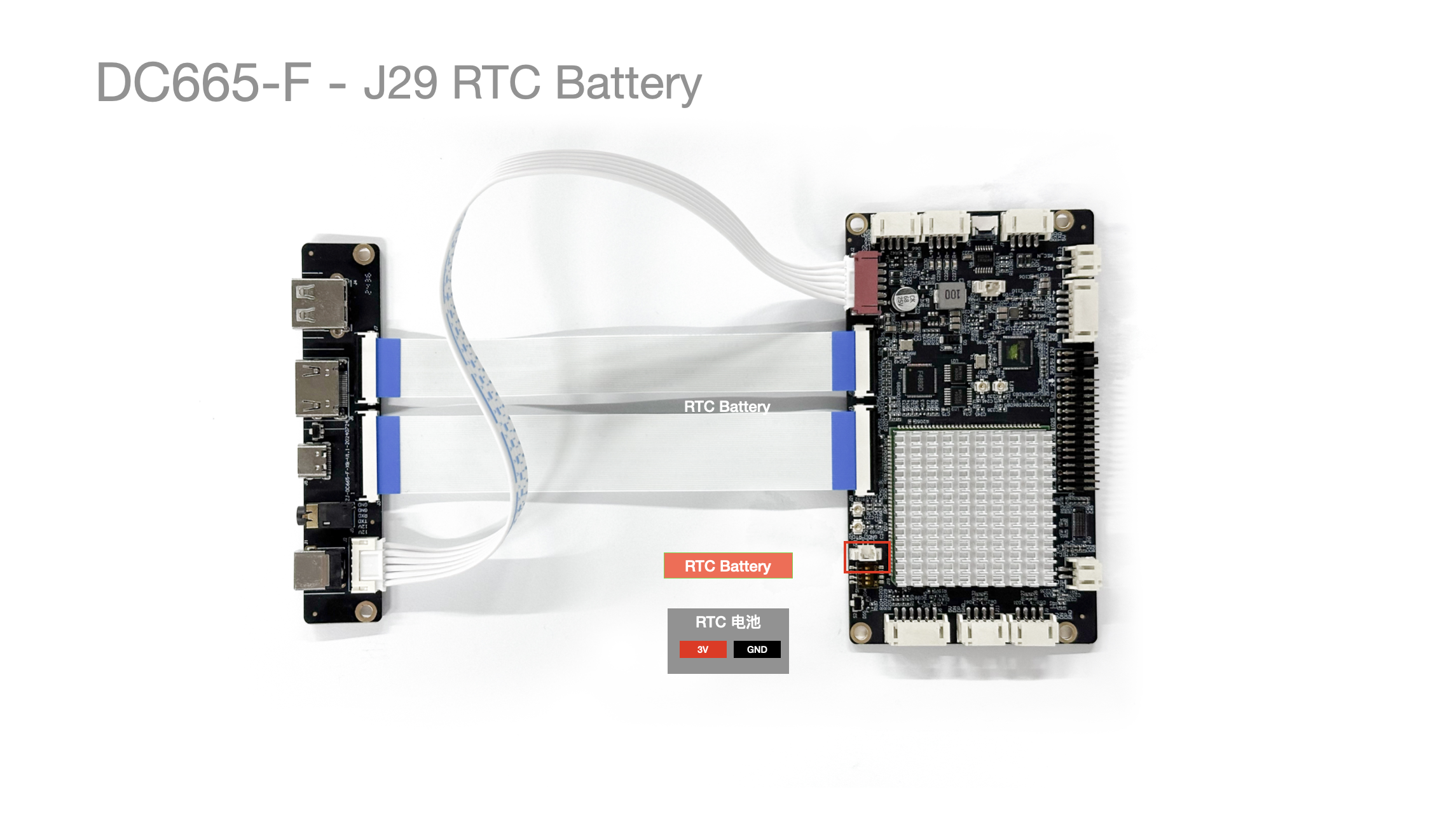

J29 RTC 电池

引脚号	引脚描述	配线颜色 (参考)
1	3V3	红色
2	GND	黑色

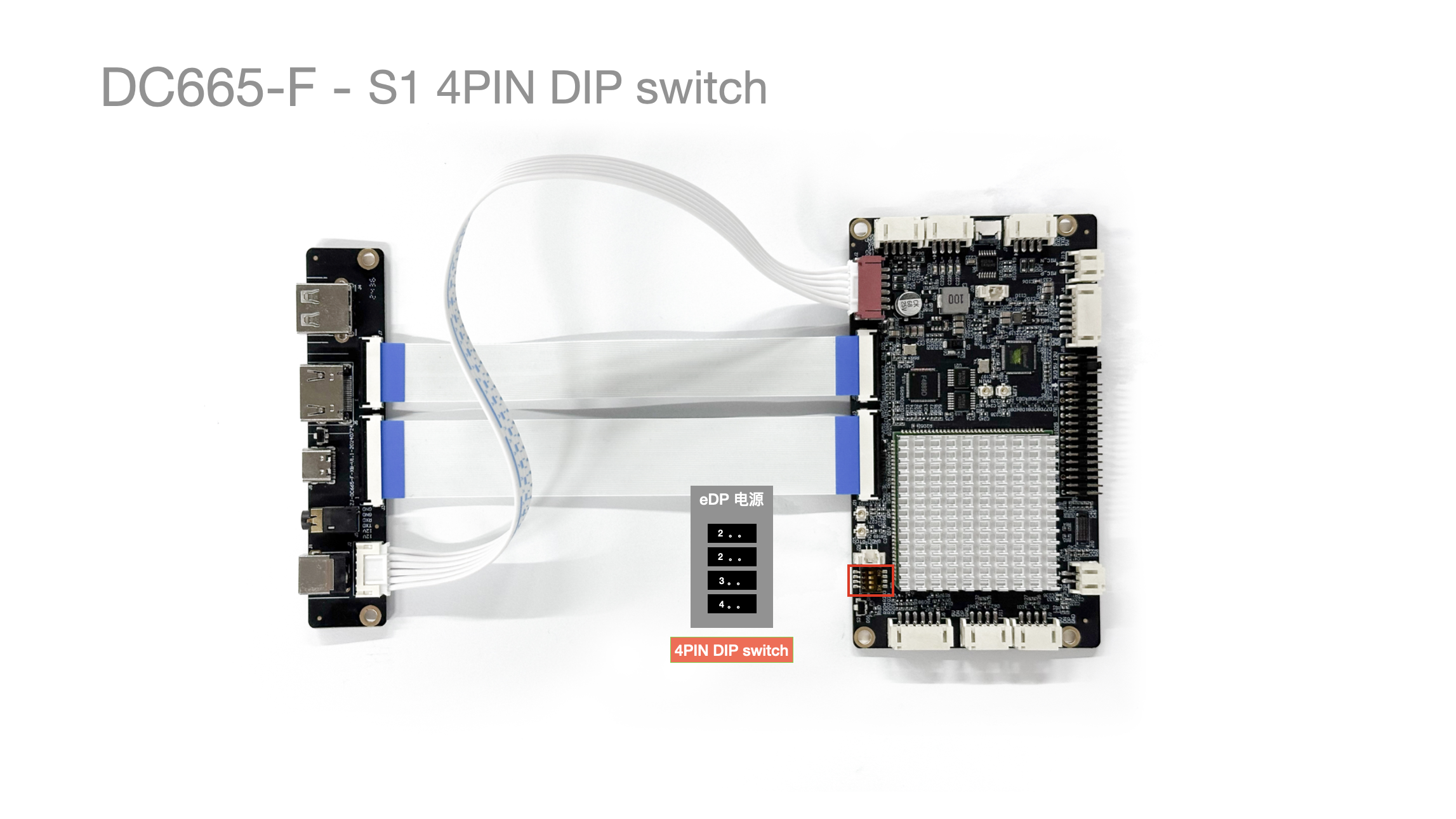

S1 DIP 拨码

拨码序号	名称	状态（ON）	对应功能	备注
1	TAG_DATA_FORMAT	0/ON	JEIDA	屏幕颜色异常
2	TAG_PORT_WASP	0/ON	1	屏幕出现条纹
3	TAG_COLOR_DEPTH	0/ON	DEPTH_6BIT	屏幕上有色差
4	背光极性调节	0/ON	极性反转	亮度调高但亮度降低

往PCB处按压为 短接 GPIO

S2 Boot 升级按钮

开机/通电 按住进入 Loader 升级模式

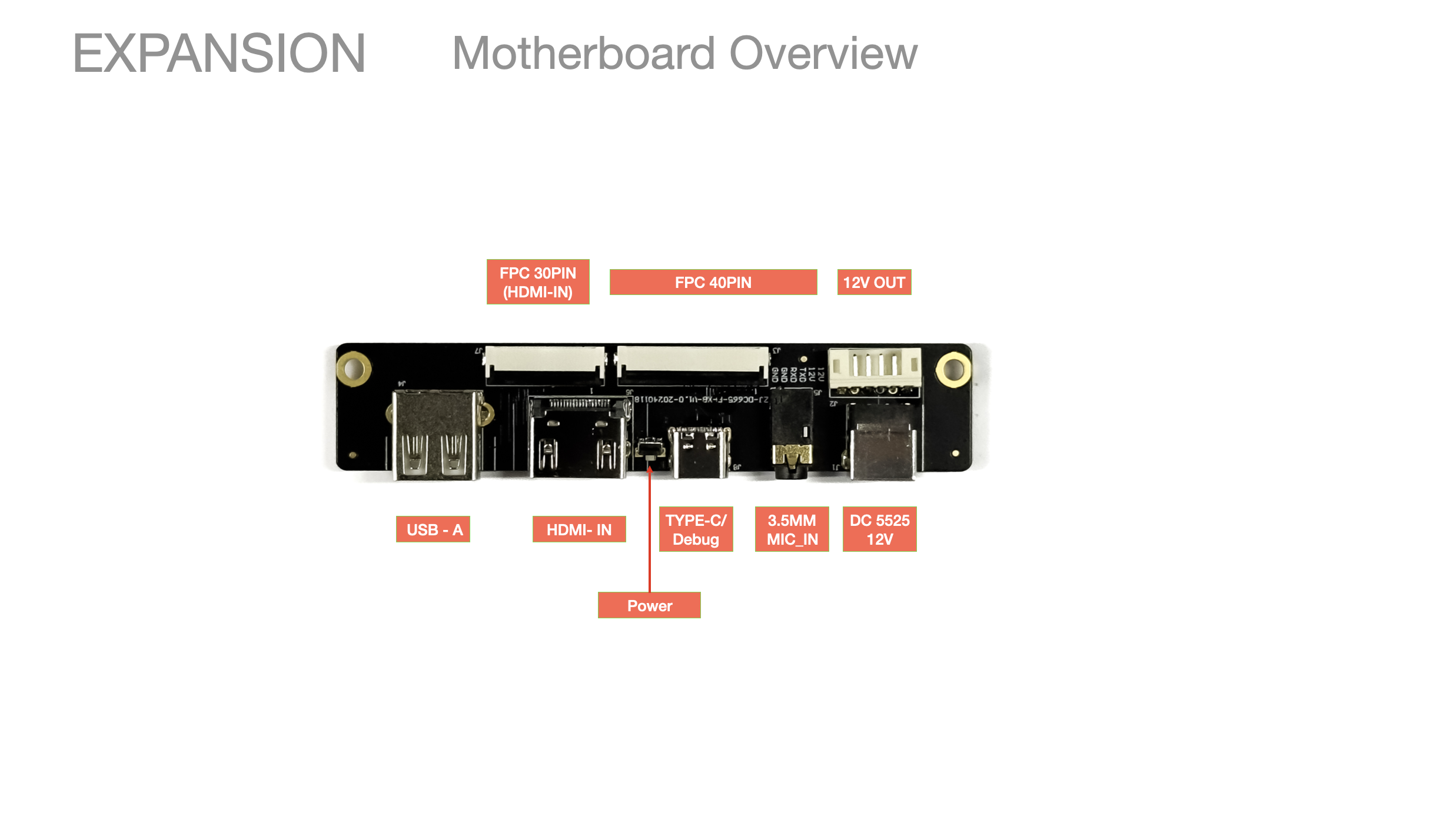

扩展接口

扩展接口预览

扩展板均为标准接口，不作特别说明
