快速安装

DC665-E 接线方法​

DC665 / DC665-E PCB 一致性较高均可参考接线:

请注意 仅有 LVSD 与 EDP 接口不同

快速安装​

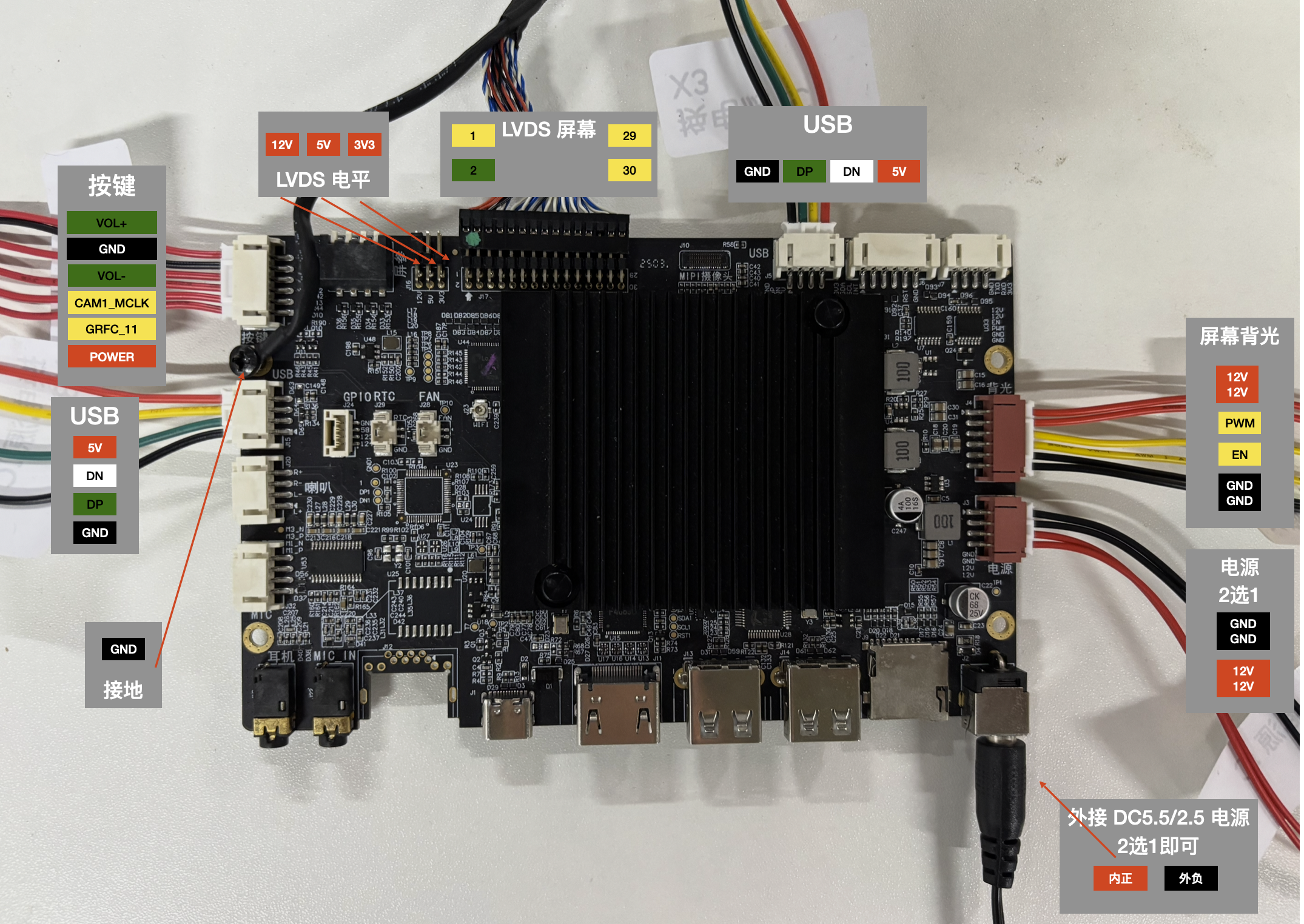

主体快速安装​


注意

图中的 DC665-E EDP 接法如下。

其他部份与 DC665 相同。

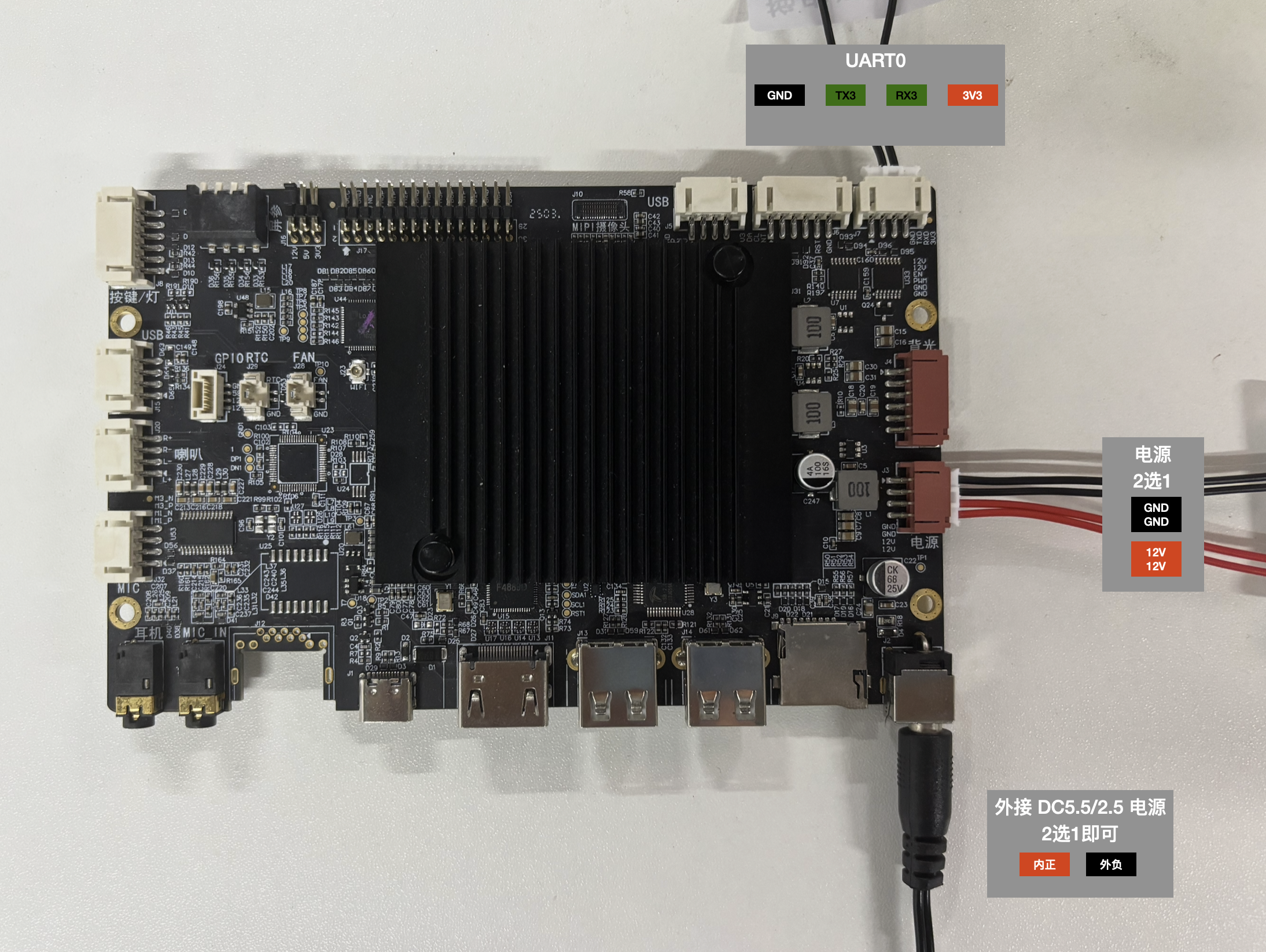

电源​

电池电量信号根据需求选择

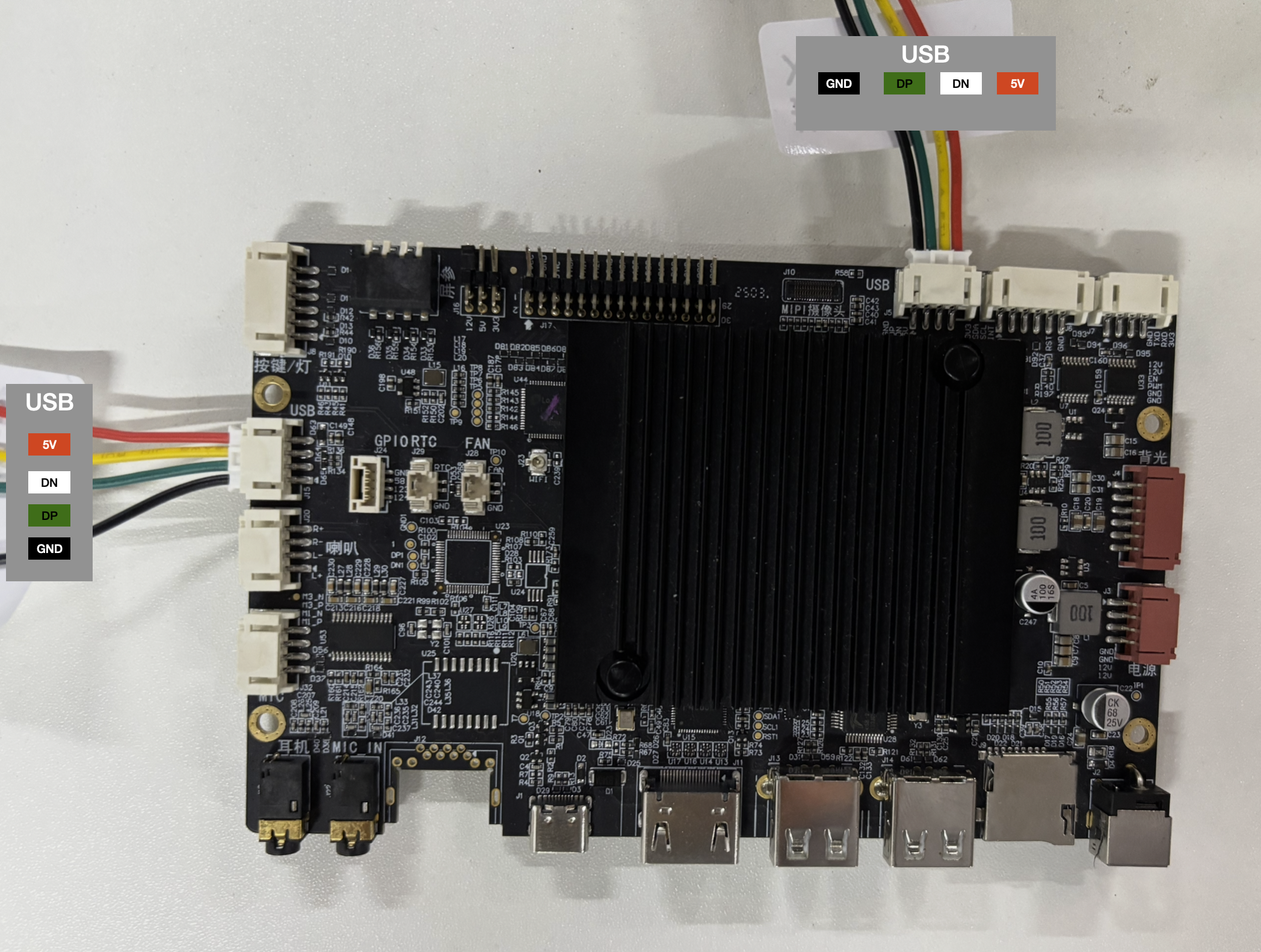

USB 接口​

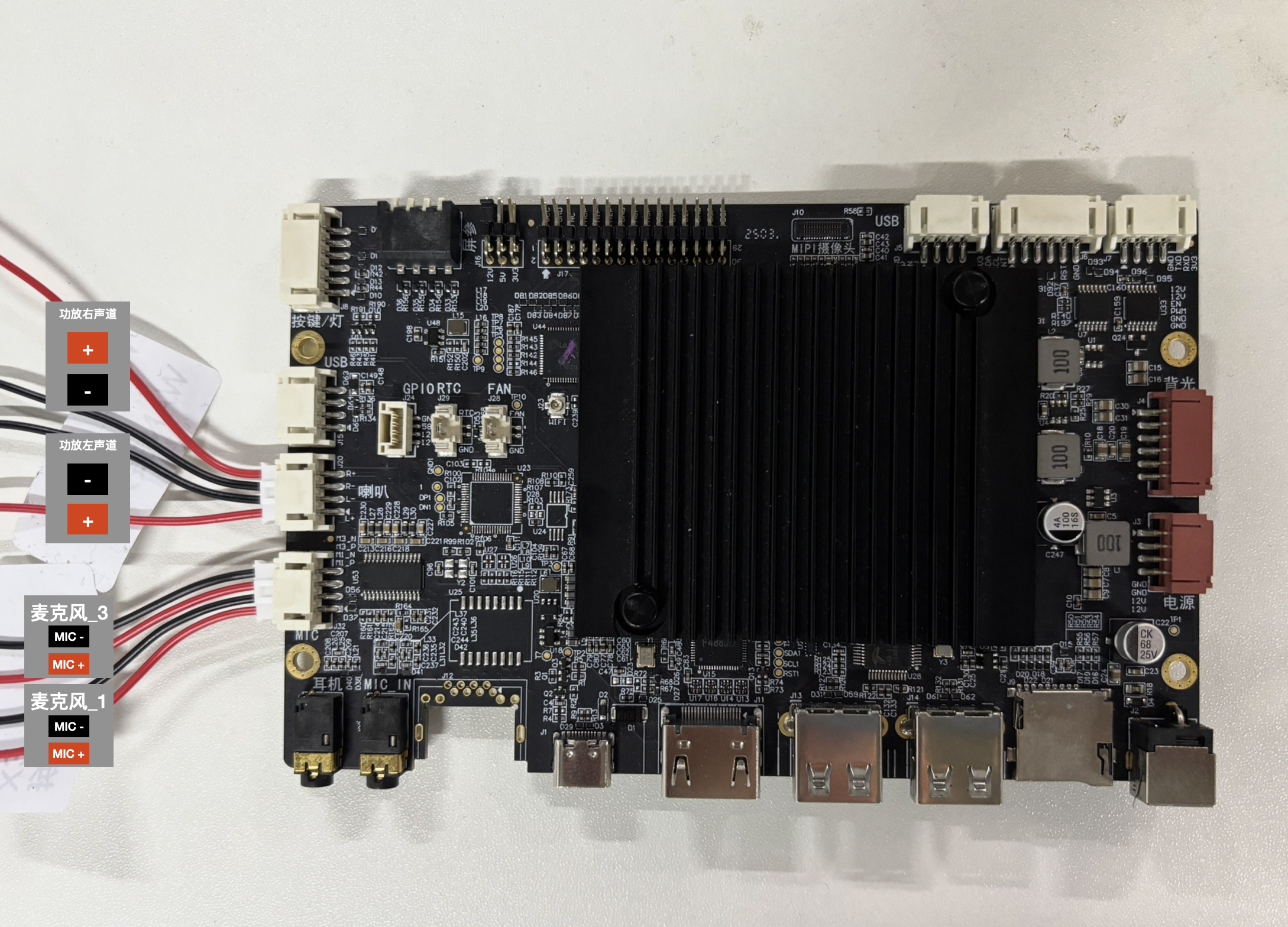

功放输出/麦克风输入​

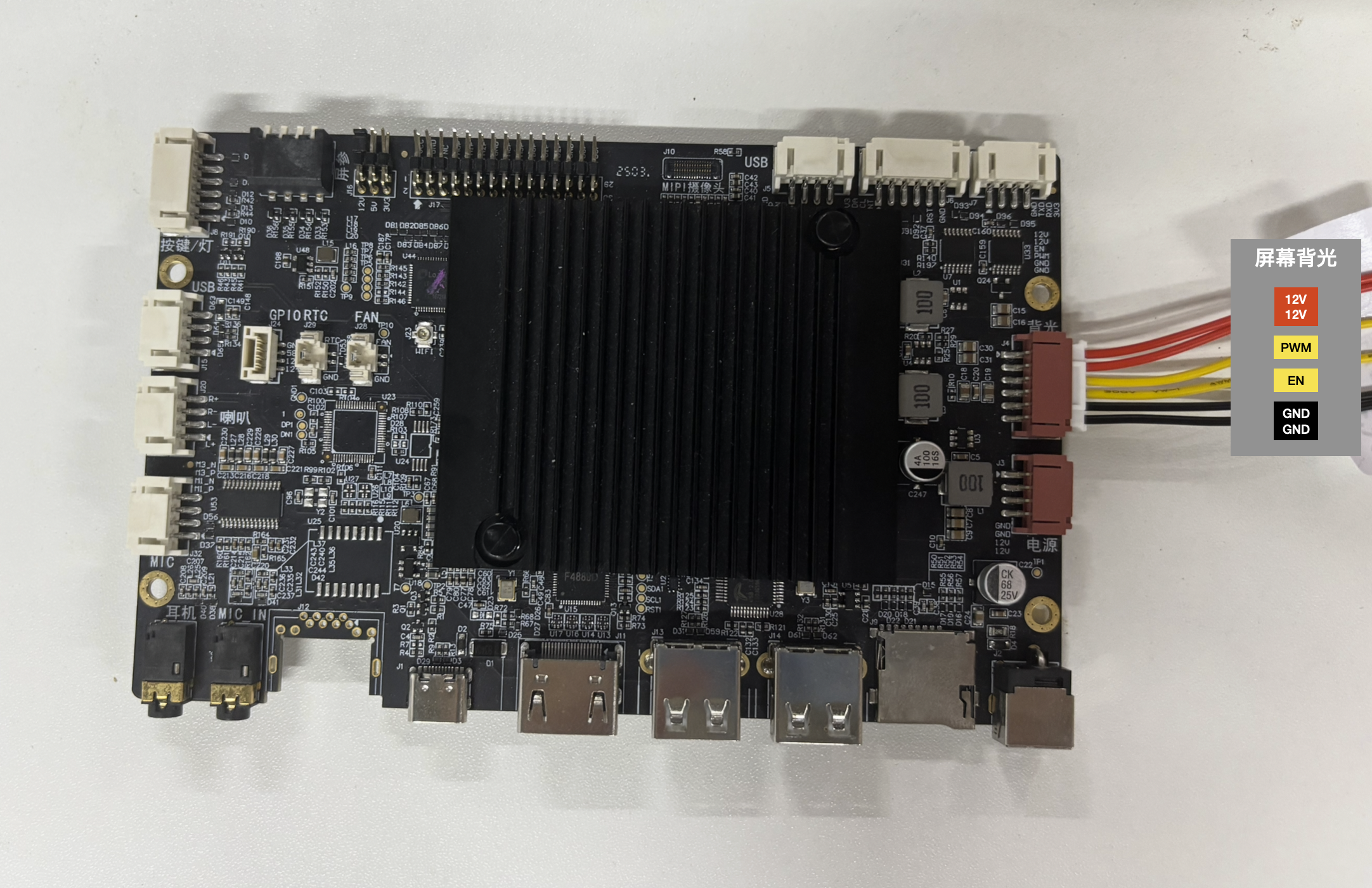

屏幕背光​

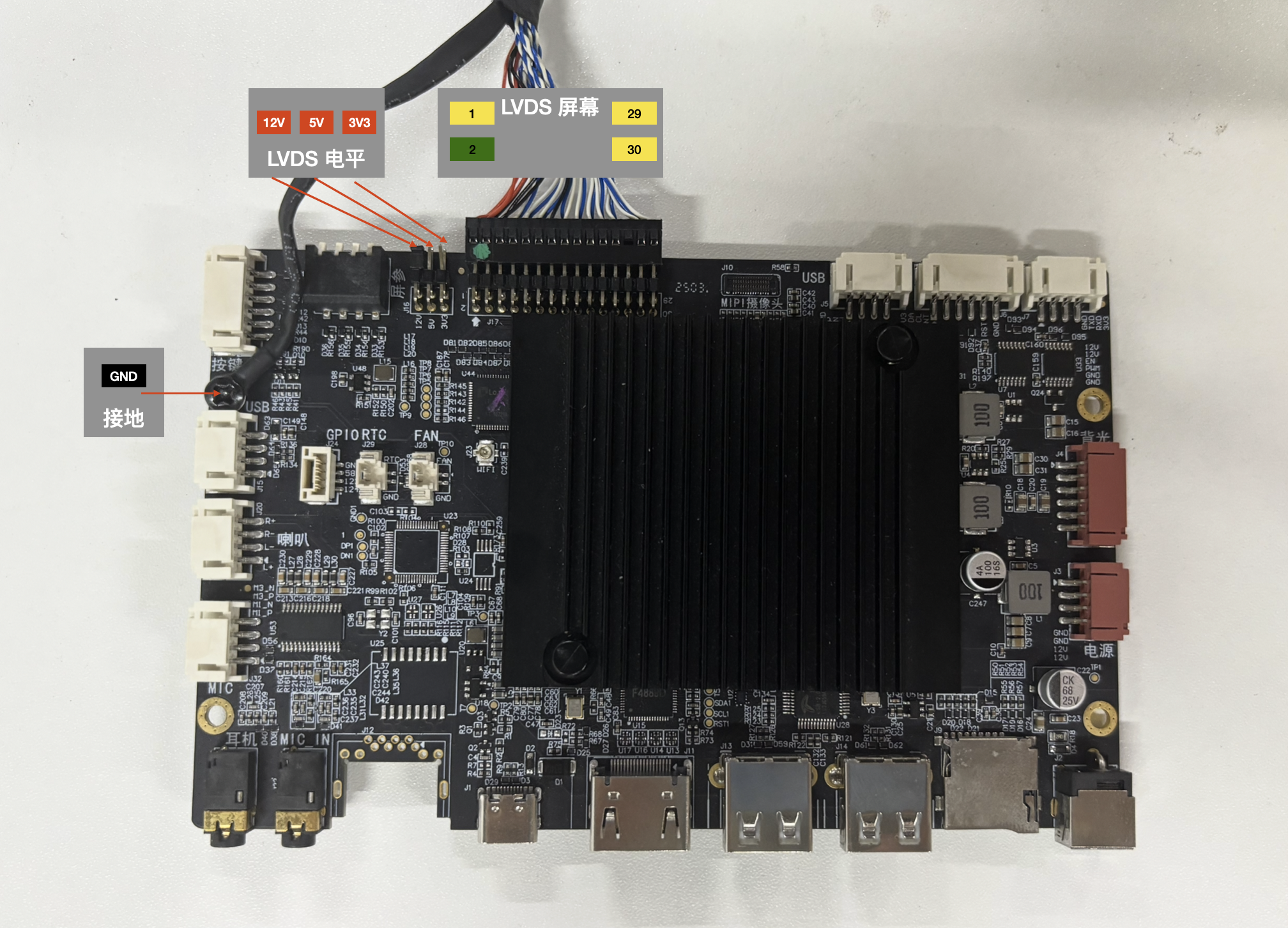

EDP 屏幕​

注意

图中的 DC665-E EDP 接法如下。

其他部份与 DC665 相同。

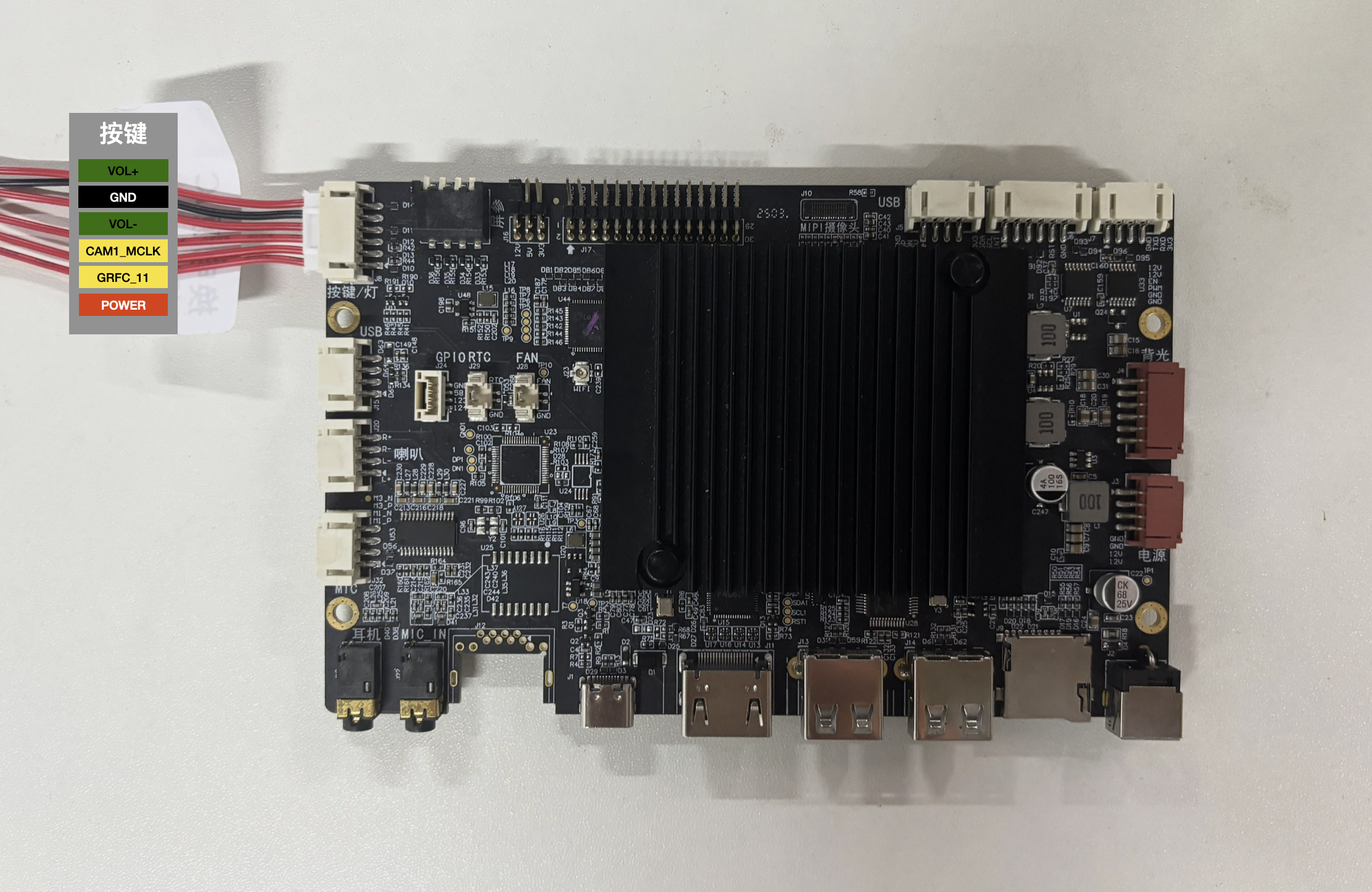

按键​

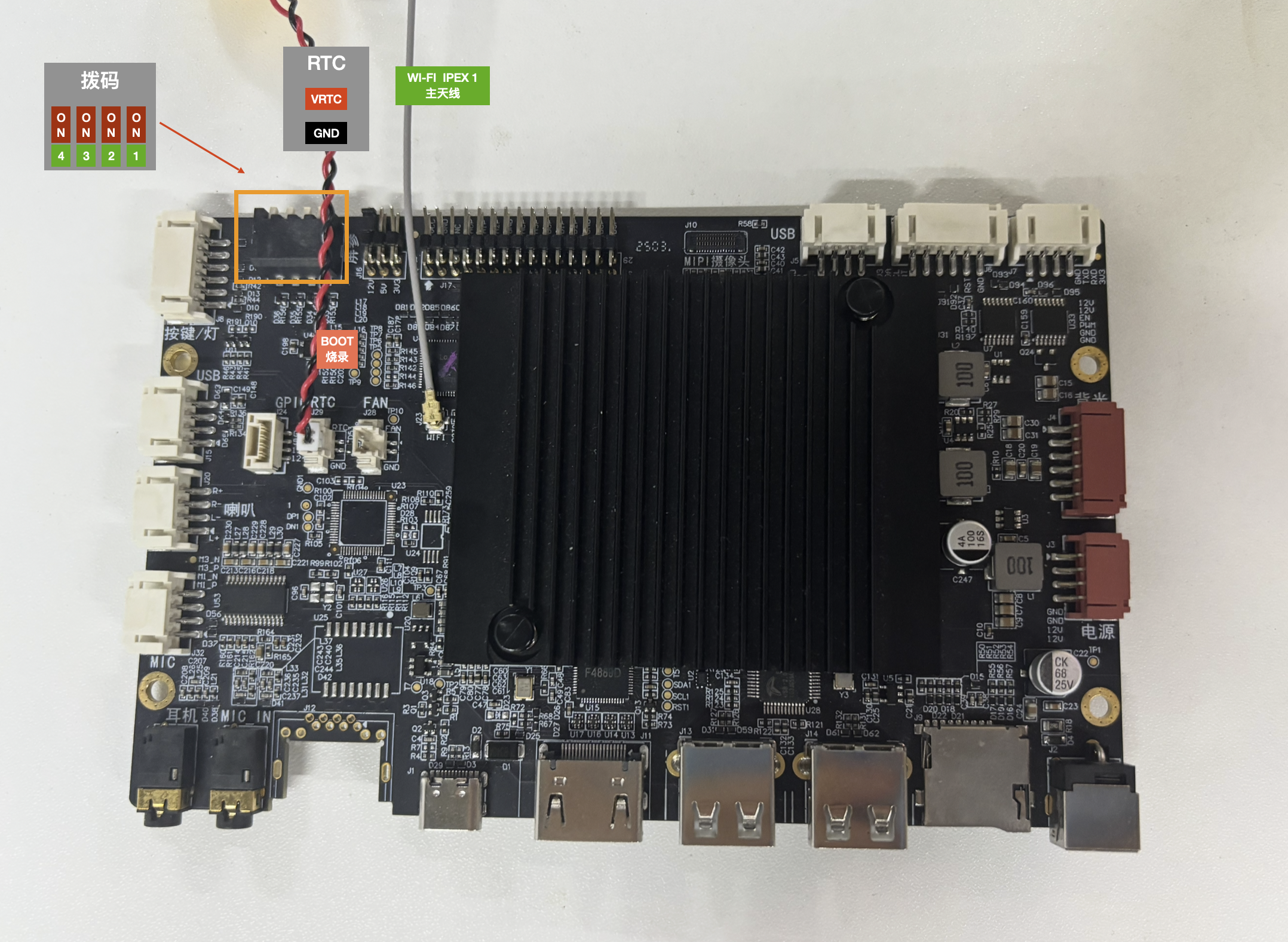

天线、拨码、RTC​
