接口定义

DC665 提供了丰富的接口，具体如下图:

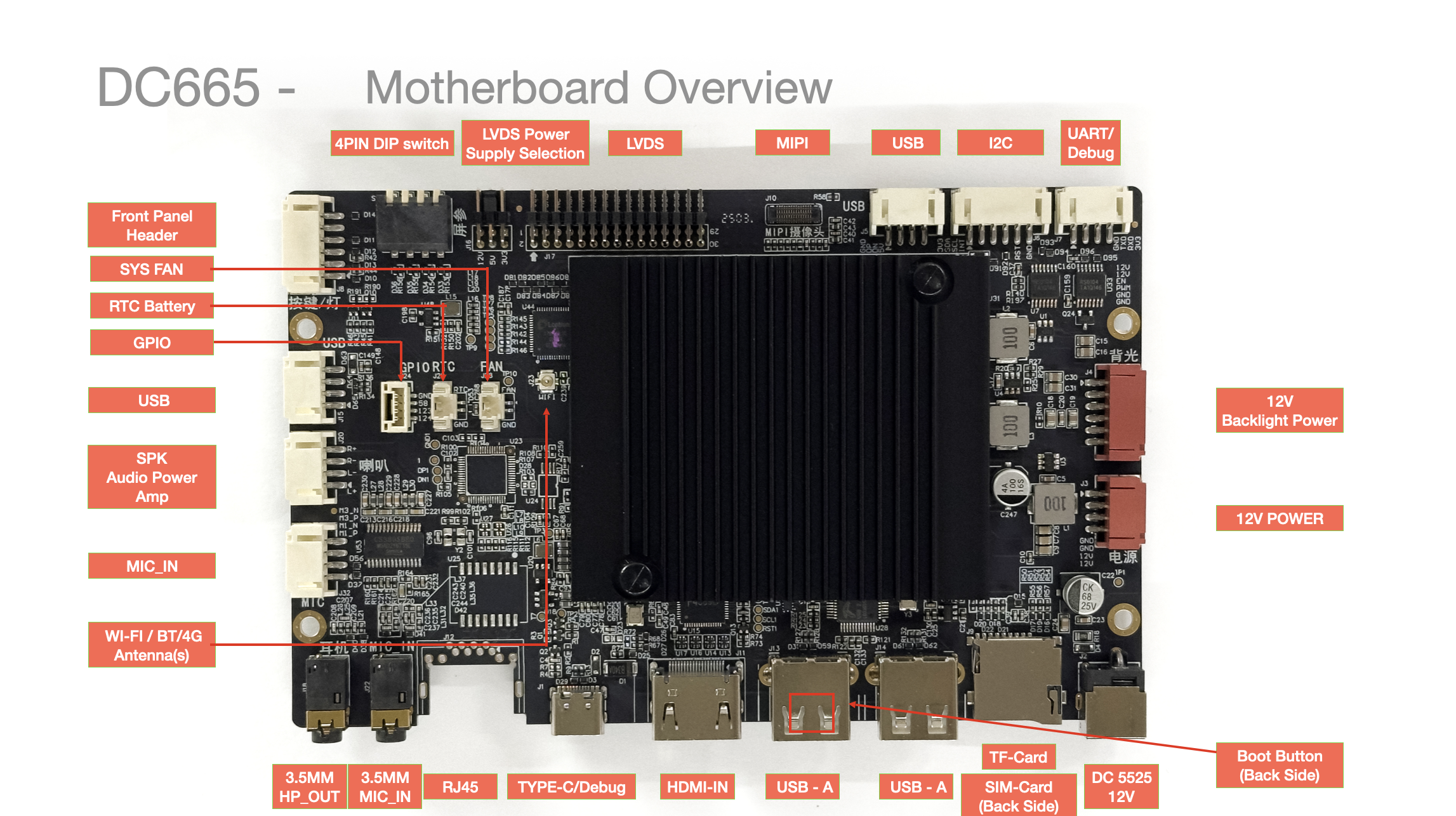

整机接口定义​

正面 整机接口

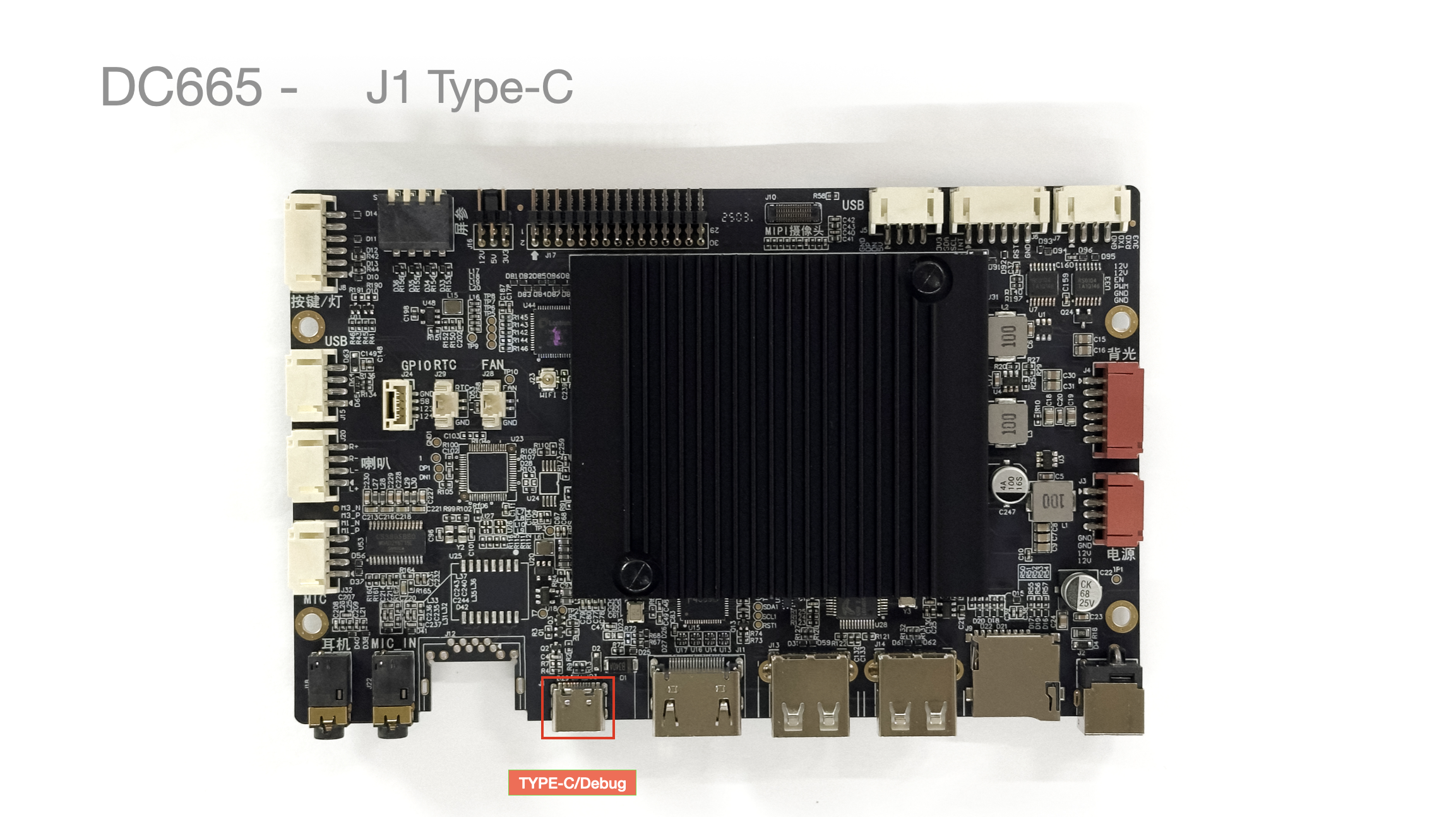

J1 TYPE-C 接口: Debug​


  • TYPE-C 接口: Debug 。

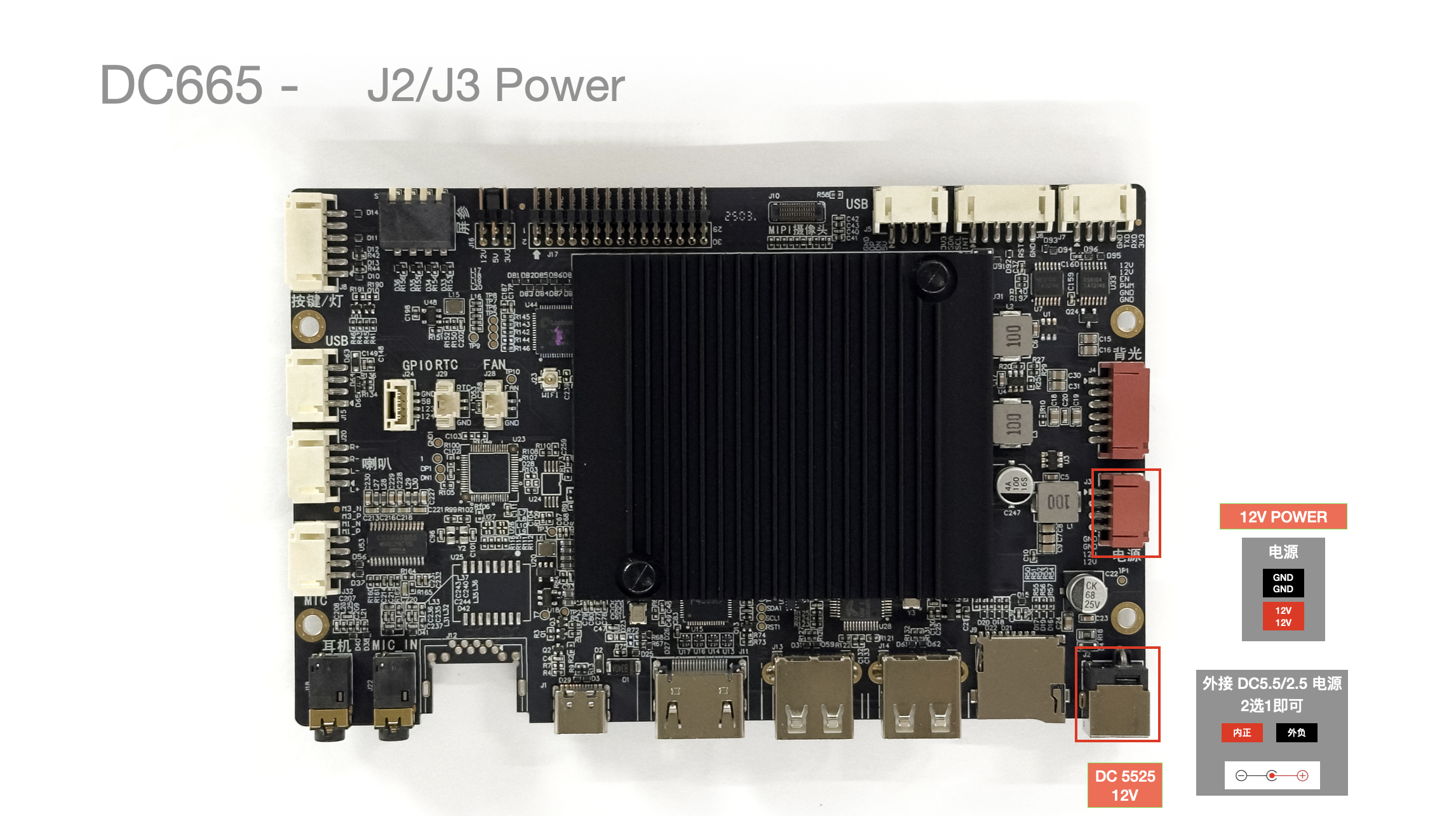

J2/J3 电源​

Photo 连接方法

接口定义​

引脚号引脚描述配线颜色 (参考)备注
1GND黑色接地
2GND黑色接地
312V红色工作电压 12V
412V红色工作电压 12V

接入 12V 电源即可​

  • 支持DC 12V 4PIN 供电座

实测功率​

  • 测试方法:

    1. 刷入默认的 Android 固件

    2. 正常通电，解锁屏幕不做任何其他操作

    3. 仅测量主板供电，背光未接通。

状态电压电流功率备注
正常开机未接屏幕12.4V0.2A待机 2.3-3.1W测量精度 0.1 仅供参考

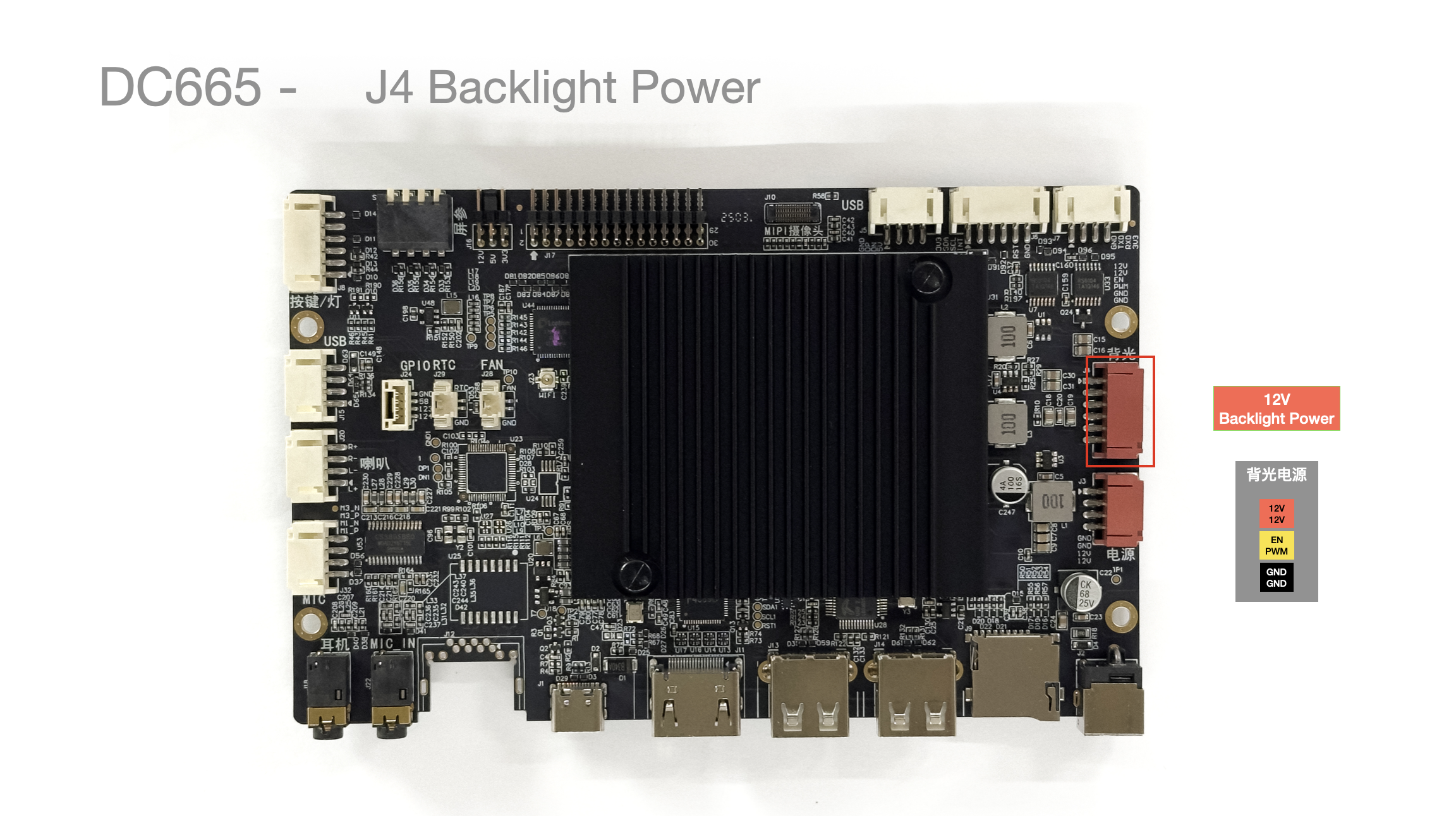

J4 背光供电​


引脚号引脚描述配线颜色 (参考)备注
112V红色工作电压 12V
212V红色工作电压 12V
3BL EN黄色背光控制
4BL PWN黄色背光控制
5GND黑色接地
6GND黑色接地
  • 最大 3A Max

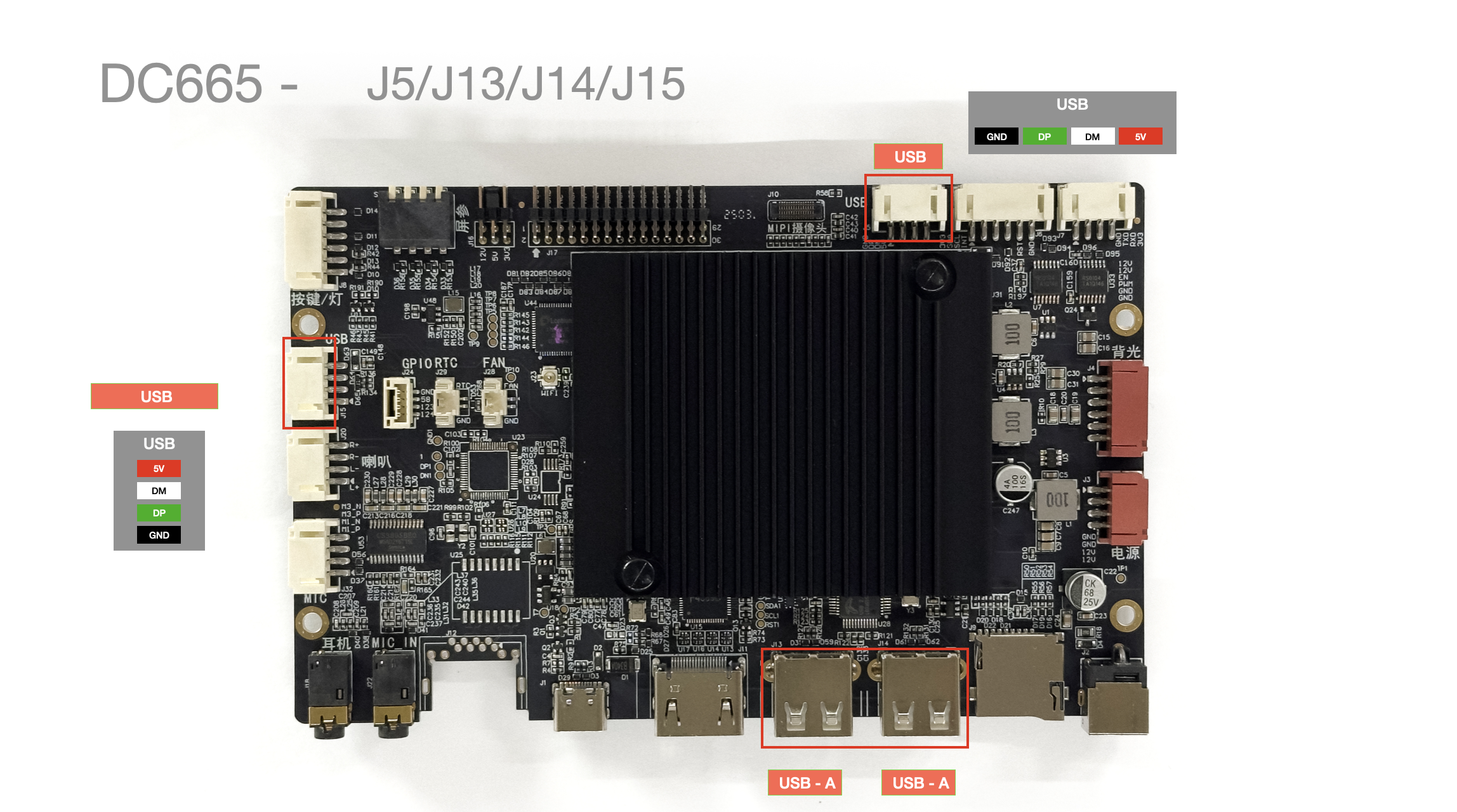

J5/J15 USB 接口​


  • 支持 2 路 USB PH2.0

  • J12 和 J15 为同一个 USB HUB 端口输出，所以J12 USB 和 J15 网口 互斥

引脚号引脚描述配线颜色 (参考)备注
1GND黑色接地
2DP绿色
3DM白色
45V红色5V

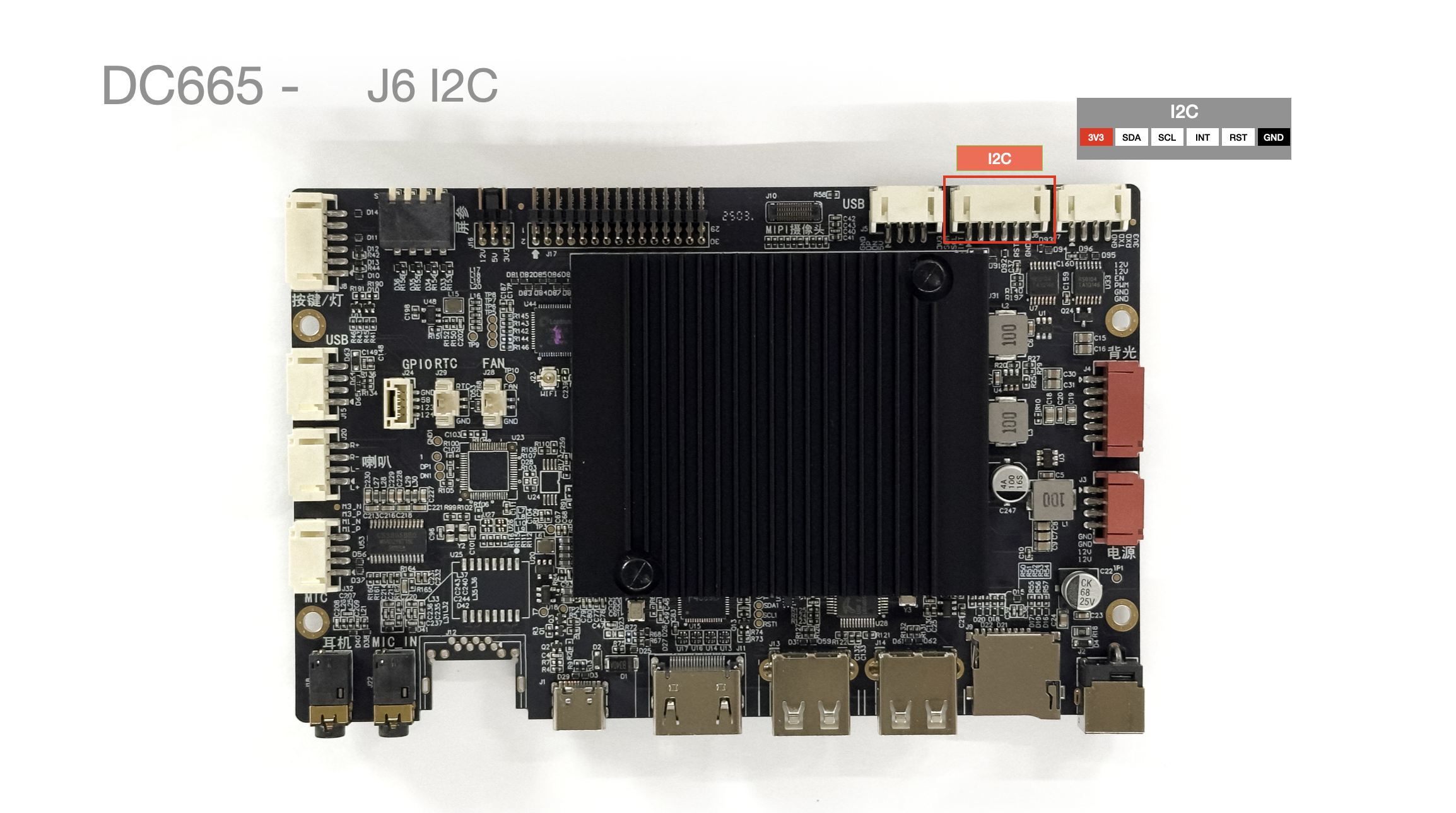

J6 I2C 接口​


引脚号引脚描述备注
13V3
2SDA 3
3SCL 3
4INT
5RESET
6GND接地

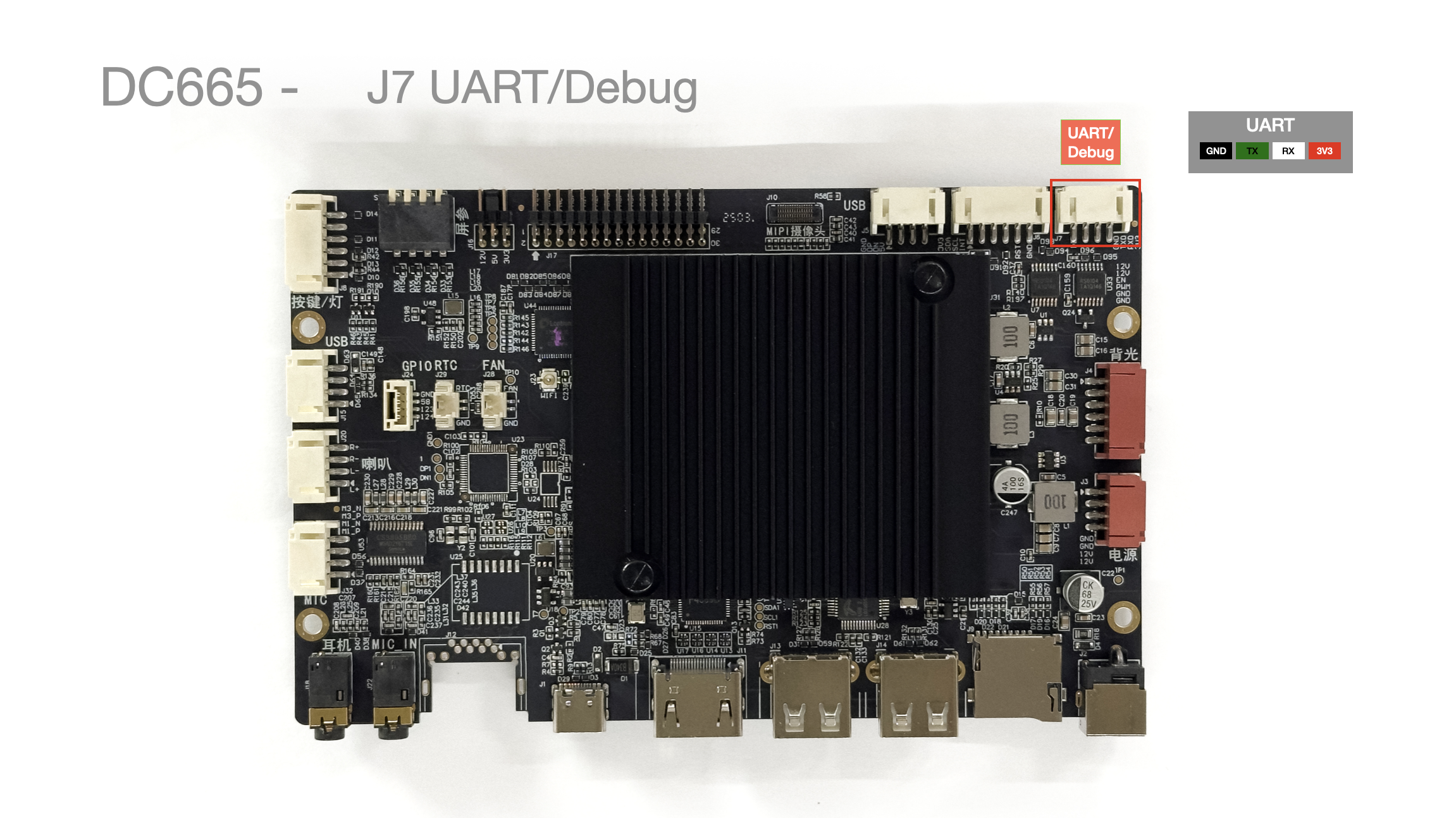

J7 UART/Debug 调试接口​


引脚号引脚描述配线颜色 (参考)
1GND黑色
2TX绿色
3RX白色
43V3红色

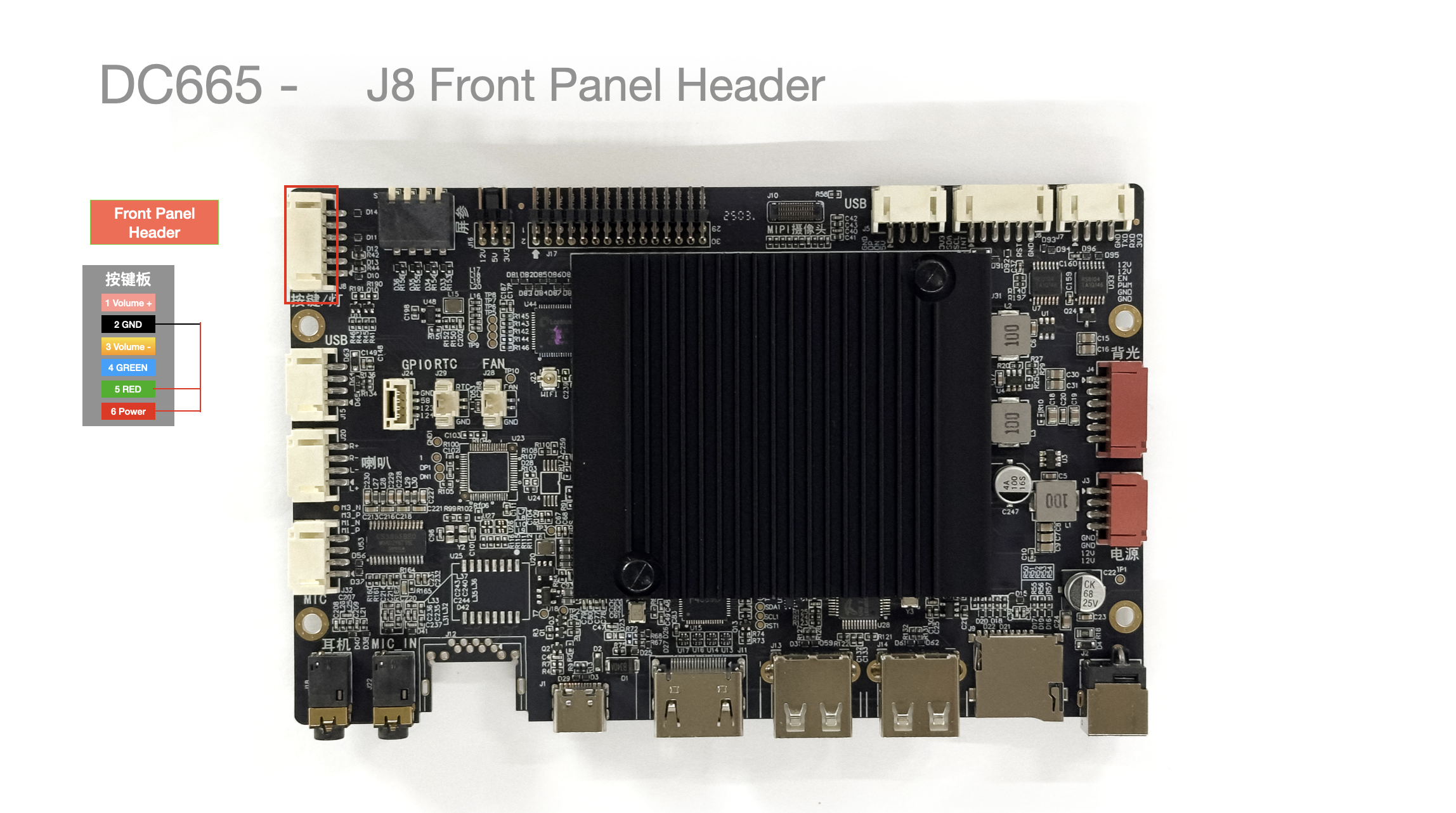

J8 面板按钮接口​


引脚号引脚描述配线颜色 (参考)备注
1Power无短接 5 GND 电源按钮
2GPIO57_3v3无
3GPIO44_3V3无
4Volume +无短接 5 GND 音量 -
5GND黑色接地
6Volume +无短接 5 GND 音量 +
  • 启动时按住 音量 + 进入 Loader 升级模式

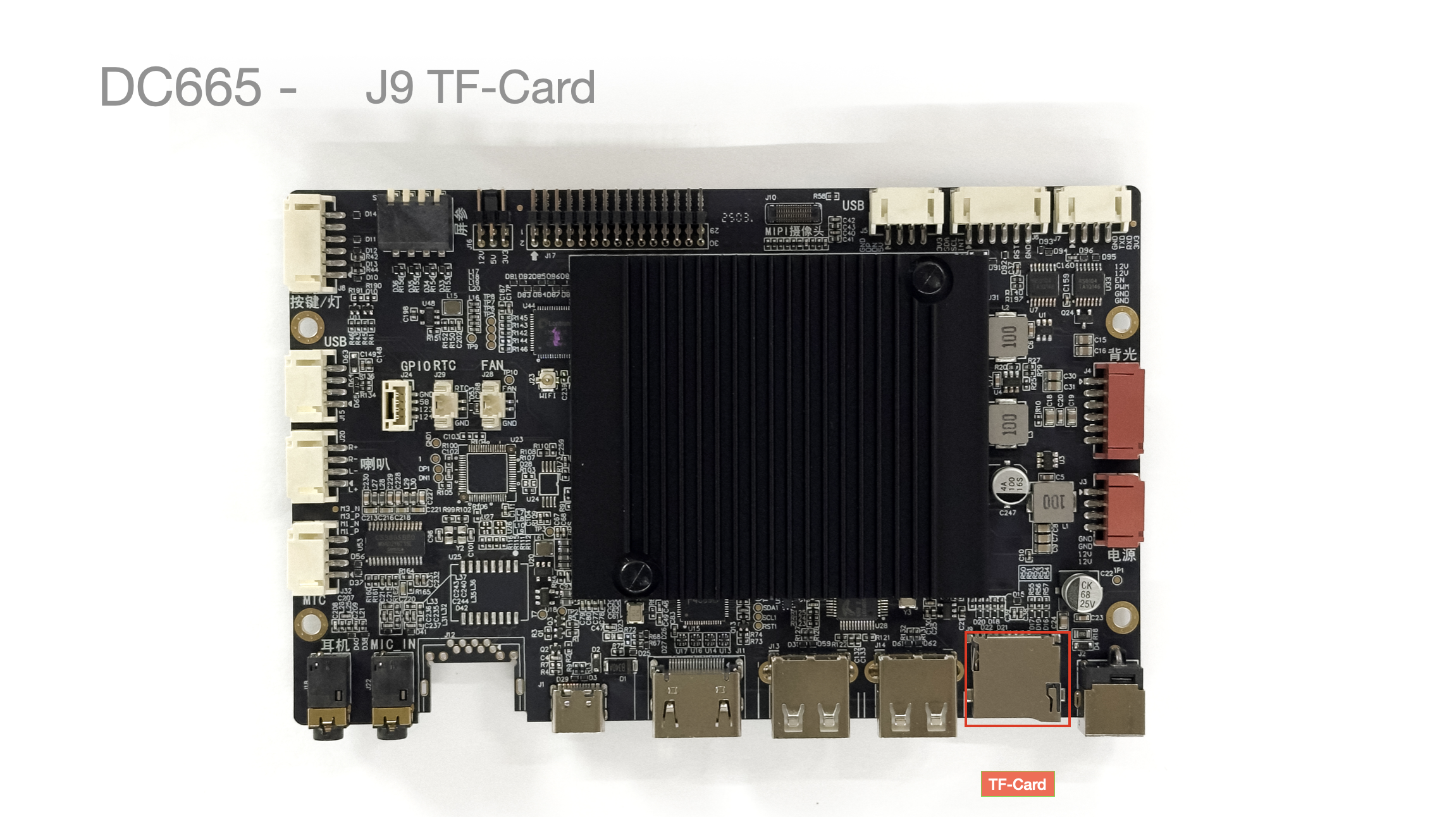

J9 TF-Card 接口​


实测最大 256G 理论支持 512G

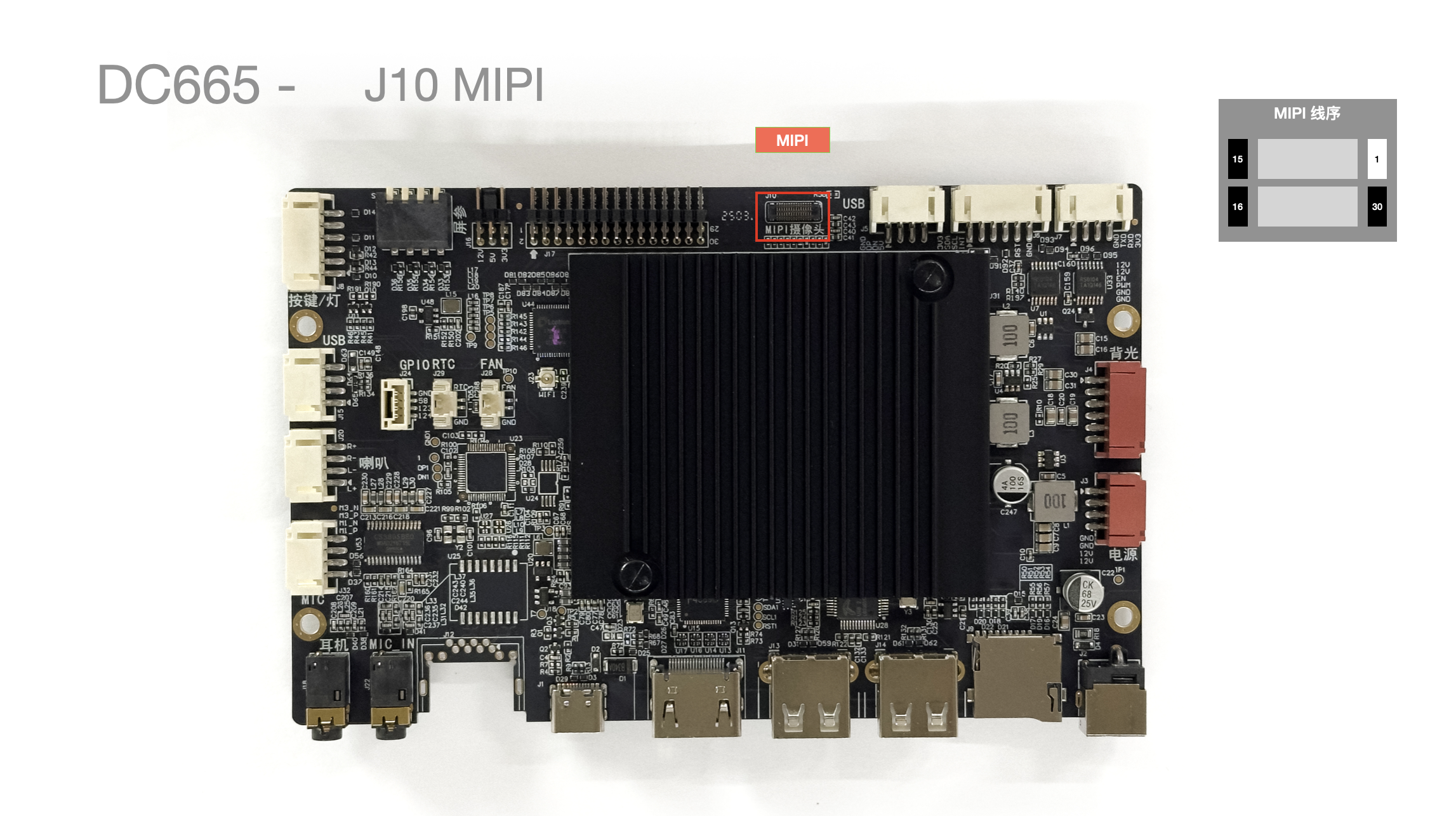

J10 MIPI 摄像头​


  • 连接器型号: YXT-BB10-30S-02

J11 HDMI-IN 视频输入​


  • 1xHDMI IN: 支持分辨率 19201080@60/38402160@30

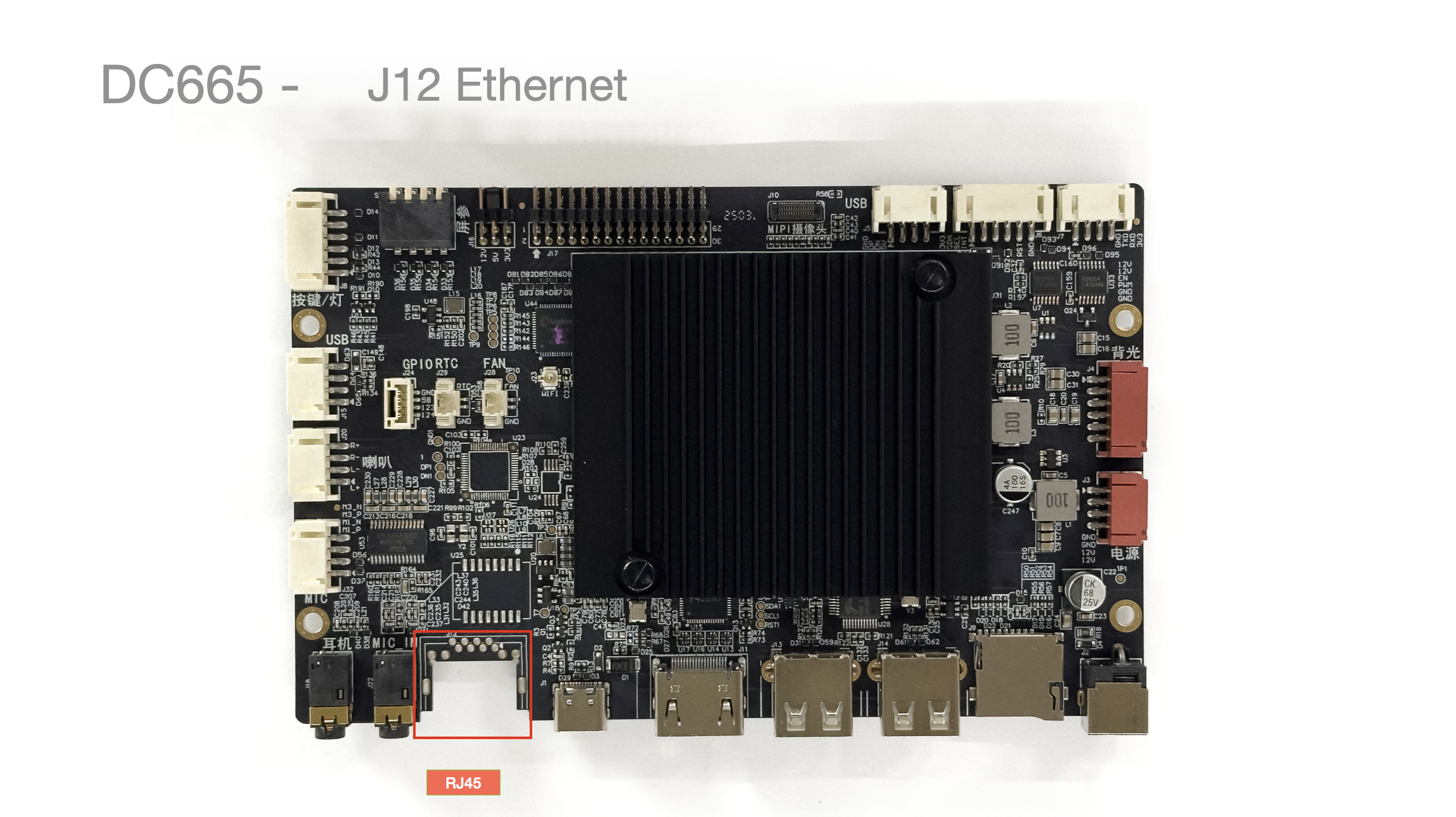

J12 以太网接口​


  • 自适应以太网，支持 10/100Mbps

  • J12 和 J15 为同一个 USB HUB 端口输出，所以J12 USB 和 J15 网口 互斥

J13/J14 USB-A 4PIN 接口​


  • 支持 2路 USB-A 2.0 标准接口

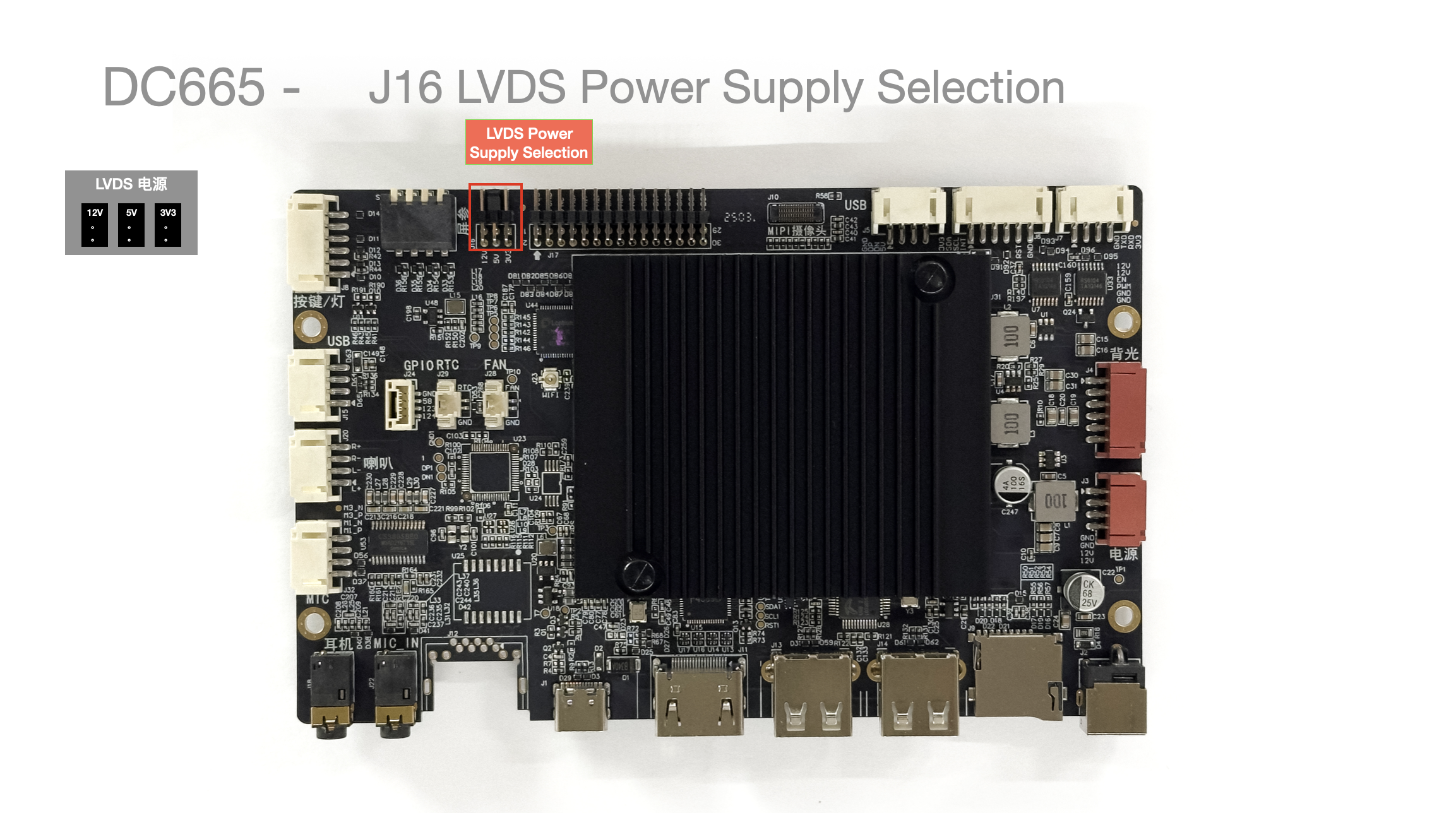

J16 LVDS 电源选择​


  • 请注意输出电压避免烧坏屏幕

J17 LVDS 接口​


  • VLDS 接口

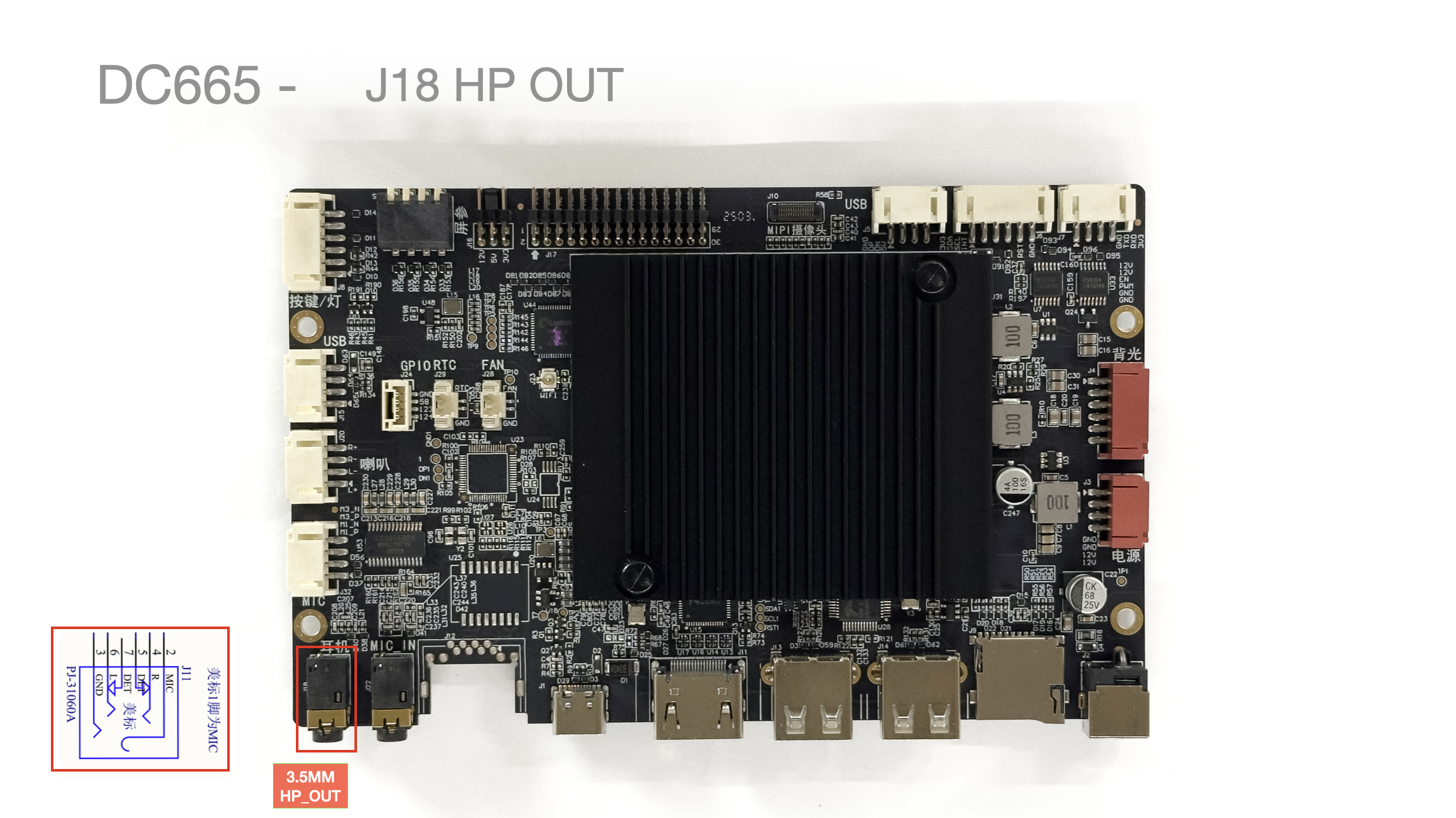

J18 3.5MM 耳机接口​


3.5MM 接口: 美标版（CTIA）

J18 3.5MM 麦克风接口​


3.5MM 接口: 和 MIC2 共用并联

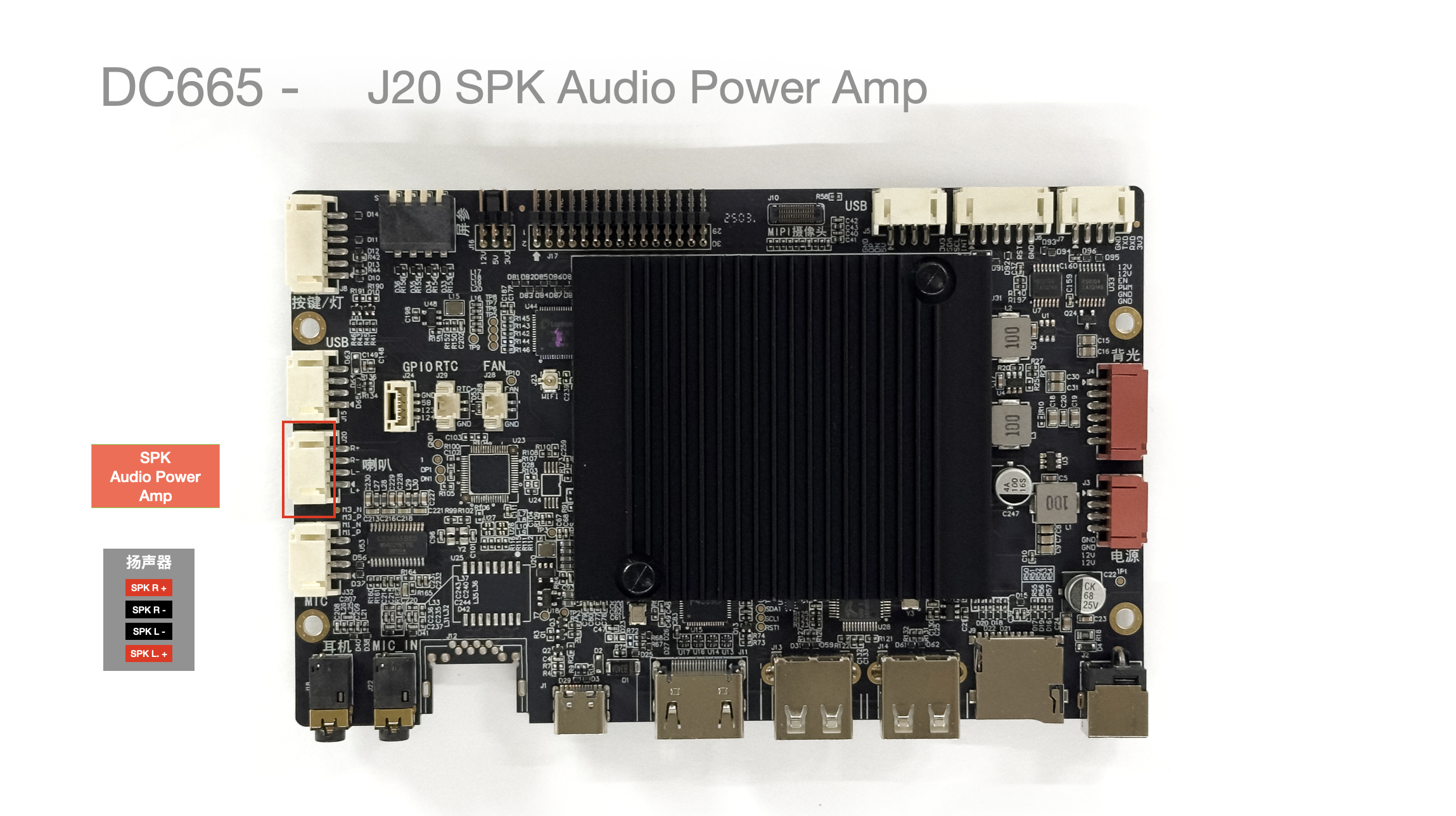

J20 喇叭/功放输出​


引脚号引脚描述配线颜色 (参考)
1RP红色
2RN黑色
3LN黑色
4LP红色

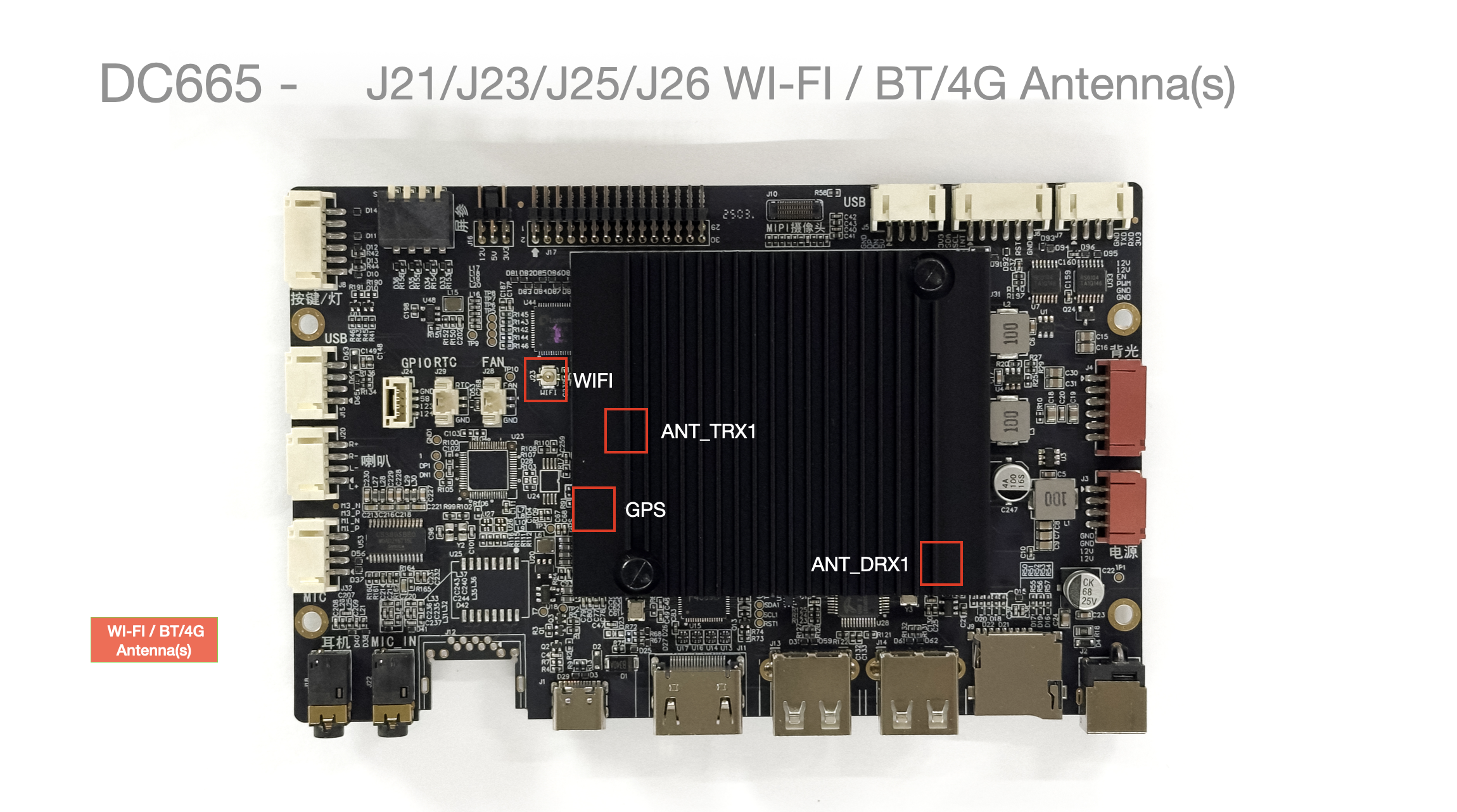

J21/J23/J25/J26 WI-FI / BT/4G Antenna(s)​


  • 标准版 只需接 J23 WI-FI 天线

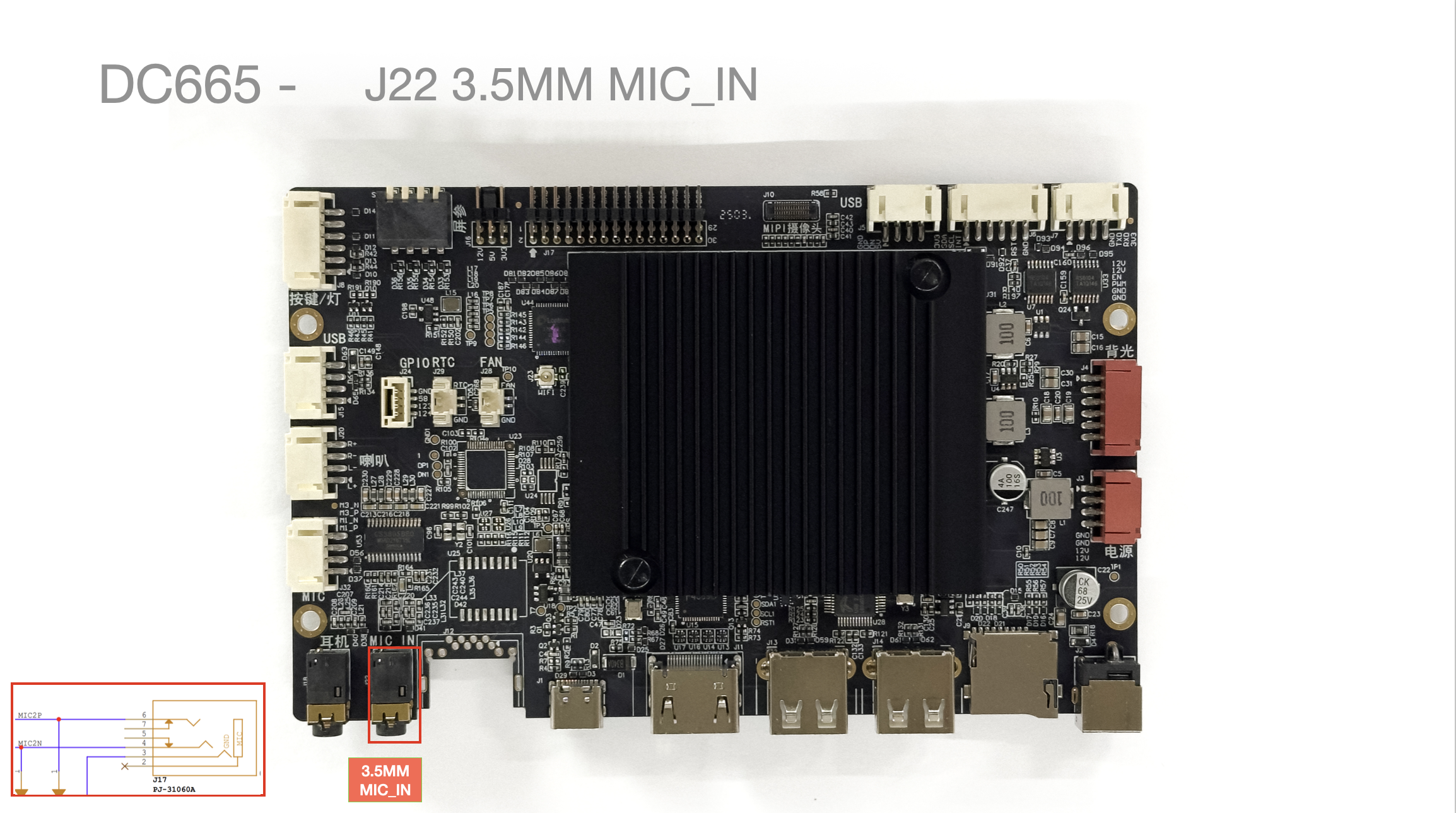

J22 MIC 3.5MM 麦克风输入​


  • 美标接口

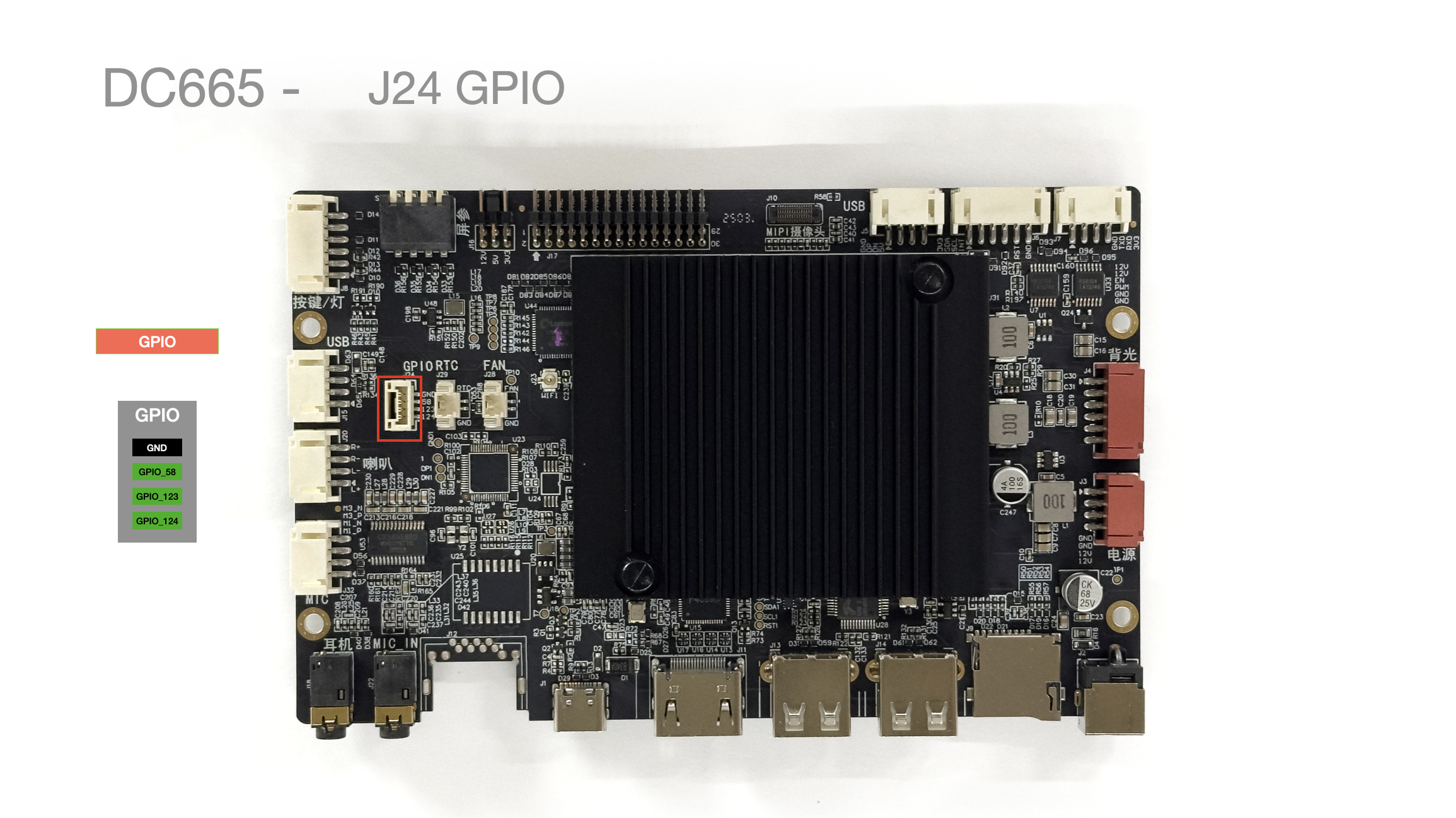

J24 GPIO​


引脚号引脚描述备注
1GPIO1243v3
2GPIO1233v3
3GPIO583v3
4GND接地

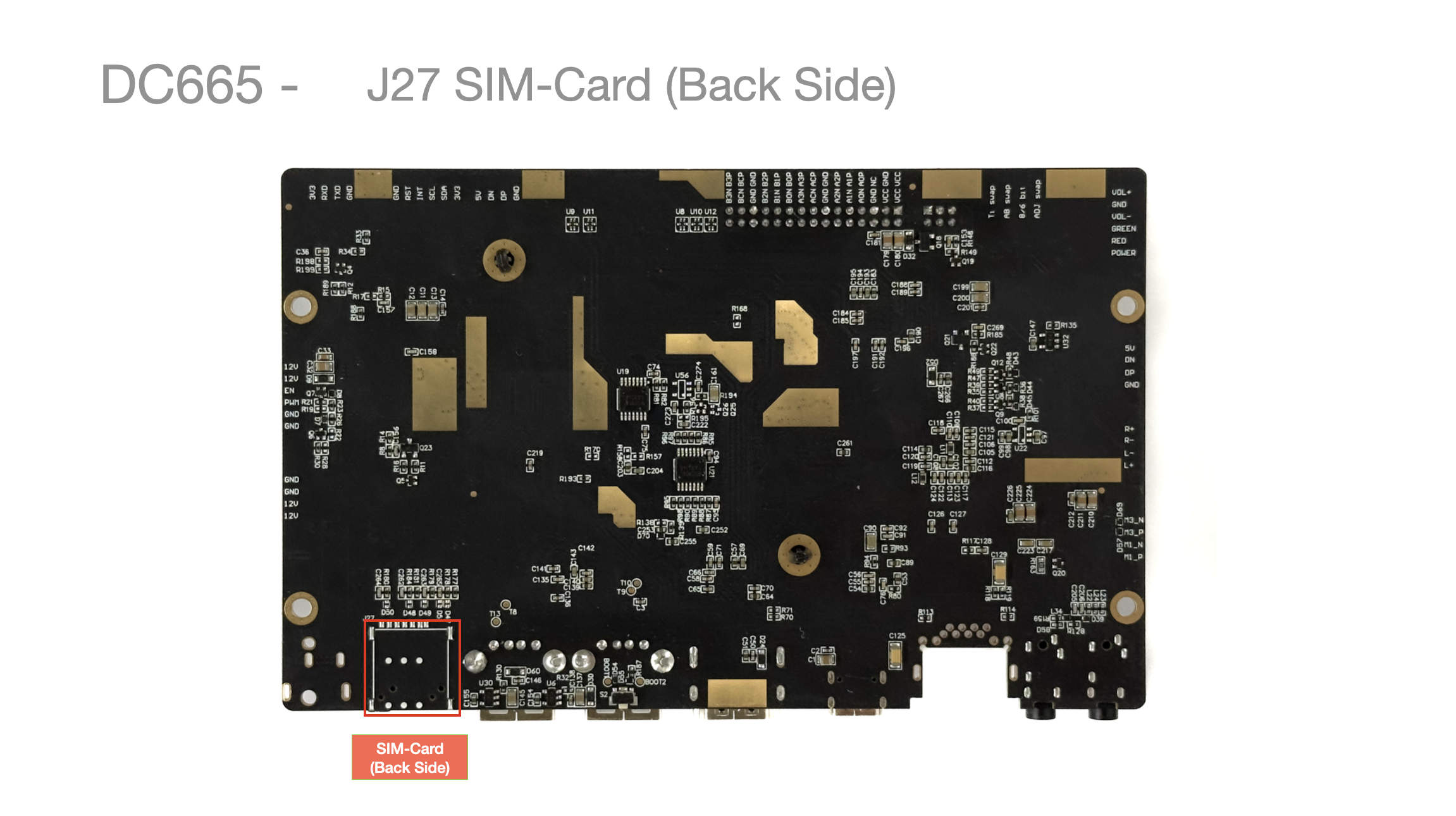

J27 SIM-CARD 卡座​


  • 只有带 4G 版本会安装

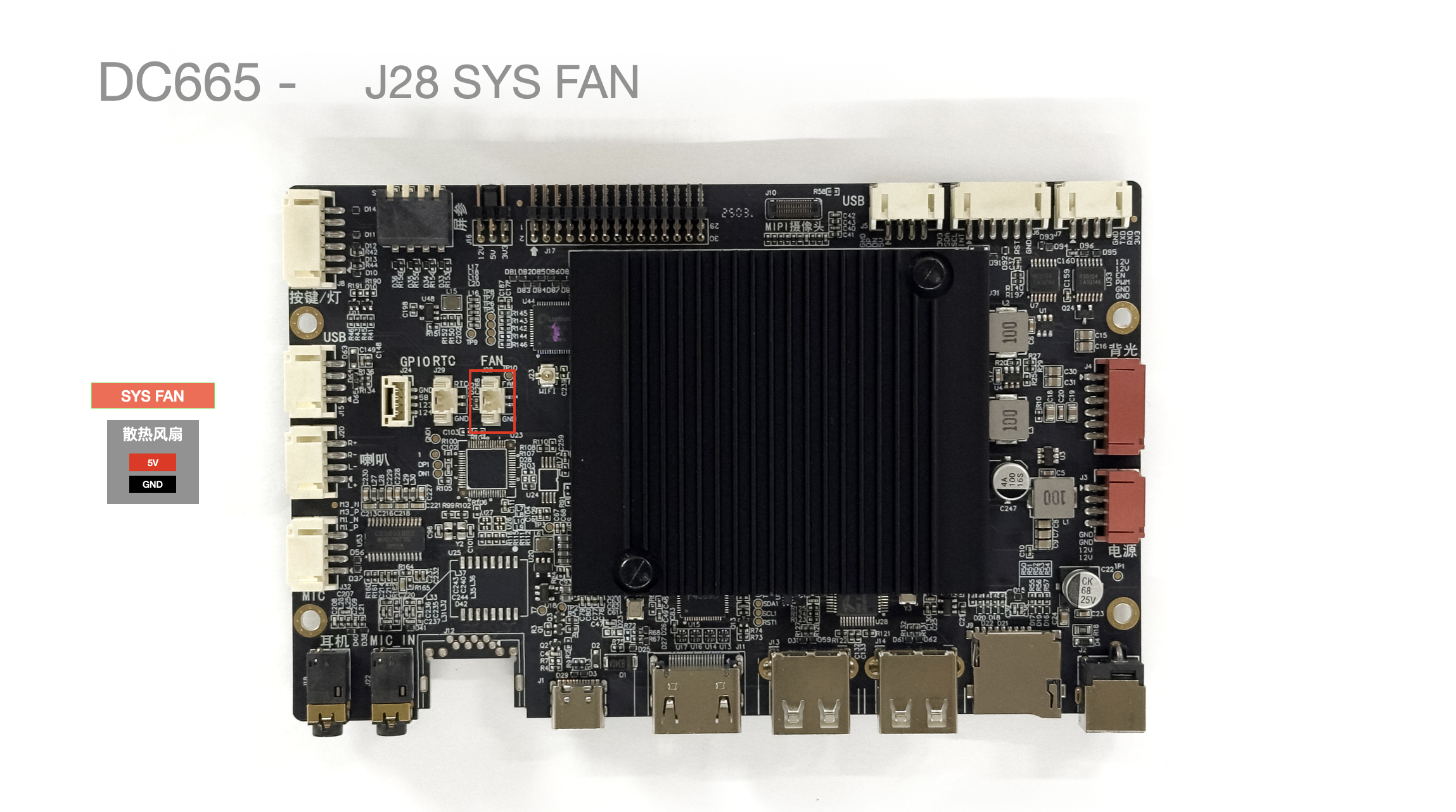

J28 SYS FAN 散热风扇​


引脚号引脚描述配线颜色 (参考)
15V红色
2GND黑色

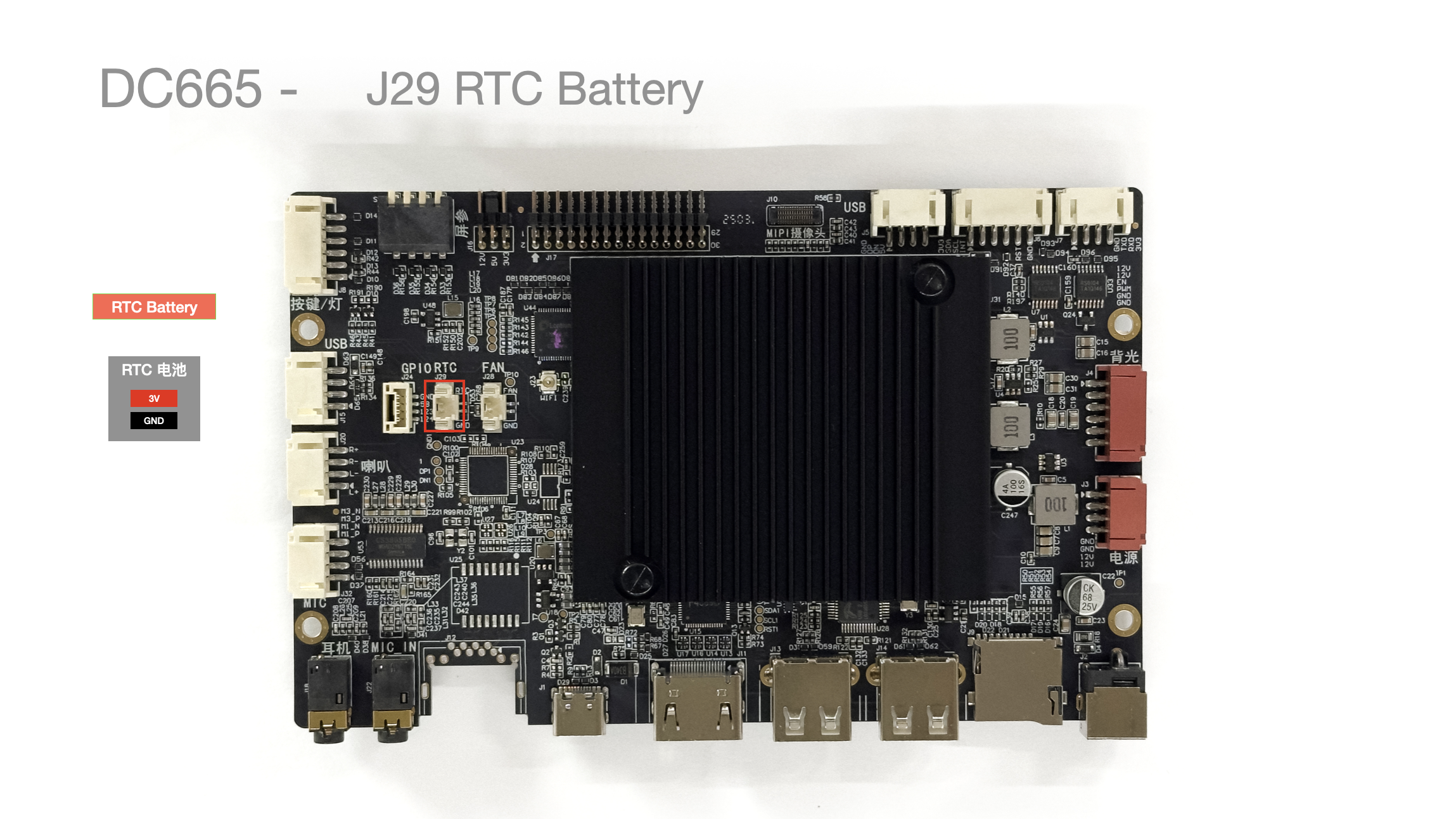

J29 RTC 电池​


引脚号引脚描述配线颜色 (参考)
13V3红色
2GND黑色

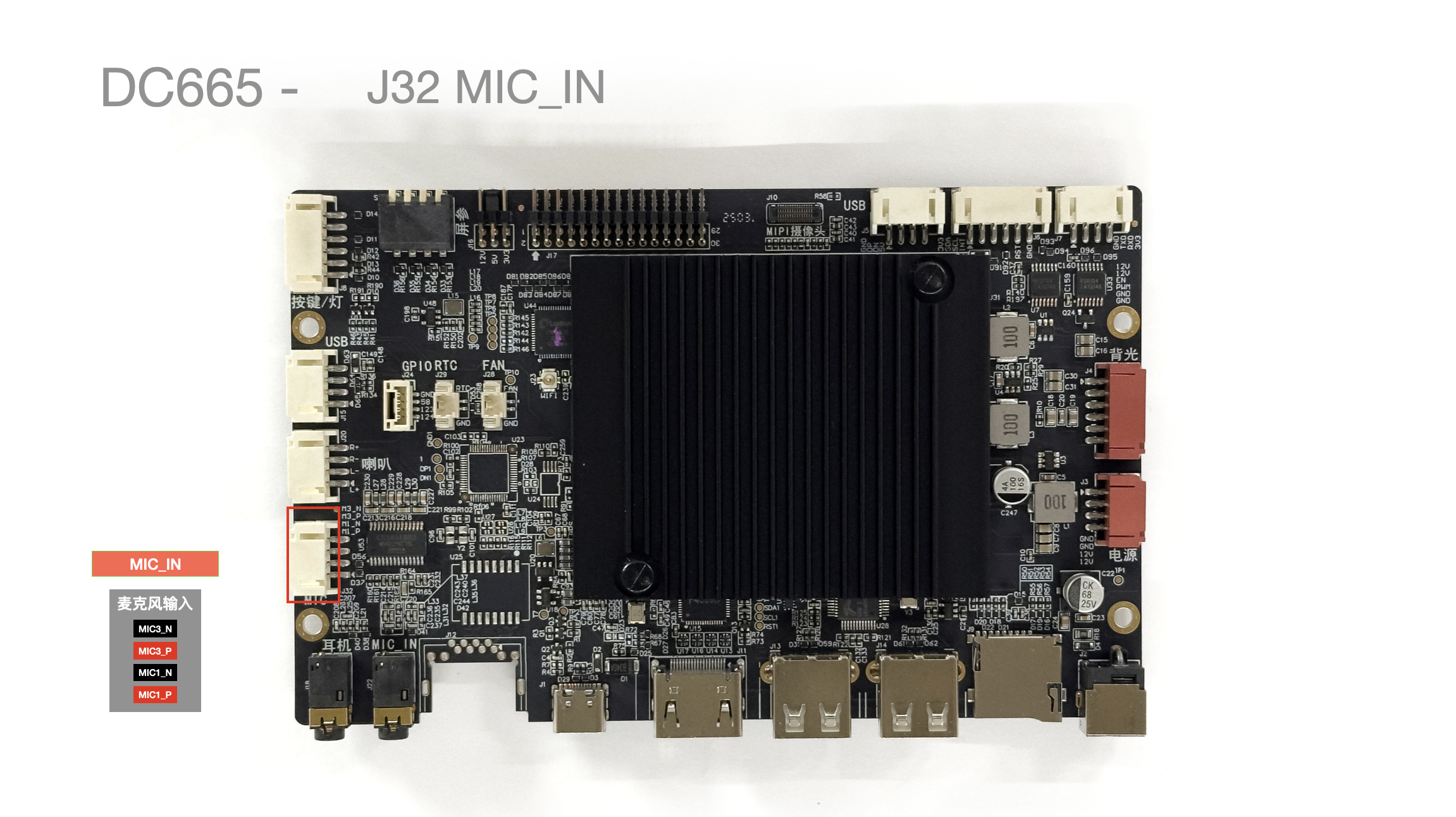

J32 MIC 麦克风输入​


引脚号引脚描述配线颜色 (参考)
1MIC1_P红色
2MIC1_N黑色
3MIC2_P红色
4MIC2_N黑色

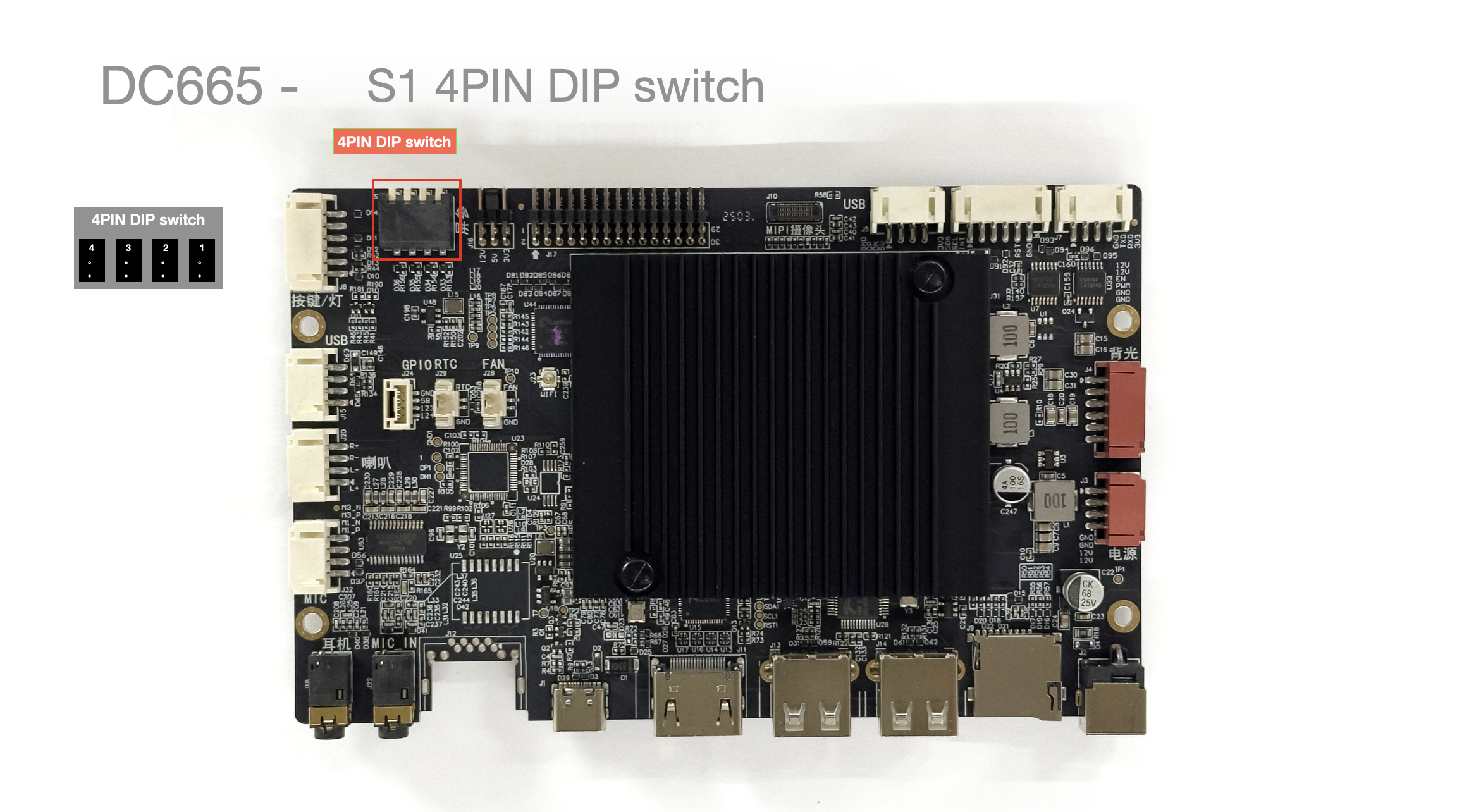

S1 DIP 拨码​


  • 器件型号: DSPV04LSGET,拨码开关-侧拨琴键-贴片-2.54mm-4 位-DSPV04LSGET
拨码序号名称状态（上/下）对应功能备注
1TAG_DATA_FORMAT向上/按下JEIDA屏幕颜色异常
2TAG_PORT_WASP向上/按下1屏幕出现条纹
3TAG_COLOR_DEPTH向上/按下DEPTH_6BIT屏幕上有色差
4背光极性调节向上/按下极性反转亮度调高但亮度降低

往PCB处按压为 短接 GPIO

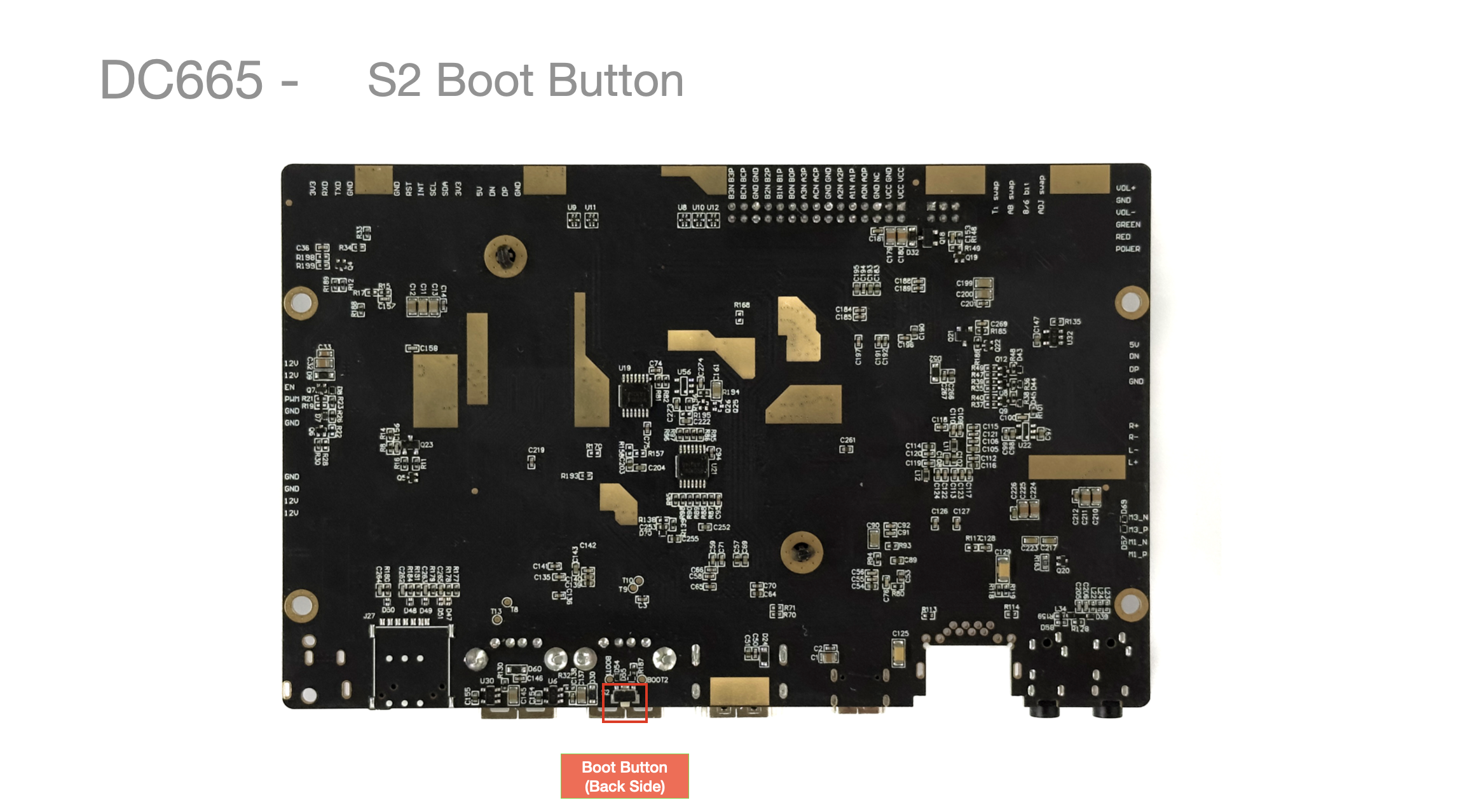

S2 Boot 升级按钮​


开机/通电 按住进入 Loader 升级模式
