DC690H 提供了丰富的接口，具体如下图:
整机接口定义
整机接口

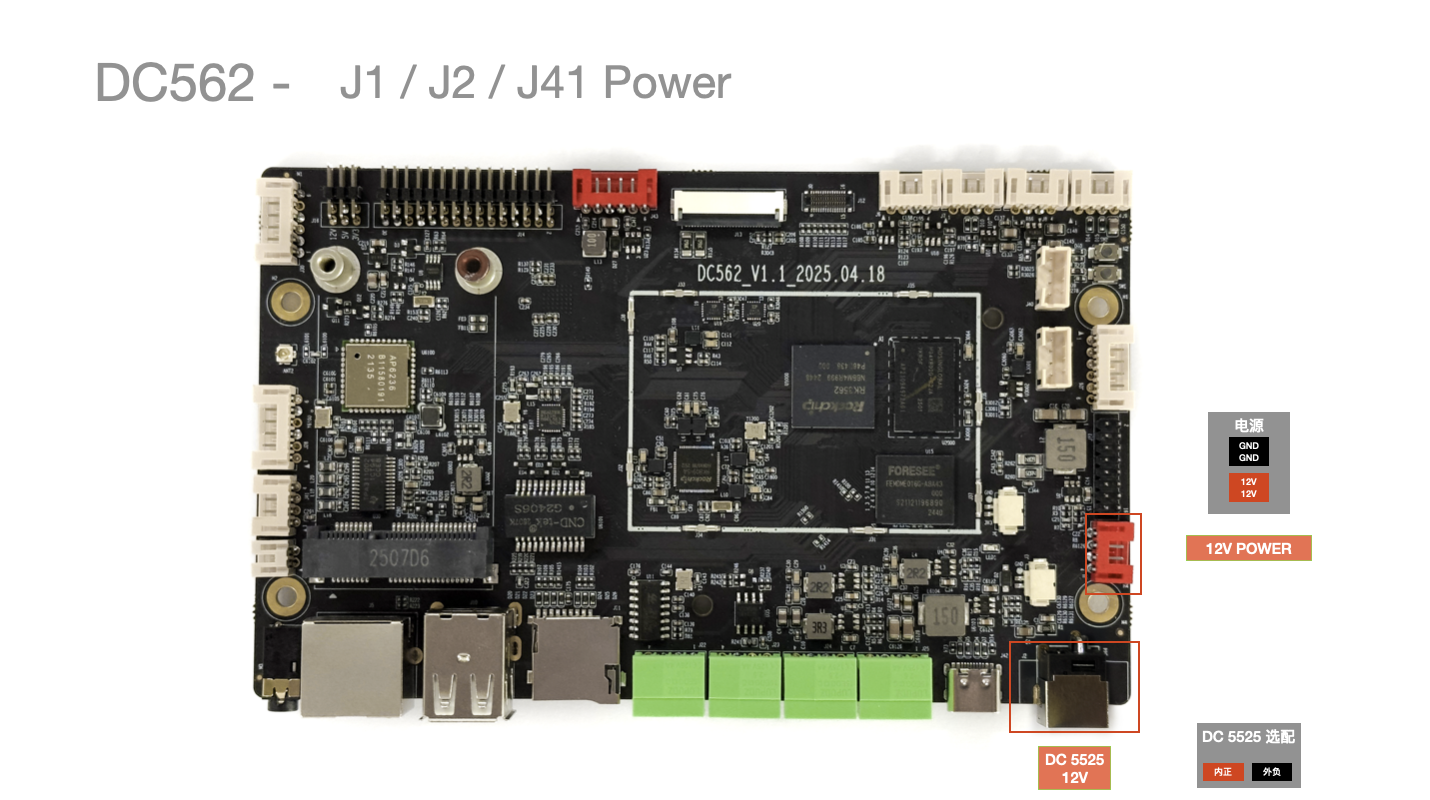

J1 电源
连接方法
接口定义
| J1 引脚号 | 引脚描述 | 配线颜色 (参考) | 备注 |
|---|
| 1 | 24V | 红色 | 工作电压 12-24V |
| 2 | 24V | 红色 | 工作电压 12-24V |
| 3 | GND | 黑色 | 接地 |
| 4 | GND | 黑色 | 接地 |
接入 12-24V 电源即可
J2/J41 DC 5525 座子选配: 默认未安装
实测功率
-
测试方法:
-
刷入默认的 Android 固件
-
正常通电，解锁屏幕不做任何其他操作
-
仅测量主板供电，背光未接通。
| 状态 | 电压 | 电流 | 功率 | 备注 |
|---|
| 正常开机未接屏幕 | 12.4V | 0.1A | 待机 1.8-2.5W | 测量精度 0.1 仅供参考 |

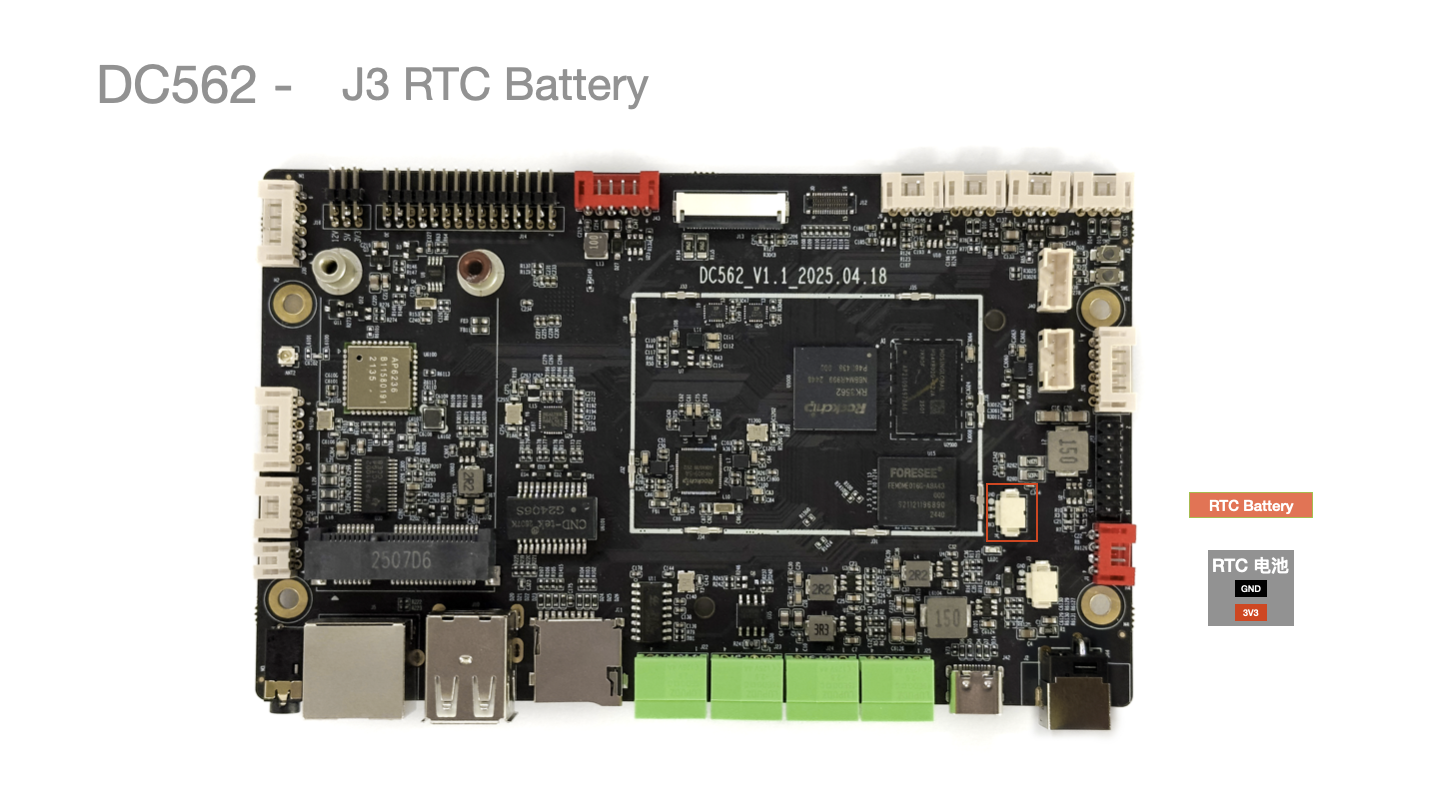

J3 RTC 电池
| 引脚号 | 引脚描述 | 配线颜色 (参考) |
|---|
| 1 | GND | 黑色 |
| 2 | 3V3 | 红色 |

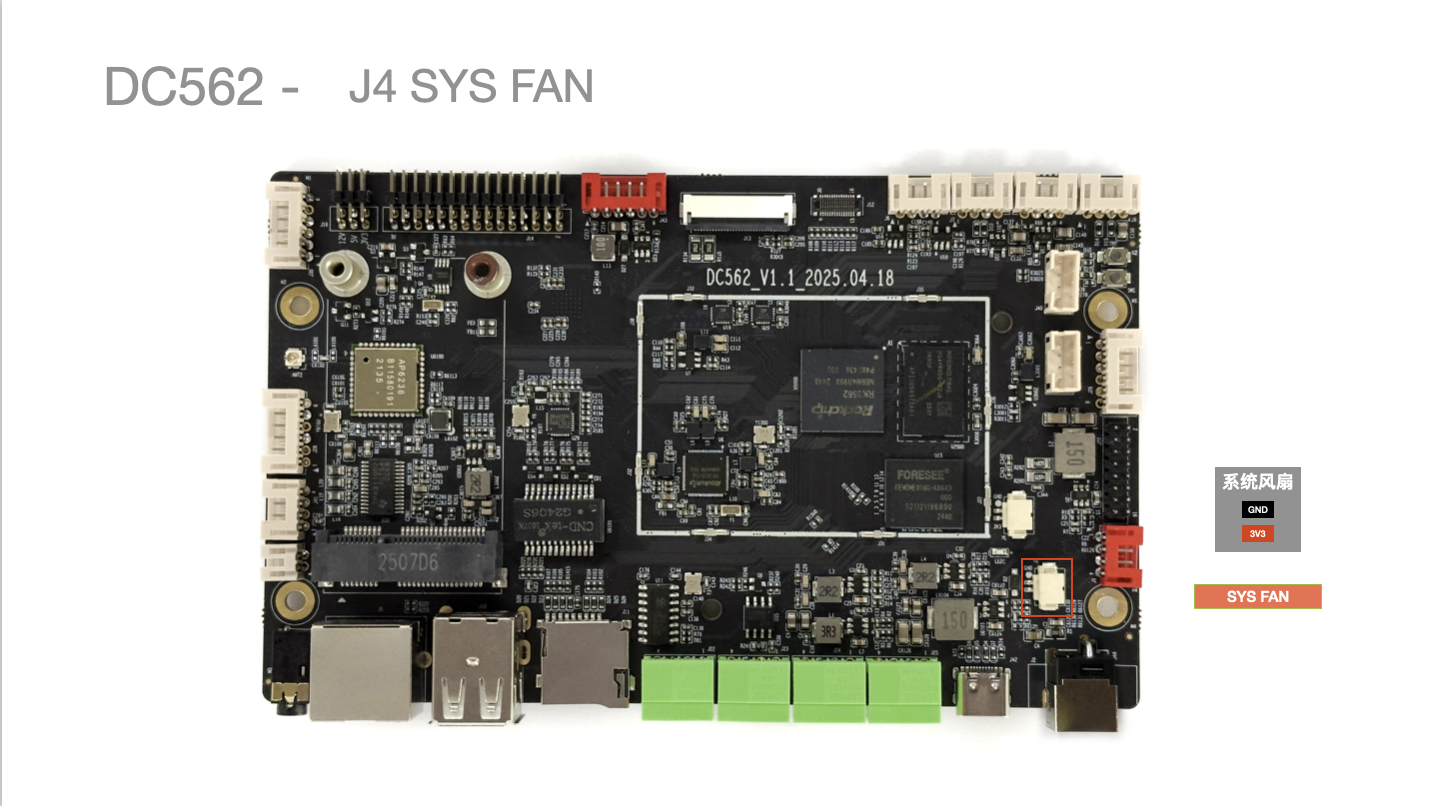

J4 SYS FAN 散热风扇
| 引脚号 | 引脚描述 | 配线颜色 (参考) |
|---|
| 1 | GND | 黑色 |
| 2 | 5V | 红色 |

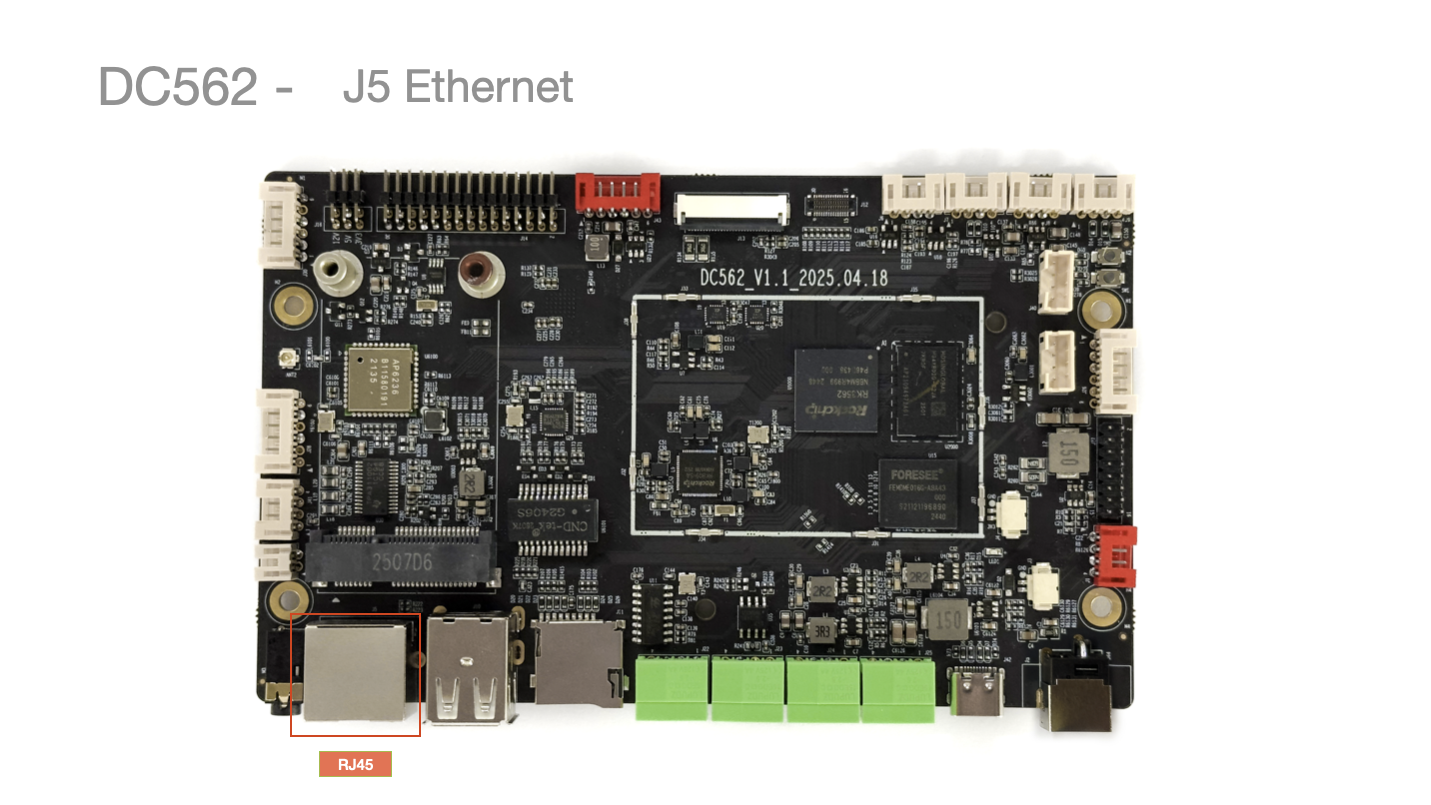

J5 以太网接口
- 自适应千兆以太网，支持 10/100/1000Mbps 自适应

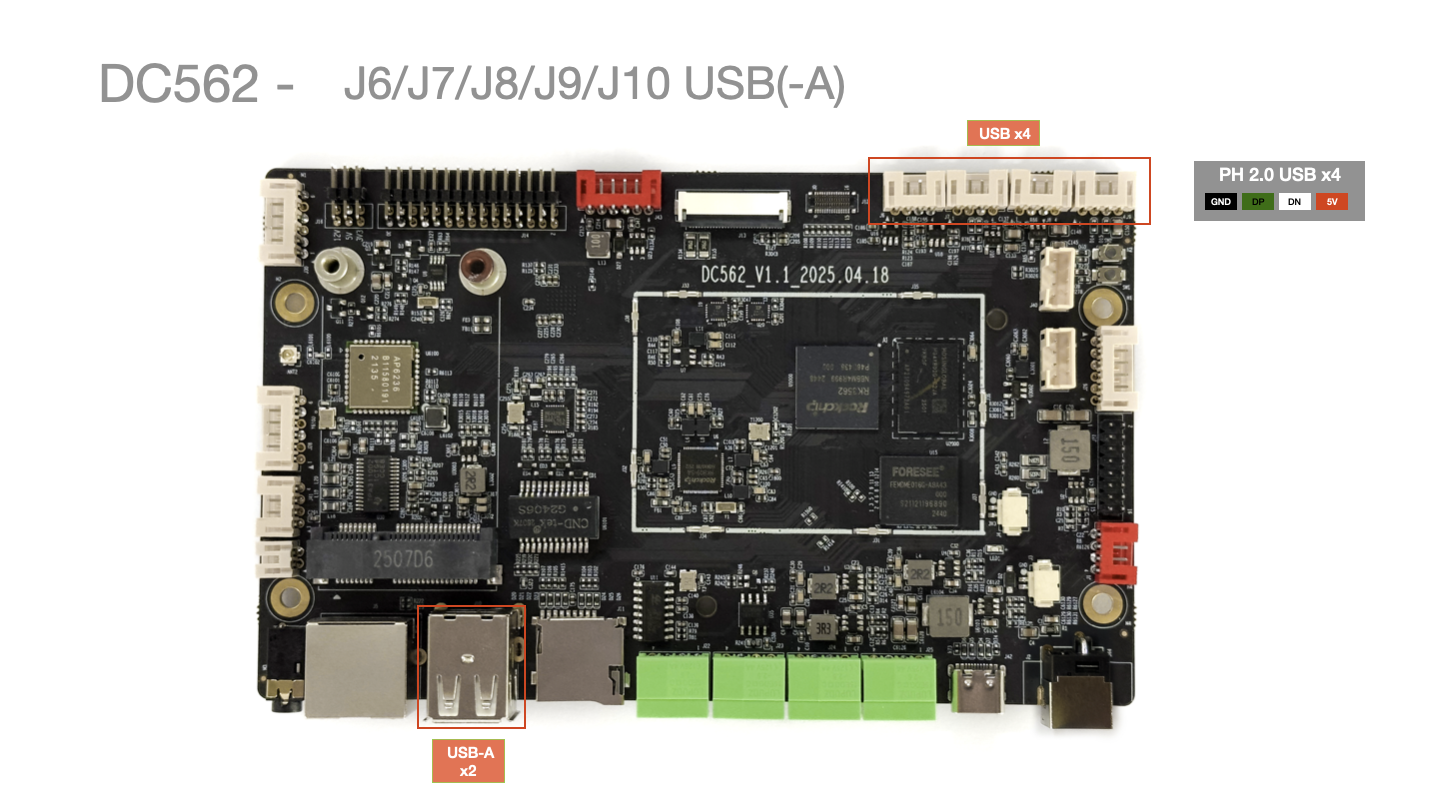

J6/J7/J8/J9 USB 4PIN 接口
| 引脚号 | 引脚描述 | 配线颜色 (参考) | 备注 |
|---|
| 1 | GND | 黑色 | 接地 |
| 2 | DP | 绿色 | |
| 3 | DM | 白色 | |
| 4 | 5V | 红色 | 5V |
J10 USB-A 3.0 接口

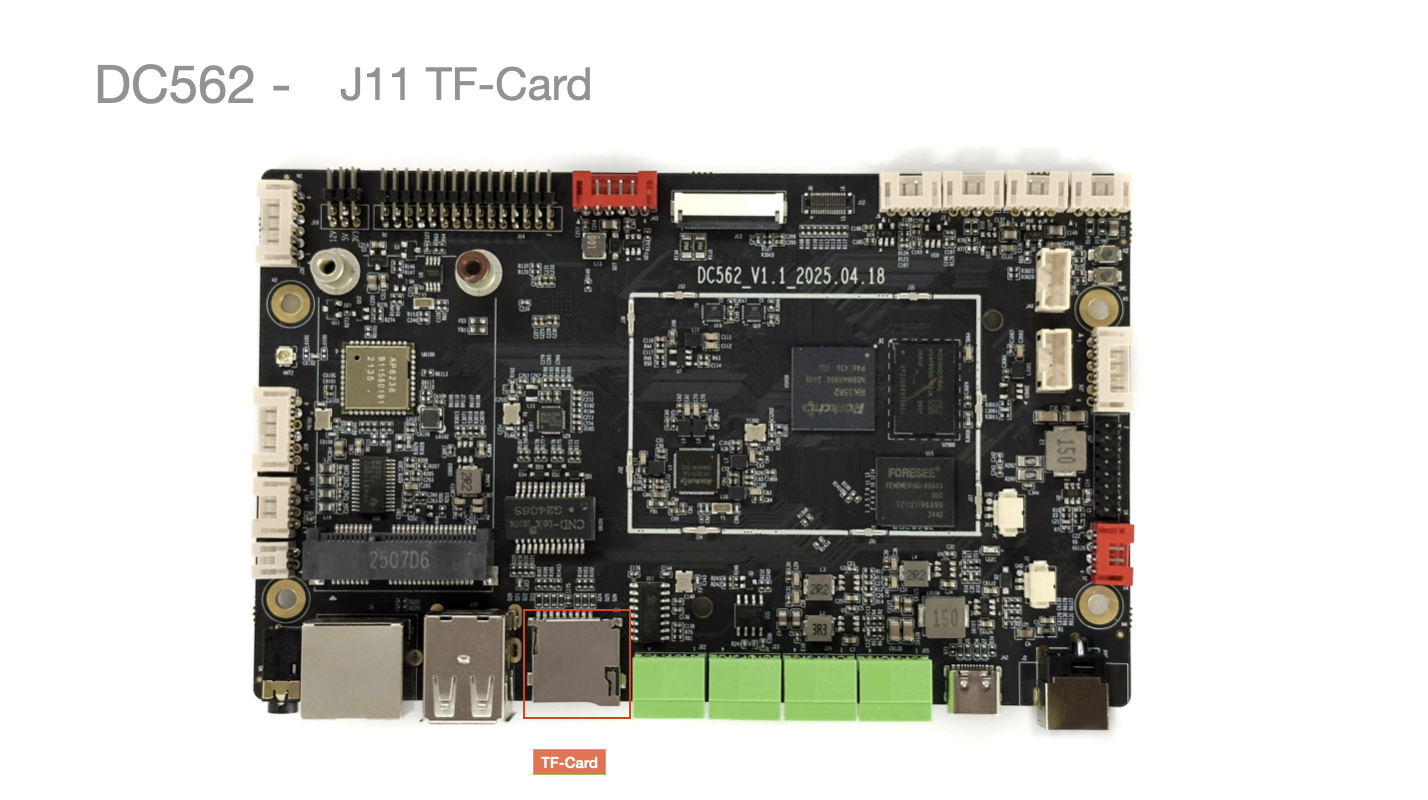

J11 TF-Card 接口
实测最大 256G 理论支持 512G

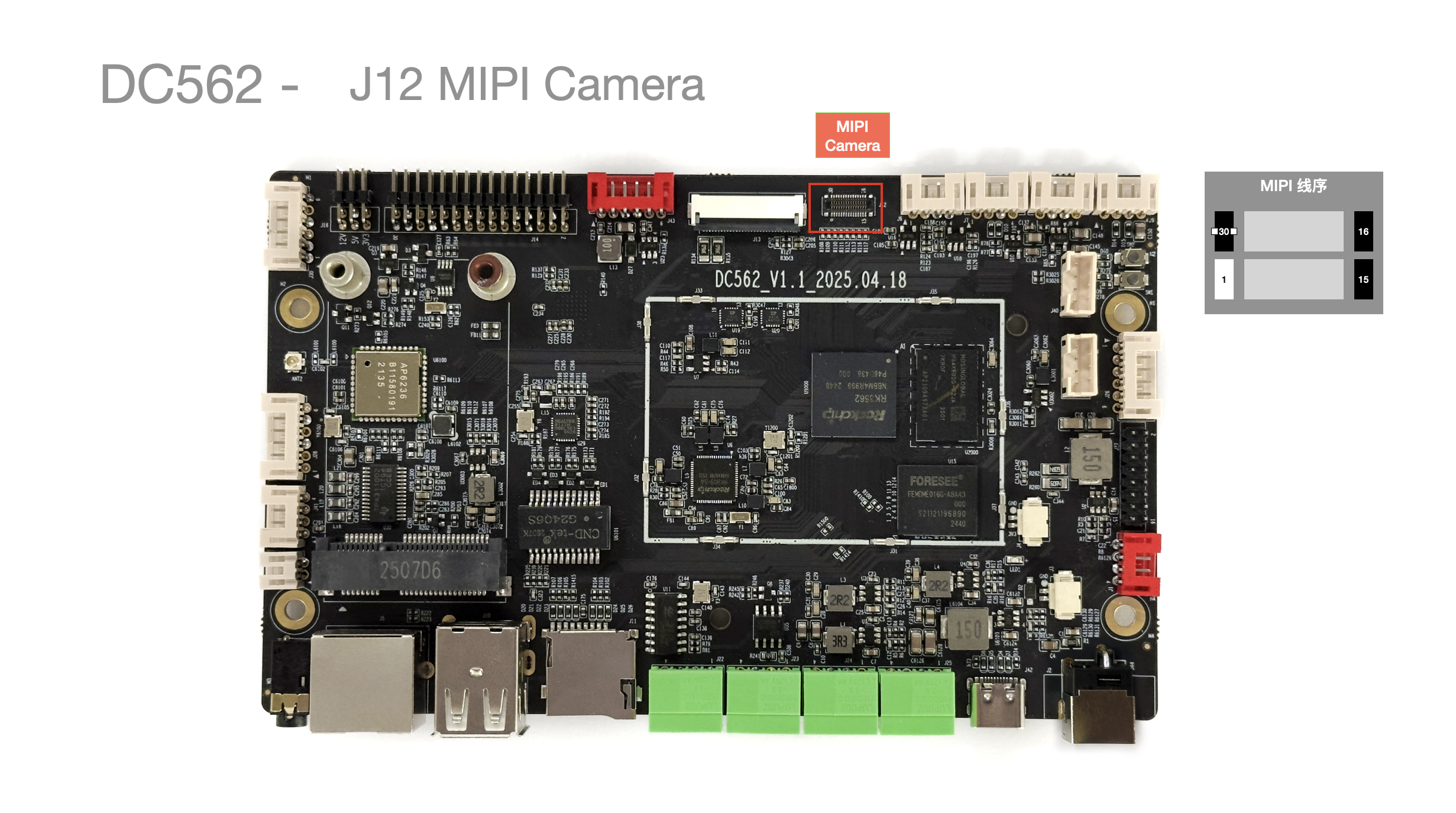

J12 MIPI 摄像头

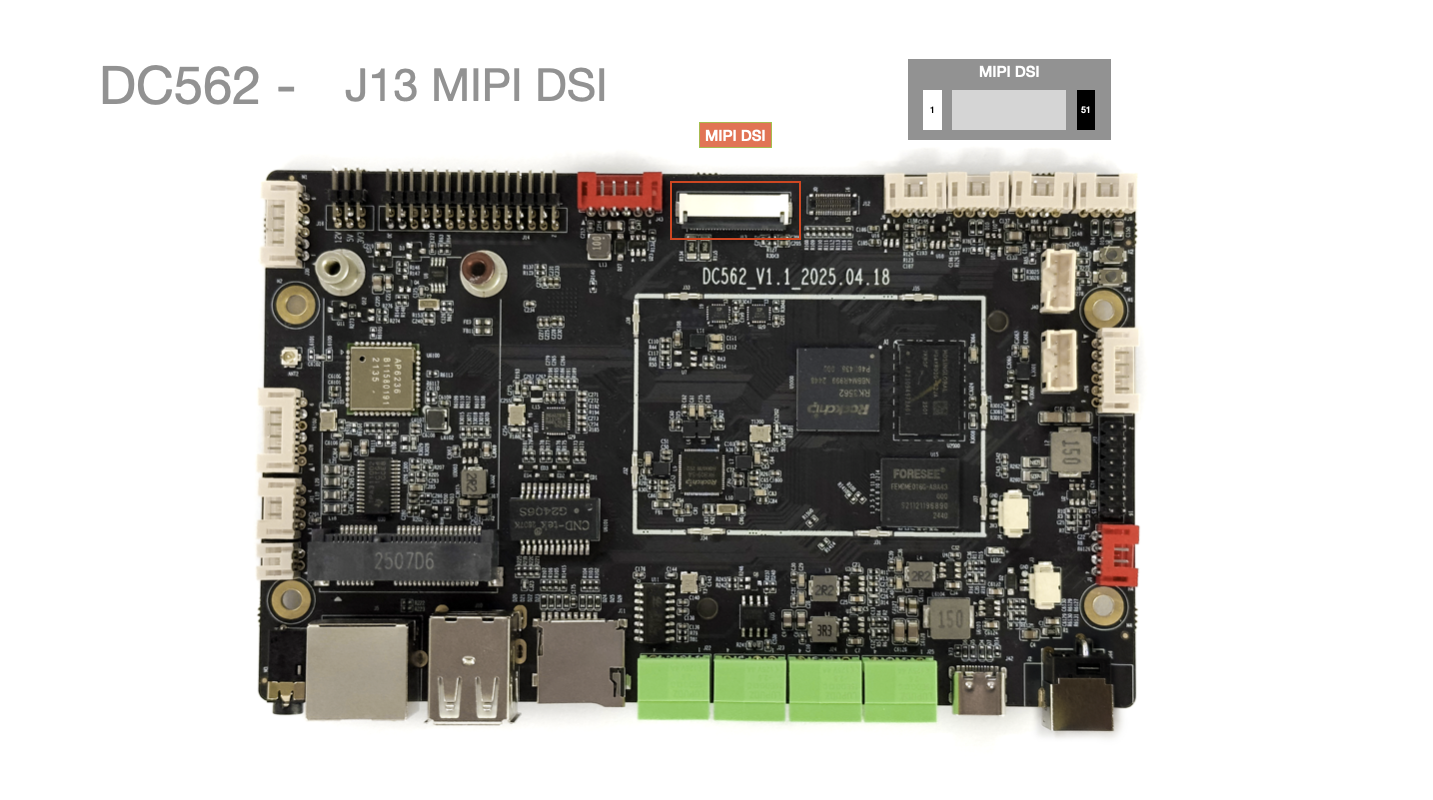

J13 MIPI DSI 屏幕

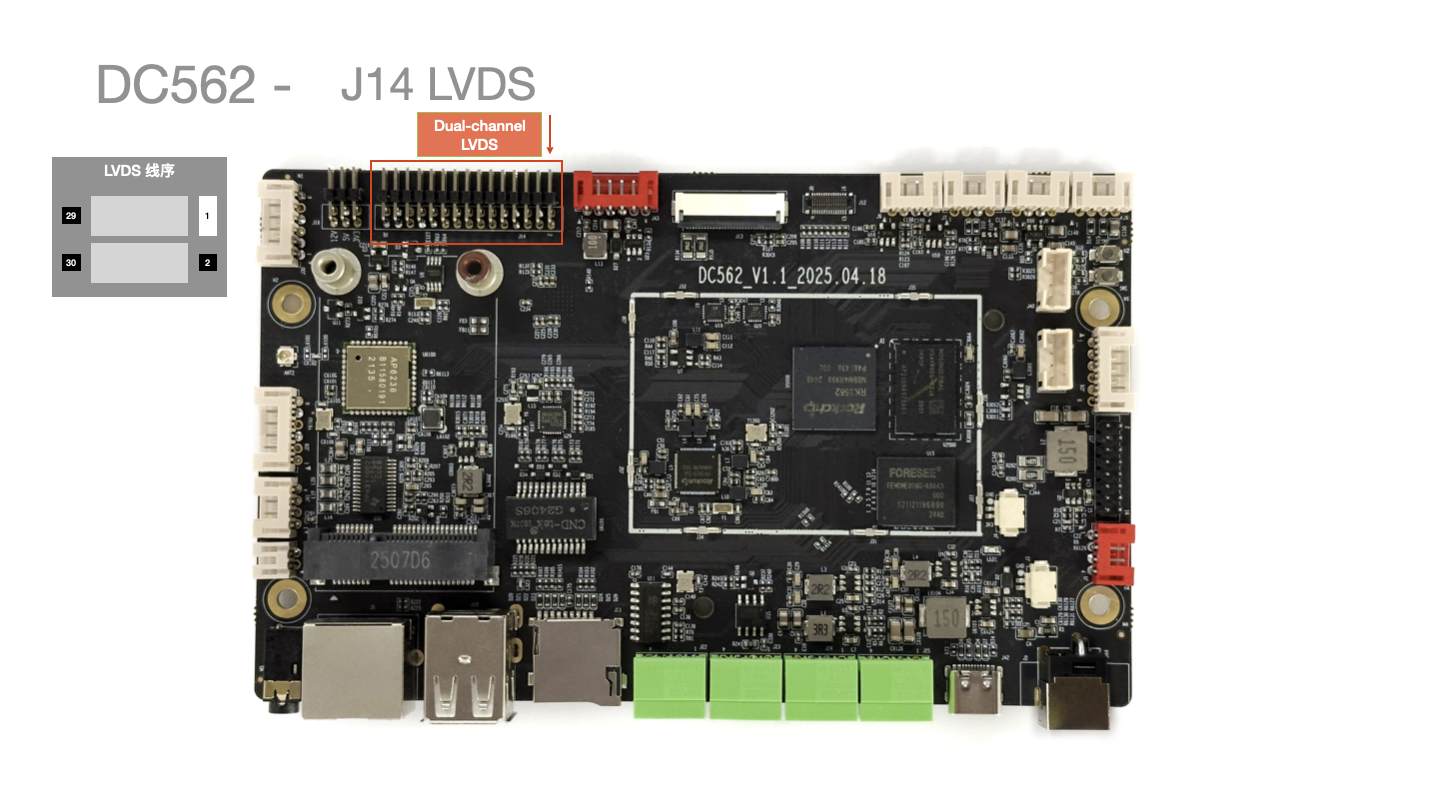

J14 双通道 LVDS
- LCM 接口 Dual Port LVDS 接口，最大分辨率（1920*1080@60fps）

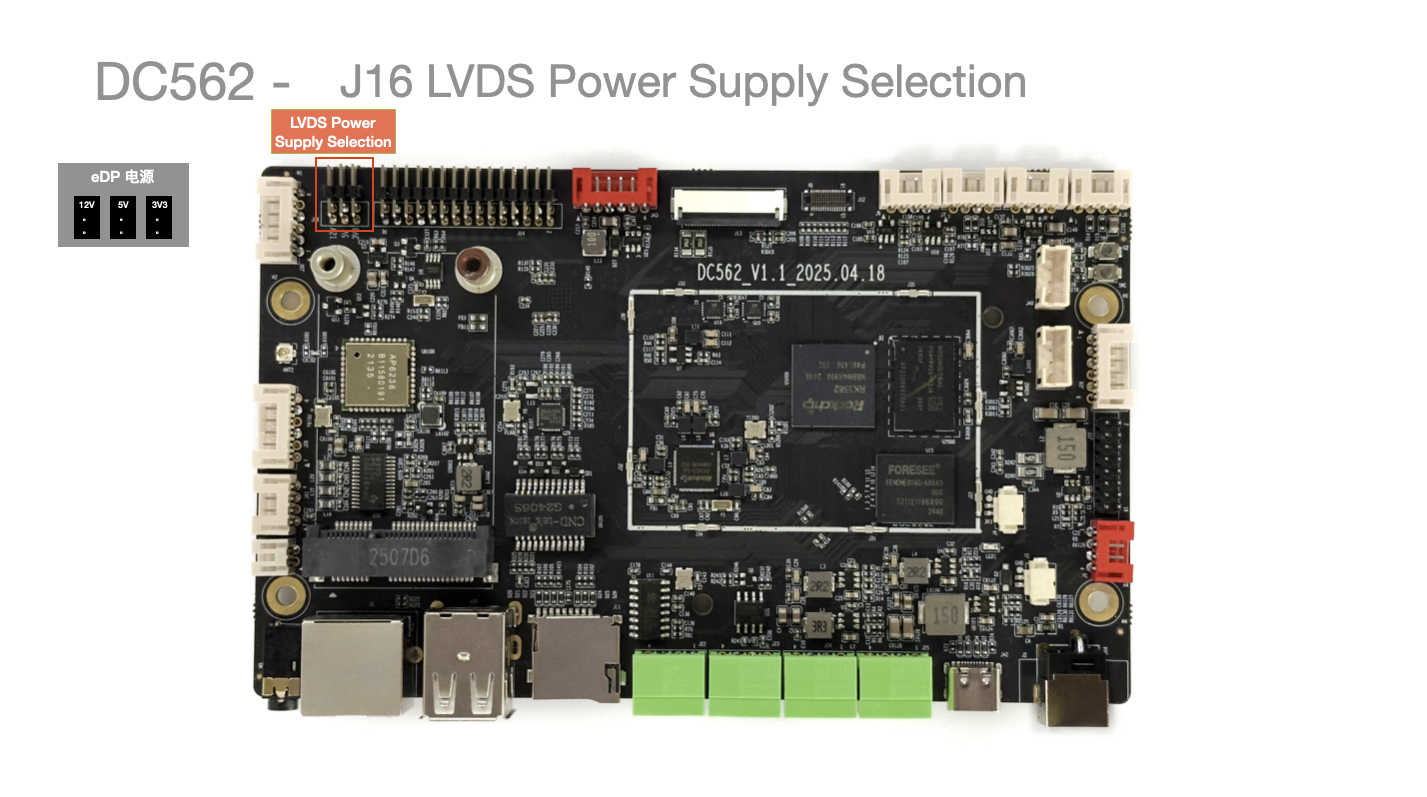

J16 LVDS 电源选择

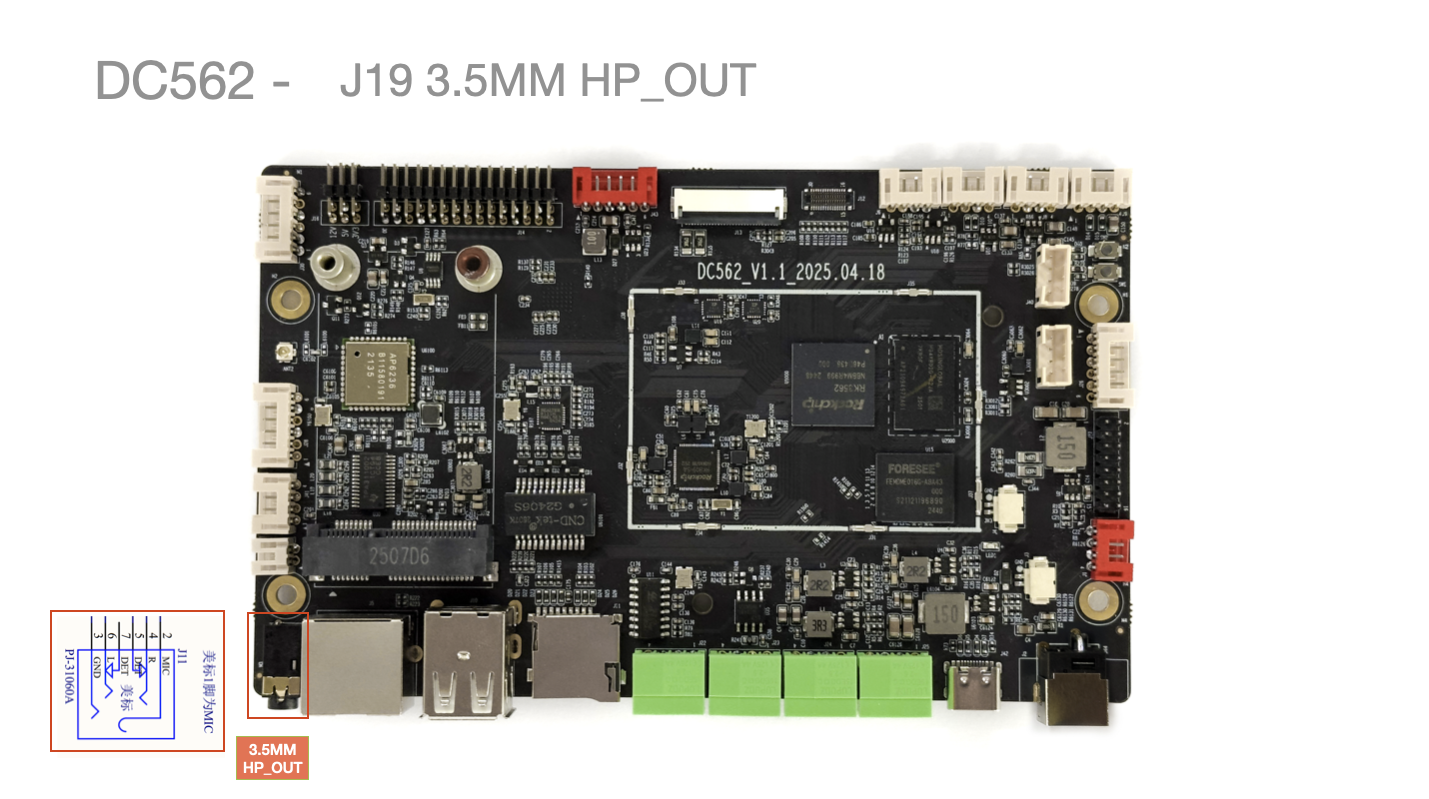

J19 3.5MM 耳机接口
3.5MM 接口: 美标版（CTIA）

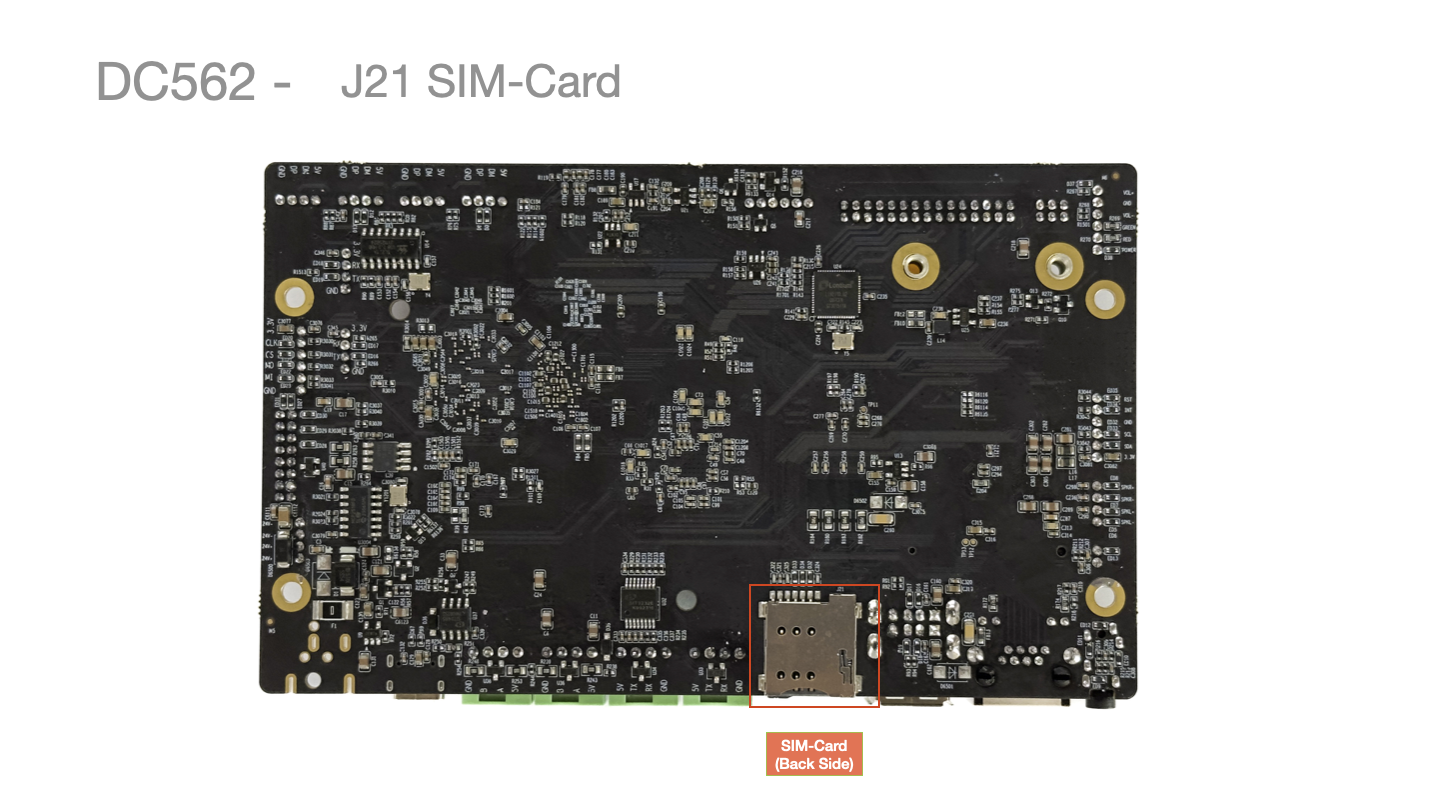

J21 SIM 卡槽
支持标准 SIM 卡

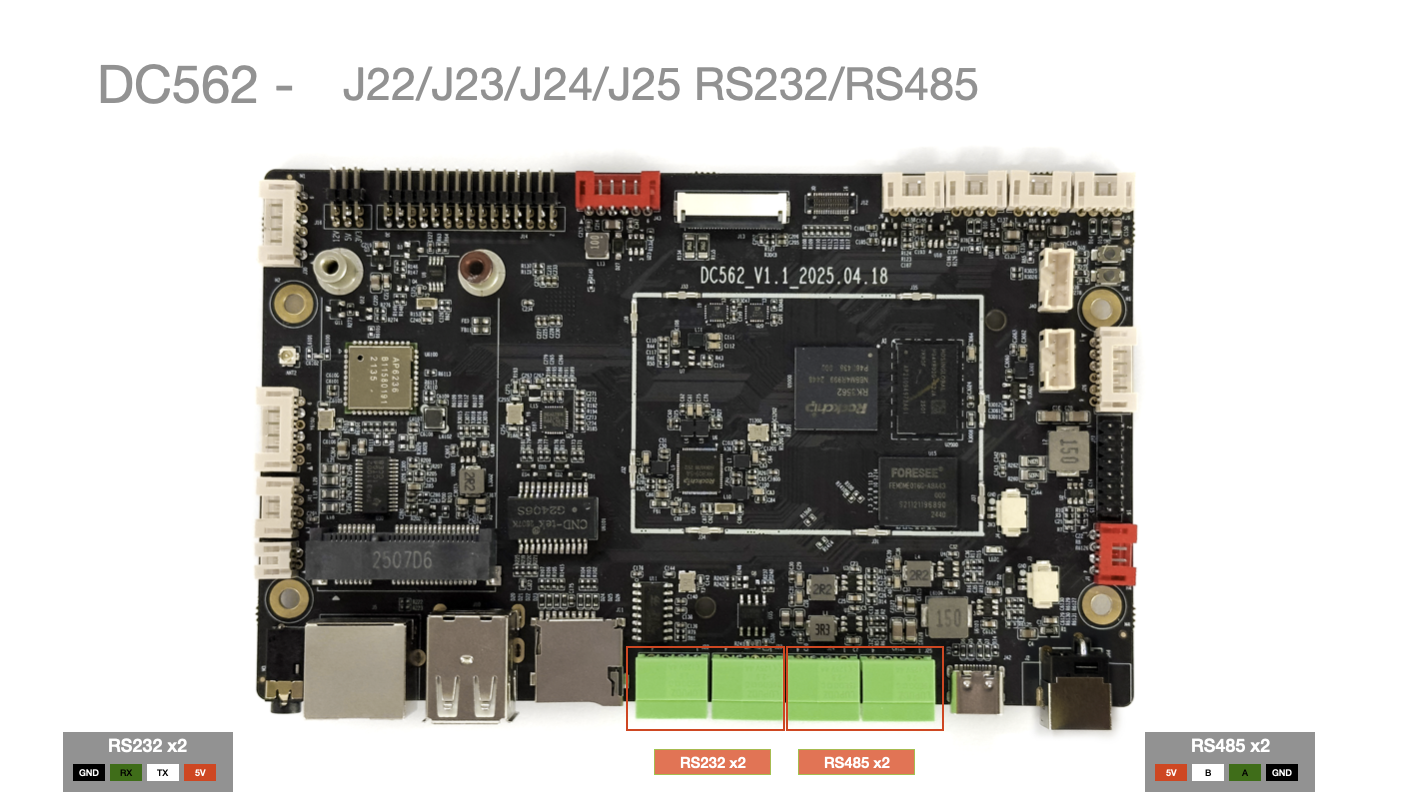

J22/J23 RS-232
| 引脚号 | 引脚描述 | 备注 |
|---|
| 1 | GND | UART 4/7 |
| 2 | RX | UART 4/7 |
| 3 | TX | UART 4/7 |
| 4 | 5V | UART 4/7 |
J24/J25 RS-485
| 引脚号 | 引脚描述 | 备注 |
|---|
| 1 | 5V | UART 8/6 |
| 2 | B | UART 8/6 |
| 3 | A | UART 8/6 |
| 4 | GND | UART 8/6 |

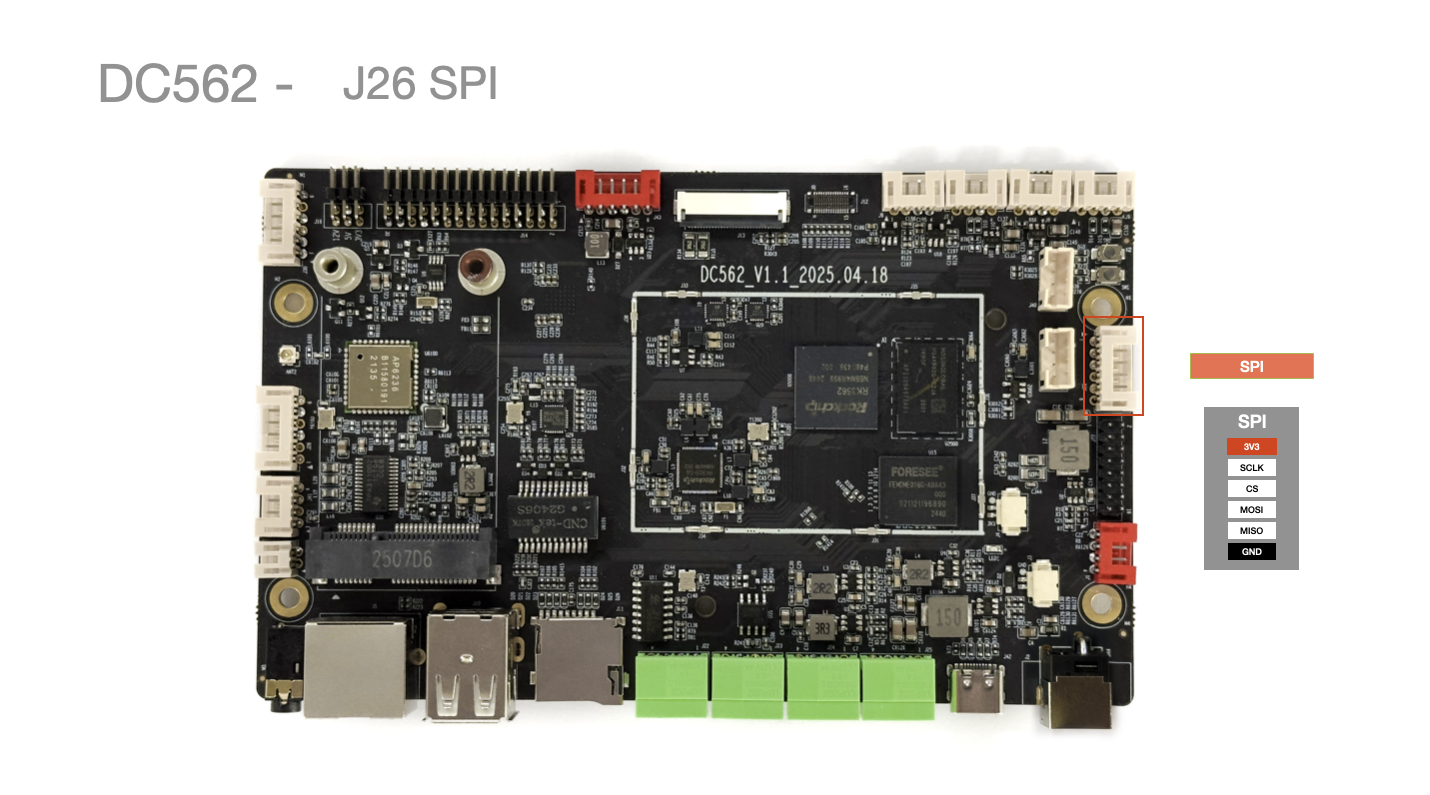

J26 SPI 接口
| 引脚号 | 引脚描述 | 备注 |
|---|
| 1 | 3V3 | SPI1 |
| 2 | SPI_CLK | SPI1 |
| 3 | CS | SPI1 |
| 4 | MOSI | SPI1 |
| 5 | MISO | SPI1 |
| 6 | GND | SPI1 |

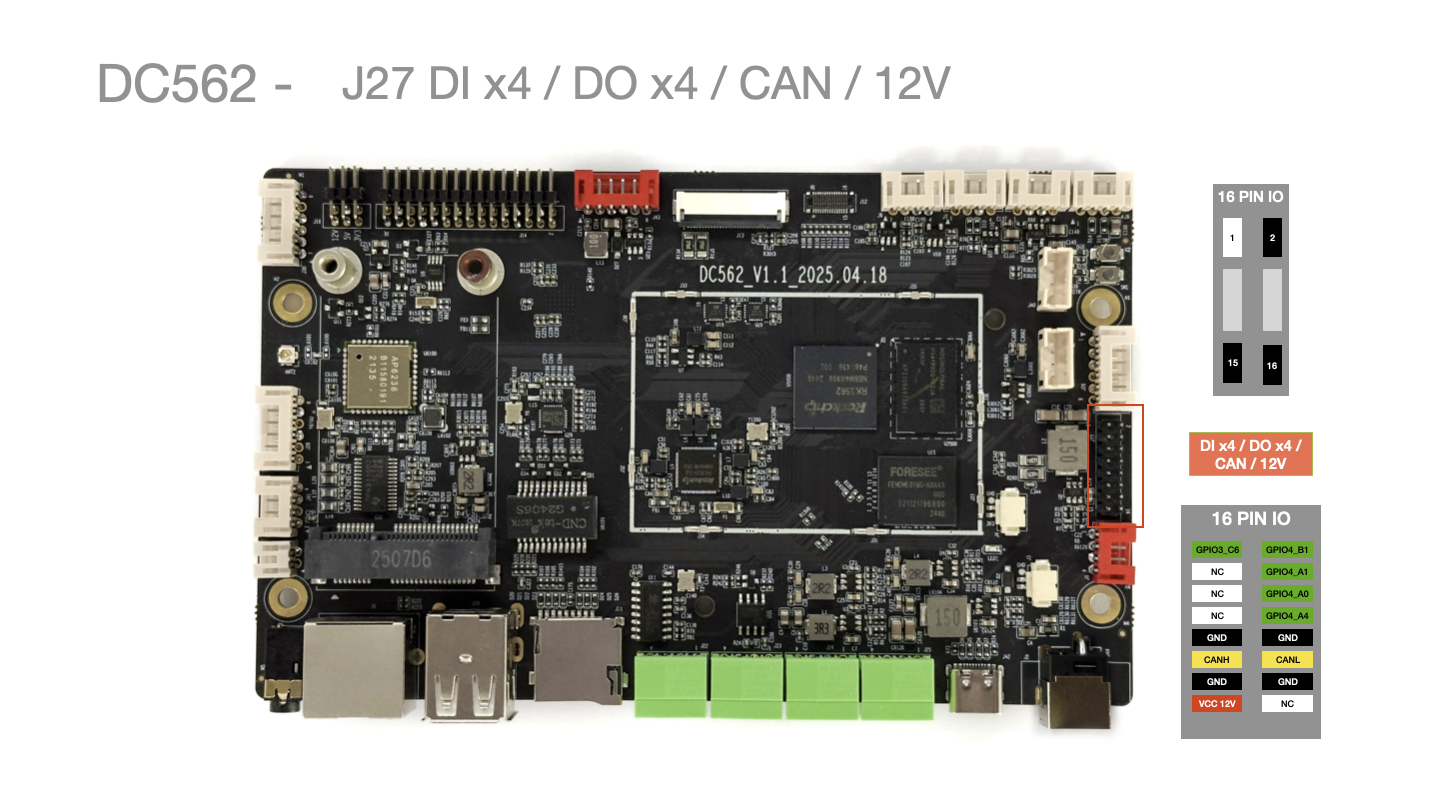

J27 DI x4 / DO x4 / CAN / 12V
| 引脚号 | 引脚描述 | 备注 |
|---|
| 1 | GPIO3_C6 | SPI1 |
| 2 | GPIO4_B1 | SPI1 |
| 3 | NC | SPI1 |
| 4 | GPIO4_A1 | SPI1 |
| 5 | NC | SPI1 |
| 6 | GPIO4_A0 | SPI1 |
| 7 | NC | SPI1 |
| 8 | GPIO_A4 | SPI1 |
| 9 | GND | SPI1 |
| 10 | GND | SPI1 |
| 11 | CANH | SPI1 |
| 12 | CANL | SPI1 |
| 13 | GND | SPI1 |
| 14 | GND | SPI1 |
| 15 | VCC12V | SPI1 |
| 16 | NC | SPI1 |

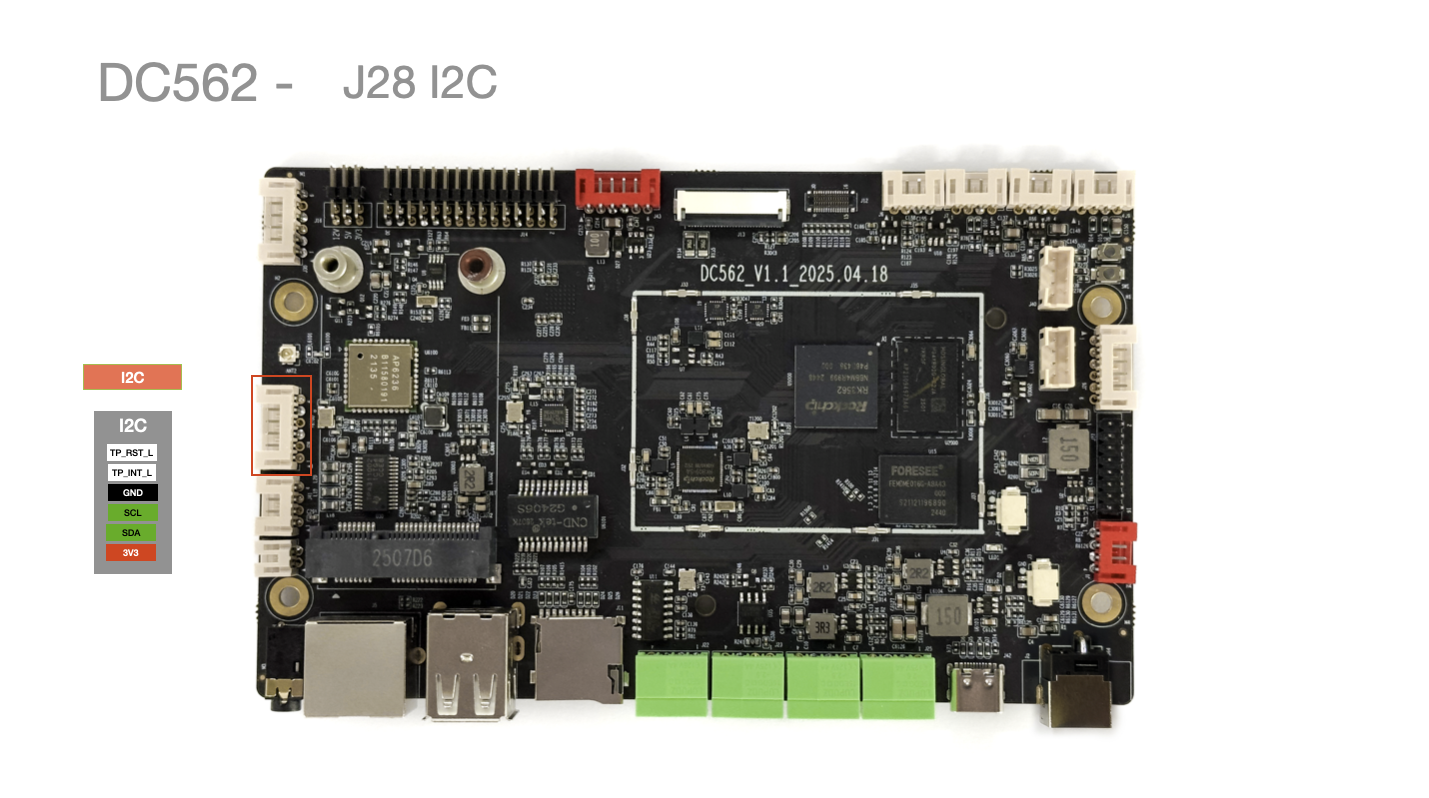

J28 I2C
| 引脚号 | 引脚描述 | 备注 |
|---|
| 1 | 3V3 | IIC2 |
| 2 | SDA | IIC2 |
| 3 | SCL | IIC2 |
| 4 | GND | IIC2 |
| 5 | NC | IIC2 |
| 6 | GPIO4_A0 | IIC2 |

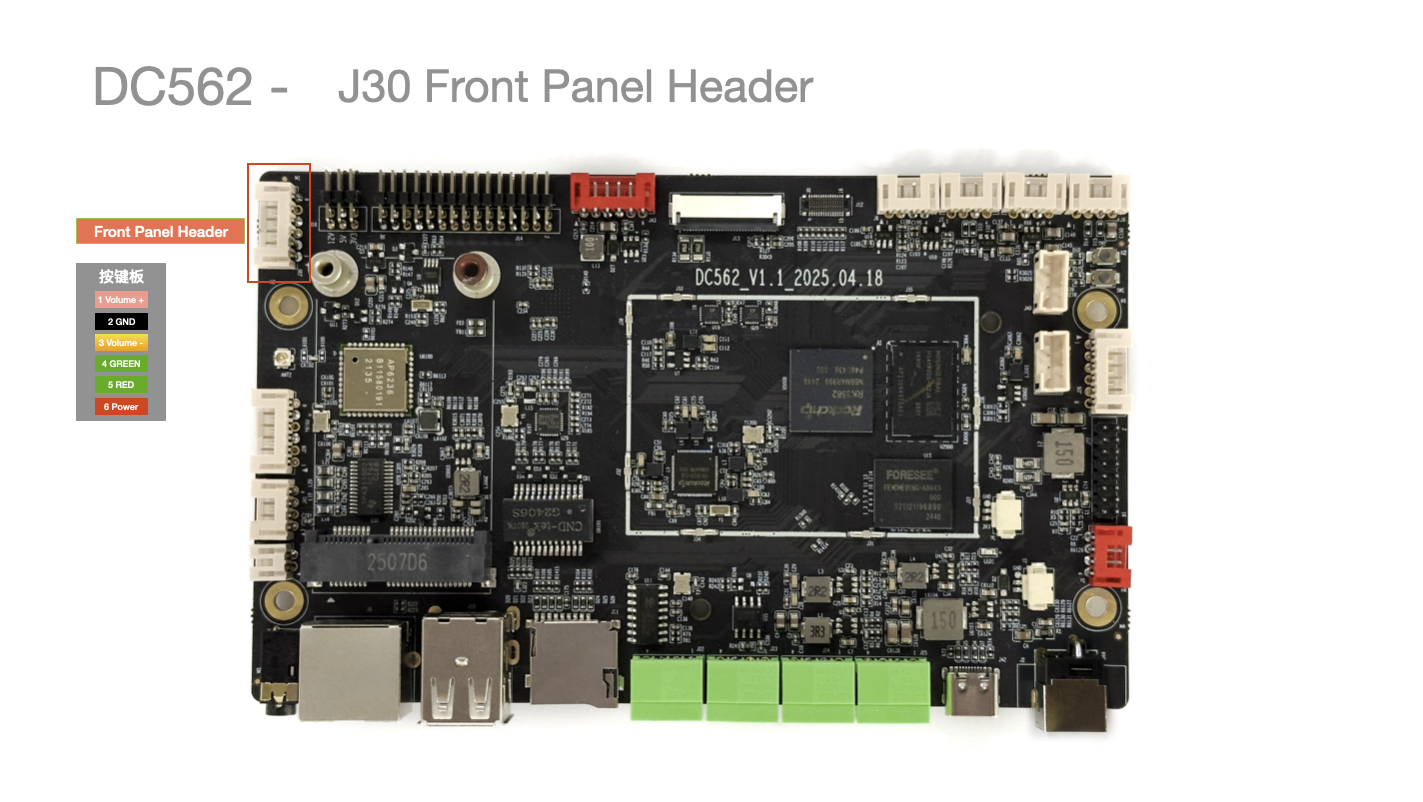

J30 面板按钮接口
| 引脚号 | 引脚描述 | 配线颜色 (参考) | 备注 |
|---|
| 1 | Power | 无 | 短接 5 GND 电源按钮 |
| 2 | LED_R | 无 | 接 5 GND LED_R |
| 3 | LED_G | 无 | 接 5 GND LED_G |
| 4 | Volume + | 无 | 短接 5 GND 音量 - |
| 5 | GND | 黑色 | 接地 |
| 6 | Volume + | 无 | 短接 5 GND 音量 + |

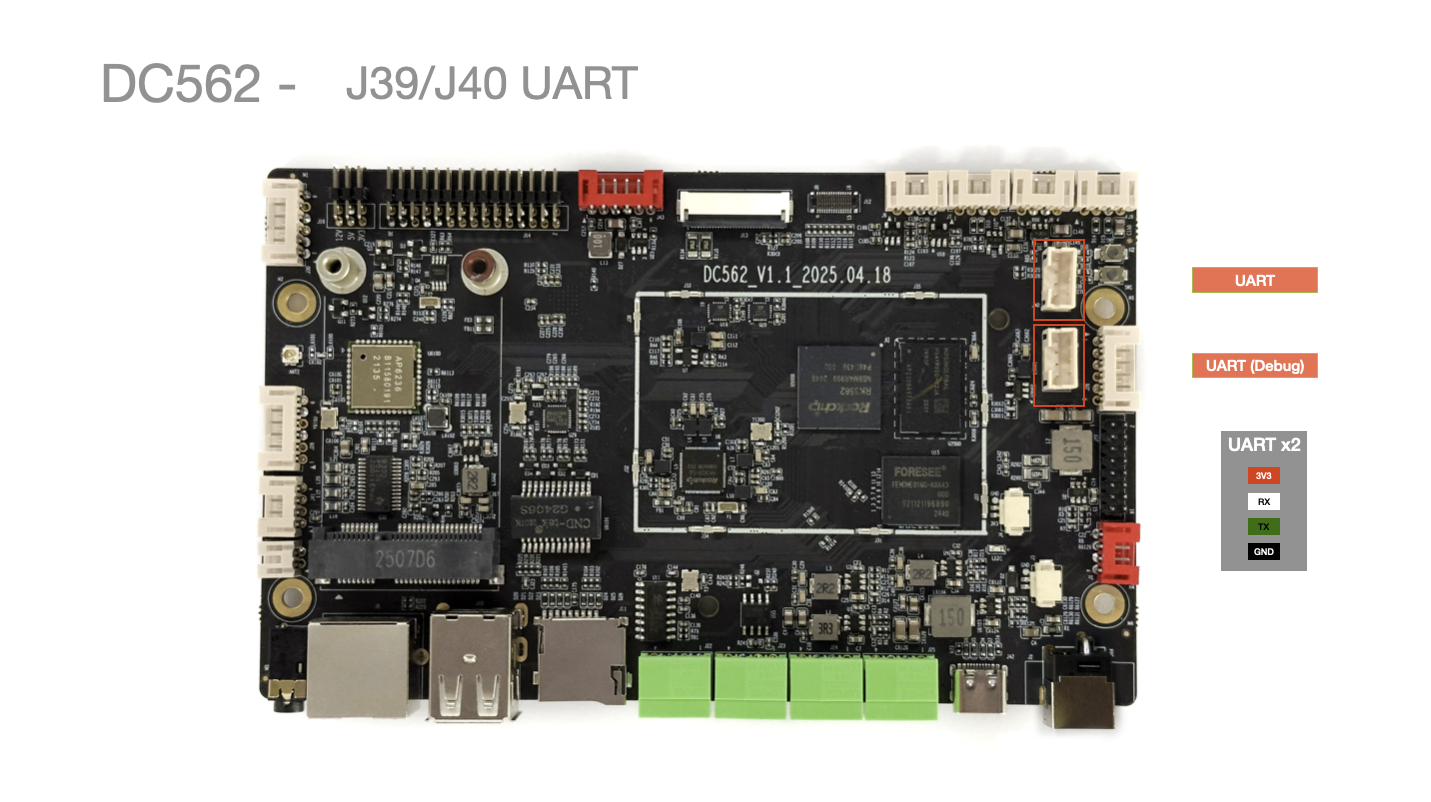

J39/J40 Debug 调试接口
| J39 引脚号 | 引脚描述 | 配线颜色 (参考) | 备注 |
|---|
| 1 | 3V3 | 红色 | Debug |
| 2 | URAT0_RX | 绿色 | Debug |
| 3 | URAT0_TX | 绿色 | Debug |
| 4 | GND | 黑色 | Debug |
| J40 引脚号 | 引脚描述 | 配线颜色 (参考) | 备注 |
|---|
| 1 | 3V3 | 红色 | UART9 |
| 2 | URAT9_RX | 绿色 | UART9 |
| 3 | URAT9_TX | 绿色 | UART9 |
| 4 | GND | 黑色 | UART9 |

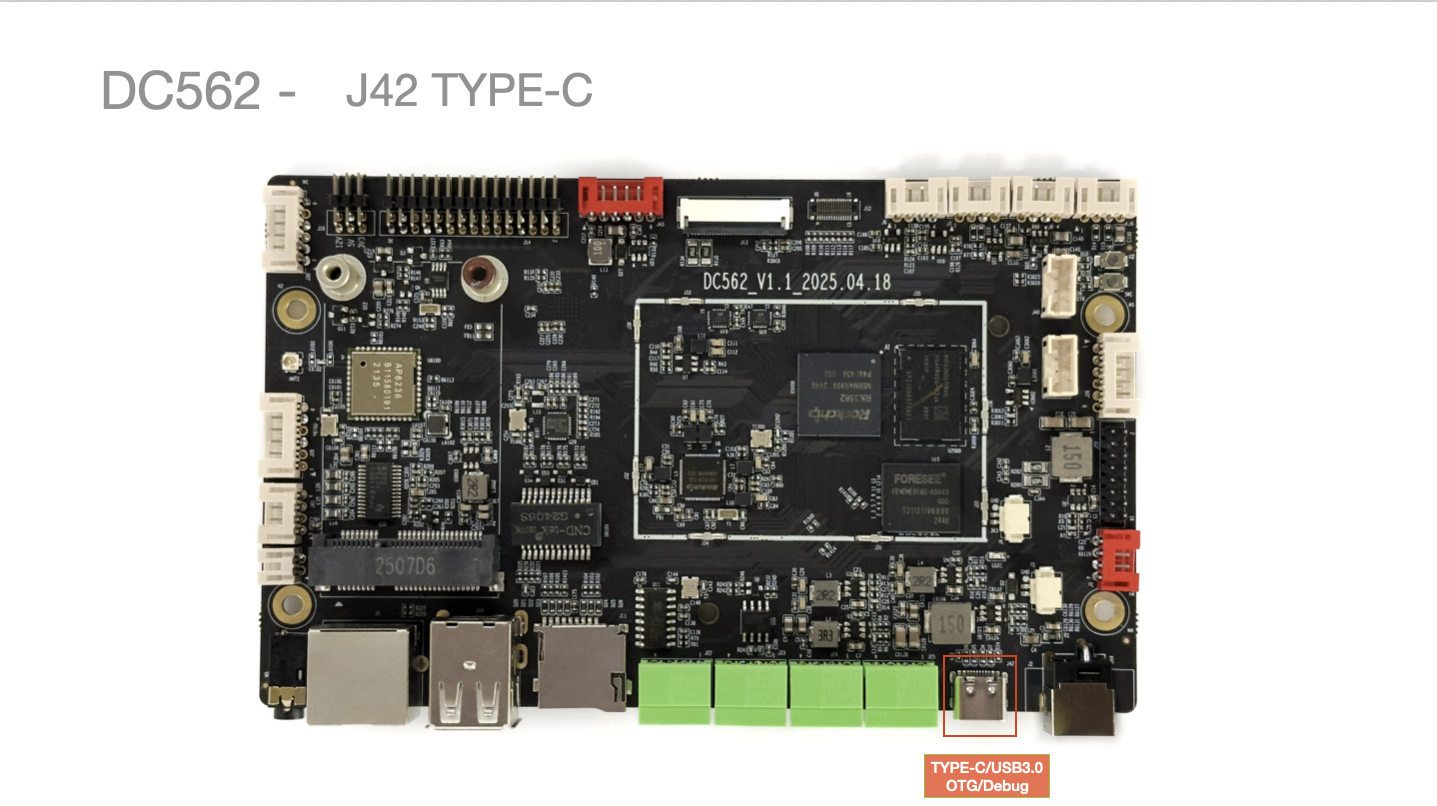

J3 TYPE-C 调试接口
- TYPE-C 接口: 提供 USB3.0 OTG 功能。

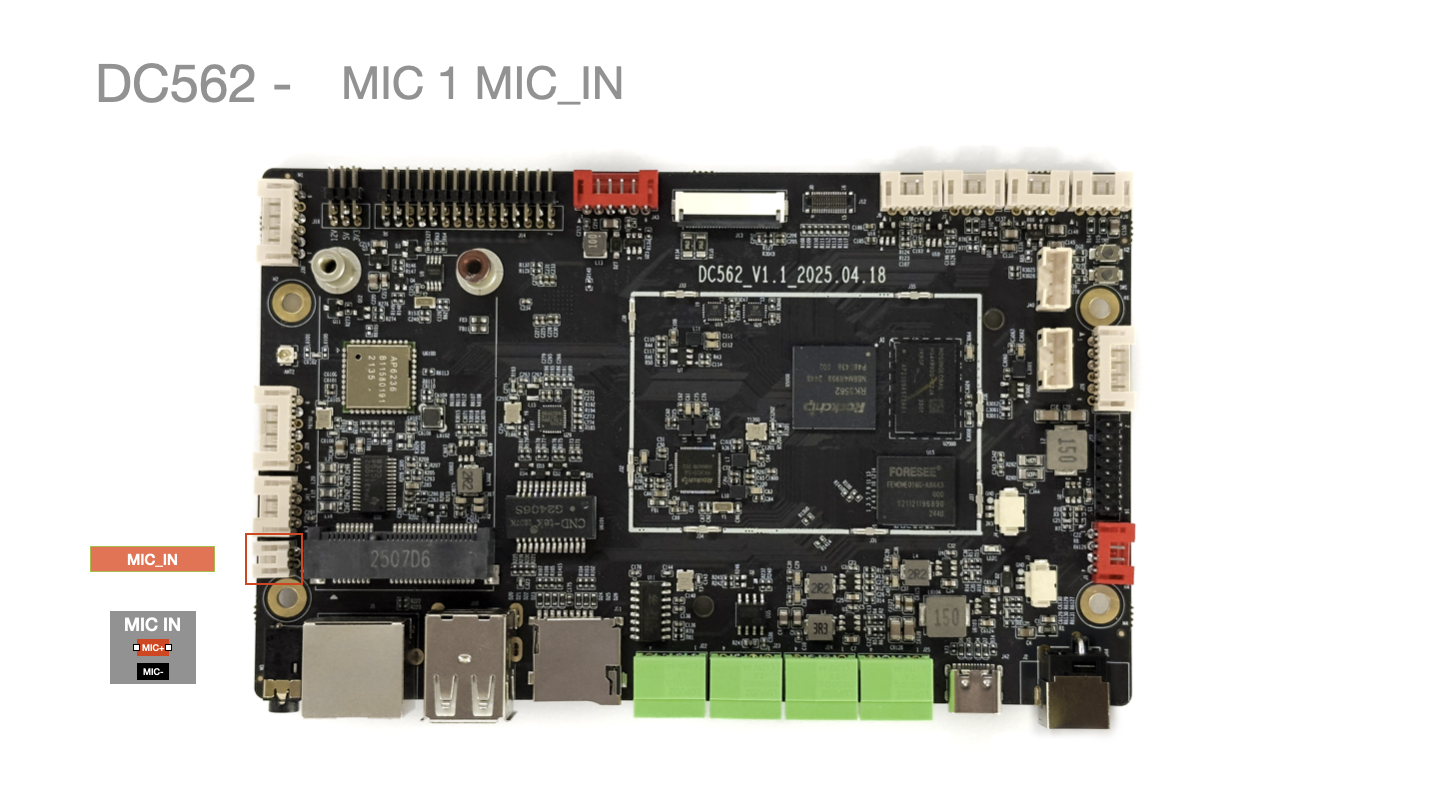

MIC1 2Pin MIC
| 引脚号 | 引脚描述 | 配线颜色 (参考) |
|---|
| 1 | MIC- | 黑色 |
| 2 | MIC+ | 红色 |

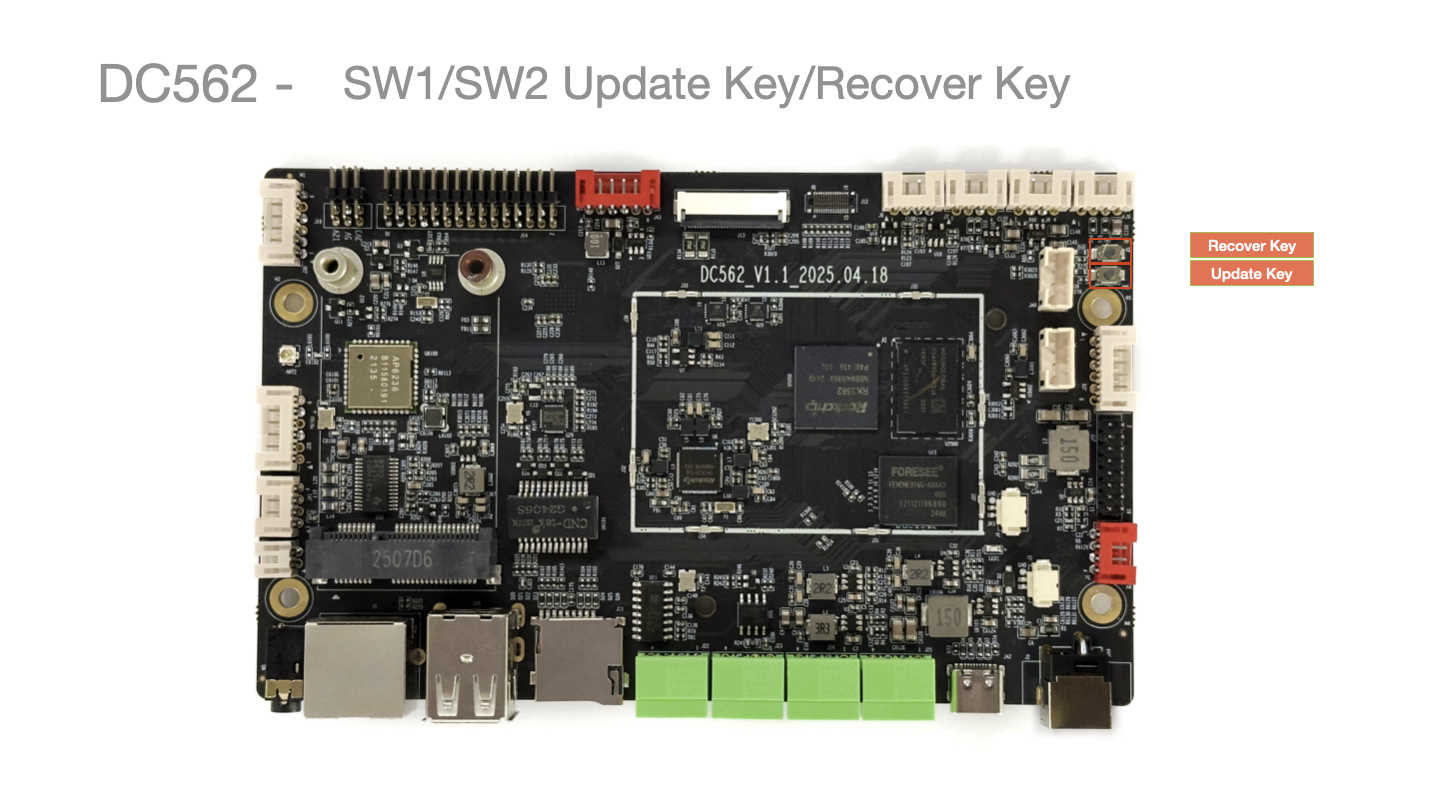

SW01/ SW02 Update Key/Recover Key
