接口定义

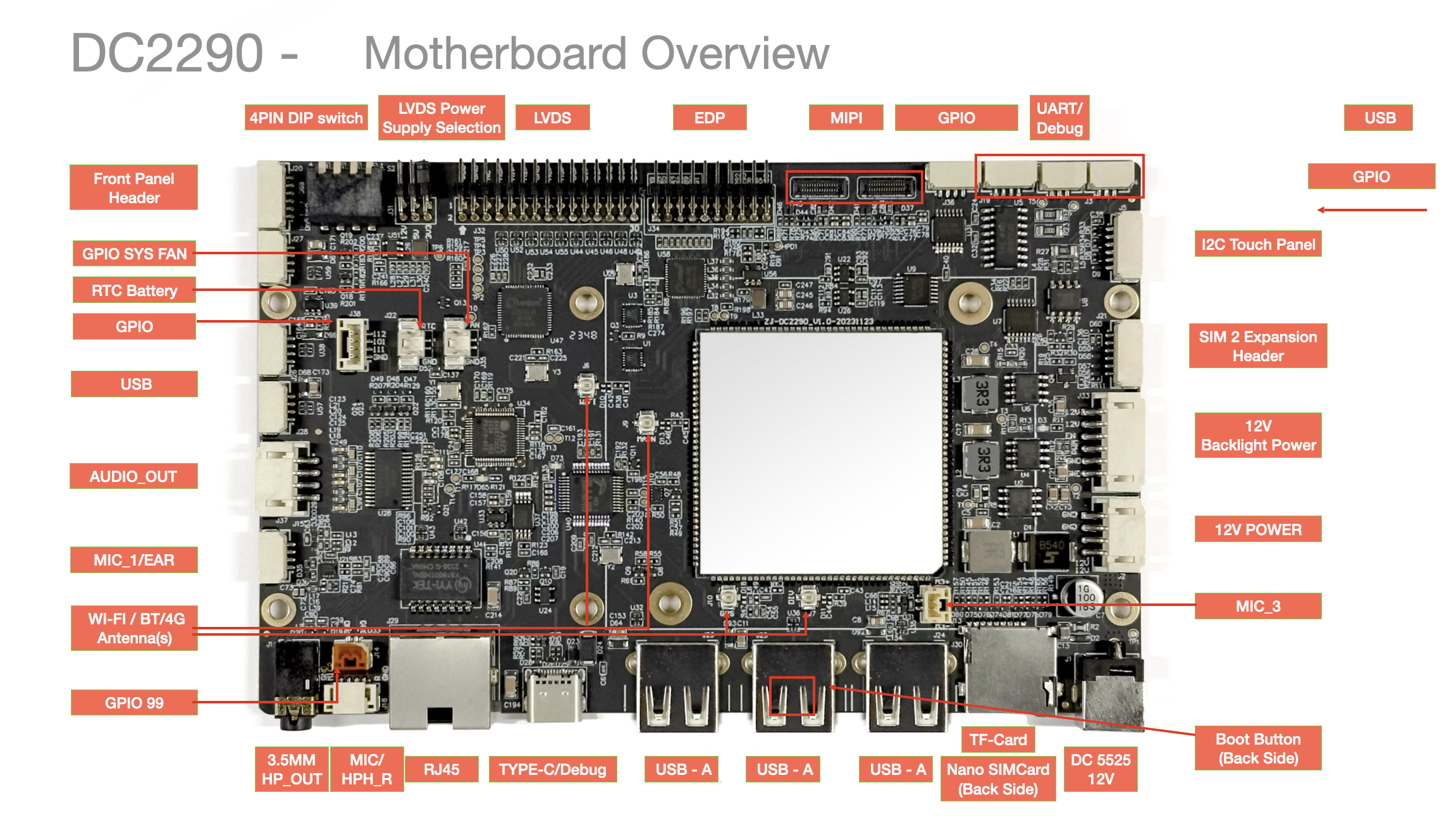

DC2290 提供了丰富的接口,具体如下图:
整机接口定义
整机接口

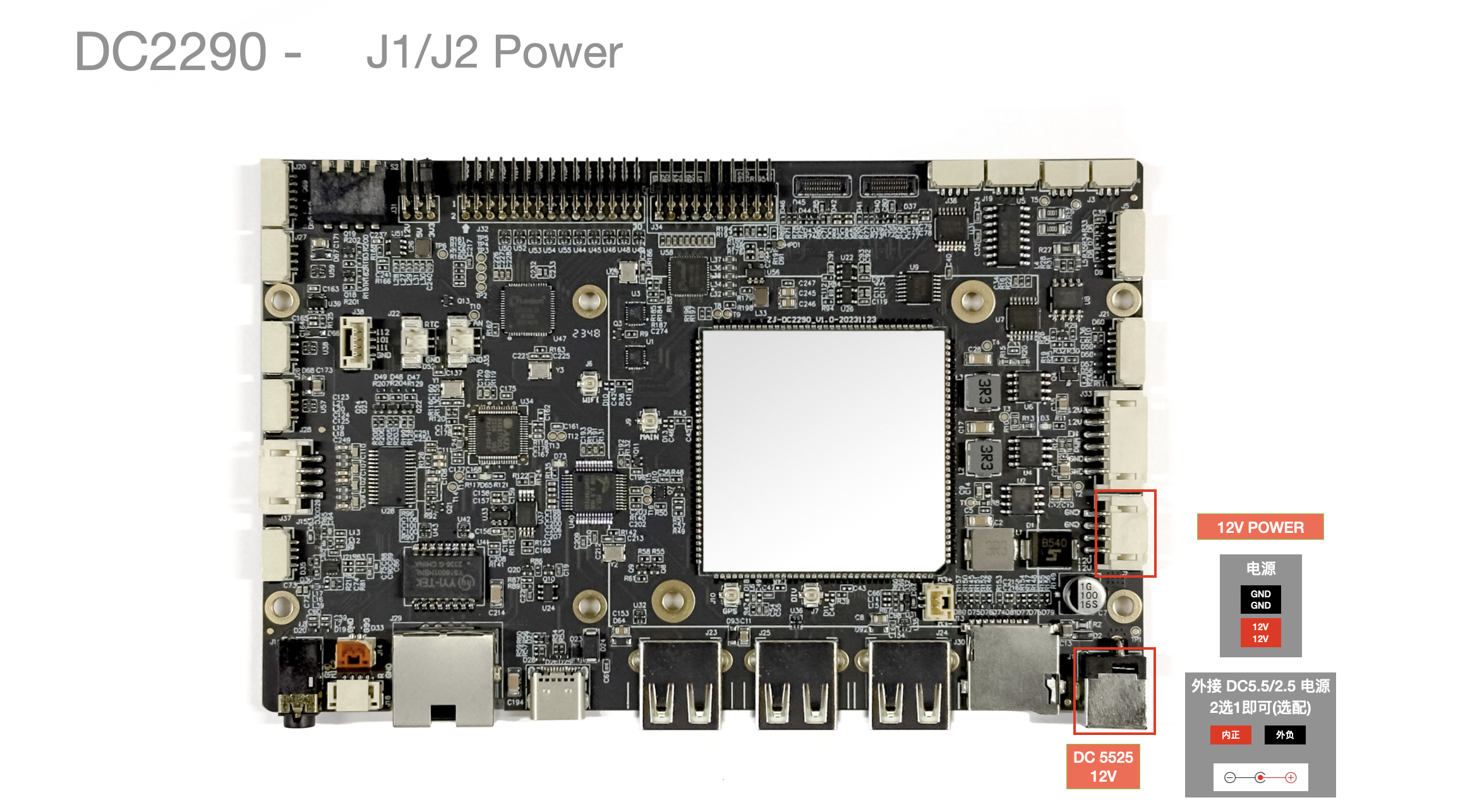

J1/J2 电源
连接方法
接口定义
| 引脚号 | 引脚描述 | 配线颜色 (参考) | 备注 |
|---|---|---|---|
| 1 | GND | 黑色 | 接地 |
| 2 | GND | 黑色 | 接地 |
| 3 | 12V | 红色 | 工作电压 12V |
| 4 | 12V | 红色 | 工作电压 12V |
接入 12V 电源即可
- 支持
DC 12V 4PIN供电座
实测功率
-
测试方法:
-
刷入默认的
Android固件 -
正常通电,解锁屏幕不做任何其他操作
-
仅测量主板供电,背光未接通。
-
| 状态 | 电压 | 电流 | 功率 | 备注 |
|---|---|---|---|---|
| 正常开机未接屏幕 | 12.4V | 0.1A | 待机 1.68-2.2W | 测量精度 0.1 |

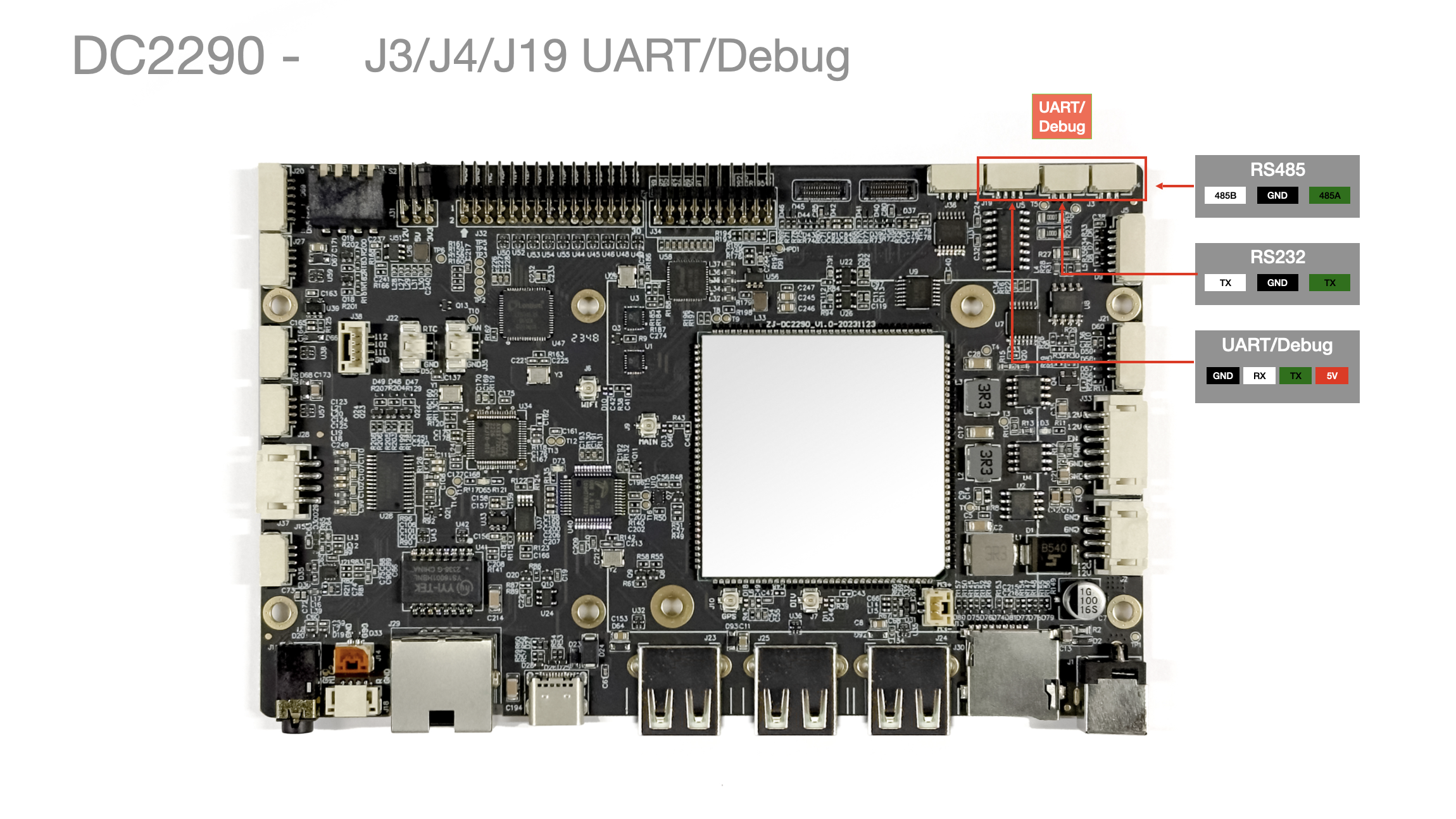

J3/J4/J19 UART/Debug 调试接口
| 引脚号 | 引脚描述 | 备注 |
|---|---|---|
| J3 1 | RS232_TX | |
| J3 2 | GND | 接地 |
| J3 3 | RS232_TX | |
| J4 1 | RS485_B | |
| J4 2 | GND | 接地 |
| J4 3 | RS485_A | |
| J19 1 | GND | 接地 |
| J19 2 | DBG_RXD | |
| J19 3 | DBG_TXD | |
| J19 4 | 5V |

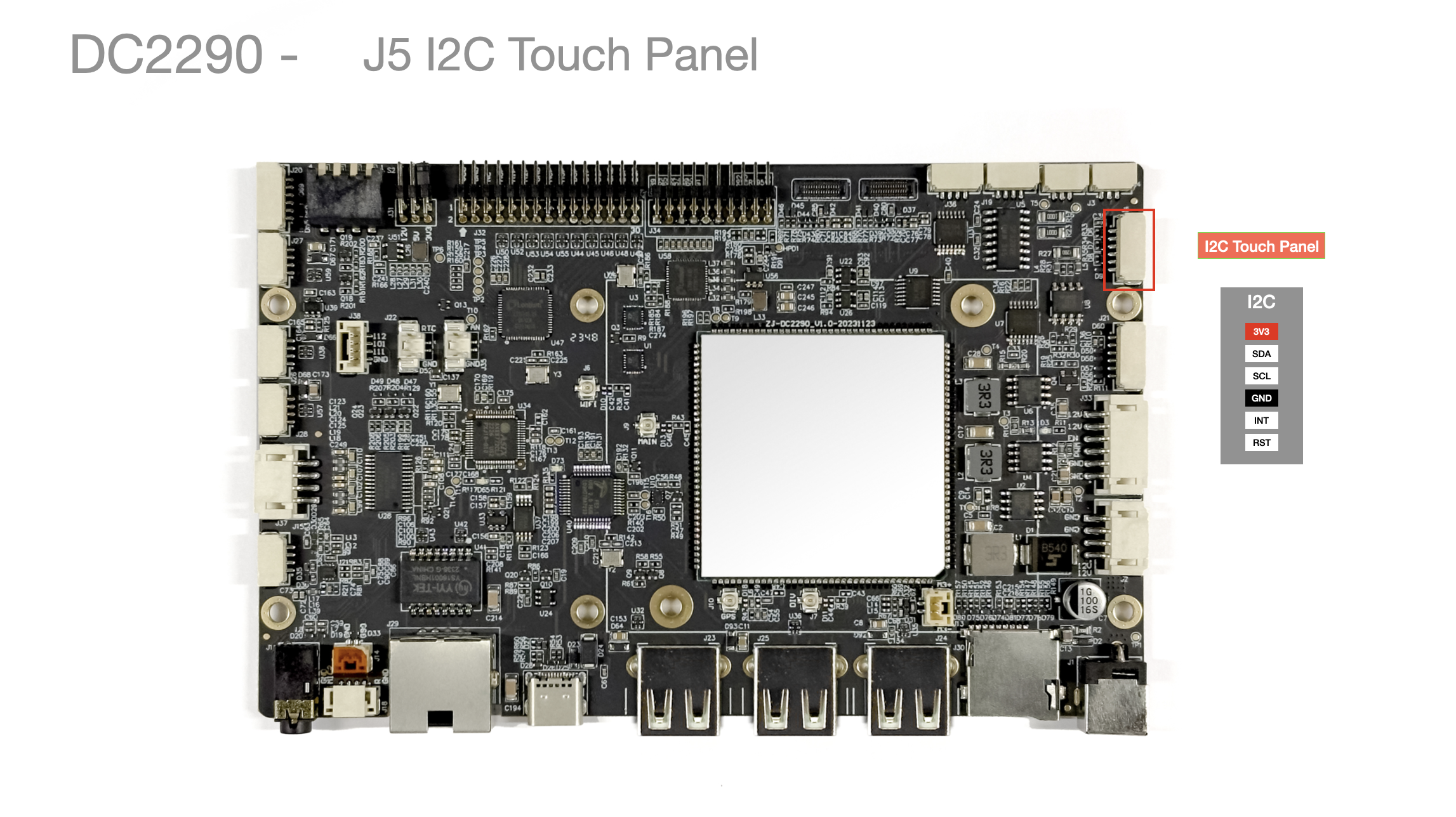

J5 I2C 接口
| 引脚号 | 引脚描述 | 备注 |
|---|---|---|
| 1 | 3V3 | |
| 2 | SDA 3 | |
| 3 | SCL 3 | |
| 4 | GND | 接地 |
| 5 | INT | |
| 6 | RESET |

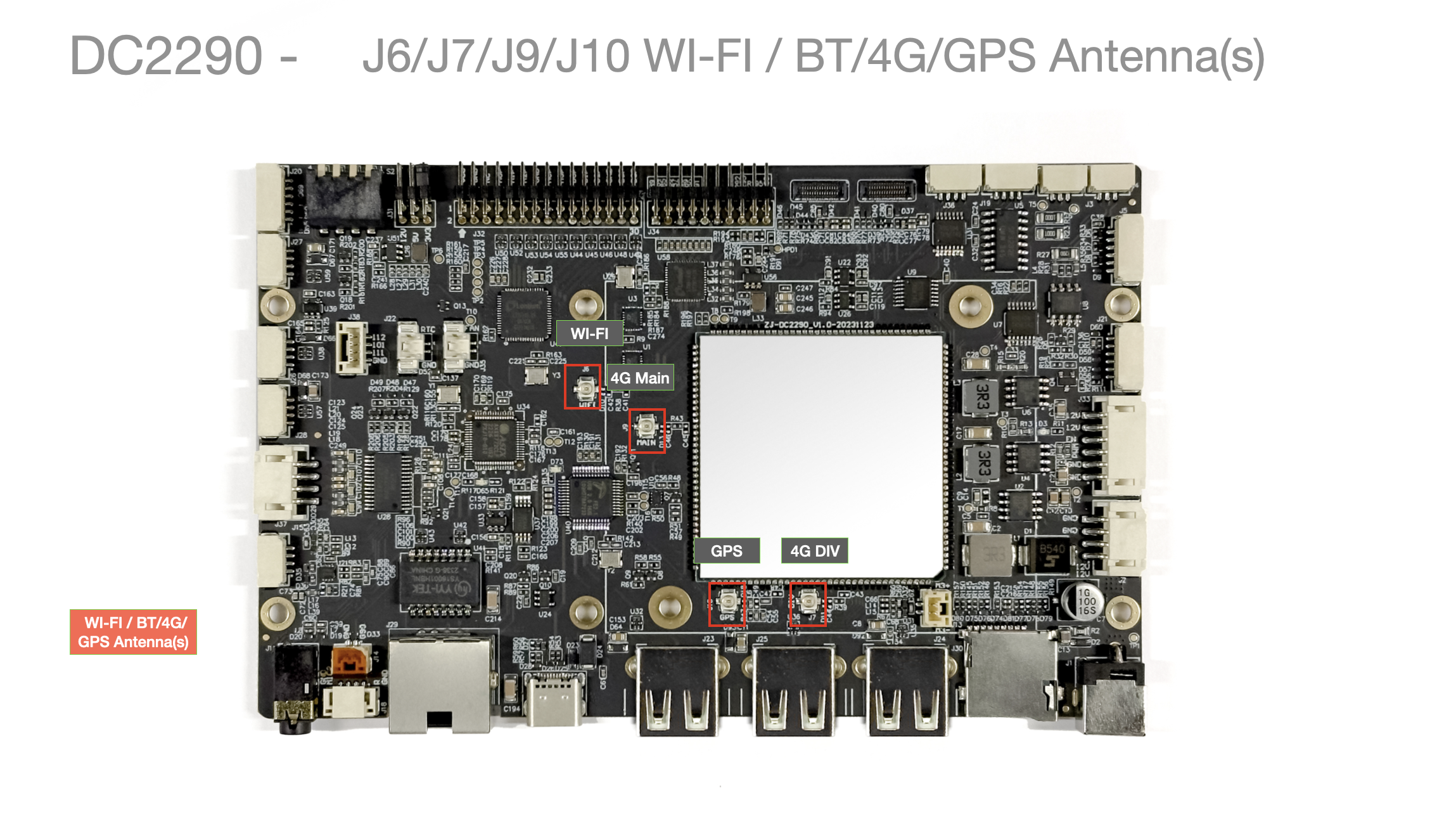

J6/J7/J9/J10 WI-FI / BT/4G Antenna(s)

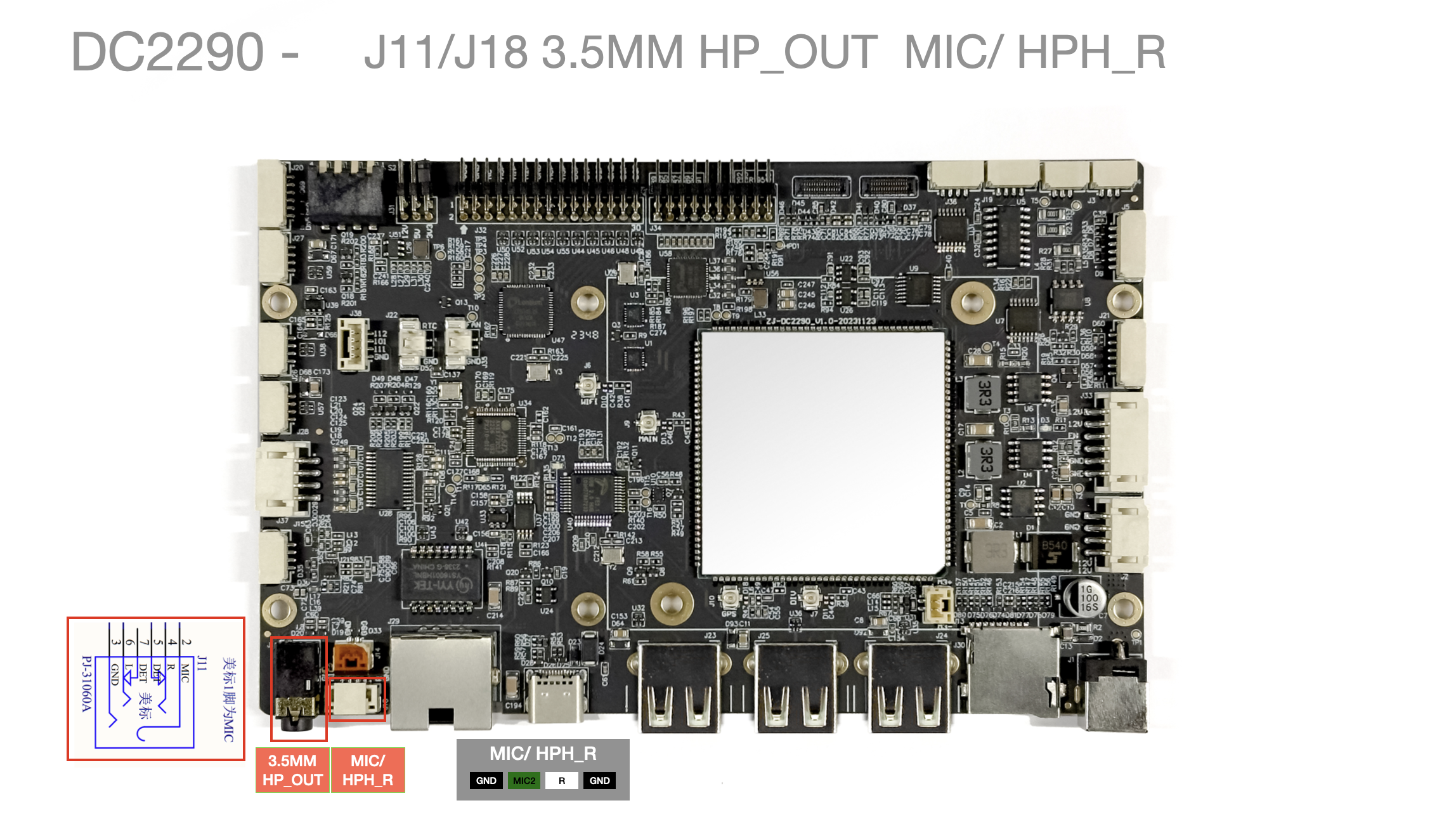

J11/J18 耳机和立式插口MIC、HPH_R
J12 TYPE-C 接口: Debug
- TYPE-C 接口: Debug

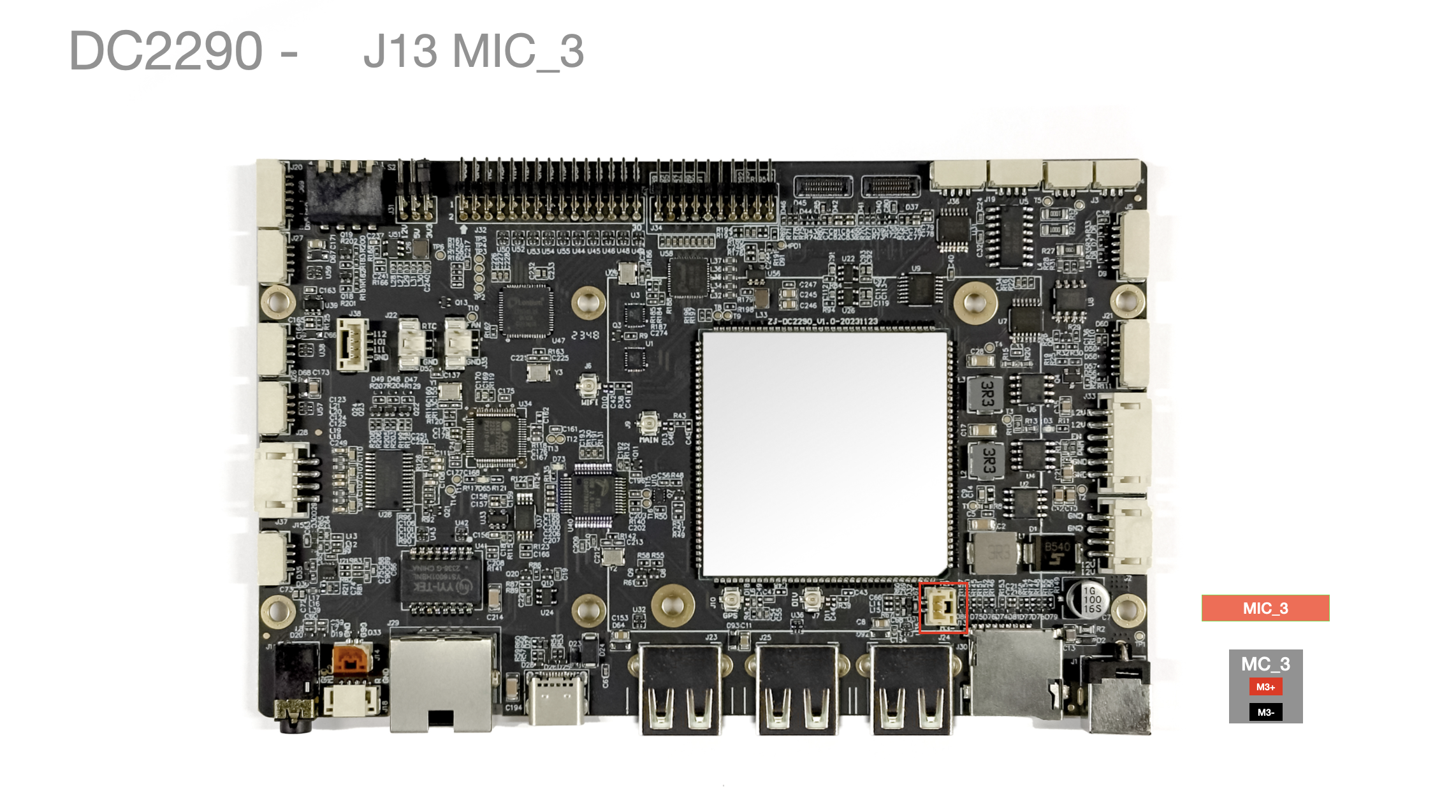

J13 MIC_3 接口
| 引脚号 | 引脚描述 | 备注 |
|---|---|---|
| 1 | MIC3A_P | |
| 2 | MIC3A_N |

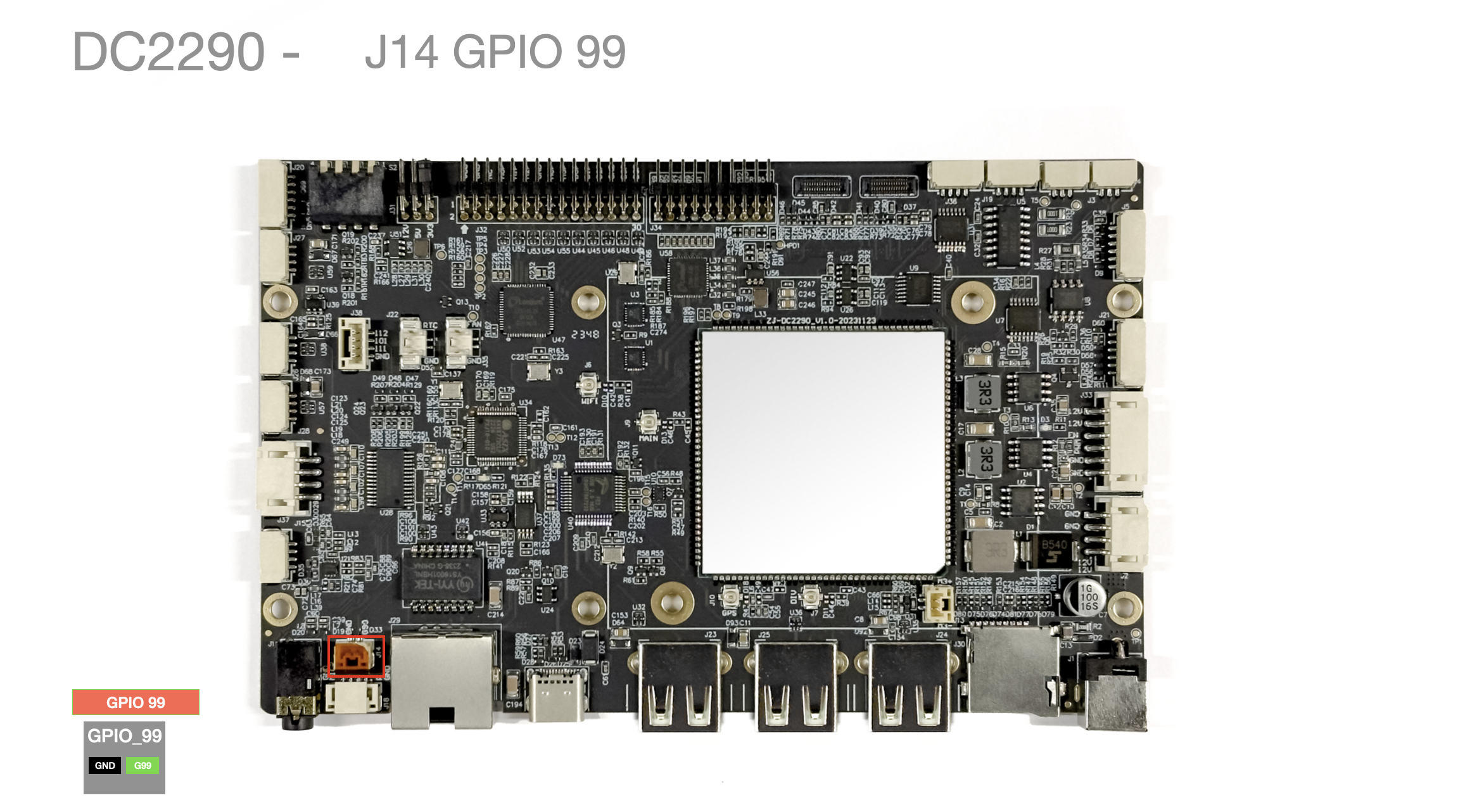

J14 GPIO_99 接口
| 引脚号 | 引脚描述 | 备注 |
|---|---|---|
| 1 | GPIO_99 | |
| 2 | GND |

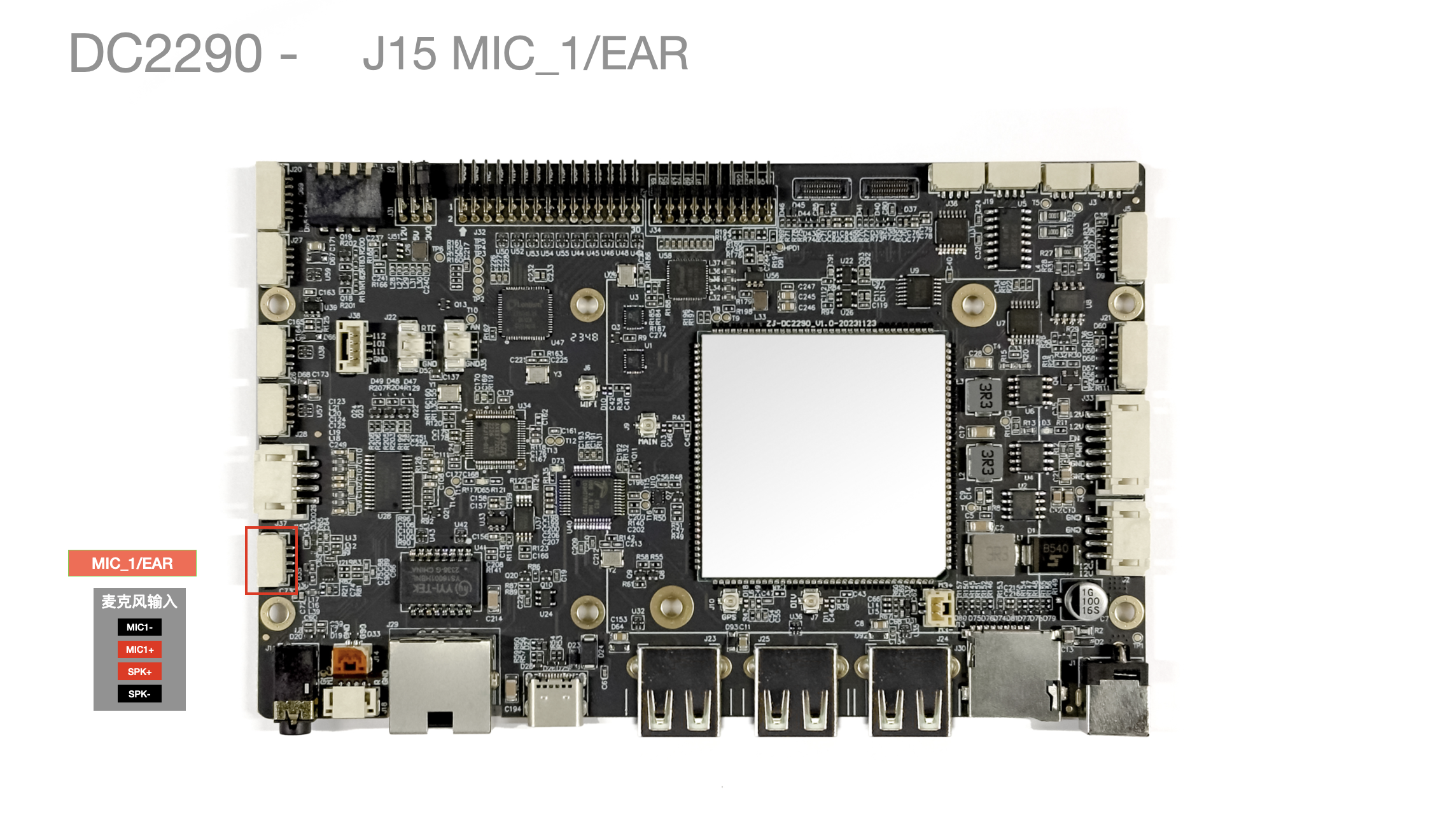

J15 MIC_1 和 EAR 听筒接口
| 引脚号 | 引脚描述 | 备注 |
|---|---|---|
| 1 | EAR_N | |
| 2 | EAR_P | |
| 3 | MIC1A_P | |
| 4 | MIC1A_N |

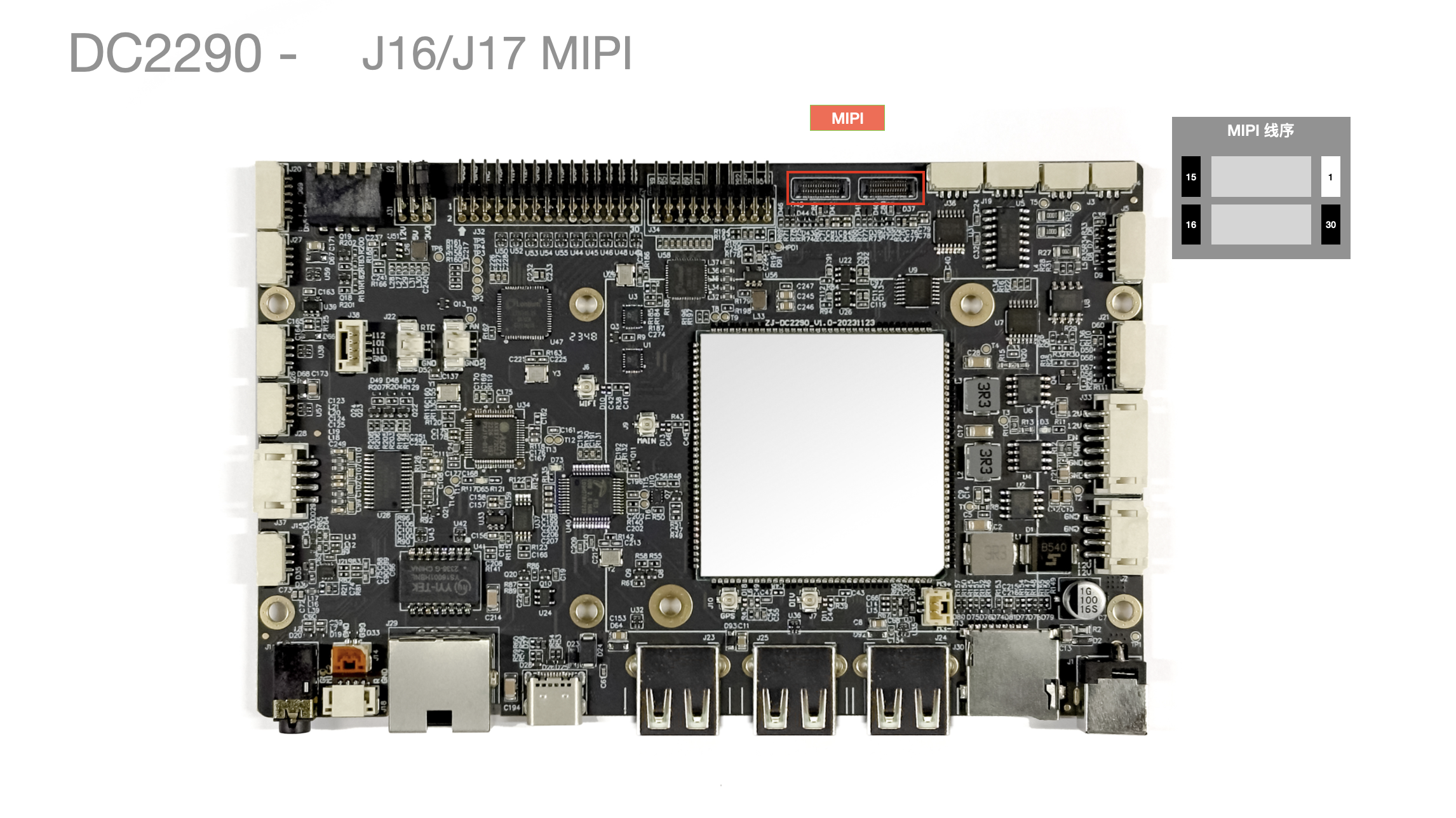

J16/J17 MIPI 摄像头

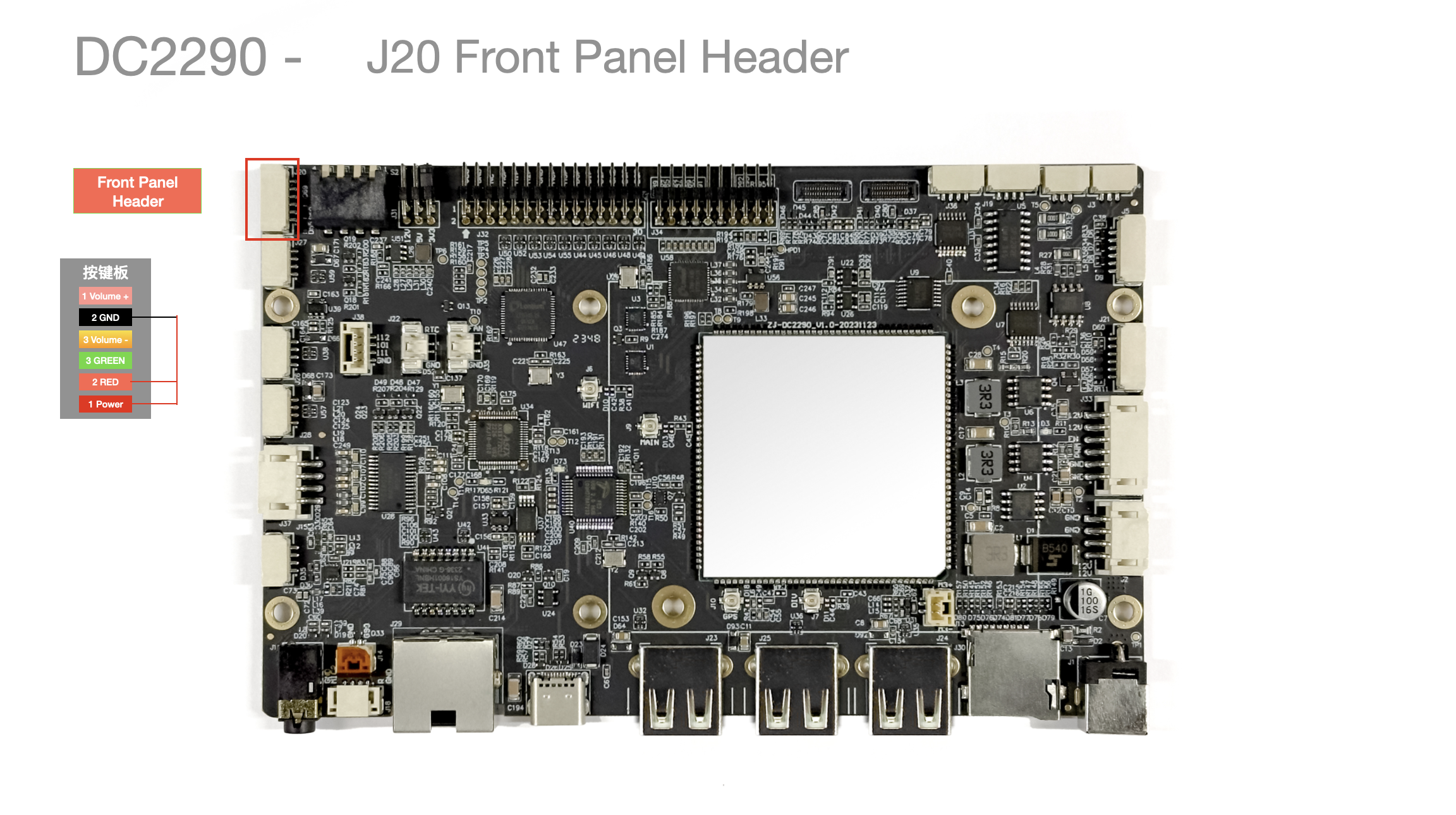

J20 按键
| 引脚号 | 引脚描述 | 备注 |
|---|---|---|
| 1 | PWRKEY | |
| 2 | GPIO_107_3 | |
| 3 | GPIO_4P_3 | |
| 4 | KEY_VOL_DOWN | |
| 5 | GND | |
| 6 | KEY_VOL_UP |

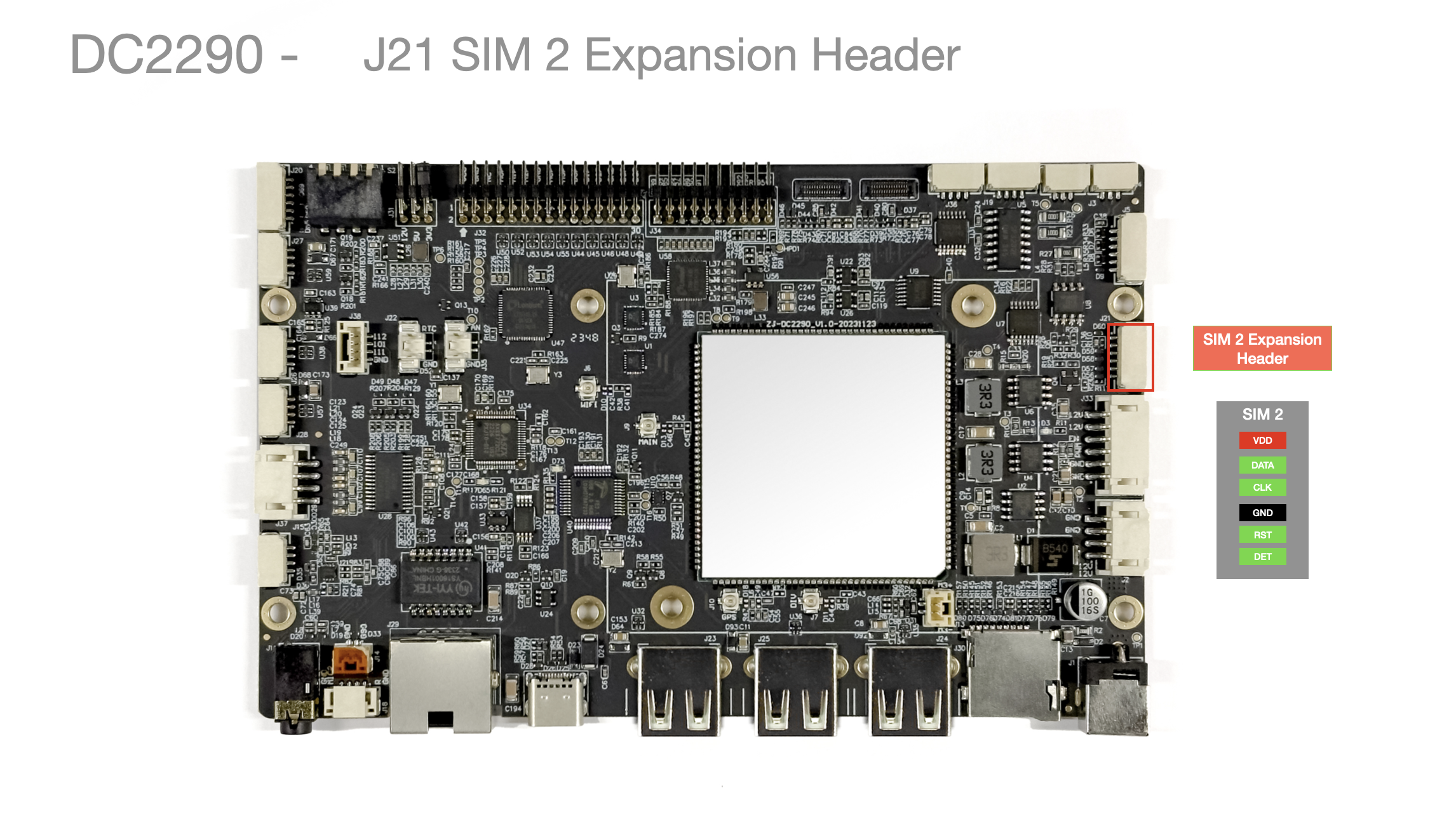

J21 SIM_2 卡扩展
| 引脚号 | 引脚描述 | 备注 |
|---|---|---|
| 1 | USIM2_VDD | |
| 2 | USIM2_DATA | |
| 3 | USIM2_CLK | |
| 4 | GND | |
| 5 | USIM2_RST | |
| 6 | USIM2_DET |

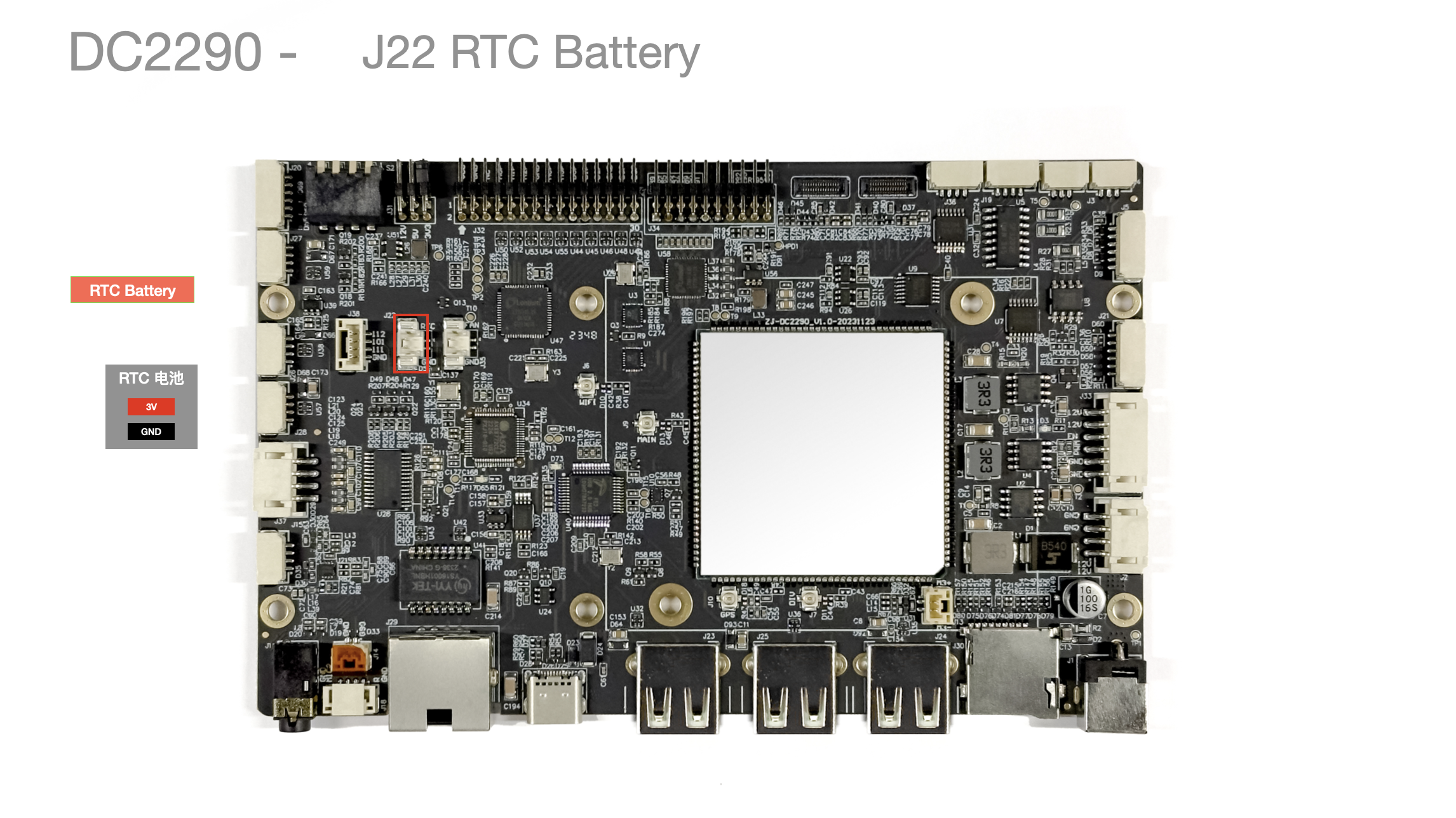

J22 RTC 电池
| 引脚号 | 引脚描述 | 备注 |
|---|---|---|
| 1 | RTC 3V | |
| 2 | GND |

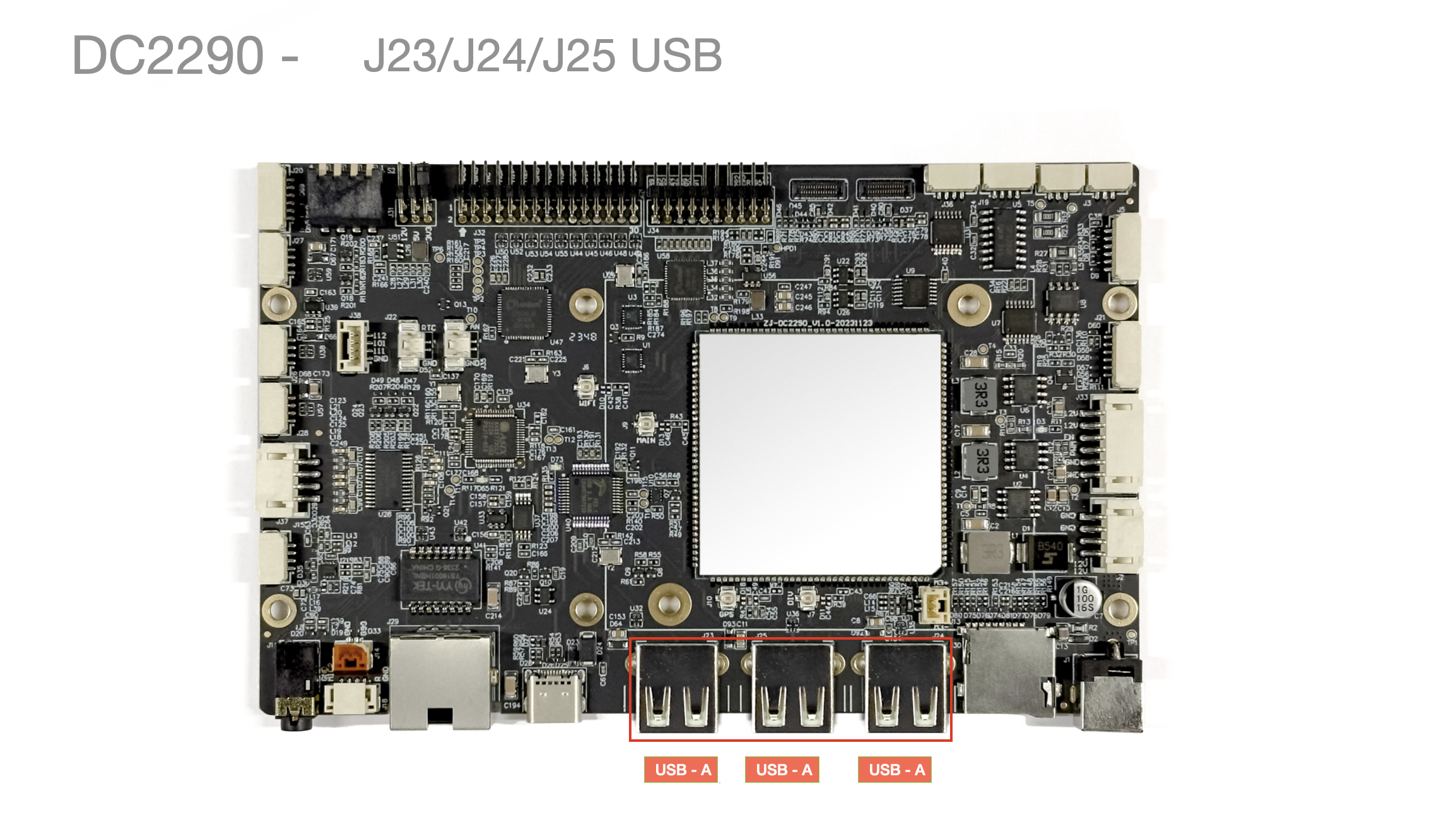

J23/J24/J25 USB-A
- 标准 USB-A

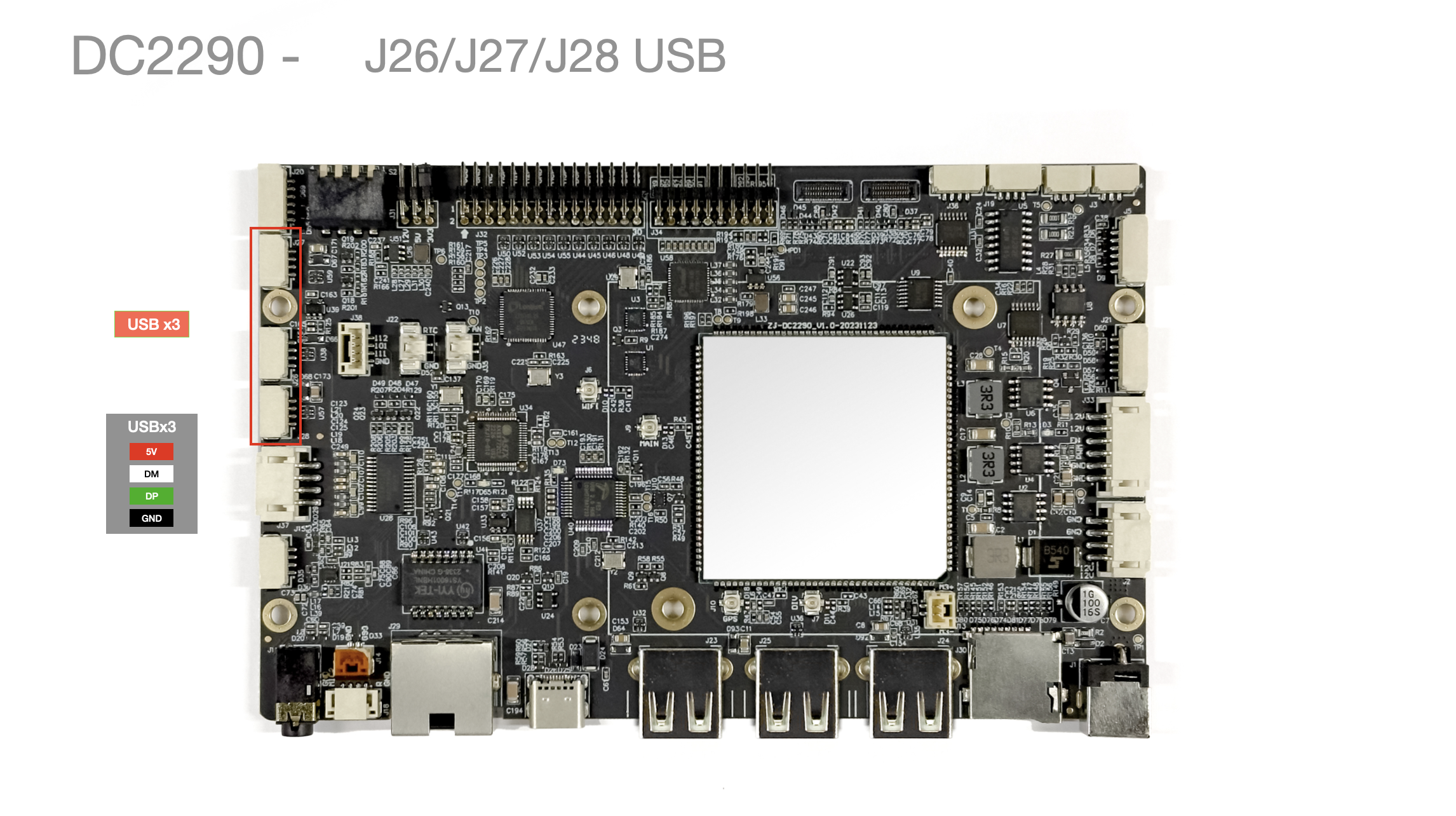

J23/J24/J25 USB
| 引脚号 | 引脚描述 | 备注 |
|---|---|---|
| 1 | GND | |
| 2 | USBA_P | |
| 3 | USBA_N | |
| 4 | 5V |

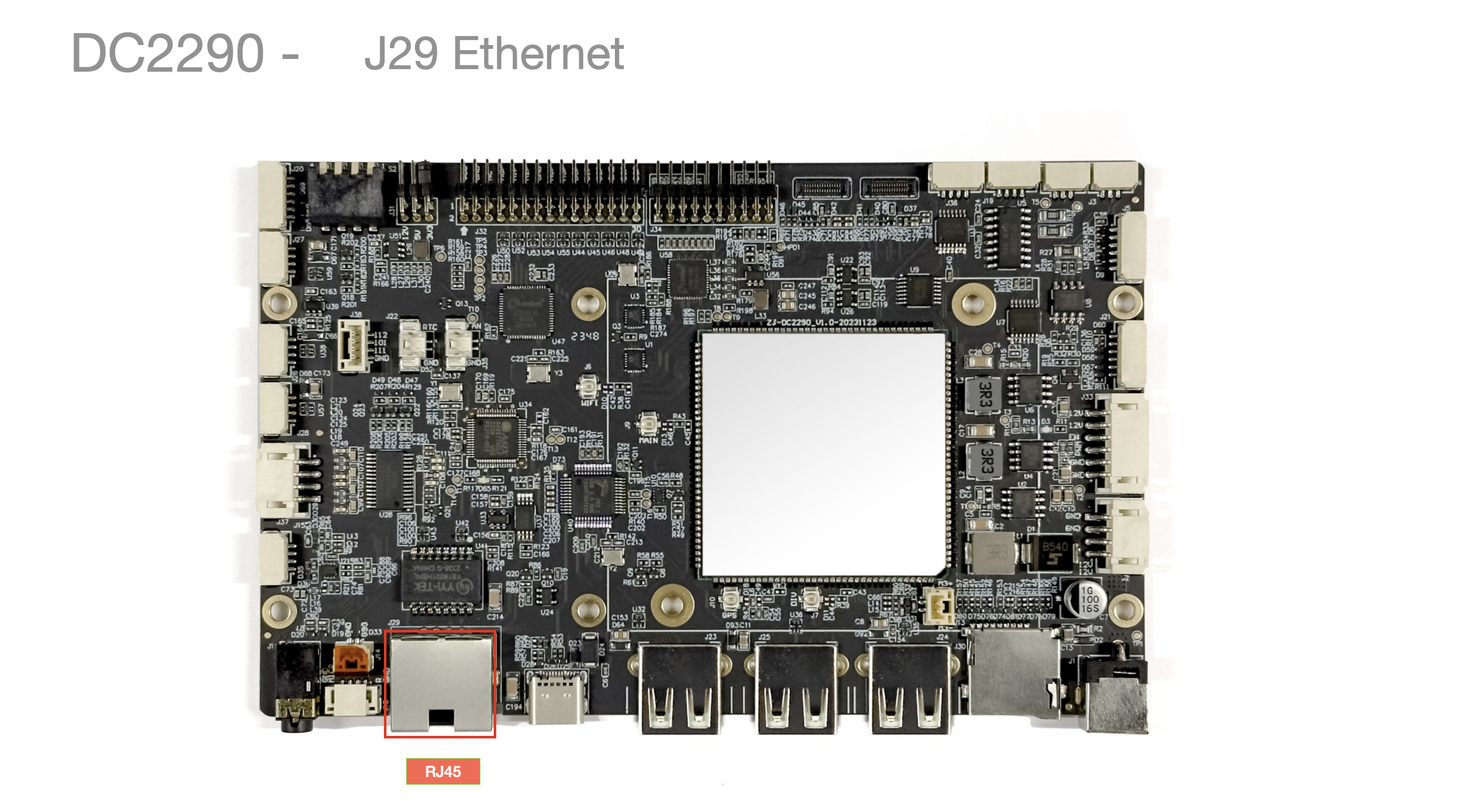

J29 以太网接口
- 10M/100M 以太网

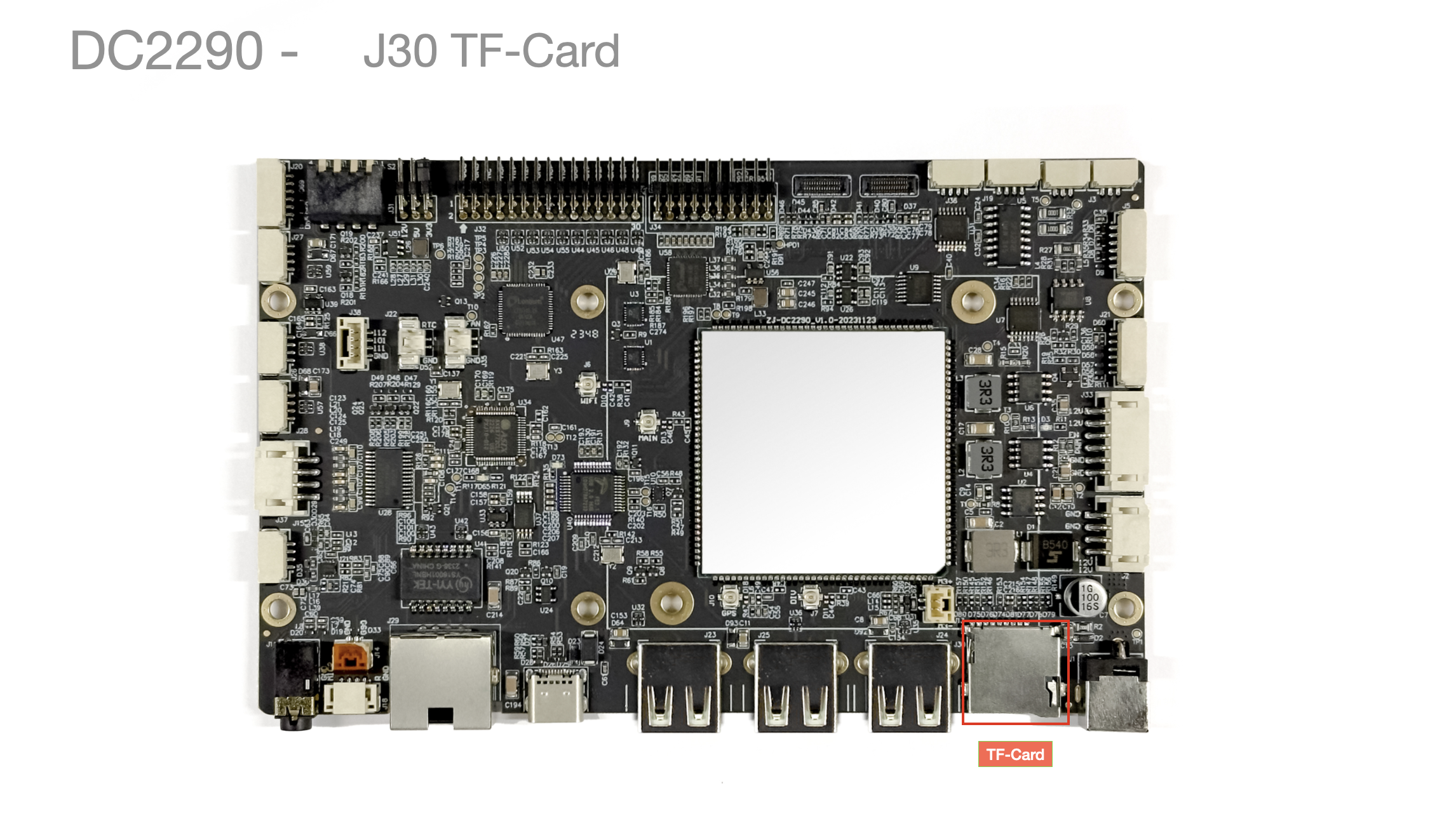

J30 SD-CARD 接口

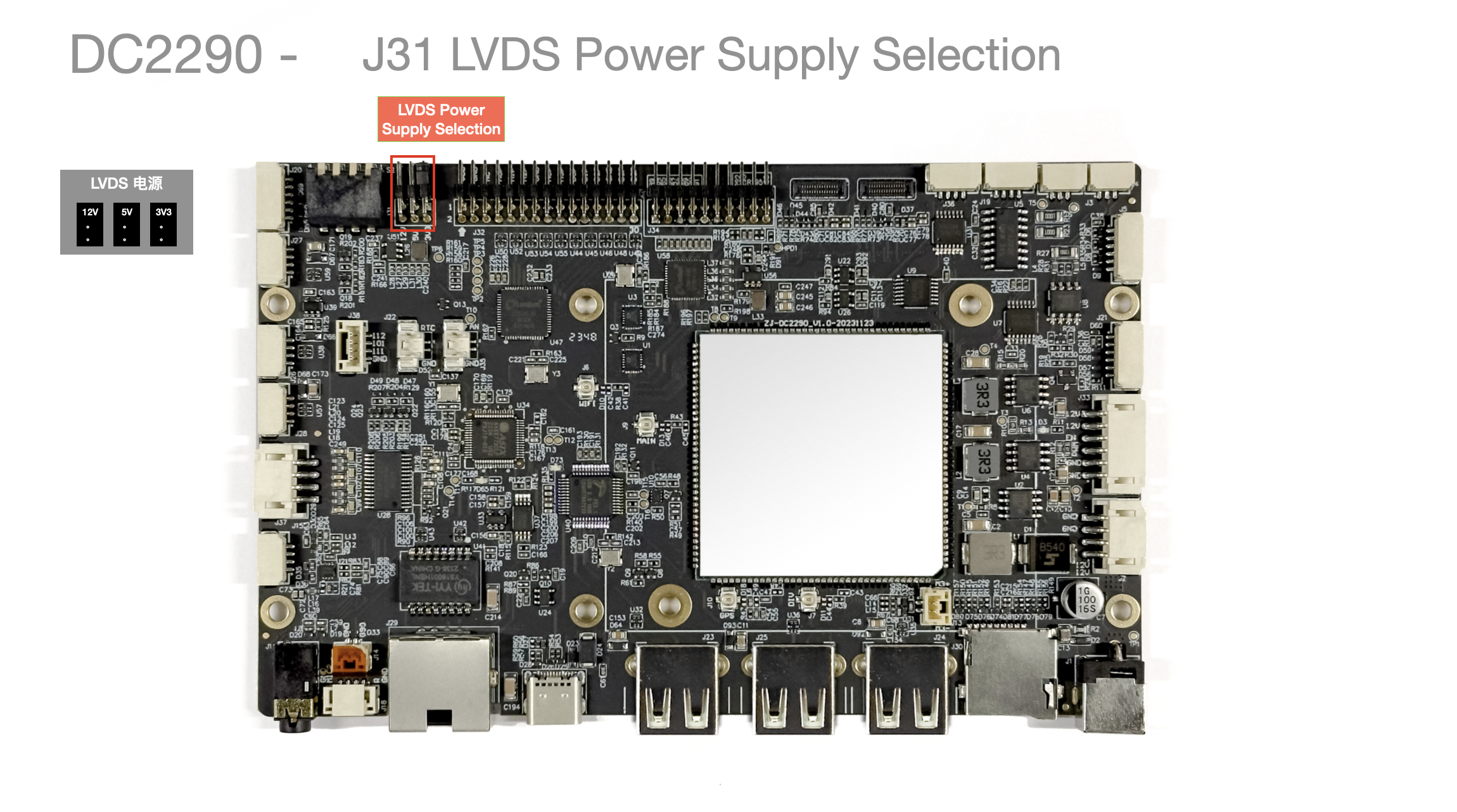

J31 LVDS 电源供电选项接口

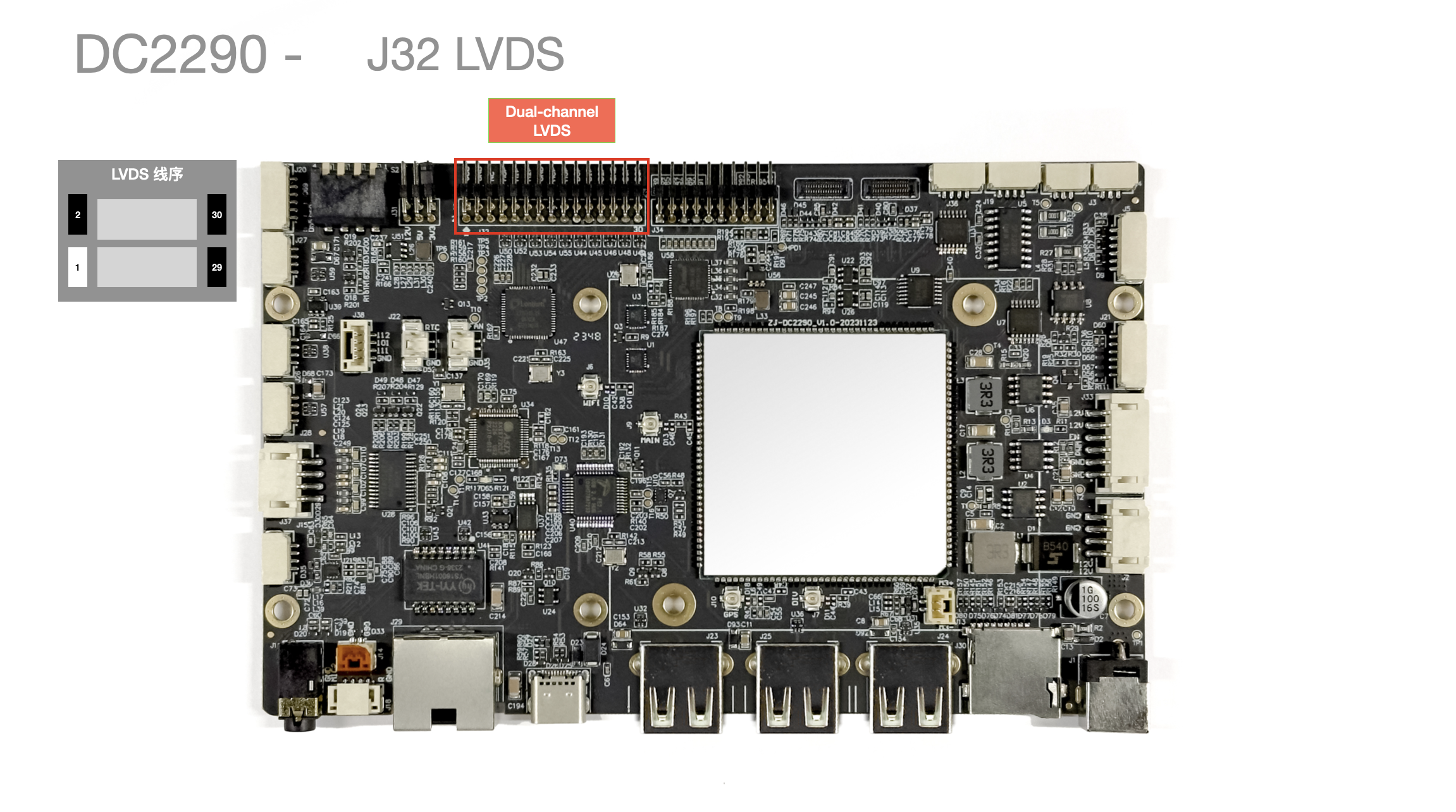

J32:LVDS 屏幕接口

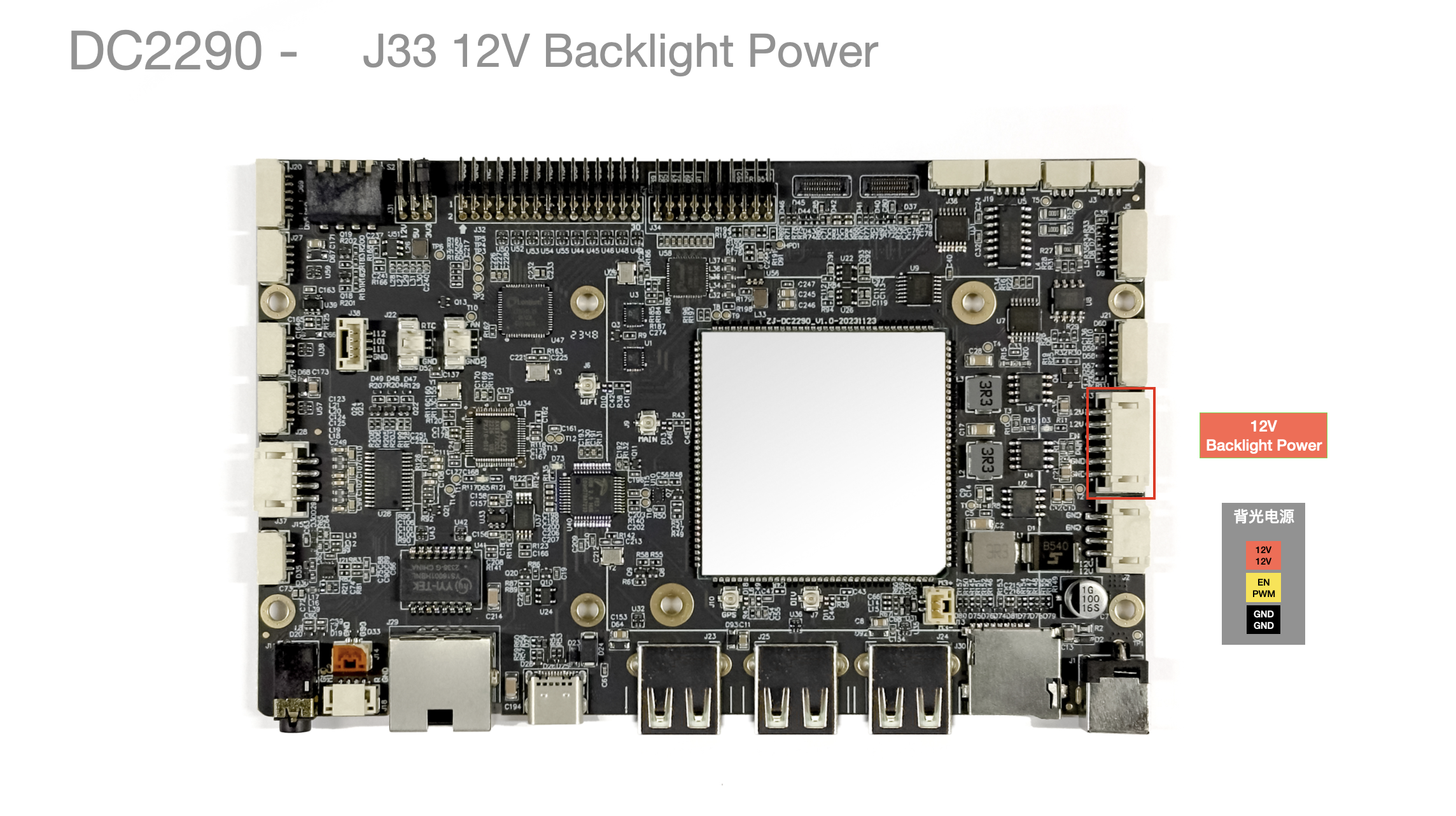

J33:屏幕背光接口
| 引脚号 | 引脚描述 | 备注 |
|---|---|---|
| 1 | 12V | |
| 2 | 12V | |
| 3 | BL1_EN | |
| 4 | BL1_PWM | |
| 5 | GND | |
| 6 | GND |

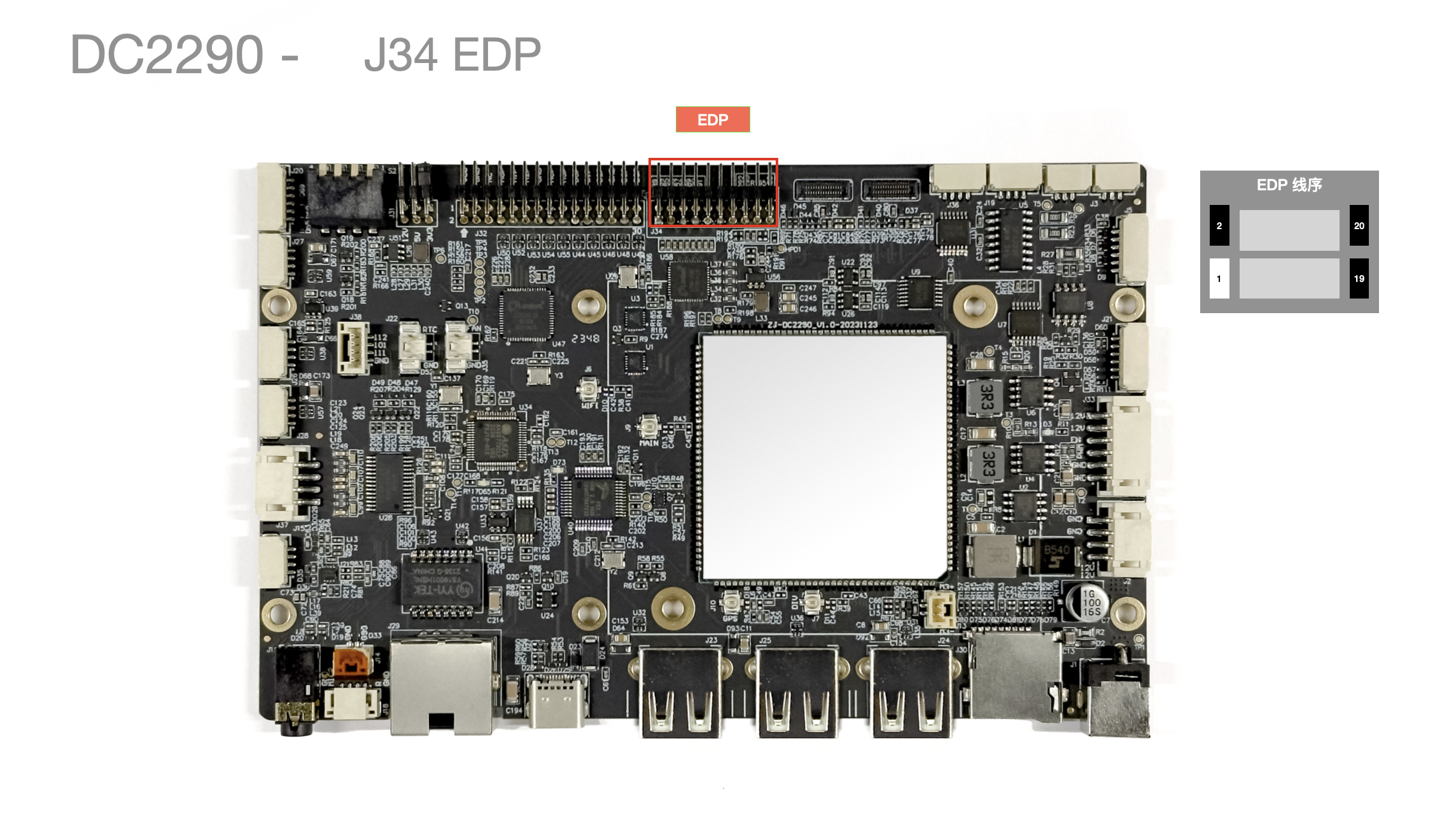

J34 EDP 屏幕接口

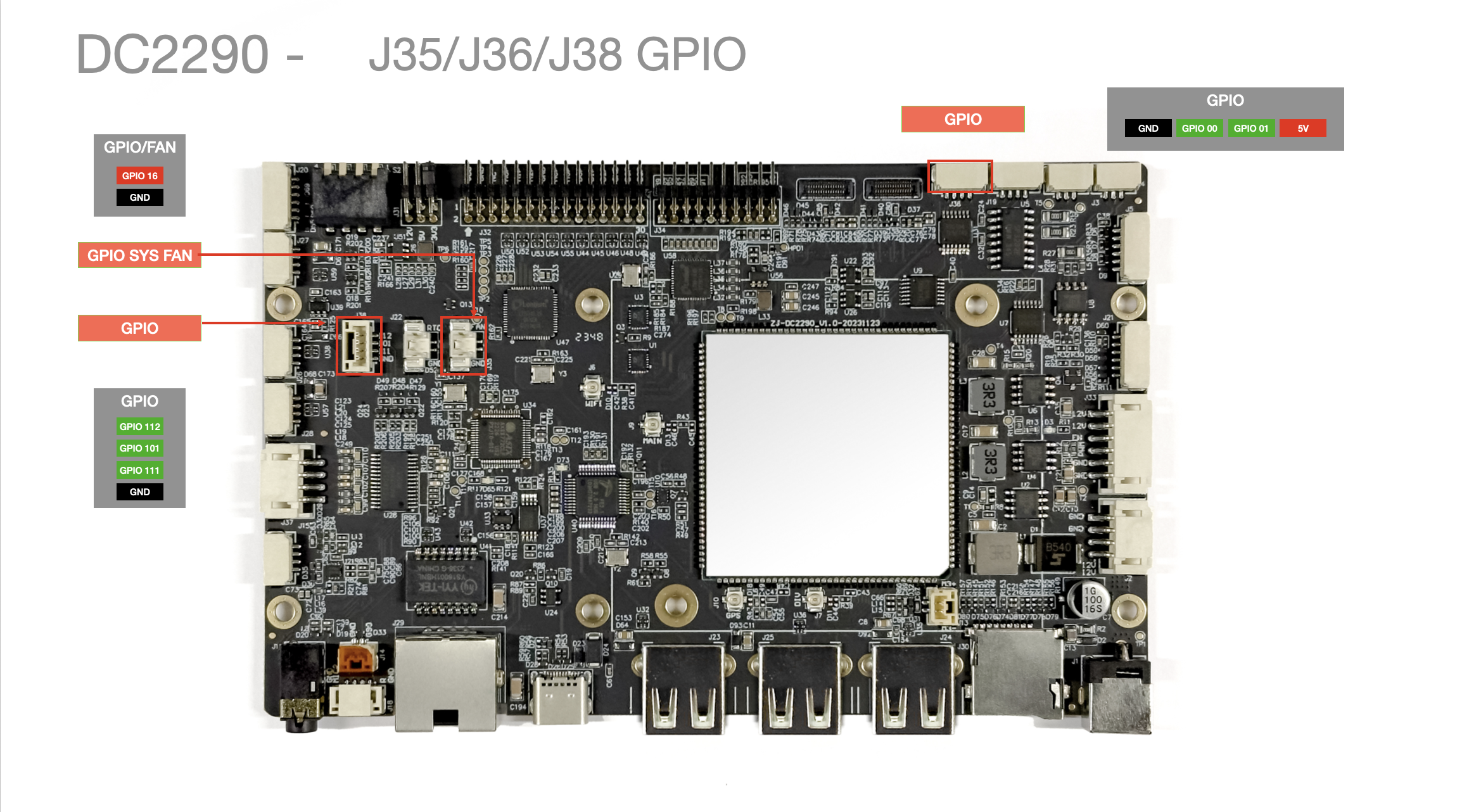

J35/J36/J38 GPIO 接口
| 引脚号 | 引脚描述 | 备注 |
|---|---|---|
| J35_1 | GPIO_16 | |
| J35_2 | G ND | |
| J36_1 | GND | |
| J36_2 | GPIO_00 | |
| J36_3 | GPIO_01 | |
| J36_4 | 5V | |
| J38_1 | GPIO_112 | |
| J38_2 | GPIO_101 | |
| J38_3 | GPIO_111 | |
| J38_4 | GND |

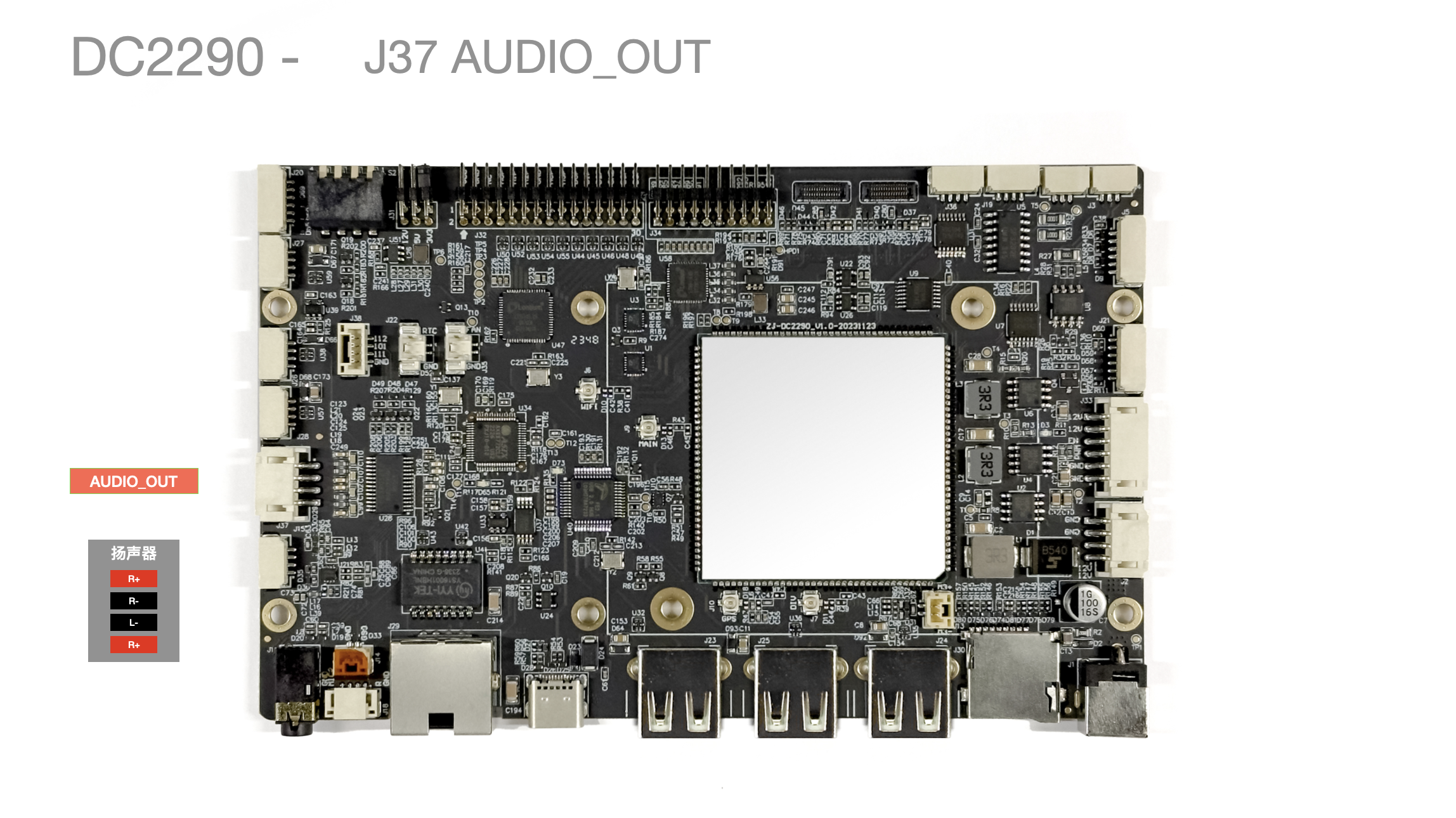

J37 AUDIO_OUT 接口
| 引脚号 | 引脚描述 | 备注 |
|---|---|---|
| 1 | L+ | |
| 2 | L- | |
| 3 | R+ | |
| 4 | R- |
S1 boot 按键
-
位于 J25 USB 接口下方,用于进入烧录模式。
-
使用方法:上电前按住此按键,上电后松开即可进入烧录模式。

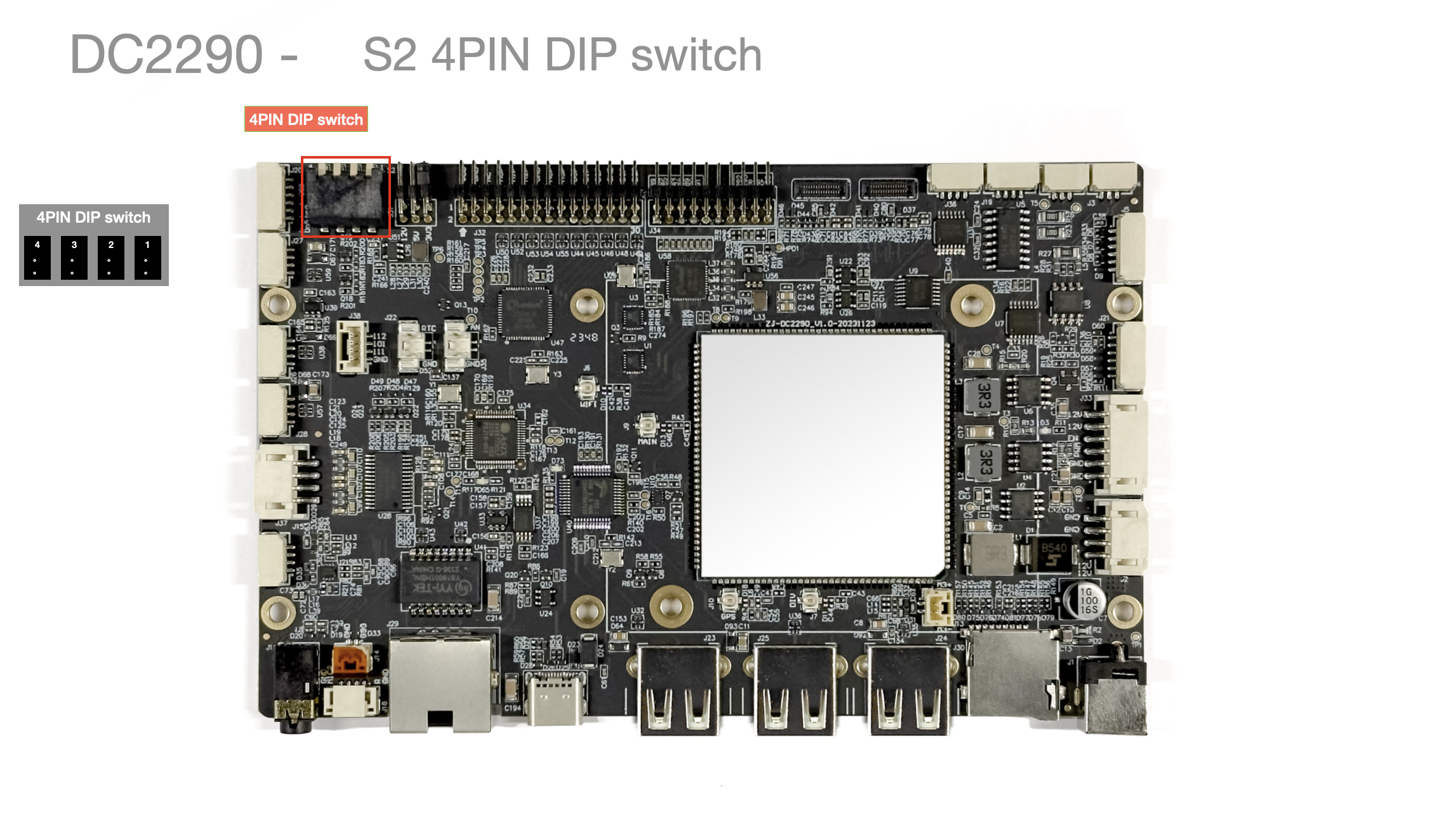

S2 LVDS 屏幕属性配置
| 引脚号 | 引脚描述 | 备注 |
|---|---|---|
| 1 | GPIO102 | LVDSTX_DATAFORMAT |
| 2 | GPIO103 | LVDSTX_PORT_SWAP |
| 3 | GPIO104 | LVDSTX_COLORDEPTH |
| 4 | GPIO105 | LVDS 背光极性调节 |
