产品说明

功能概要​

DL690 智能模组

  • 封装模式: LGA 260 PIN
  • 尺寸: 43.0 mm x 45.0 mm x 3.60 mm
  • 重量: 约13.7 g
  • 核心: RK3576 8nm, 4 Cortex-A72 + 4 Cortex-A53, 2.2GHz Max
  • NPU: 6TOPS RKNN
  • 内存: LPDDR5 4G/8G/16G
  • 存储: UFS 2.2 64G/128G/256G

产品外观​

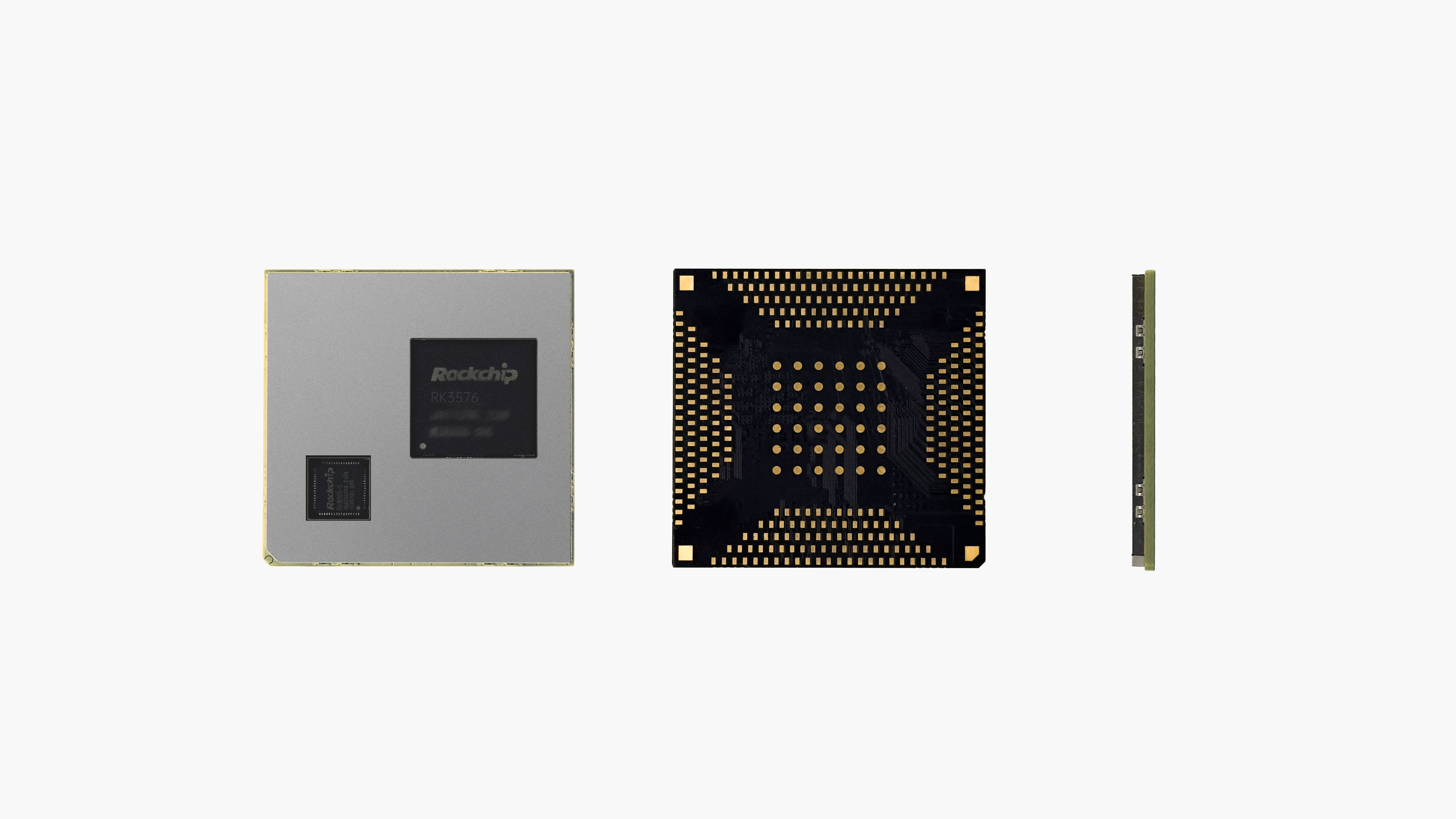

三视图​

正面

参数​

CPU: * 四核Cortex-A72 + 四核Cortex-A53，频率最高2.2GHz

GPU: * ARM G52 MC3

NPU:

  • 6TOPS* RKNN

PQ:

  • Rockchip dedicated Picture Quality Engine (HDR, ACM, DCI, etc.)

显示:

  • DisplayPort/MIPI/eDP/HDMI/RGB/EBC , 多屏异显

内存:

  • 32bits LPDDR4/4x, LPDDR5

存储:

  • UFS 2.0 (2-lane), eMMC 5.1, SPI Nor/Nand

视频:

  • 8K30 H.264/H.265/VP9/AV2/AVS2 Decoder

  • 4K60 H.264/H.265 Encoder

Camera:

  • 16M ISP with HDR (up to 120dB)

  • MIPI CSI-2 (CDPHY=14-lane, DPHY=24-lane/4*2-lane), DVP

接口:

  • 5 SAI interfaces (total 7-tx and 7-rx lanes, each lane supports 8-ch I2S/PCM/TDM)

  • 2 PCM (2*8-ch)

  • 2 S/PDIF TX and 1 S/PDIF RX

  • ASRC

  • USB 3.0 DRD (supports Alt mode with DP)

  • Combo USB3.0 DRD/PCIe 2.1 RC/SATA3

  • Combo PCIe 2.1 RC/SATA3

  • RGMIIx2

  • CAN FD, DSMC

  • UART, SPI, PWM, I2C, SAR-ADC
