接口定义

DC690V 提供了丰富的接口，具体如下图:

整机接口定义​

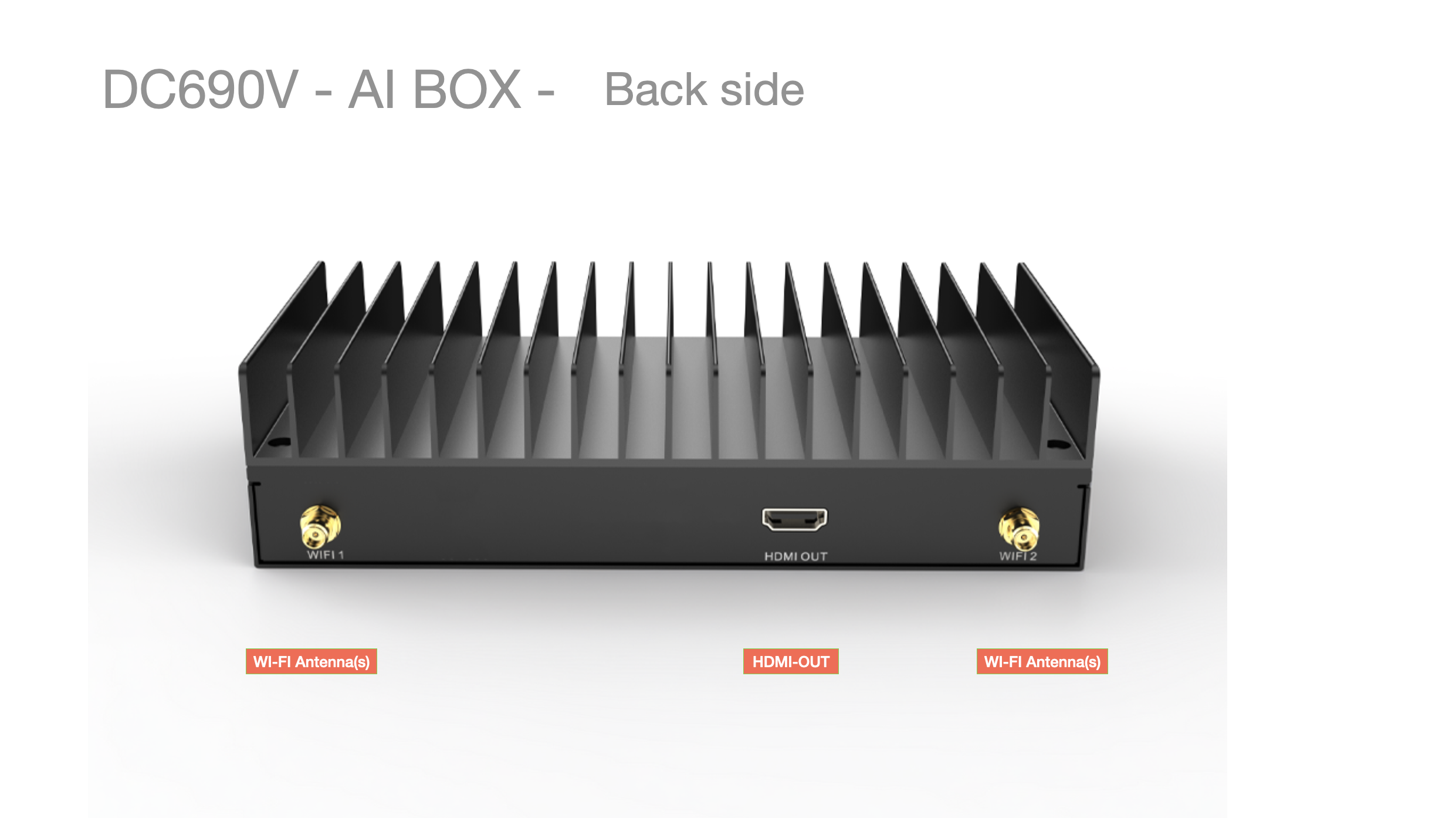

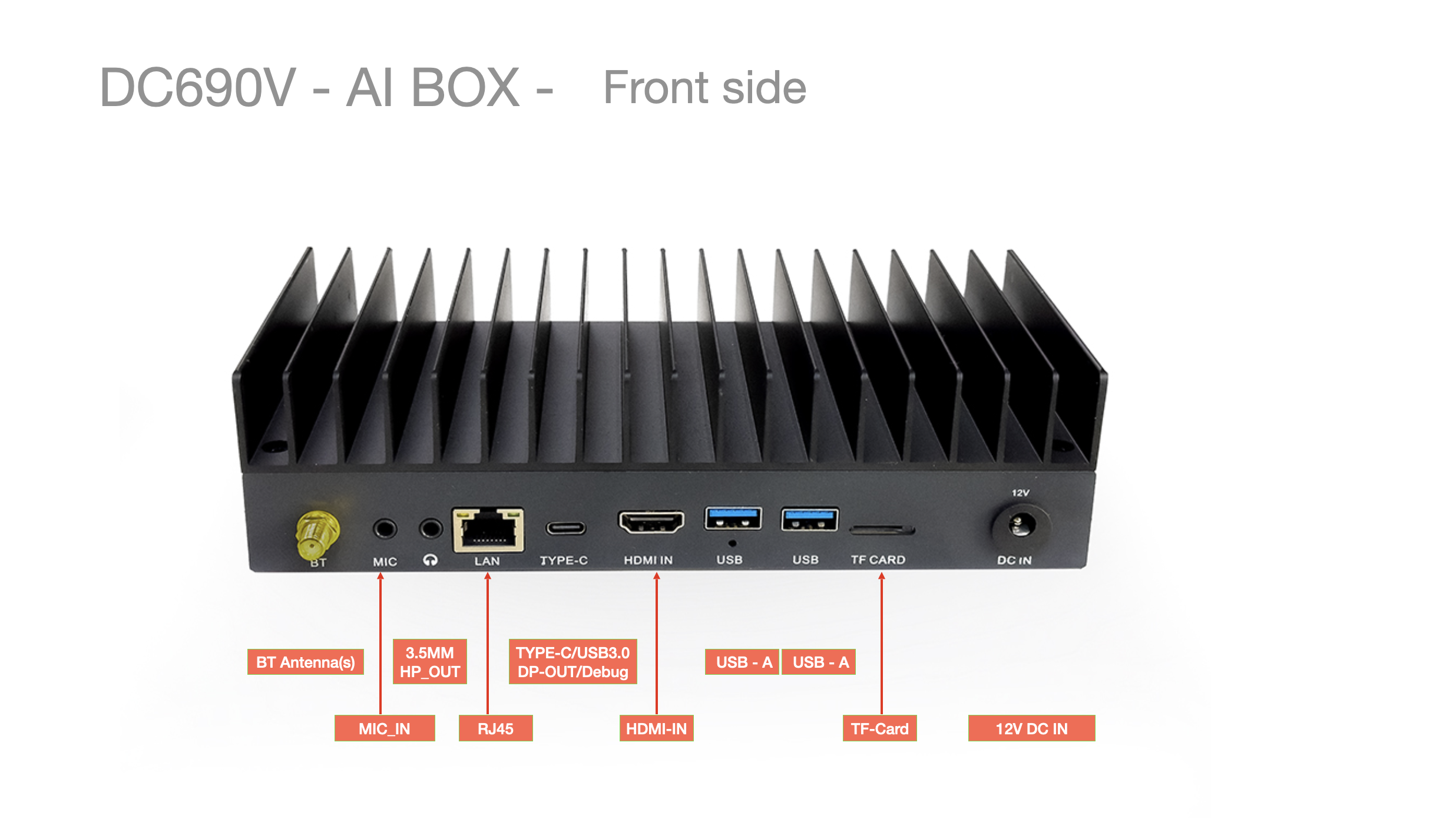

正面 整机接口 正面 正面 整机接口 背面

J1 电源​

接口定义​

正面

  • 支持12V DC IN DC5525 内正外负

实测功率​

  • 测试方法:

    1. 刷入默认的 Android 固件

    2. 正常通电，解锁屏幕不做任何其他操作

    3. 仅测量主板供电，背光未接通。

状态电压电流功率备注
正常开机未接屏幕12.4V0.2-0.3A待机 3.6-4.2W测量精度 0.1 仅供参考

J3 TYPE-C 全功能接口​

  • 全功能 TYPE-C 接口: 支持 DP 输出、USB3.0 OTG 功能。

J5/J6 USB-A 3.0 接口​

  • 支持 2路 USB-A 3.0 标准接口

J8 TF-Card 接口​

实测最大 256G 理论支持 512G

J10 HDMI-IN/OUT 视频输入/输出​


  • 1xHDMI IN: 支持分辨率 19201080@60/38402160@30
  • 1xHDMI OUT: 支持分辨率 19201080@60/38402160@30

J15 以太网接口​

  • 自适应千兆以太网，支持 10/100/1000Mbps 自适应

J16 3.5MM 耳机接口​

3.5MM 接口: 美标版（CTIA）

J17 3.5MM 麦克风接口​

3.5MM 接口: 和 MIC2 共用并联

SW1 Boot 升级按钮​


按住进入 Maskrom 升级模式
