DC690 接口标注

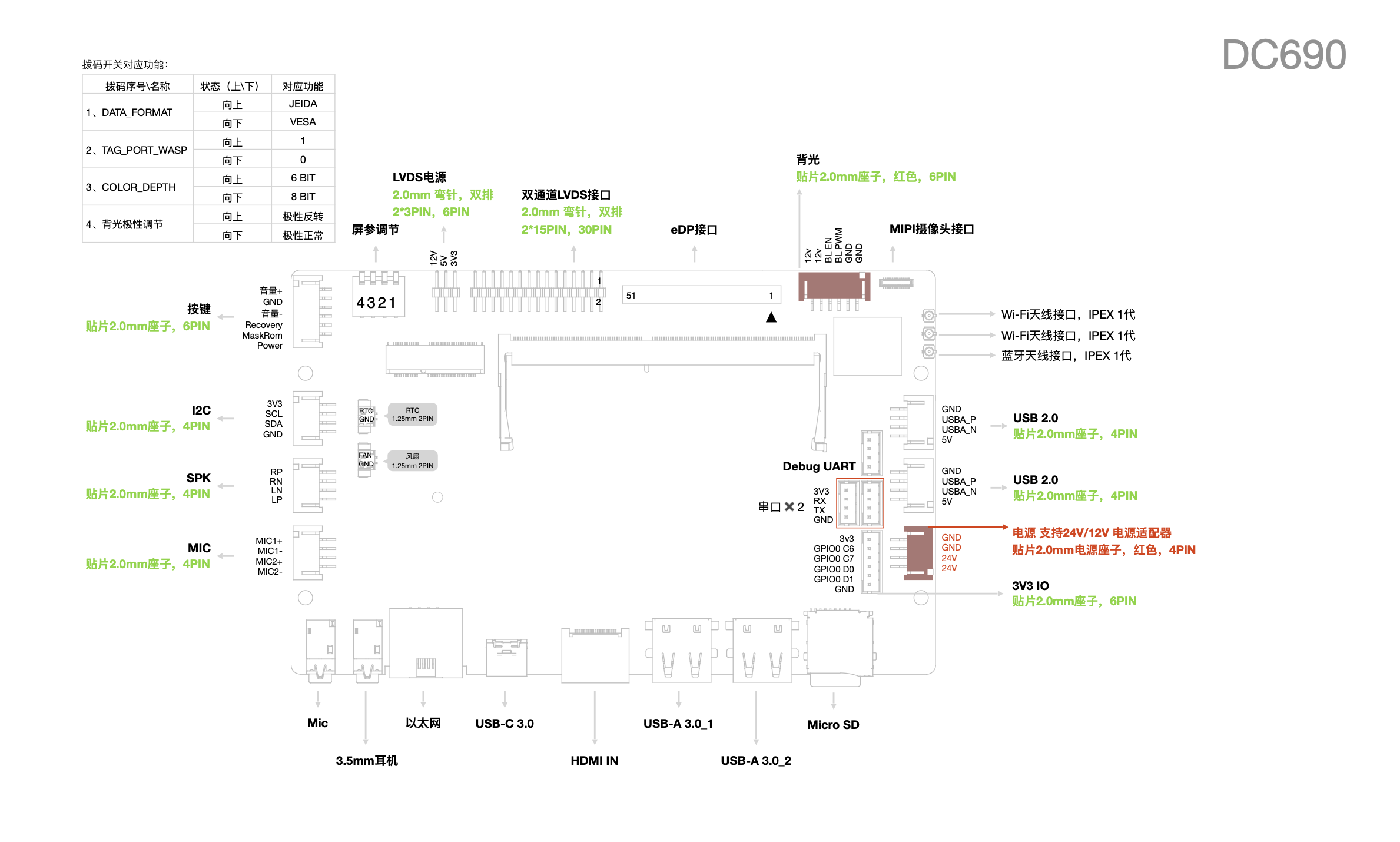

DC690 参考接口标注进行连接:


主板功能描述​

J1: 4pin 供电​

  • 器件型号：A2001WR-S-4，贴片 2.0mm 插座，红色，4PIN，卧式/镀金引脚
接口引脚号引脚描述备注
J1124V支持24V/12V 电源适配器
J1224V支持24V/12V 电源适配器
J13GND支持24V/12V 电源适配器
J14GND支持24V/12V 电源适配器

J3：Type-C 接口​

  • 器件型号：USB-U1CF24S-3.1/贴片 TYPE-C 座（旻一 TYPE24-N1N1-A）

  • DC690 控制板提供 全功能 TYPE-C 接口，支持 DP 输出、USB3.2 OTG 功能。

J5、J6：USB-A 3.0 接口​

  • 器件型号：USB3.0 座，贴片（ZL-30057C-旻一）

  • DC690 控制板提供 TYPE-A 接口，支持 USB3.0 Host 功能。
